Heimcomputer Z9001, KC85/1, KC87
Rossendorfer FDC-Kontroller - Revision C (Neuauflage)

Vorbetrachtungen
Es gibt nur sehr wenige originale Rossendorfer FDC-Module. Auf diesen Modulen läuft das Programm FORMATZ.COM mit seinen vielen Diskettenformaten. Ein paralleler Betrieb mit einem FDC-Modul von Robotron ist möglich. Darum erscheint es sinnvoll, auch mit diesem Modul arbeiten zu können.
Bei der Entwicklung wurde die Schaltung etwas überarbeitet und dadurch nicht verwendete Schaltungsteile eingespart. Um den Anschluß der Laufwerke zu vereinfachen, wurde eine 34-polige Steckerleiste, wie bei handelsüblichen PC-Laufwerken üblich, verwendet. Für den Anschluß der Stromversorgung kann ein Kabel direkt an den dafür vorgesehenen Lötaugen X6:5 bis X6:7 angelötet werden. An X6:1 bis X6:4 ist der Einsatz einer 4-poligen Buchse möglich.
Die Muster sollten noch zum KC-Treffen 2026 fertig werden. Dadurch wurde eine letzte Kontrolle der Schaltung übergangen. Es ist leider eine minimale Korrektur notwendig, die bei einer eventuellen Neubestellung eingearbeitet sein wird.

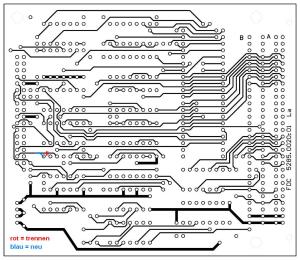

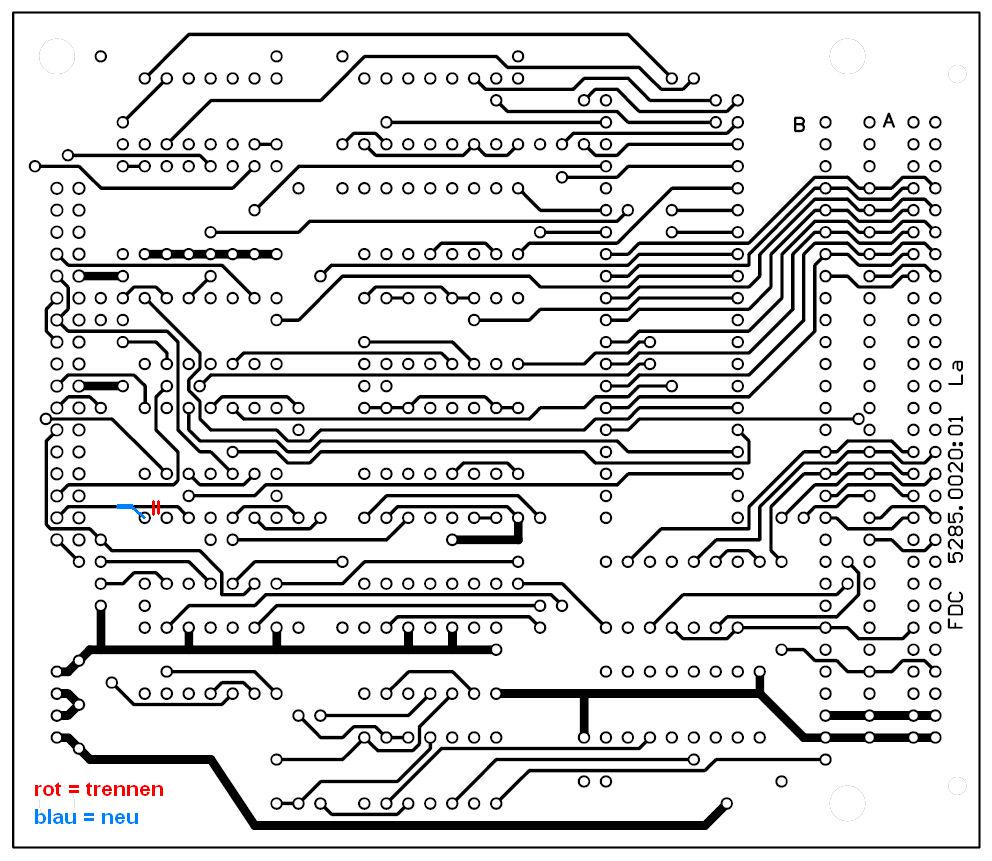

Zur Korrektur wird auf der L-Seite die Verbindung zu D45/10 dort abgetrennt. Der Leiterzug führt an D45/8 vorbei. Hier wird der Leiterzug blank gekratzt und eine Brücke zu dem danebenliegenden Kontakt 8 hergestellt. Fertig. Die Steckbrücke (Wickelbrücke) X2.1 - X2.2 wird nicht bestückt. Das Signal /HL (HeadLoad) wird nicht verwendet und hängt jetzt in der Luft.

Die notwendigen Unterlagen

Schaltbild		39,041 Bytes	29. 04. 2026
Lageplan		123,170 Bytes	29. 04. 2026
Leiterbilder		146,711 Bytes	29. 04. 2026
Sammelsrückliste		13,958 Bytes	01. 05. 2026

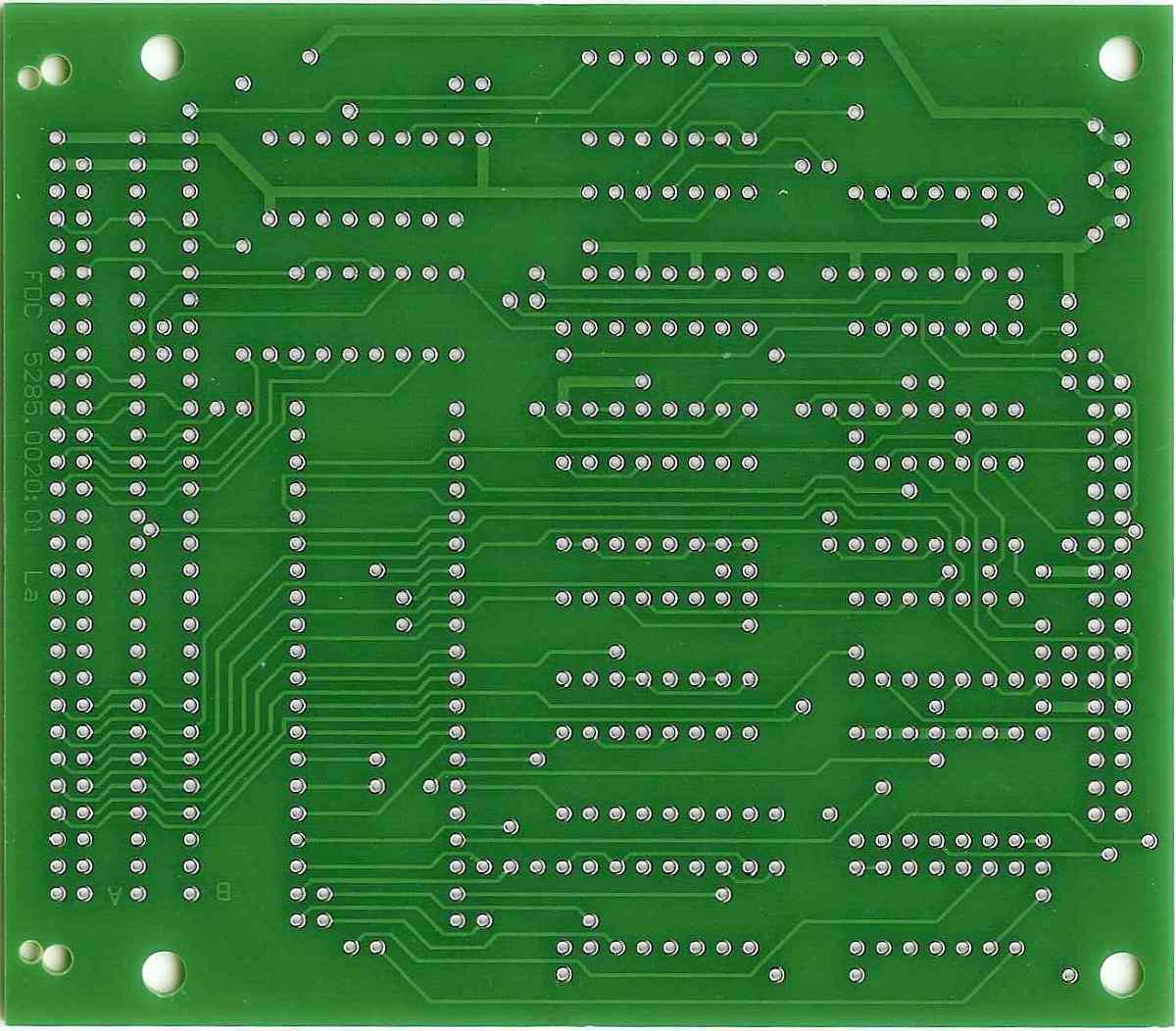

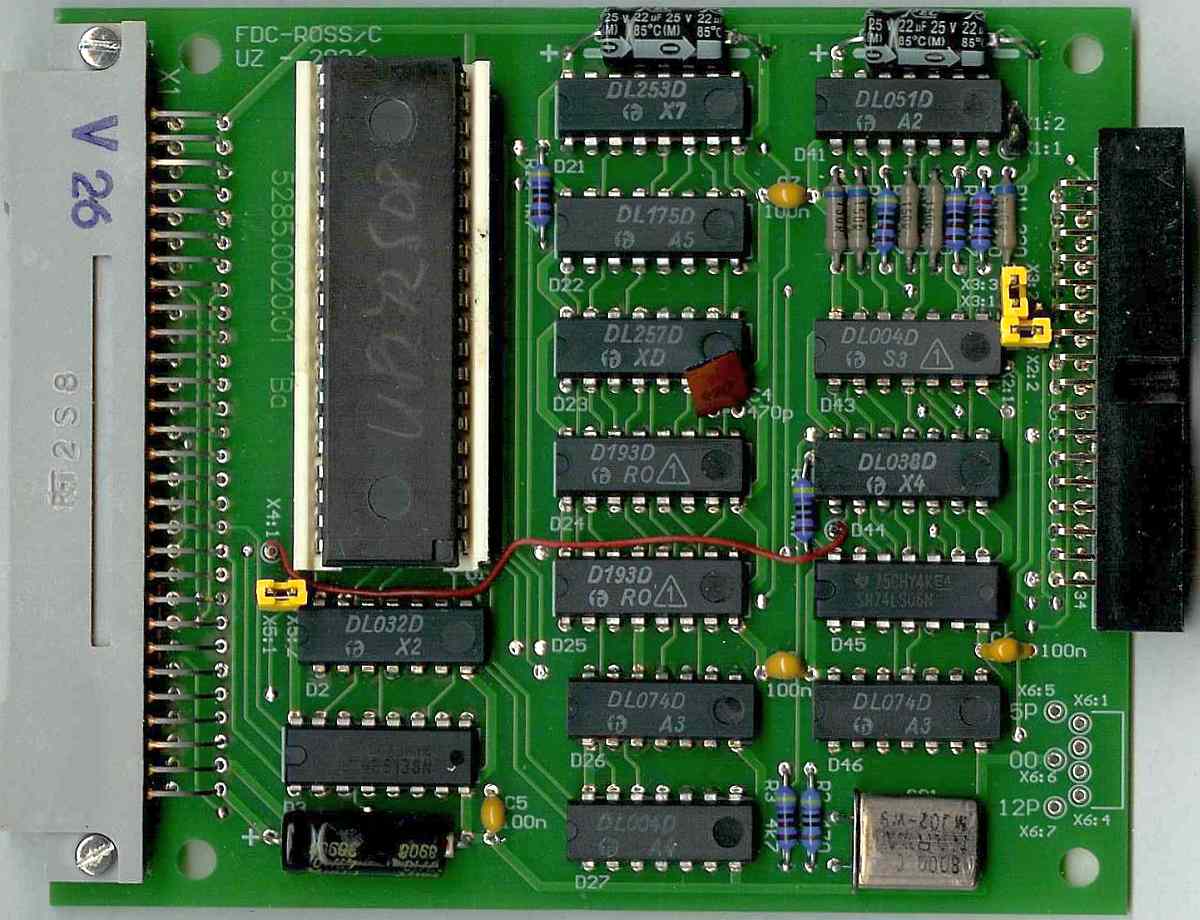

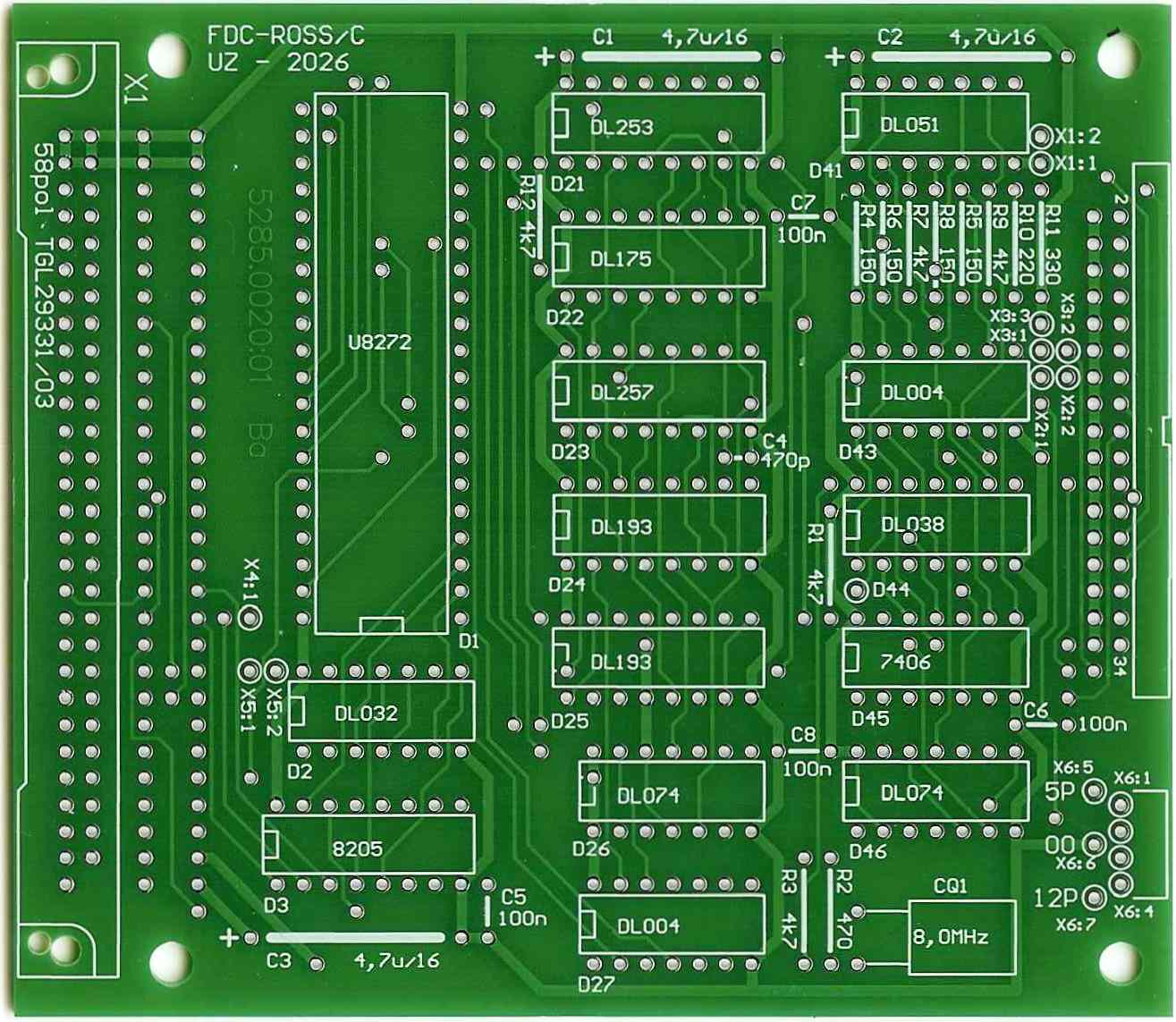

Modulplatine, B-Seite	Modulplatine L-Seite	Modulplatine, komplett	Korrektur auf der L-Seite

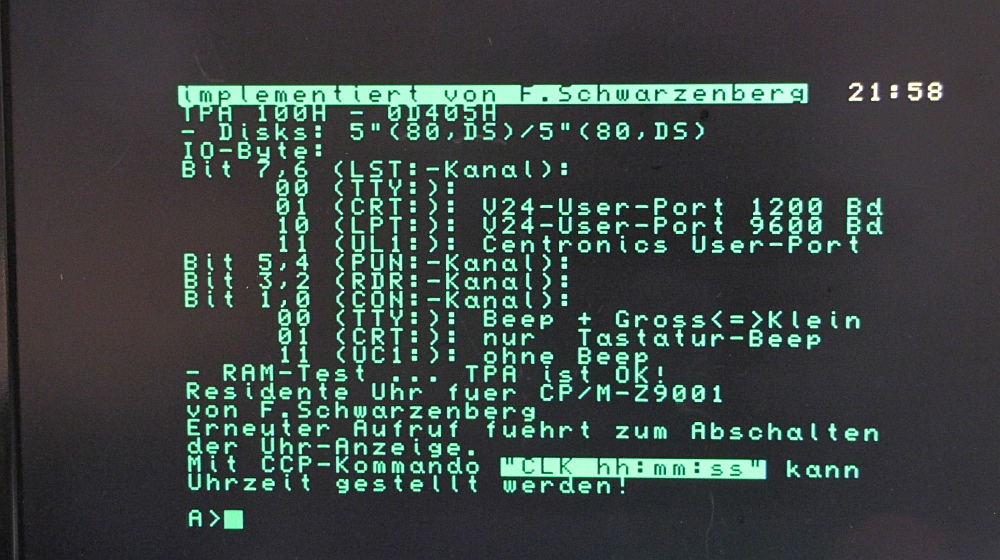

Das System meldet sich nicht nur mit der üblichen Ausgabe sondern auch mit der Anzeige der aktuellen Uhrzeit. Bei allen ROM-Bank-Modulen (64K-SRAM-Modul, KOMBI-Modul, Z9001-Modul und MEGA-Modul-UZ) wird die Uhr automatisch angezeigt Bild rechts).
