Heimcomputer Z9001, KC85/1, KC87
MEGA-Modul-UZ: (nach Alexander Schön, Volker Pohlers)

Aufbau und Inbetriebnahme
Anpassung der Firmware
Funktionsbeschreibung
Allgemeines
Um die gelegentlichen Anfragen nach MEGA-Modulen zu befriedigen, gibt es einen neuen MEGA-Modul, der hier beschrieben wird. Der Einsatz von FLASH ist noch in der Entwicklung. Der Modul funktioniert bis auf die Anpassung der Firmware an die erweiterten Möglichkeiten, die so auf den bisher existierenden Modulen nicht vorhanden waren. Der Modul paßt in ein Modulgehäuse, enthält nun zwei GALs und sollte noch eine optimal zu bestückende Anzeige erhalten. Es wird aber nur eine Aktivitäts-LED geben, die (programmtechnisch bedingt) fast immer leuchtet.
Ein GAL-Service für Nachbauer (GAL-Beschaffung einschließlich Programmierung) ist vorgesehen.

Technisches:
Der Modul kann von außen mit Steckbrücken oder einem DIL-Schalter an die Umgebung angepaßt werden.

• ROM-Bank ein-/ausschaltbar
• CMOS-Uhr ein-/ausschaltbar
• Umschalter für Z9001/KC87
• Zusatz-RAM ein-/ausschaltbar

Neben der ROM-Bank mit einer Größe von 2,5 MB sind enthalten:

• Zusatz-RAM von 58 KByte mit 16KByte Hintergrund-RAM
• Eine 406 KByte große RAM-Disk für die Arbeit mit CP/M
• CMOS-Uhr mit Stützbatterie
• Die geplante optionale Bankanzeige (binär) ist wegen der ständigen Aktivierung der Bank 00 nicht sinnvoll. Auch die zur Zeit angeschlossene blaue Aktivitäts-LED ist aus gleichem Grund nur Zierde.

Die Firmware, aufgeteilt in fünf Dateien, gestattet es nicht, einfach Programme in freie Bereiche nachzutragen. Dazu müßen die Binärdateien mit der Firmware in 2KB große Bereiche zerlegt werden. Anschließend müssen je fünf 2K-Bereiche aus jeder der fünf Dateigruppen für alle 256 Bänke zusammengefügt werden.

Perldatei zum Zerlegen der Megamodul-Firmware

3,108 Bytes

15. 06. 2021

Nach der Bearbeitung der Bankdateien (besonders die Bank 00 mit der Systemsoftware) oder der gesamten Firmwaredatei werden die Dateien wieder verschachtelt zusammengeführt:

Perldatei zum Erzeugen der neuen Megamodul-Firmware

2,203 Bytes

15. 06. 2021

Im Normalbetrieb mit EPROMs stehen die Steckbrücken auf "E". Bei Einsatz von FLASH stehen sie auf "F". Zusätzlich muß bei Einsatz von Huckepack-FLASH noch X6 gesteckt sein. Der Einsatz von FLASH-Speichern ist im Test. Bei Einsatz eines 1MBx8 FLASHs ist eine Adapterplatine notwendig. Angestrebt wird auch eine Programmiermöglichkeit zum Nachspeichern von Programmen direkt im Modul. Das Programm FLASH von Volker P. ist noch nicht erfolgreich erprobt.

Modulfirmware/EPROM-Inhalt nach V.Pohlers / angepaßt an die Hardware
Aktuelle Firmware (Version V2011P)	2,040,068 Bytes	08.11.2021, 13:28
Programminhalt	0 Bytes	02.04.2021
Dokumentation
Schaltplan	48,519 Bytes	21.08.2021
Lageplan	182,663 Bytes	31.08.2021
Leiterbilder	230,905 Bytes	31.08.2021
Sammelstückliste	15,214 Bytes	28.12.2023
OUT-Logik	862 Bytes	23.08.2021
OUT-Inhalt	624 Bytes	31.08.2021
STG-Logik (funktioniert mit EPROMs und FLASH)	1,801 Bytes	19.01.2023
STG-Inhalt	1,826 Bytes	19.01.2023

Der Einsatz von FLASH-Speichern
Bisher ist nur der Einsatz von 4MB-Speichern im Huckepack möglich. Mit dem gleichen GAL-Inhalt (STG-MG.EQN) können sowohl EPROMs als auch FLASH-Speicher angesprochen werden. Die obenliegenden Schaltkreise haben neben dem Pin 22 einen Lötpunkt an dem das /CS-Signal abgenommen und an Pin 22 gelegt werden kann. Bei diesem Einsatzfall sind die Steckbrücken auf F zu setzen. Die Steckbrücke X6 (FLASH) ist ebenfalls zu setzen.
Der Einsatz von 1MBx8-FLASH gelingt nur mit einer Adapterplatine. Nach Beschaffung geeigneter Programmierumgebung, wird diese Möglichkeit getestet und beschrieben werden. In diesem Fall darf die Steckbrücke X6 nicht gesteckt sein, die anderen Brücken stehen wie oben auf F.

Bilder von der Revision A

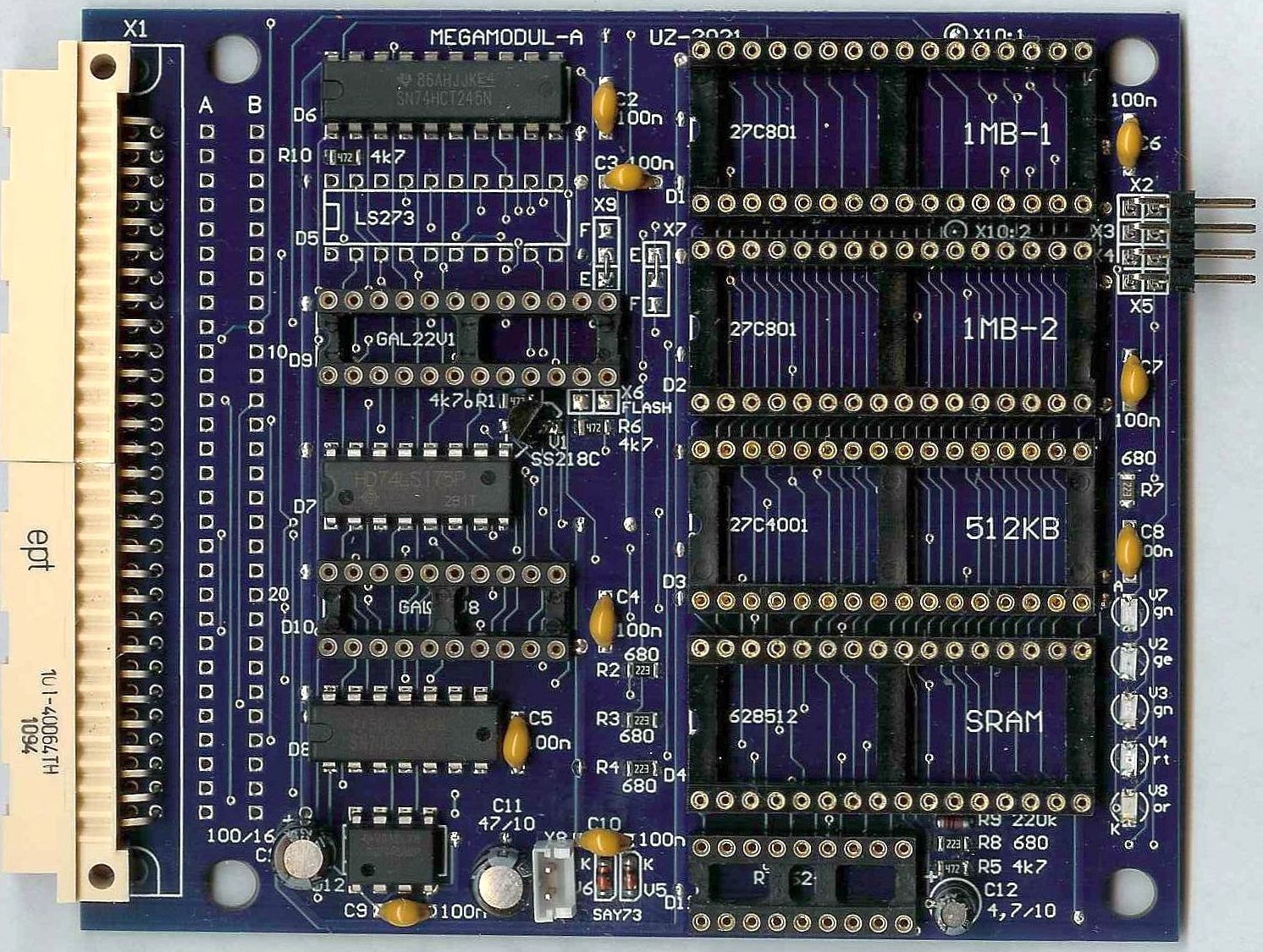

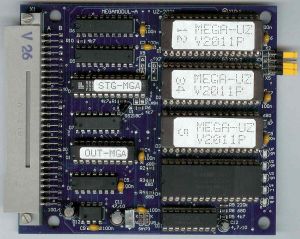

Modul im Einsatz	Modul bestückt	Modul mit FLASH	Modul im Gehäuse	Leerplatine, B-Seite	Leerplatine, L-Seite

Bestückungsablauf   (im letzten Bild ist die fehlende Diode V9 nachbestückt)

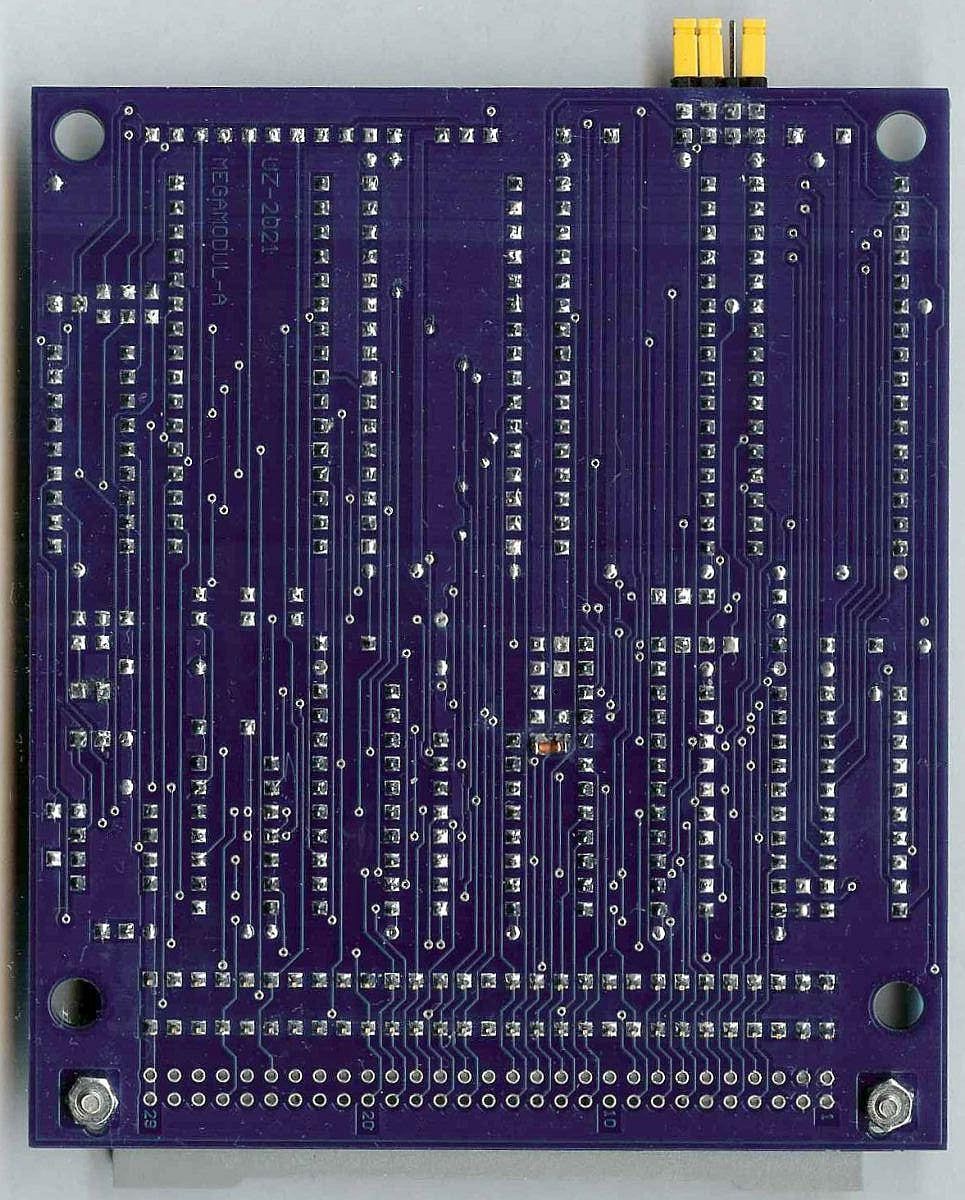

mit SMD bestückt	mit Stütz-C bestückt	mit restl. BE bestückt	Fassungen bestückt	fertig, ohne Batterie	Rückseite mit Diode

Verwendete I/O-Adressen

ROM-Bank
Portadresse	FFH
Adreßbereich	C000H - E7FFH
RAM
Portadressen	04H - 07H
Adreßbereich	4000H - C000H/E7FFH
RAM-Floppy
Portadresse	76H
Adreßbereich	-
RTC
Portadressen	60H - 6FH
Adreßbereich	-

---

Testmuster

In der Testversion gibt es vier Fehler: Die Brücke X3 für das Signal /ROMDI liegt falsch. Es fehlt die Diode V5. Die Dioden V5 und V6 sind mit dem K für die Katode an der Anode gekennzeichnet. Es fehlt eine Diode V9, damit die ROM-Bank aktiv geschaltet werden kann. X3 und X4 sind in der Schaltung und auf der Platine am DIL-Schalter vertauscht.

Schaltplan	38,148 Bytes	20.05.2021
Schaltplan-Änderungen	42,111 Bytes	28.01.2023
OUT-Logik	1,099 Bytes	22.11.2020
OUT-Inhalt	722 Bytes	26.03.2021
STG-Logik (funktioniert nur mit EPROMs)	1,824 Bytes	06.04.2021
STG-Inhalt	1,825 Bytes	29.03.2021

Bilder vom Testmuster
Modul komplett	Modul im Gehäuse	Leerplatine, B-Seite	Leerplatine, L-Seite

Messe des OLD COMPUTERS & CONSOLES CLUB in der Schweiz
Auf diesem Treffen hat S. Pitteloud einen reparierten KC87 mit dem MEGA-Modul-UZ vorgestellt.
Hier einige Bilder:
