Heimcomputer KC85/2, KC85/3, KC85/4
Hardware:

Hinweis: Dateien mit der Länge 0 Bytes sind in Arbeit.
Der im Netz auffindbare Lageplan der Hauptplatine des KC85/4 ist sehr unleserlich. Außerdem haben die Entwickler bei der Erstellung der Schaltbilder und des Bestückungsplanes unterschiedliche Bauteilbezeichnungen eingeführt, ebenso bei der Vergabe der Netznamen.
Um etwas Ordnung in die Unterlagen zu bringen, werden in der Gesamtschaltung keine doppelt verwendeten Bauteil­bezeichnungen und Netznamen mehr auftreten. Um dennoch möglichst wenig von den Originalunterlagen abzuweichen, wird folgendes eingeführt:
Bauteile auf dem Blatt 1 erhalten die Nummern 001, 002, ... 011, ... 0xx.
Bauteile auf dem Blatt 2 erhalten die Nummern 201, 202, ... 211, ... 2xx.
Bauteile auf dem Blatt 3 erhalten die Nummern 401, 402, ... 411, ... 4xx.
Bauteile auf dem Blatt 4 (Bus-Platine) erhalten die Nummern 501, 502, ... 511, ... 5xx.
Netznamen erhalten bei Kleinschreibung einen Unterstrich am Ende, um Doppelungen zu vermeiden (/M1 /m1_). Verbindungen, die zur Modulplatine gehen, bekommen durchgehend die gleichen Netznummern wie auf den Blättern 1-3 (bisher durcheinander) bzw. 5xx .
Die im Original verwendeten Bezeichnungen (z.B. R3001, R3401 usw.) sind ohne führende 3 (z.B. R001, R401 usw.) im Lageplan und den Schaltbildern abgeändert worden. Es ist Textsuche nach Zeichenketten/Bauteilnummern in den PDF-Dateien möglich.
Bezeichnung Dateigröße Datum
Grundgerät (KC85/4 - D001)
Schaltbild Grundgerät 351,651 Bytes 18. 04. 2022
Lageplan Grundgerät 118,918 Bytes 24. 11. 2012 noch ohne Busplatine
Leiterbilder Grundgerät 0 Bytes 20. 10. 2015
Stückliste Grundgerät 0 Bytes 21. 07. 2012
Floppy-Disk-Basis (D004)
Schaltbild Floppy-Disk-Basis 142,509 Bytes 24. 08. 2009
Lageplan Floppy-Disk-Basis 143,609 Bytes 25. 07. 2009
Leiterbilder Floppy-Disk-Basis 0 Bytes 17. 01. 2015
Stückliste Floppy-Disk-Basis 9,733 Bytes 06. 09. 2012
Bustreiber
Schaltbild Bustreiber 105,403 Bytes 20. 10. 2009
Leiterbilder Bustreiber 0 Bytes 20. 10. 2015
Lageplan Bustreiber 0 Bytes 07. 08. 2012

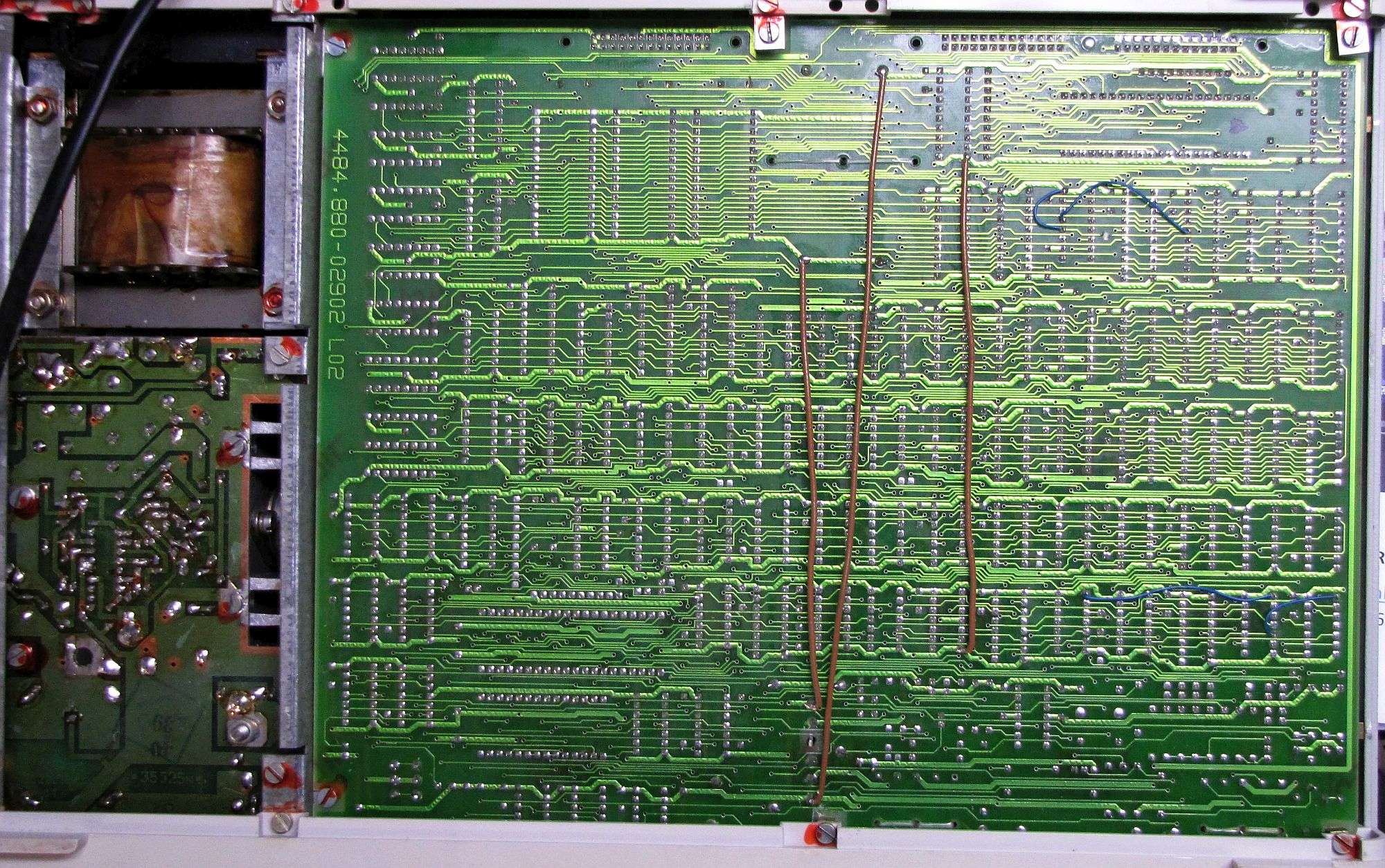

Ansicht der Rechnerplatine KC85/4 mit werksseitigen Verdrahtungsänderungen
Rechnerplatine
USER-PROM-8K-Modul (M025)
DEVELOPMENT-Modul (M027)

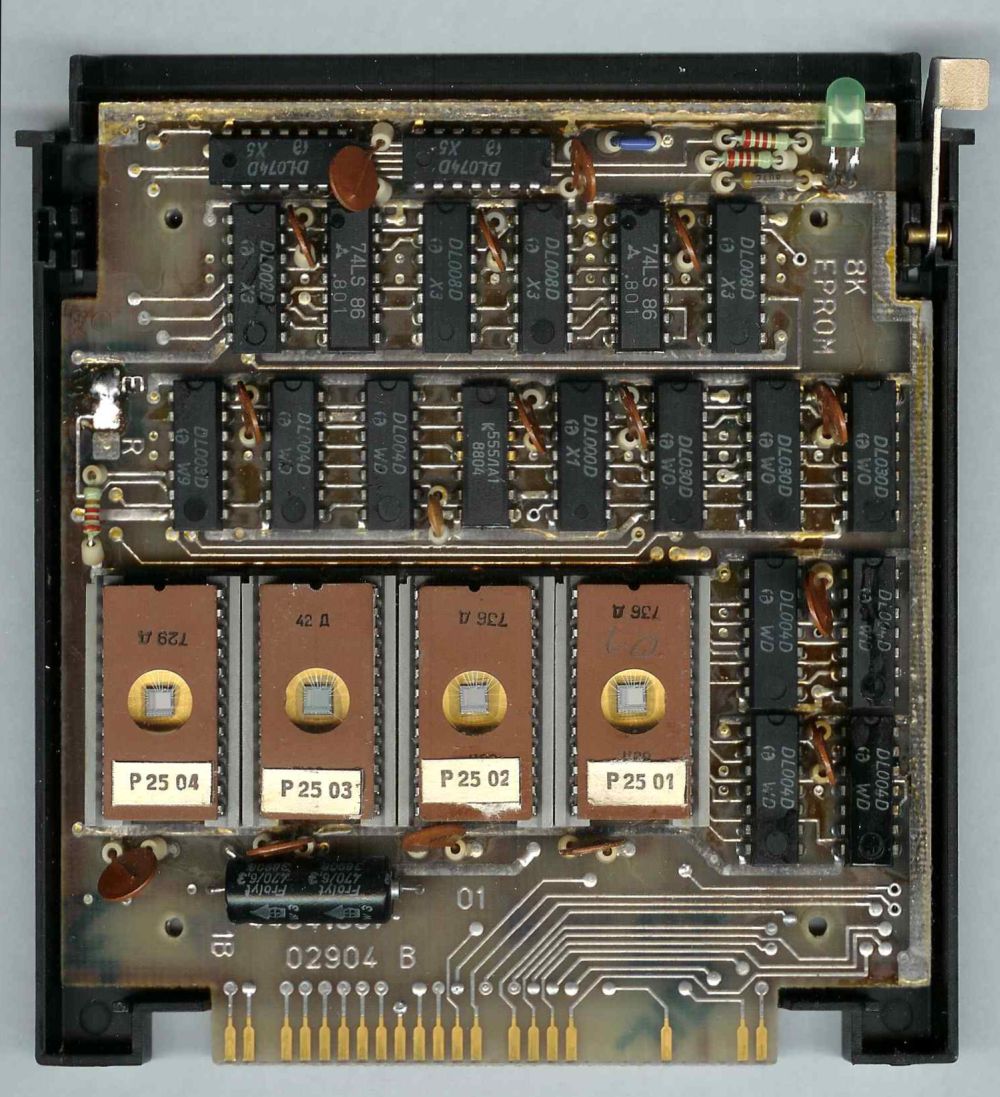

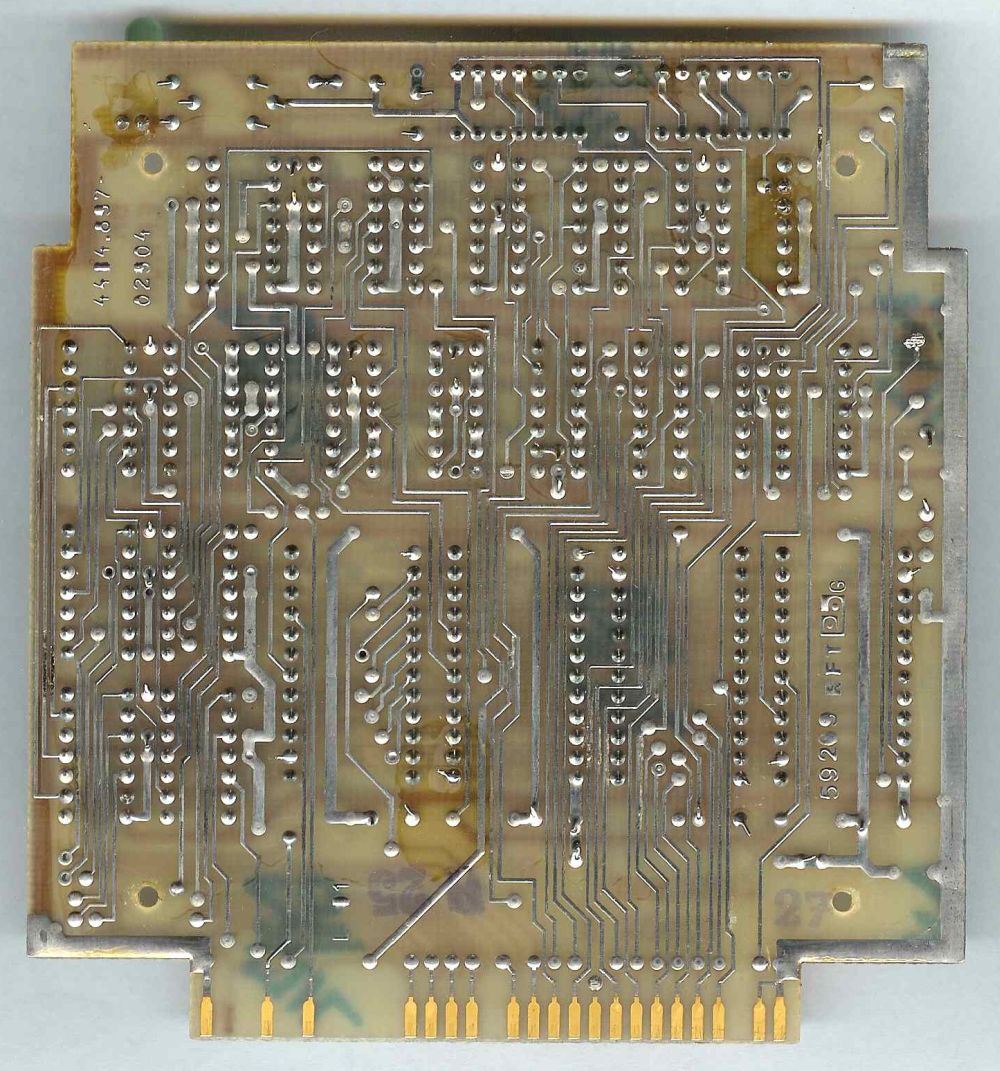

M025, B-Seite M025, L-Seite Modulmeldung RAM-Test Modulmeldung FDC-Test
B-Seite mit Anordnung der EPROMs L-Seite Modulmeldung RAM-Test Modulmeldung FDC-Test
Beide Module sind elektrisch gleich. Der M025 enthält beliebige Firmware, der M027 die EDAS-Firmware.

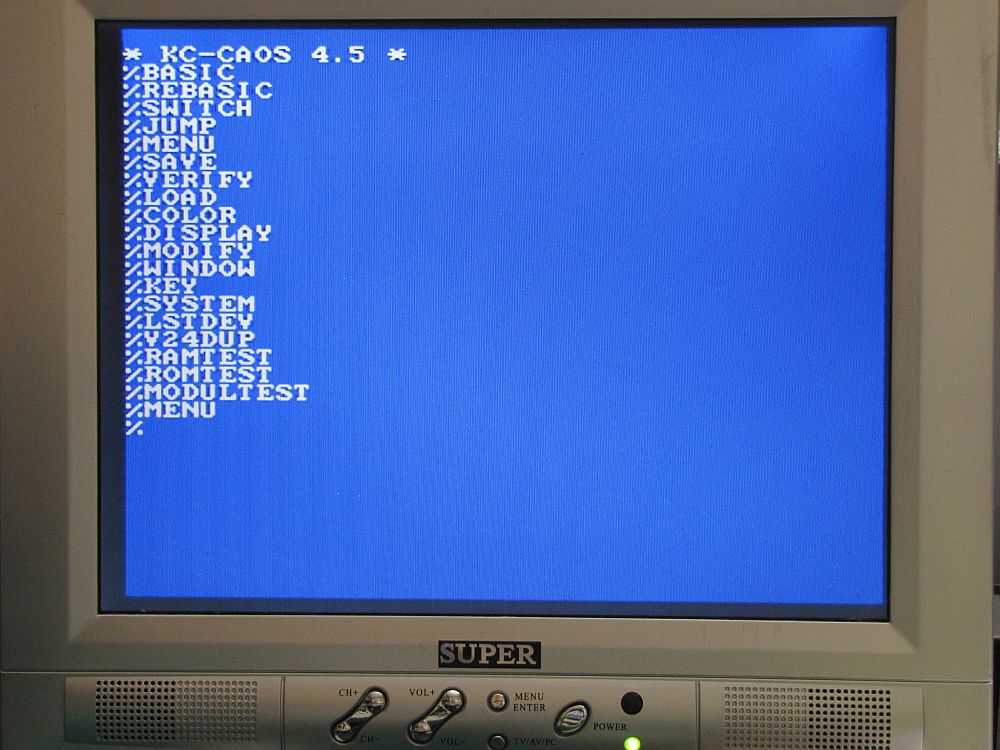

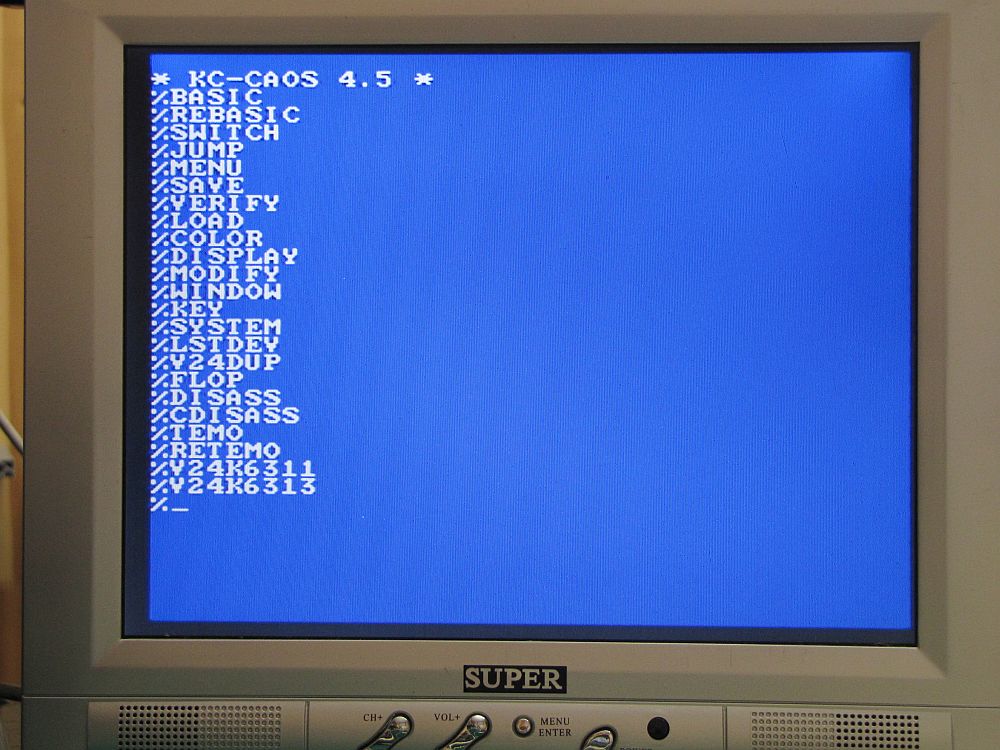

Für die Prüfung von KC85-Rechnern sind Prüfprogramme eine wertvolle Hilfe. Um sie nicht erst umständlich von der Kassette laden zu müssen, bestückt man damit einen ROM-Modul. Steckt der Modul im Schacht 08, aktiviert man ihn mit "SWITCH 08 40". Die Meldung mit RAMTEST, ROMTEST und MODULTEST sieht dann so aus, wie im rechten Bild, und man kann loslegen. Möglicherweise gibt es aktuellere Programme als in den untenstehenden EPROM-Inhalten.
ROM-Inhalt P25-01 2,048 Bytes 30. 11. 2016
ROM-Inhalt P25-02 2,048 Bytes 30. 11. 2016
ROM-Inhalt P25-03 2,048 Bytes 30. 11. 2016
ROM-Inhalt P25-04 2,048 Bytes 30. 11. 2016
Inhalt des DEVELOPMENT-Moduls mit der EDAS-Firmware.
ROM-Inhalt F27-01 2,048 Bytes 03. 12. 2016
ROM-Inhalt F27-02 2,048 Bytes 03. 12. 2016
ROM-Inhalt F27-03 2,048 Bytes 03. 12. 2016
ROM-Inhalt F27-04 2,048 Bytes 03. 12. 2016

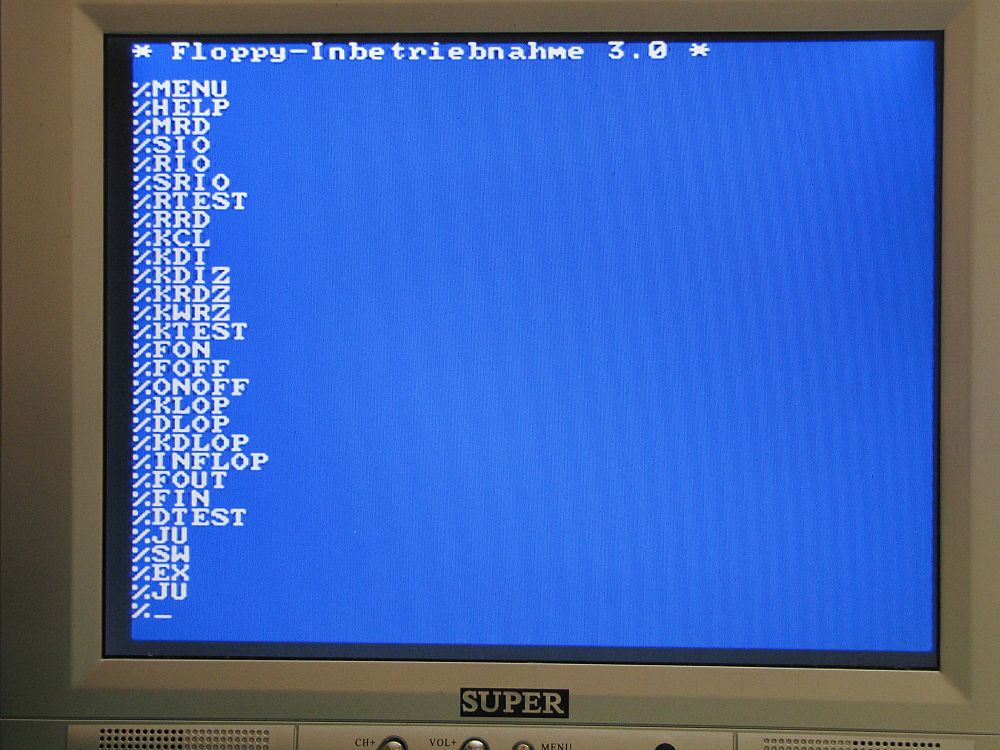

Tauscht man den ersten EPROM-Inhalt mit dem hier F27-00 genannten Inhalt aus, bekommt man die Prüf- und Testprogramme für die D004. Er enthält wertvolle Hilfsprogramme für die Fehlersuche und den Test des D004. Diese stehen nach Aufruf von "FLOP" zur Verfügung.
ROM-Inhalt F27-00 2,048 Bytes 03. 12. 2016
Die EPROM-Inhalte sind aus den Modulen ausgelesen bzw. auf den umfangreichen Seiten der KC85-Szene gefunden. Man möge mir verzeihen, daß ich sie hier mit ablege, aber es kommen Anfragen, und da ist hiermit das meiste schon geklärt.

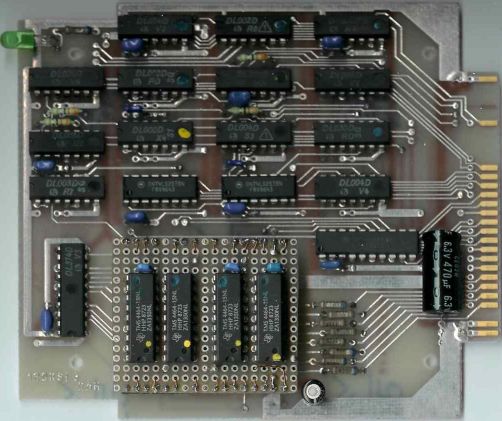

128K-Segmented-RAM-Modul (M036)

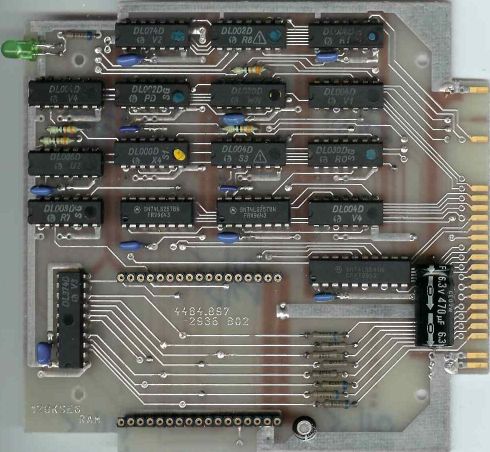

128K-Segmented-RAM-Modul 128K-Schaltkreis Modul mit Schaltkreis
Modul ohne SRAM-Schaltkreis "128K-Schaltkreis" Modul mit Schaltkreis

Bezeichnung Dateigröße Datum
Schaltbild 48,810 Bytes 15. 04. 2005
Leiterbilder 167,571 Bytes 10. 02. 2005
Bestückungsplan 122,483 Bytes 10. 02. 2005
Stückliste 7,376 Bytes 18. 01. 2015
Die Schaltkreisersatzplatine 118,466 Bytes 04. 01. 2016
Das Kennbyte dieses Moduls ist 78.
  Es gibt ein Problem mit dem Refresh der Ersatzspeicher-IS (64Kx4) und dadurch bedingten Datenverlust (8-Bit-Refresh!).

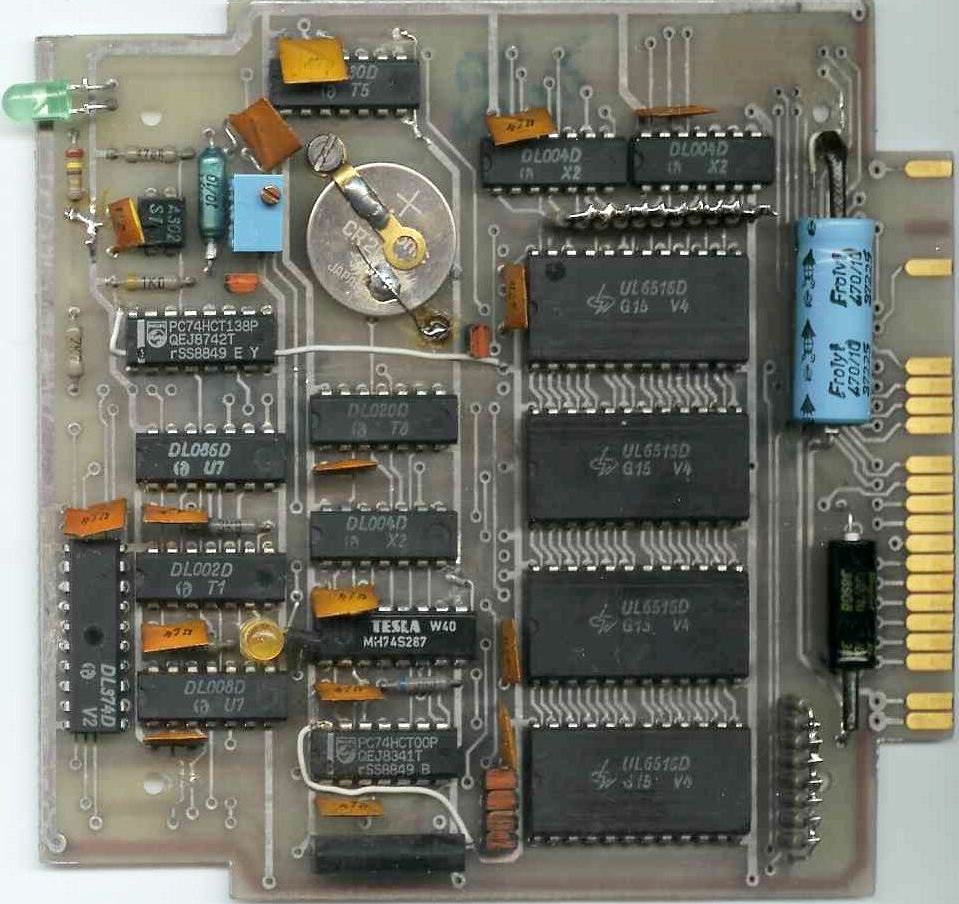

SRAM-Modul (M120)

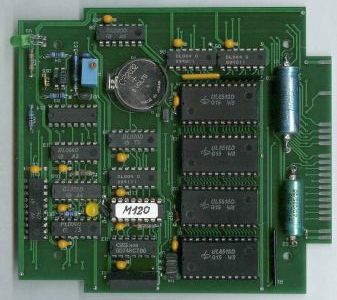

SRAM-Modul Neuauflage
Original-Modul Neuauflage

Bezeichnung Dateigröße Datum
Schaltbild 43,880 Bytes 11. 06. 2005
Leiterbilder 156,779 Bytes 10. 06. 2005
Bestückungsplan 105,959 Bytes 12. 06. 2005
Logik und Inhalt des PROMs S287 *) 497 Bytes 18. 01. 2021
Logik und Inhalt des GALs 16V8 *) 1,151 Bytes 15. 01. 2021

Dieser Modul wurde in Mühlhausen entwickelt, kam aber nicht mehr in den Handel.
Das Kennbyte dieses Moduls ist F0, Steuerbyte ist AAAxxxWM.
Wegen der Seltenheit des Moduls und um seine Funktionen zu testen, wurde 2020 eine Kleinserie von 5 Stück nachgebaut.
Zum Nachbau
___
*) Dank an Bert L. und Sven H. für die Bereitstellung des PROM-Inhalts.

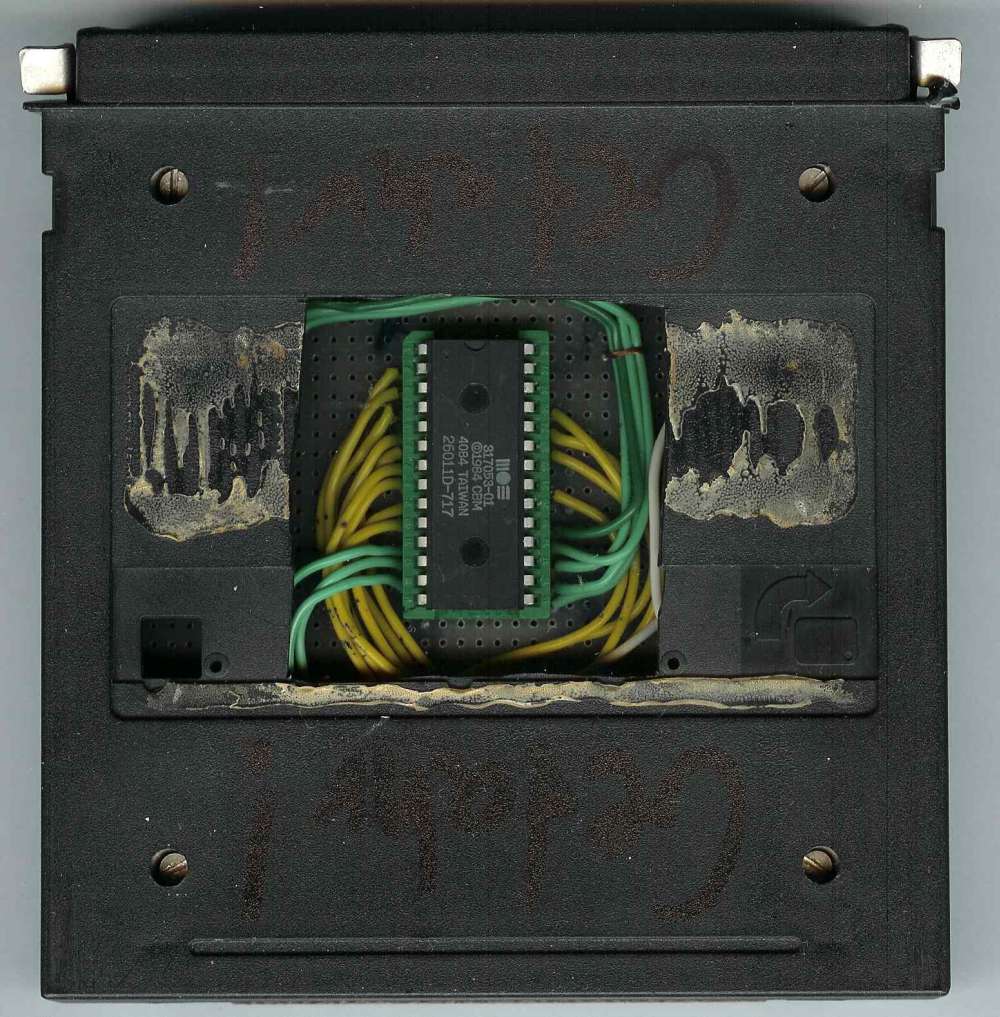

Unbekannter Modul mit PROM MOS317053-01

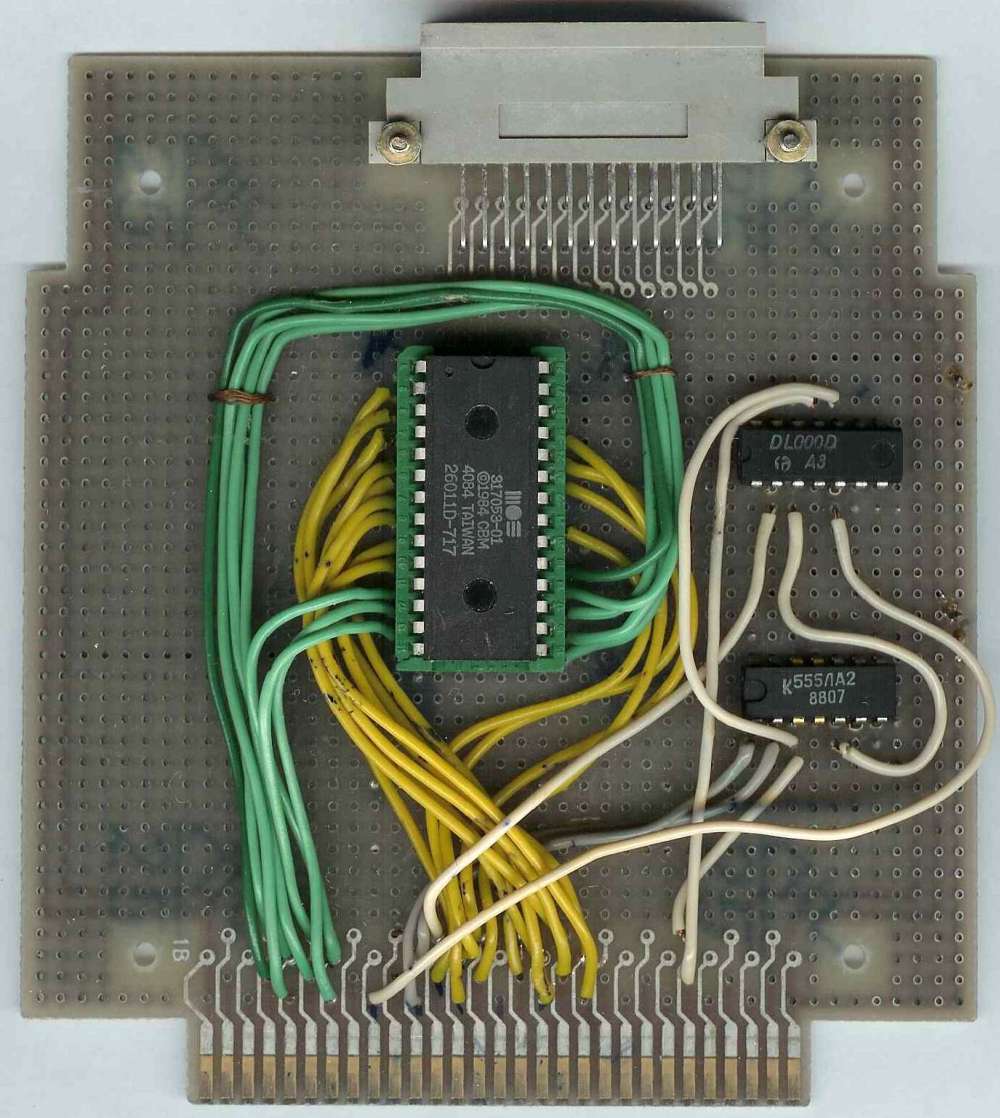

MOS-Modul komplett MOS-Modul B-Seite MOS-Modul L-Seite
Modul komplett
 		 Modul auf Rasterplatte
B-Seite		 Modul auf Rasterplatte

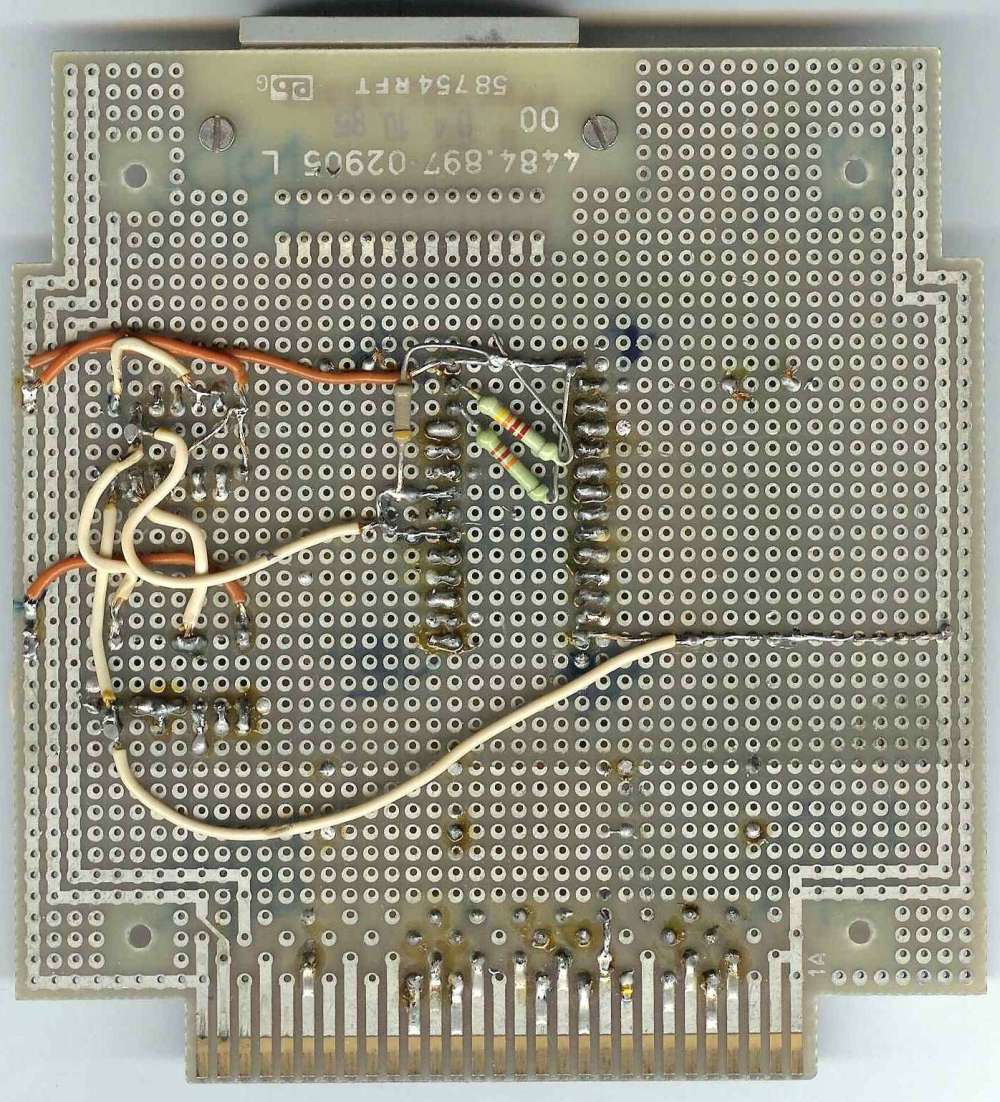

L-Seite
Dieser handverdrahtete Modul enthält einen PROM "MOS 317053-01" (CBM-ROM Plus4 von Commodore)
Bezeichnung Dateigröße Datum
Schaltbild 50,087 Bytes 29. 04. 2012
ROM-Inhalt 16,384 Bytes 29. 04. 2012

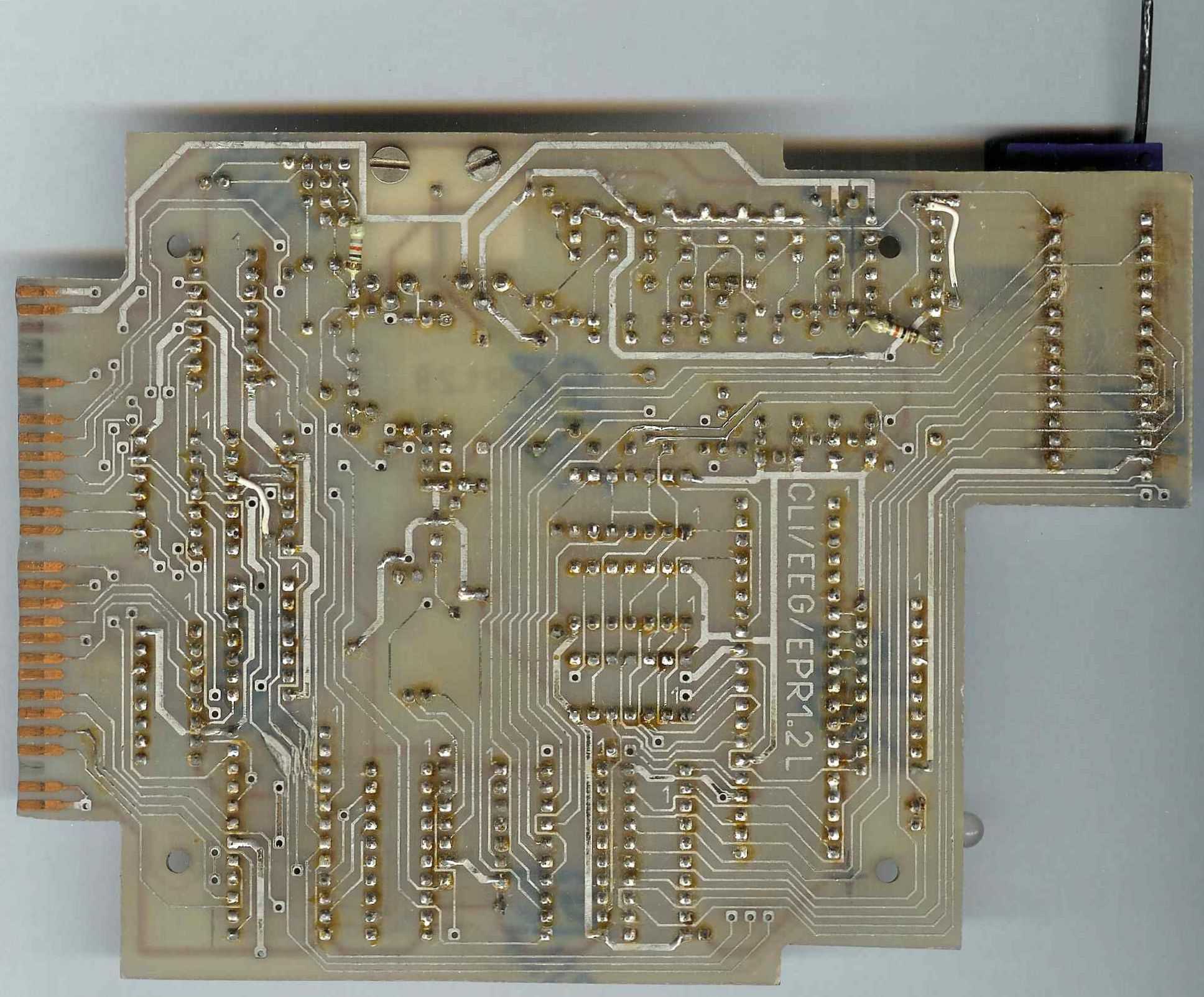

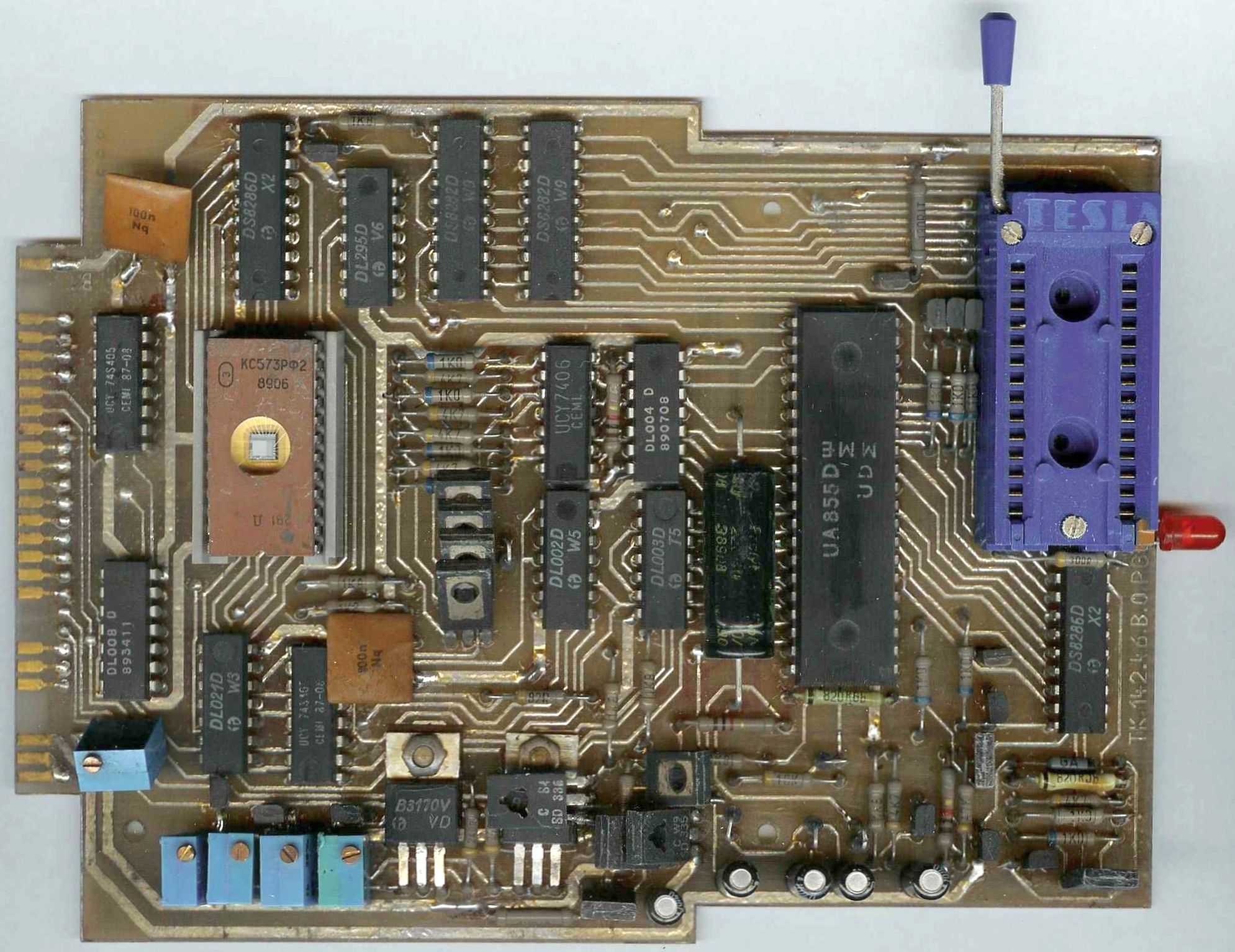

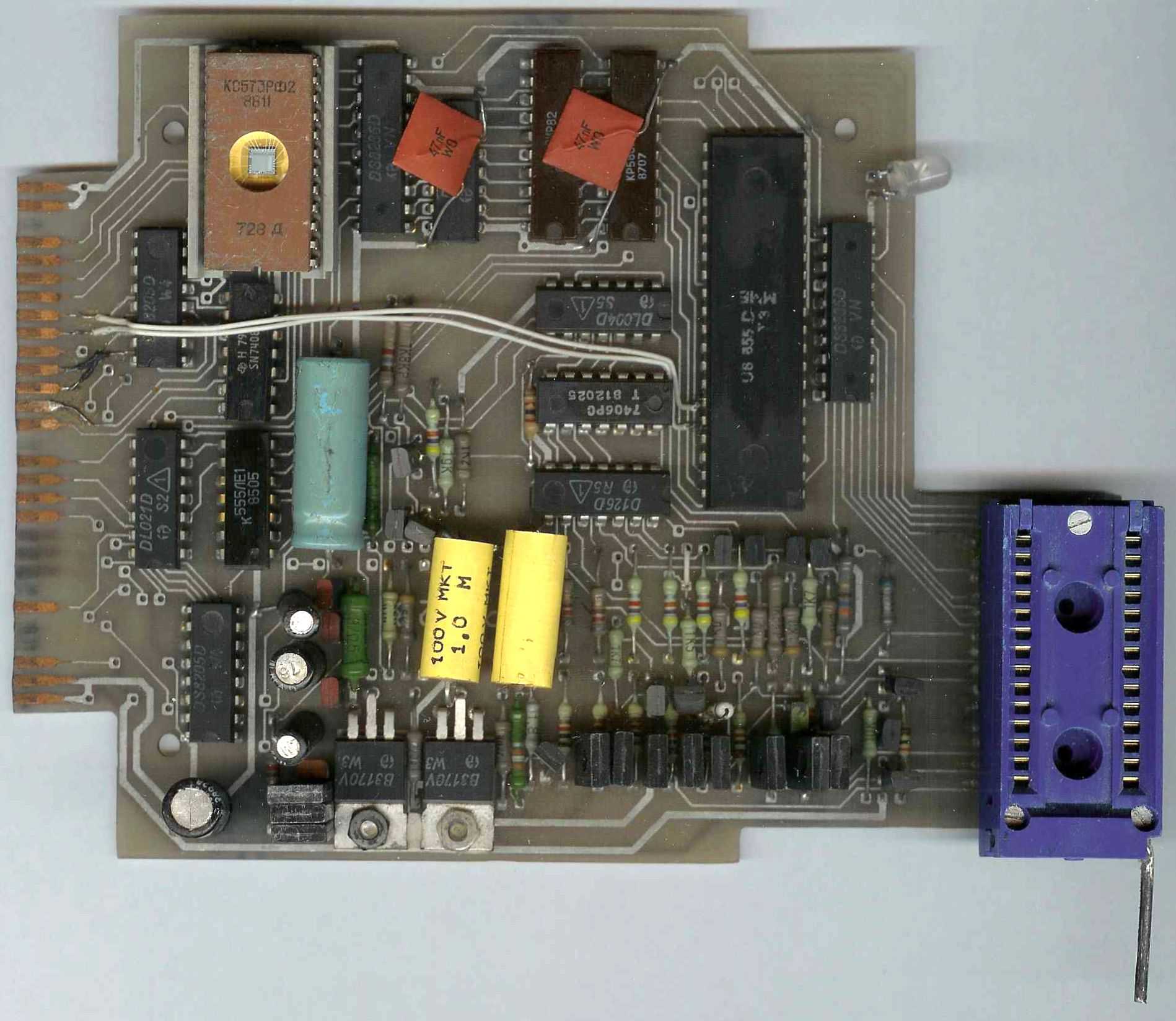

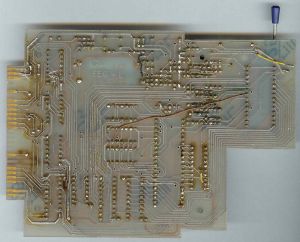

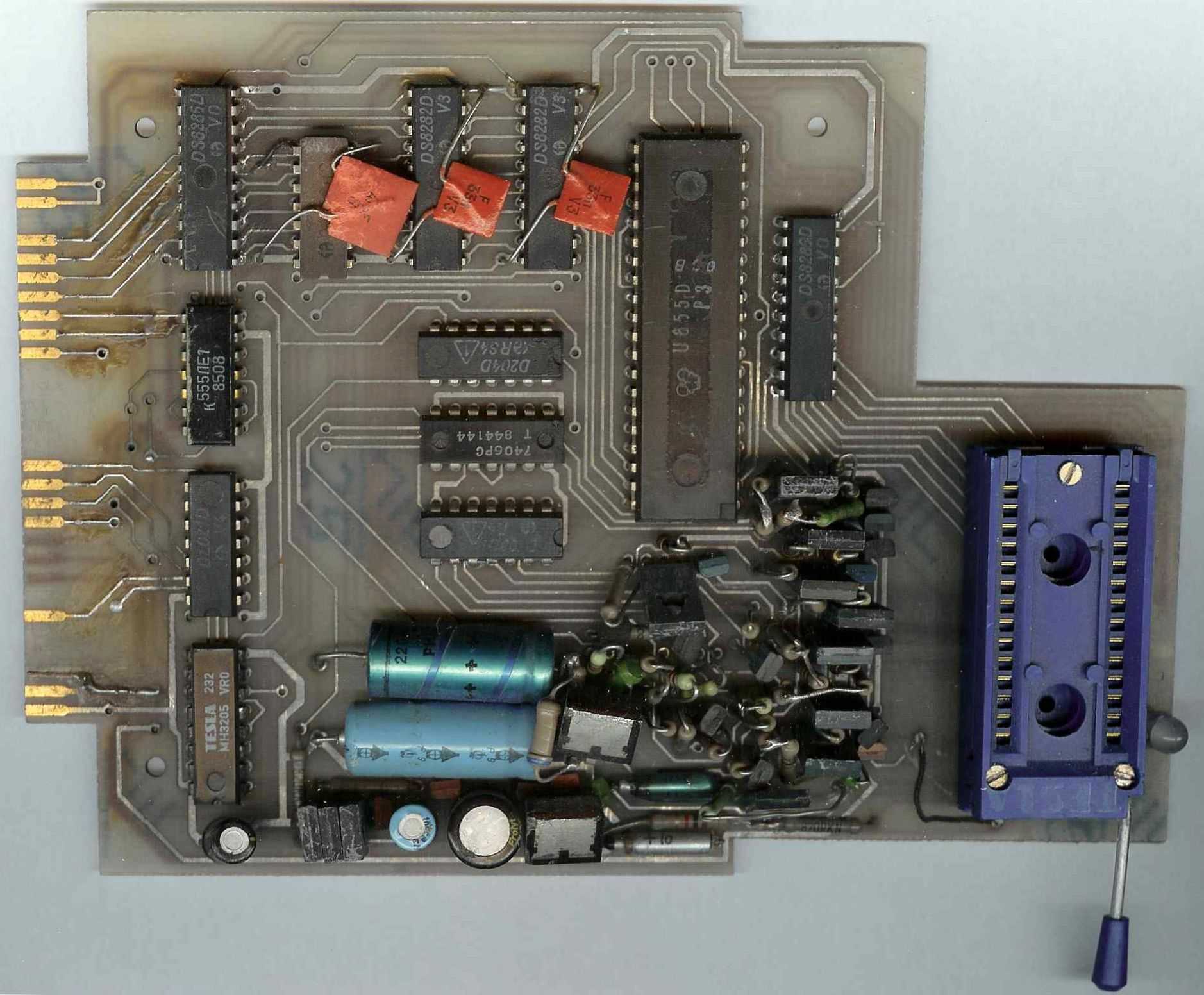

EPROM-Programmiermodul (M030)

Es gibt anscheinend mehrere Versionen/Entwicklungsstände des M030:
Einige Fotos, die Originale zur Datenabnahme stehen nicht mehr zur Verfügung, waren eine Leihgabe.

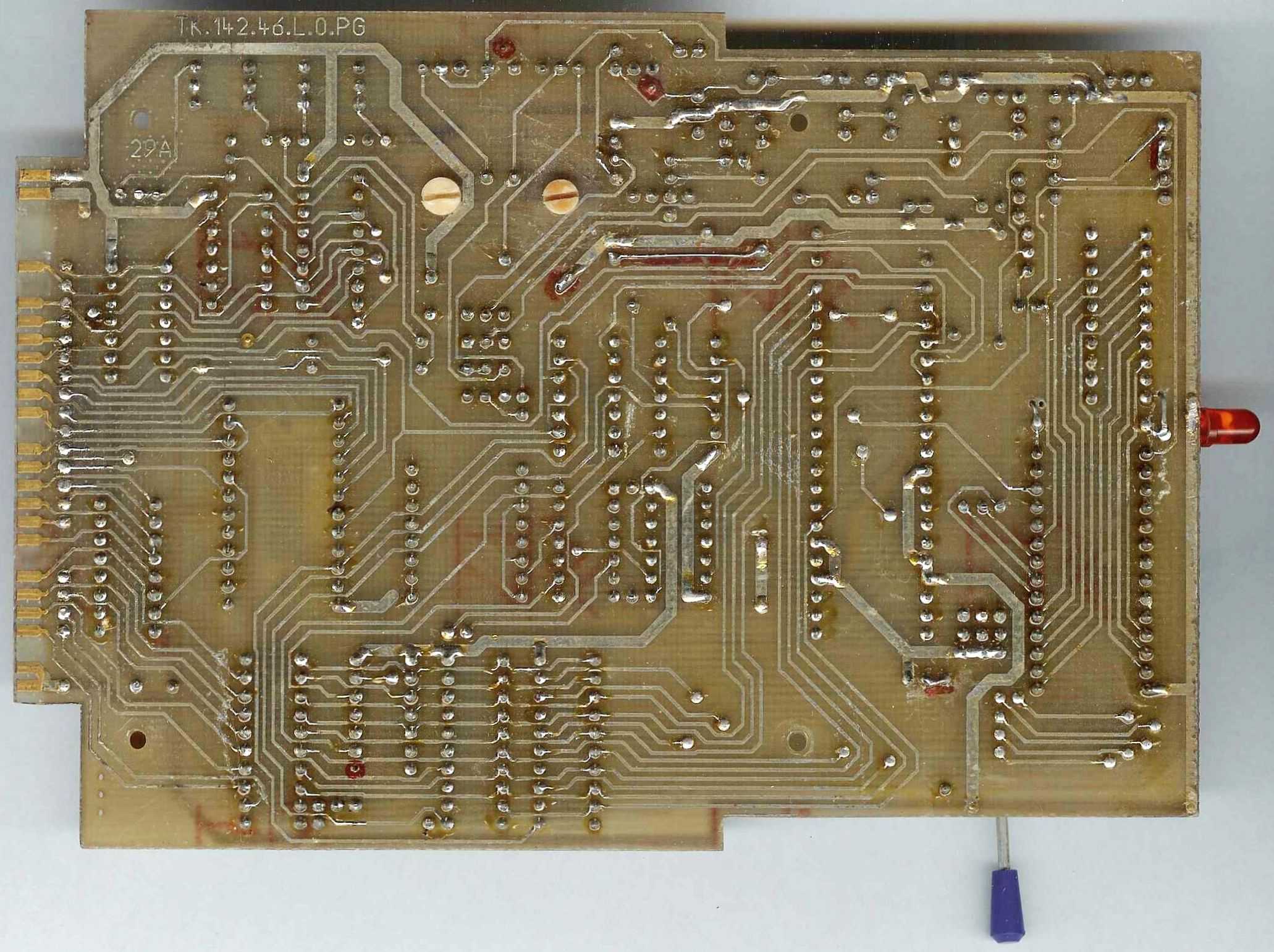

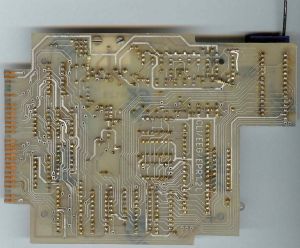

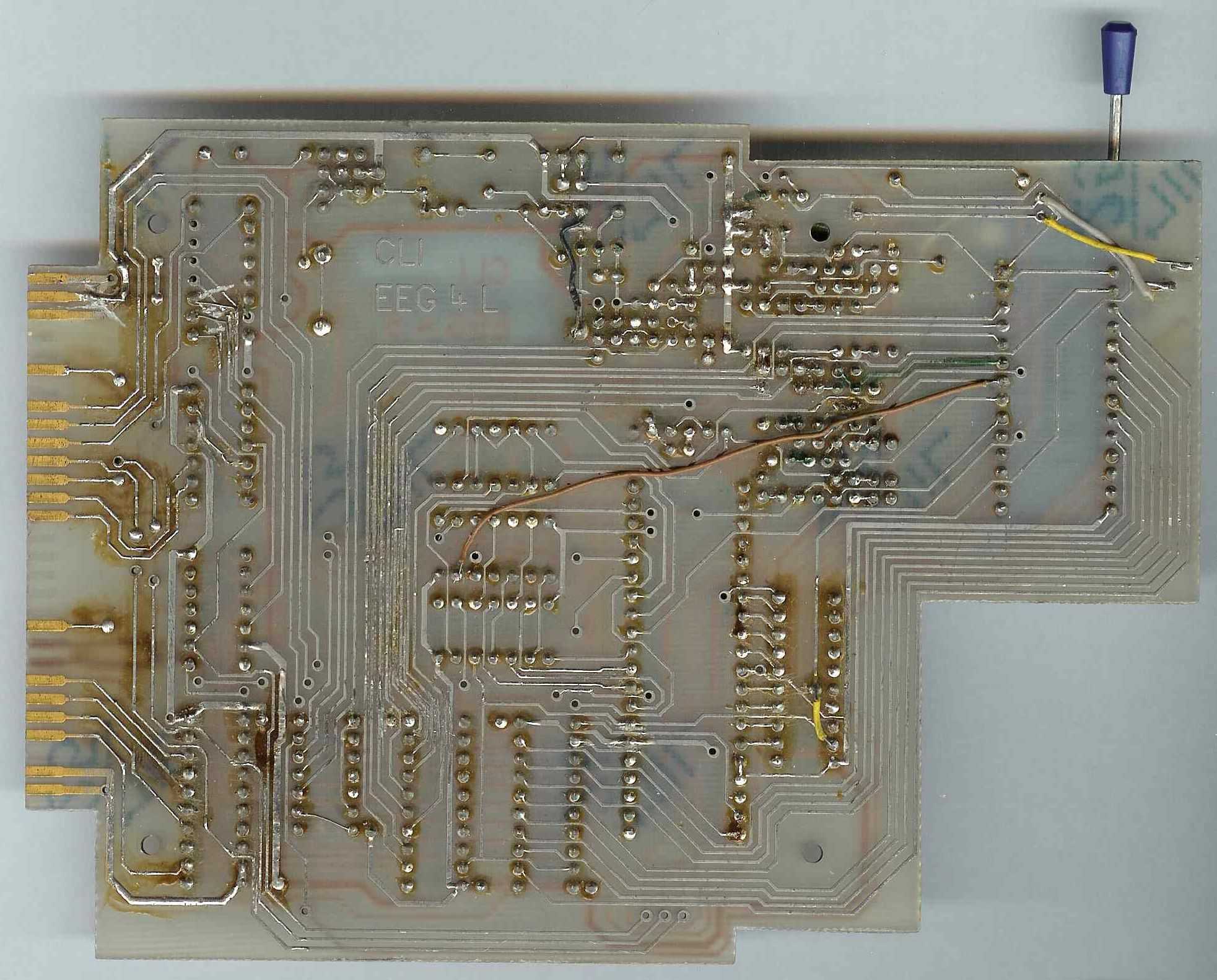

Version 1B Version 1L Version 2B Version 2L Version 3B Version 3L
Version 1/B Version 1/L Version 2/B Version 2/L Version 3/B Version 3/L

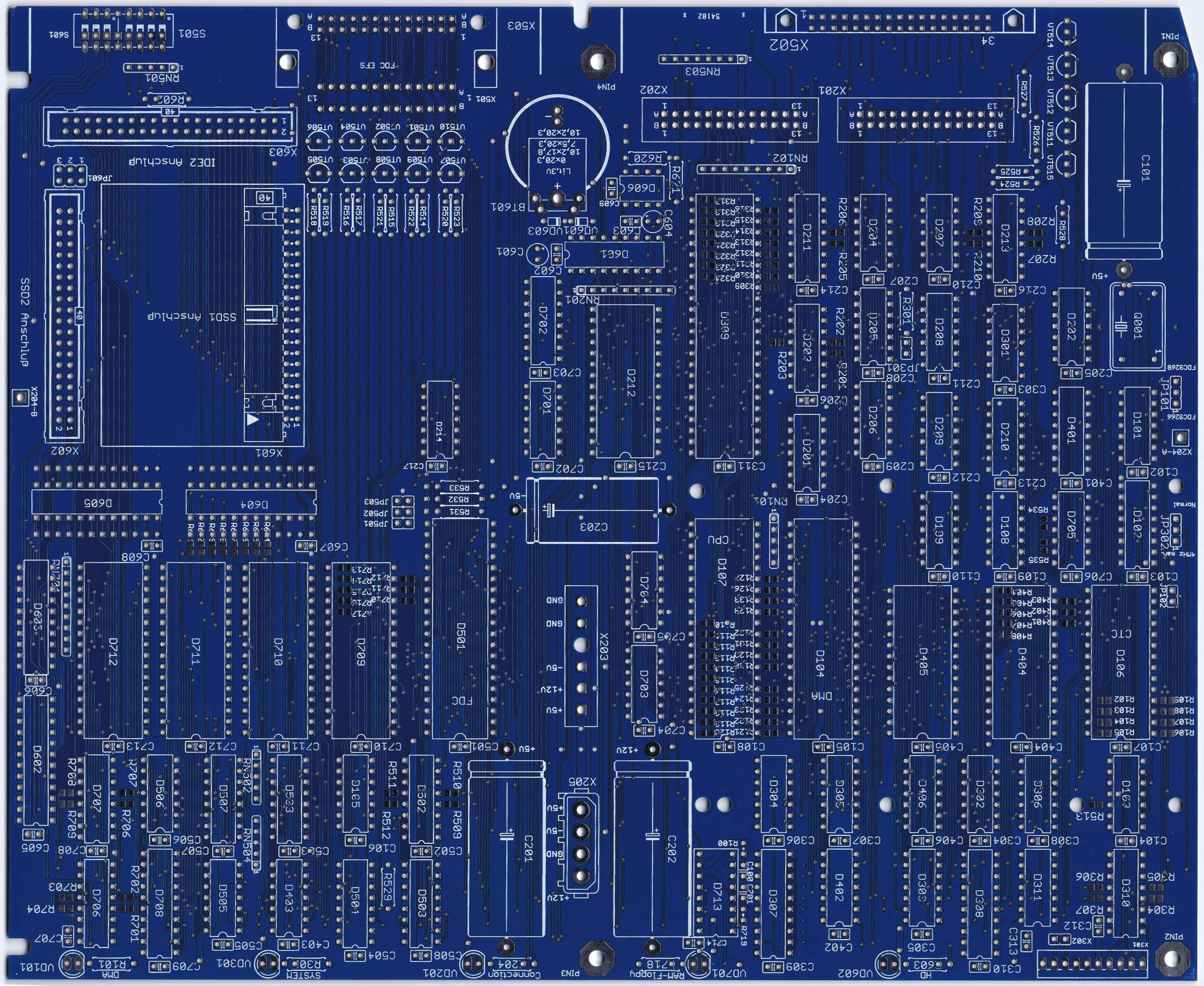

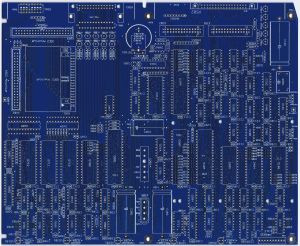

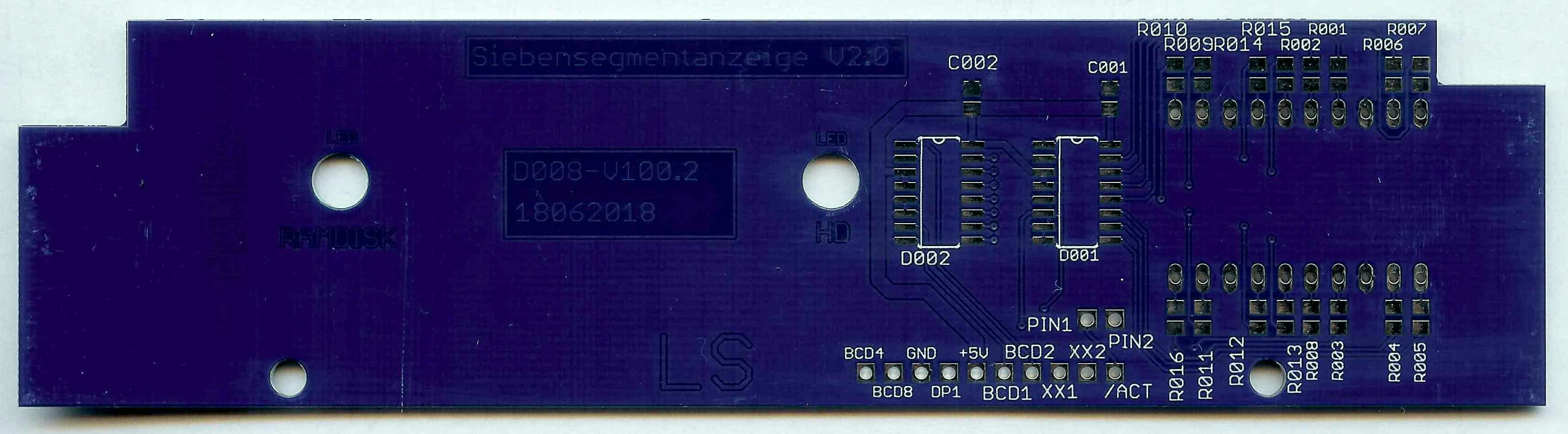

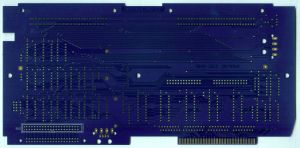

neue Floppy-Disk-Basis (D008)

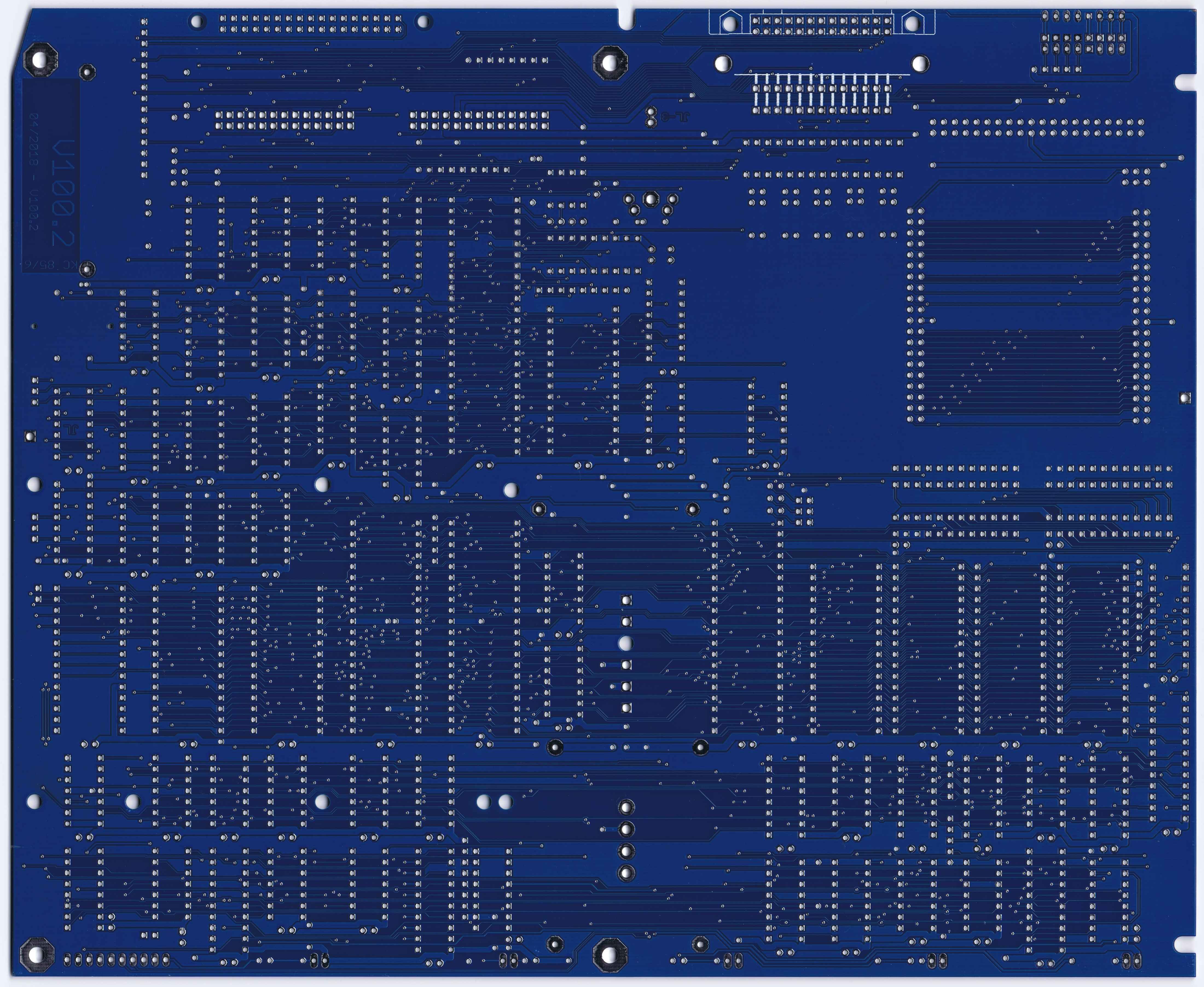

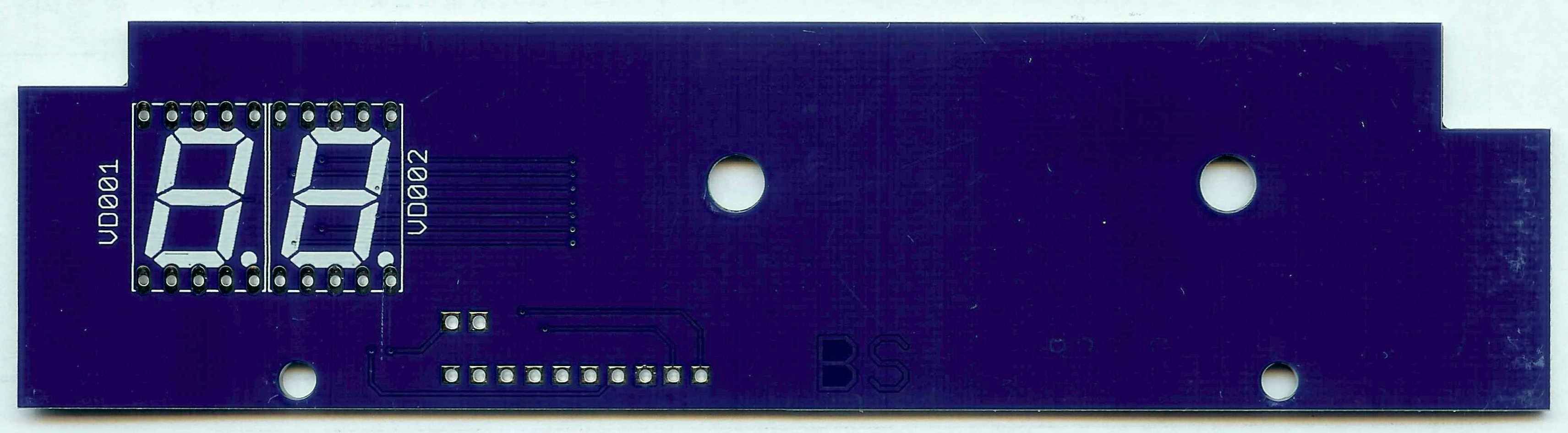

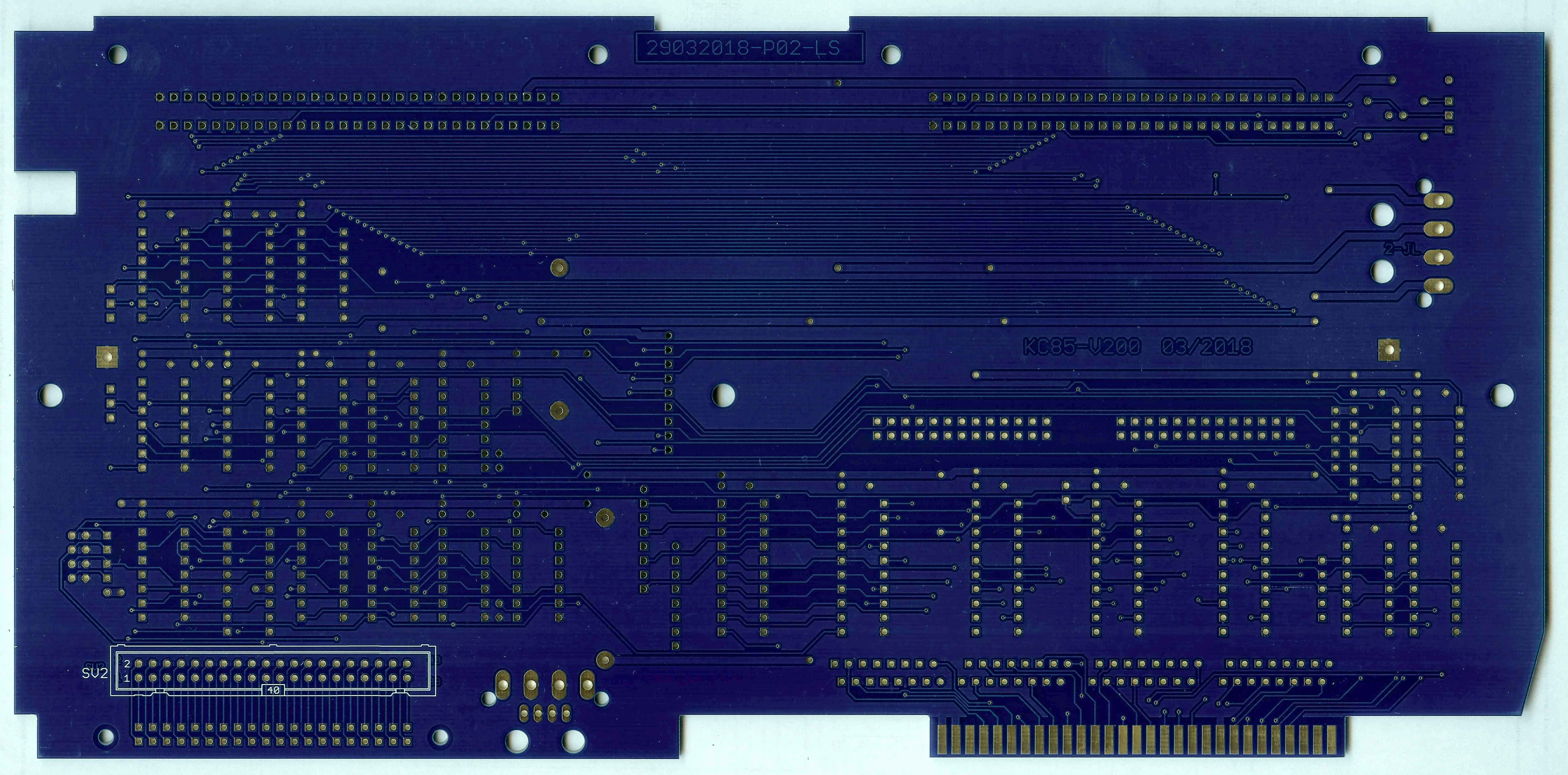

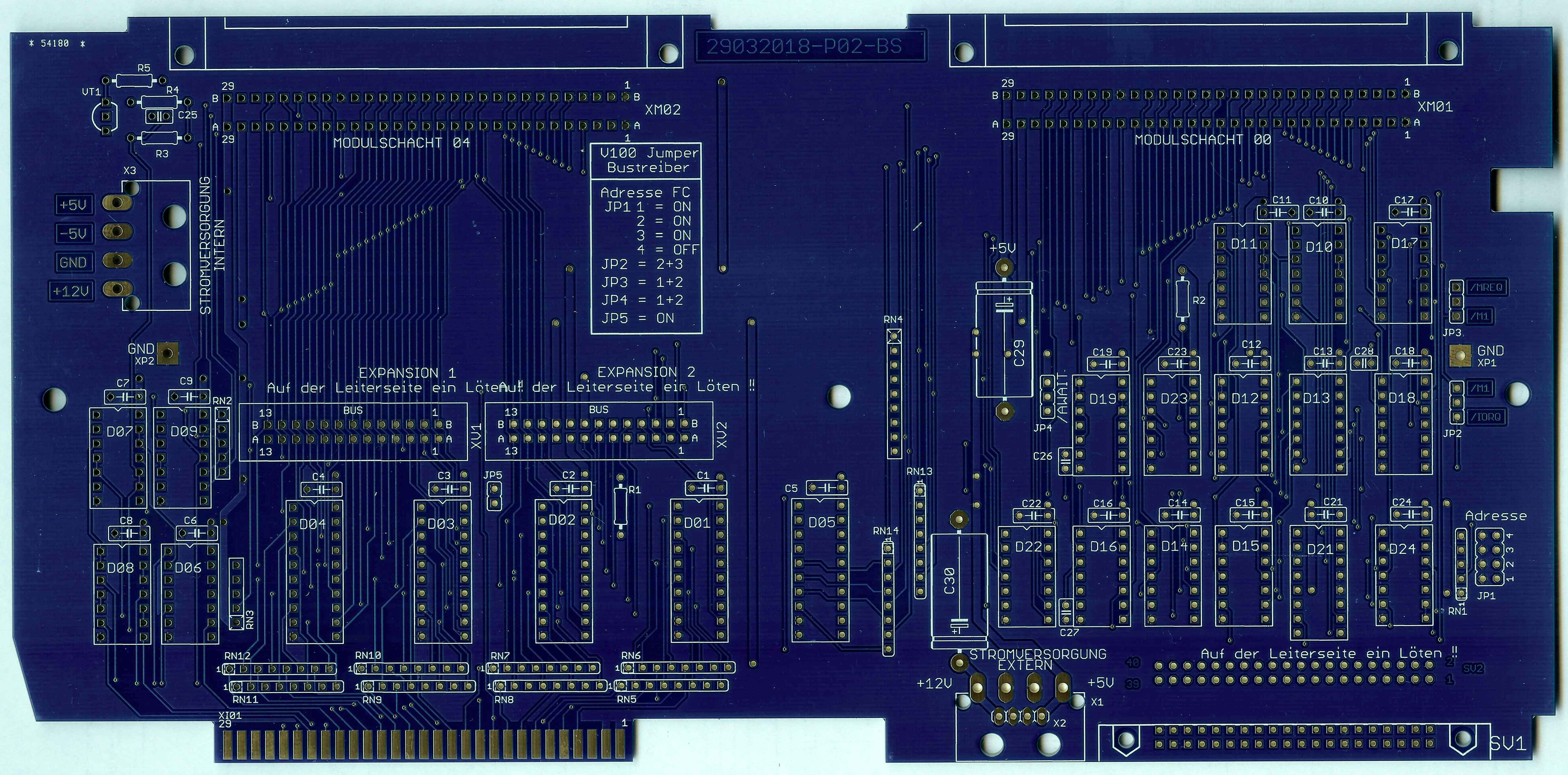

D008 (B-Seite) D008 (L-Seite) Busplatine (B) Busplatine (L) Frontplatine (B) Frontplatine (L)
zunächst die Bilder der unbestückten Leiterplatten

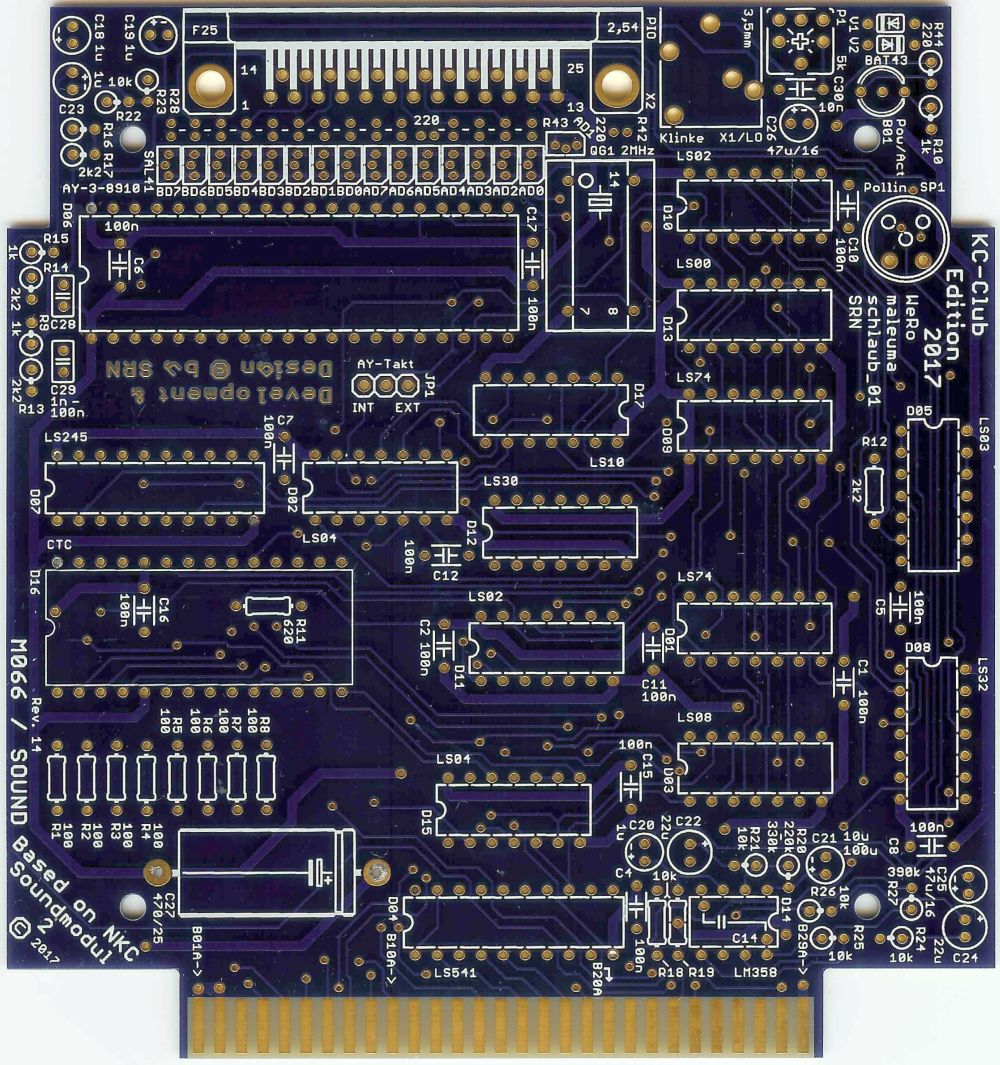

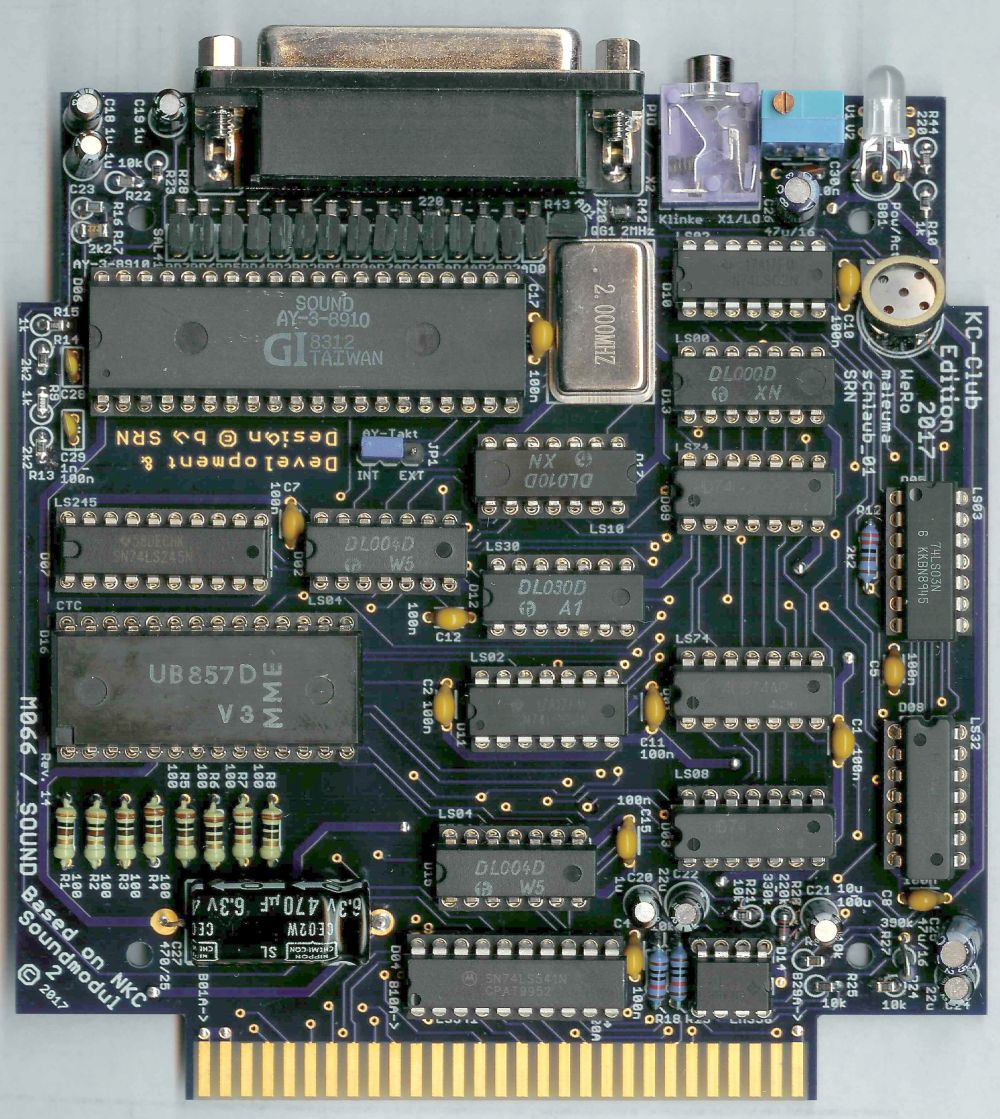

Musikmodul (M066)

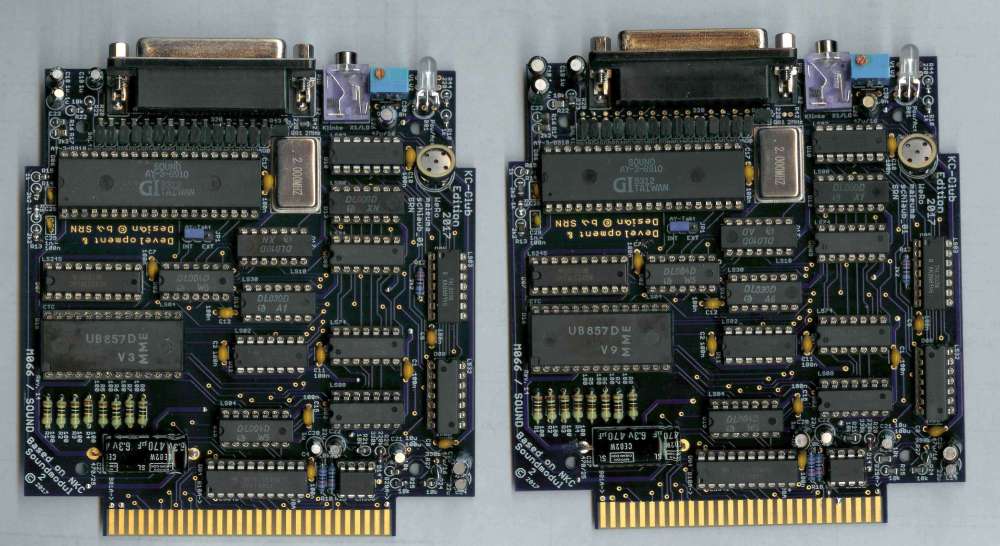

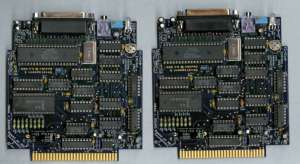

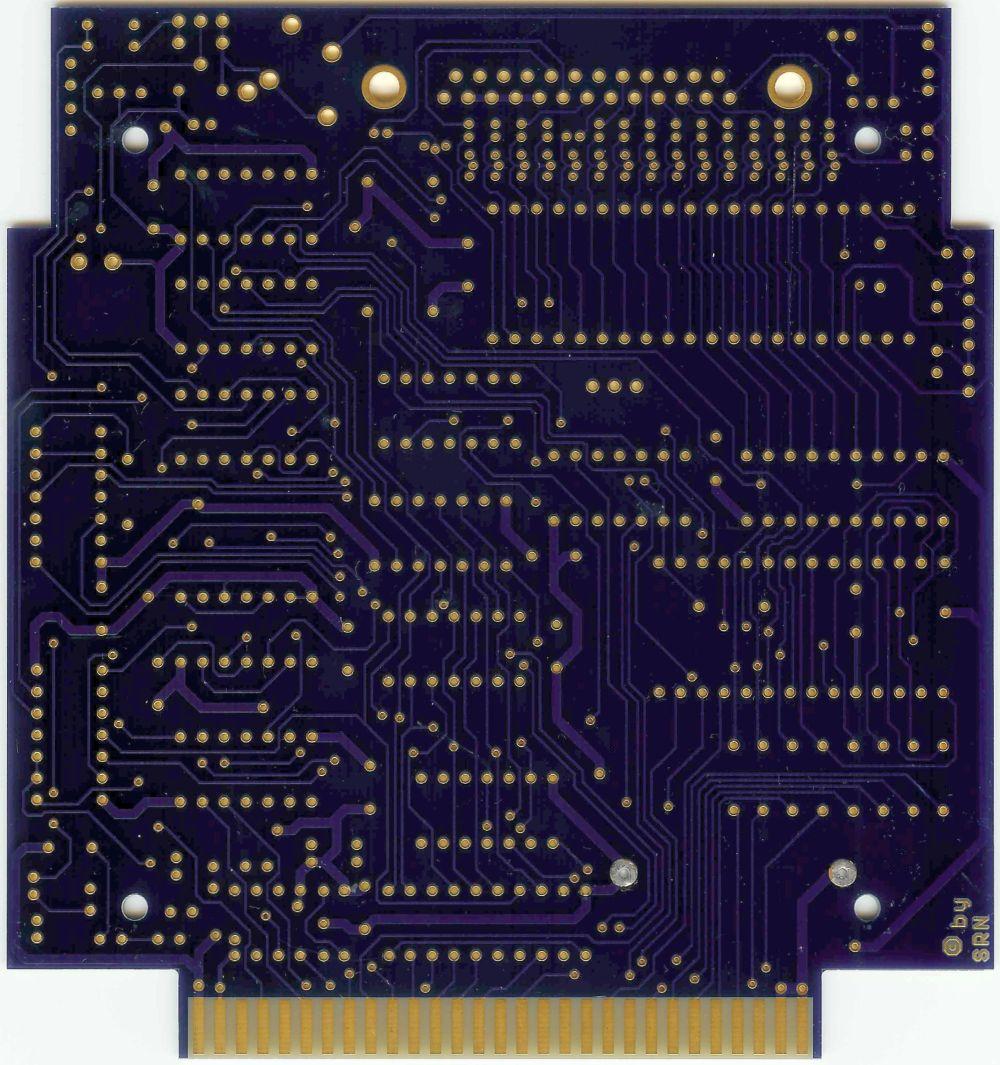

Leiterplatte (B-Seite) Leiterplatte (L-Seite) Modul komplett 2 Sück Kleinserie
EPROM-Inhalte
Bezeichnung Dateigröße Datum
CAOS22A (CAOS22F?) 2,048 Bytes 14. 11. 2005
CAOS22E 2,048 Bytes 15. 11. 2005

CAOS31 8,192 Bytes 24. 04. 2005 (D02, links, BM604)
CAOS3134 16,384 Bytes 24. 04. 2005
CAOS34I 8,192 Bytes 24. 04. 2005

CAOS42C 4,096 Bytes 06. 09. 2009 (BM207)
CAOS42E 8,192 Bytes 06. 09. 2009
CAOS42USER 8,192 Bytes 06. 09. 2009 (BM600 - BASIC)

CAOS44C 8,192 Bytes 10. 04. 2005
CAOS44E 8,192 Bytes 10. 04. 2005
CAOS44USER 32,768 Bytes 11. 04. 2005

CAOS45C 8,192 Bytes 08. 07. 2012
CAOS45E 8,192 Bytes 08. 07. 2012
CAOS45USER 32,768 Bytes 08. 07. 2012

D004 (V2.0) 8,192 Bytes 11. 02. 2006
D004 (V3.1) 8,192 Bytes 18. 07. 2009
D004 (V3.2 8,192 Bytes 18. 07. 2009
D005 (Tastatur) 2,048 Bytes 11. 04. 2005

Letzte Bearbeitung: 28. 07. 2024
