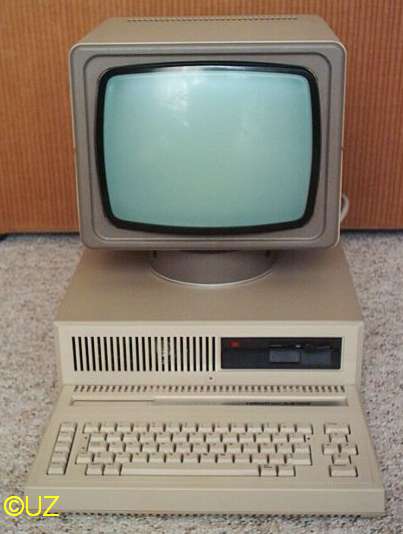

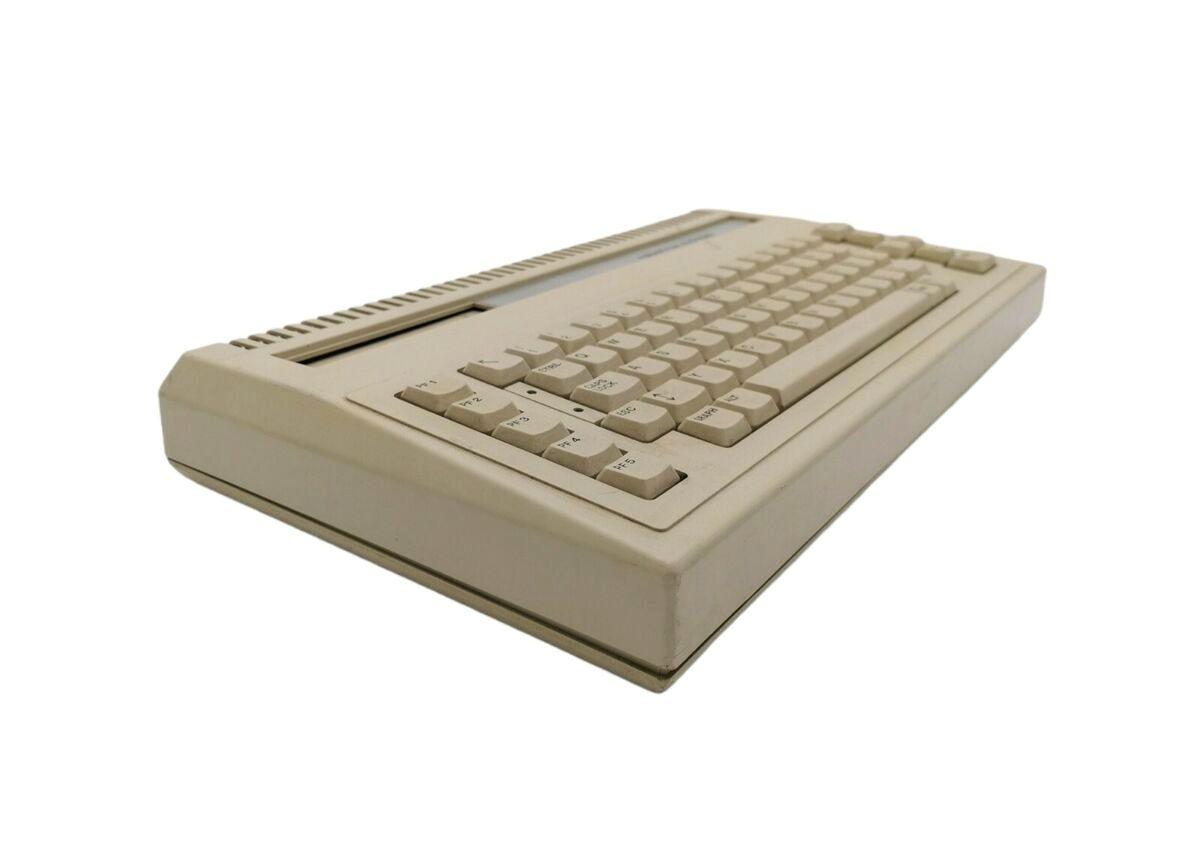

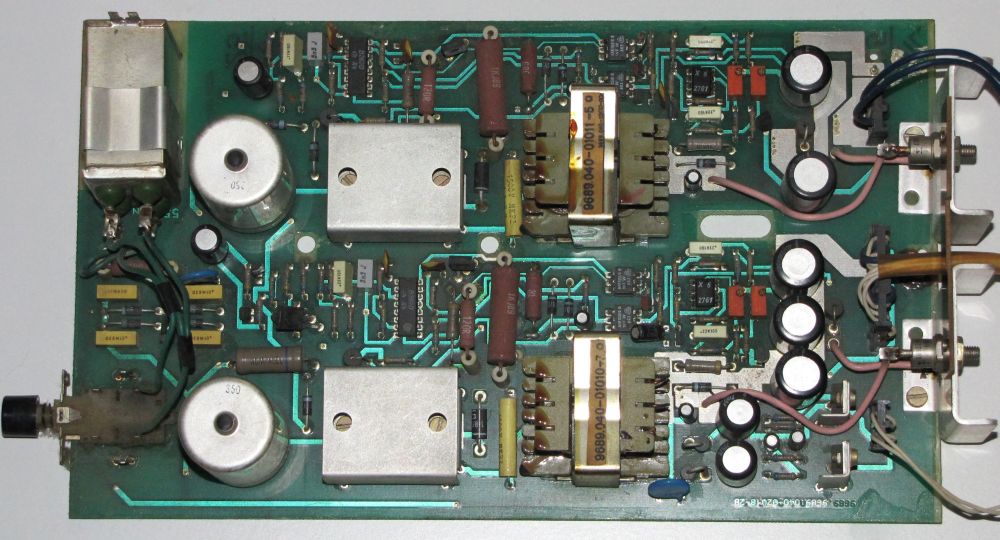

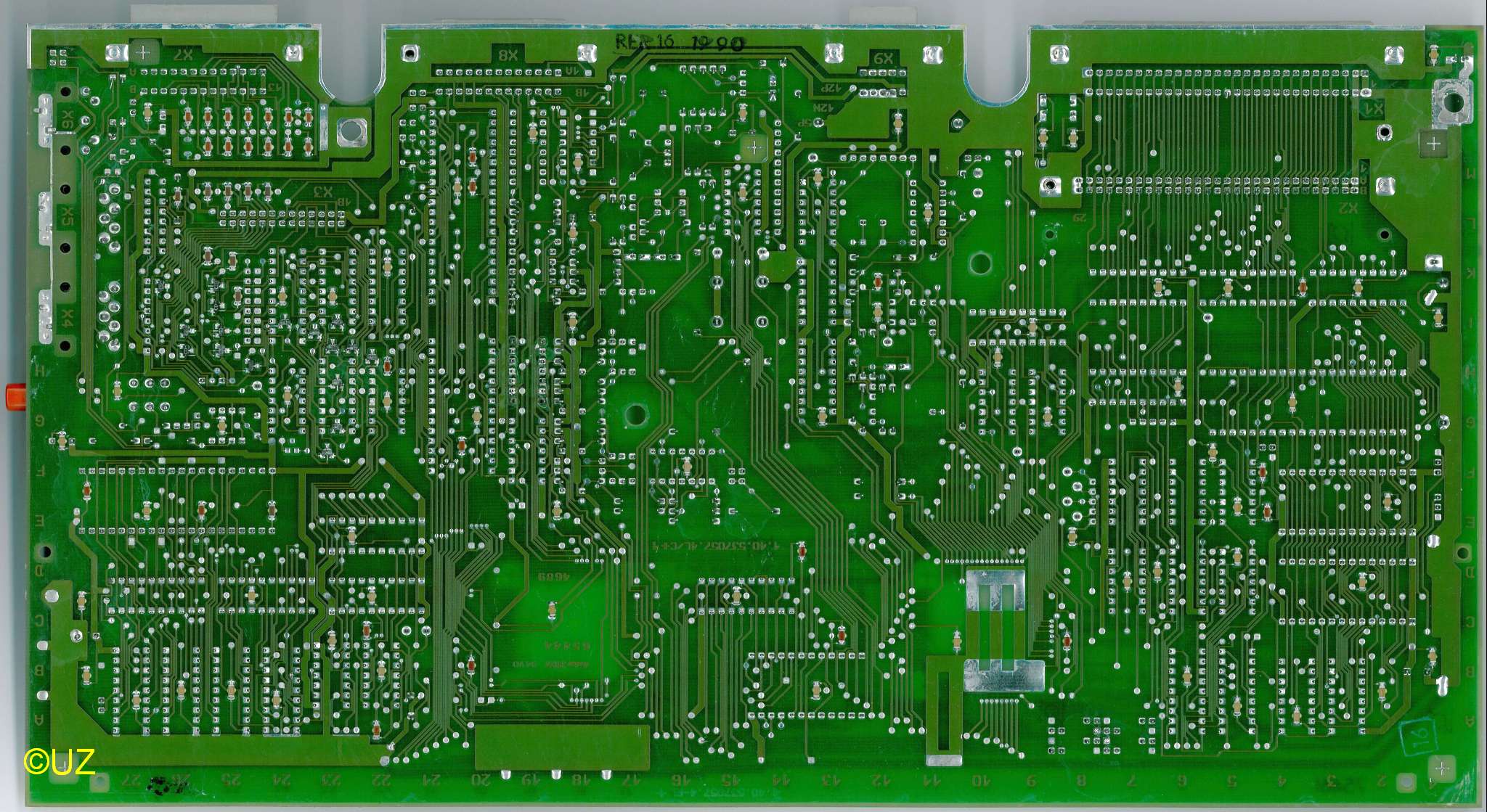

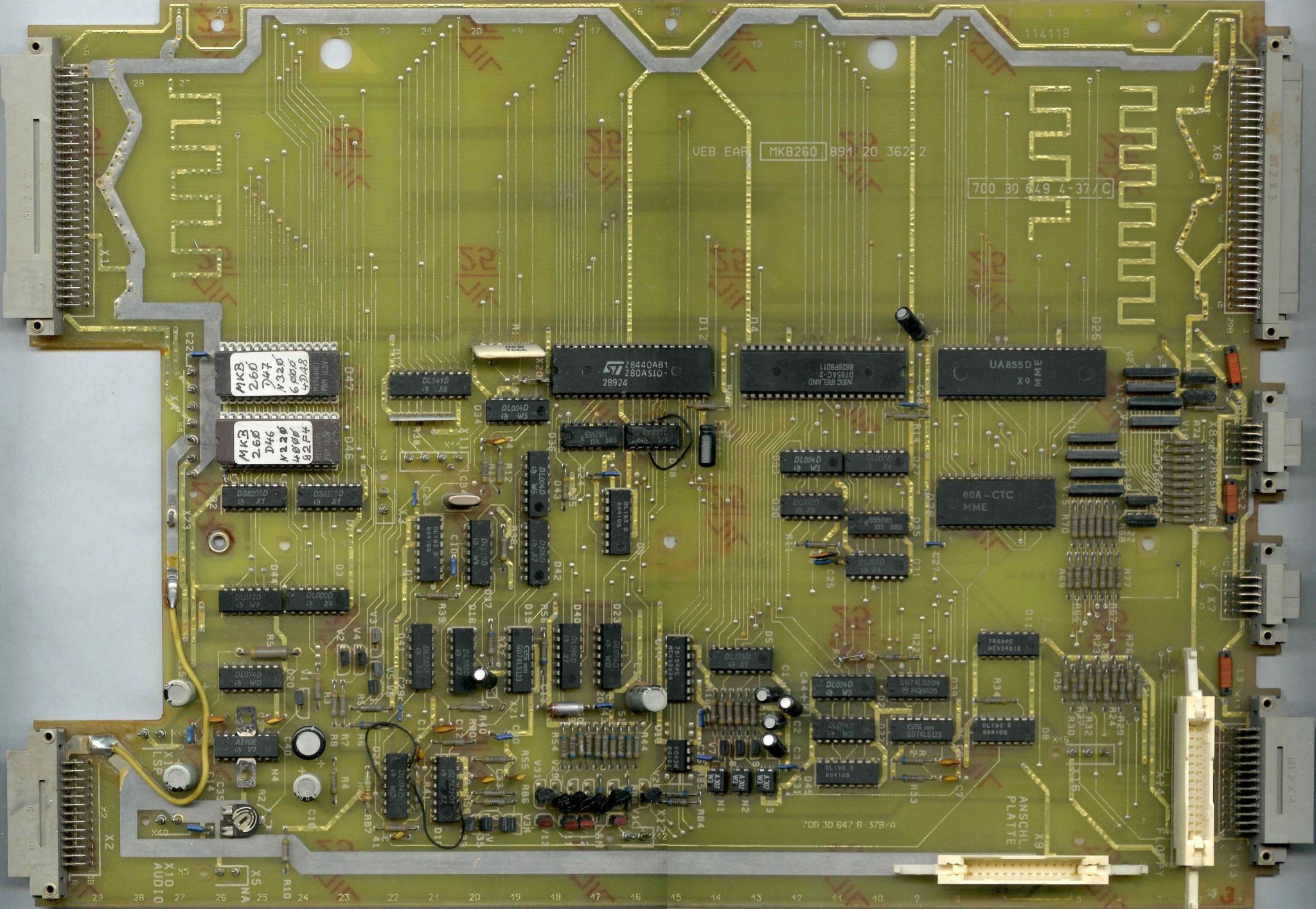

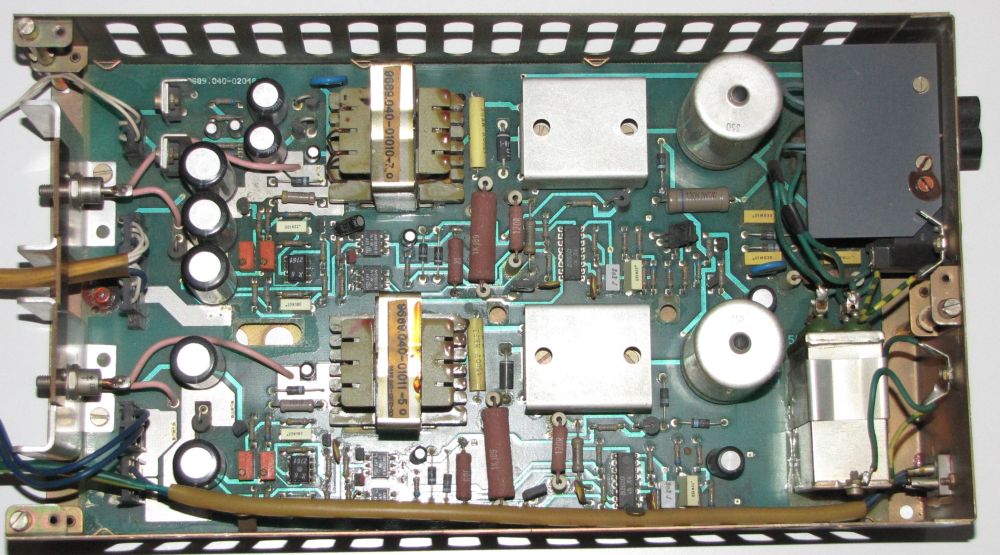

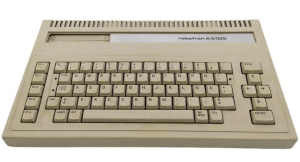

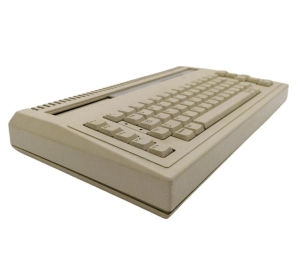

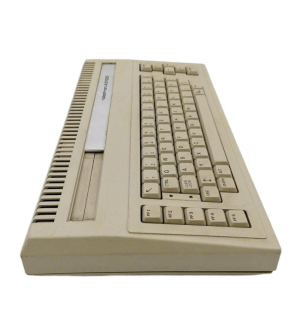

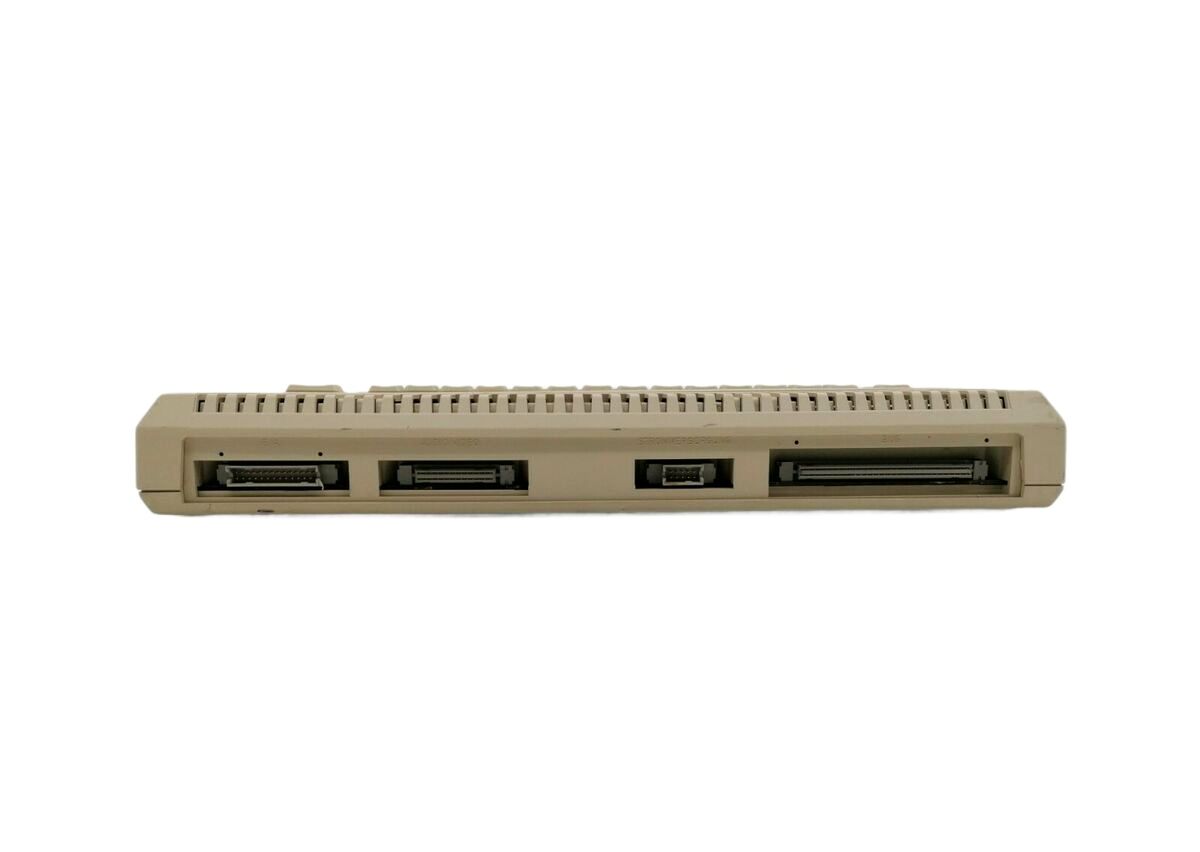

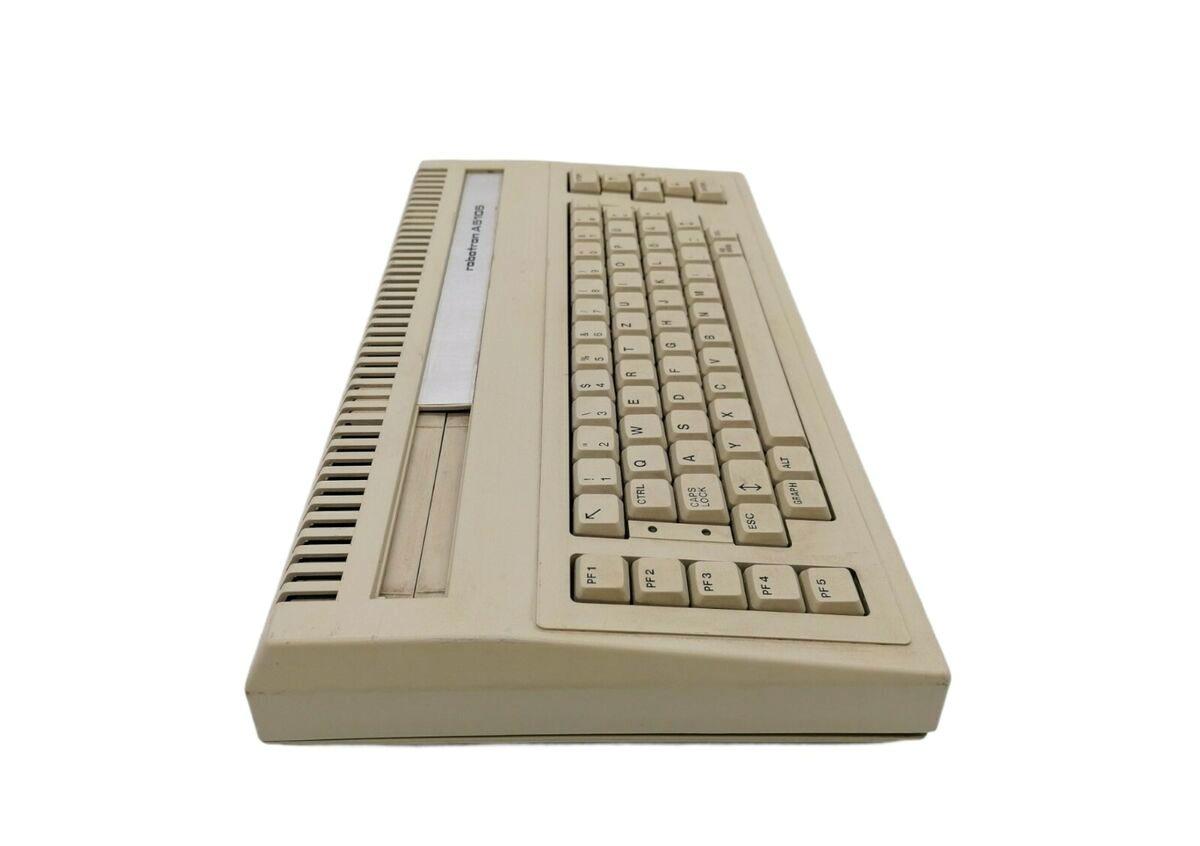

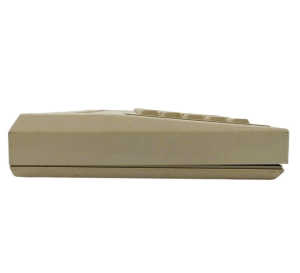

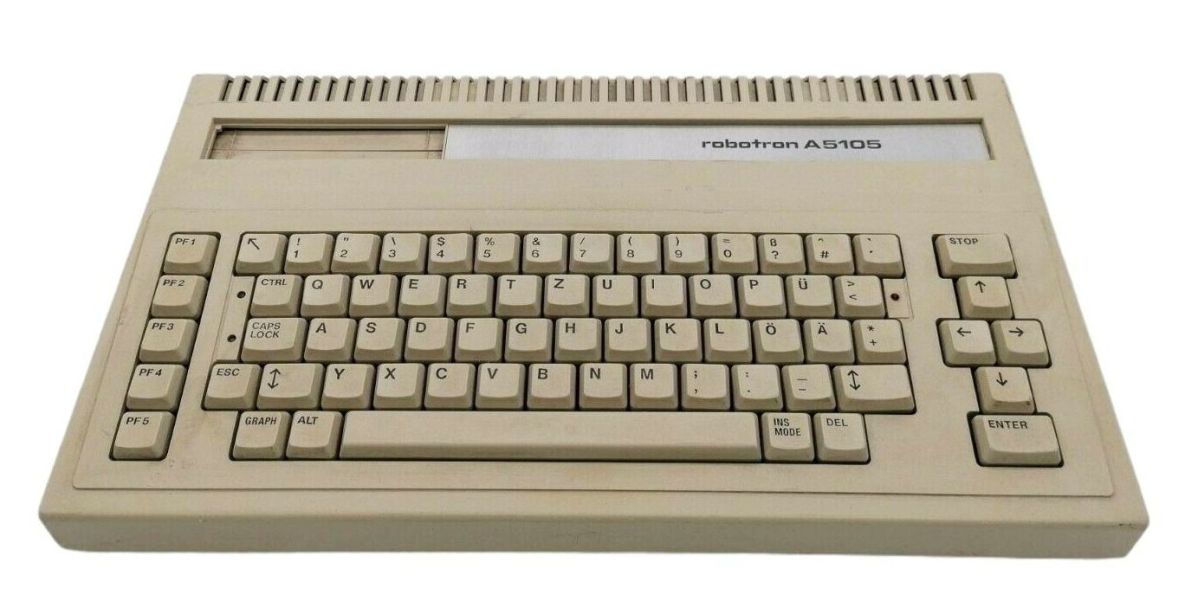

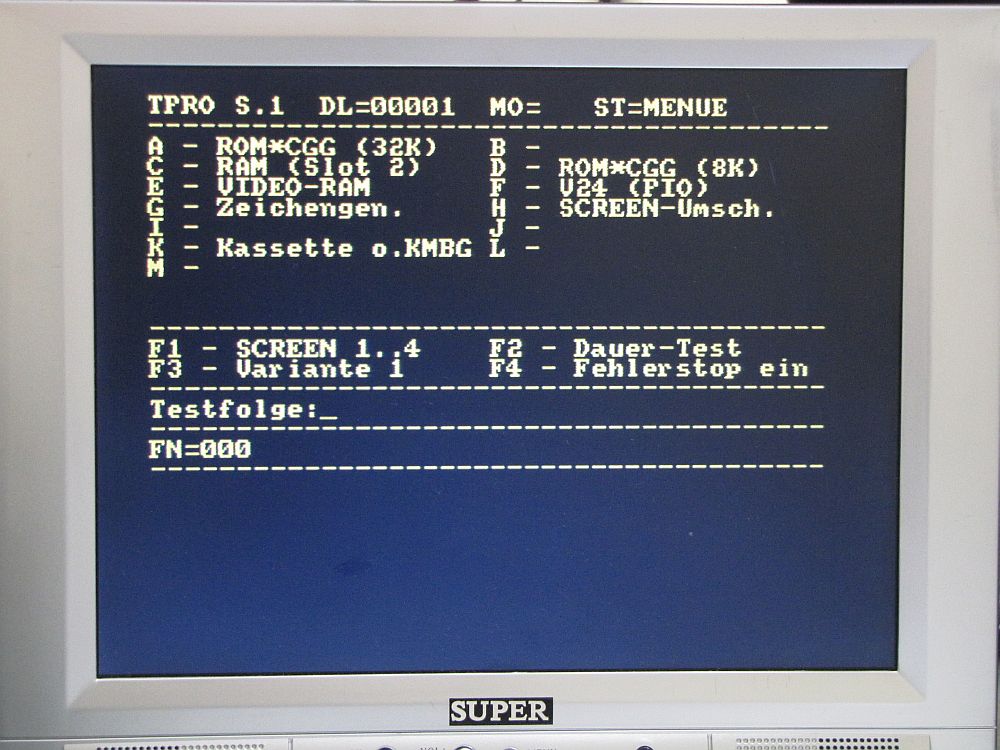

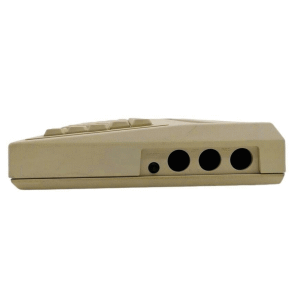

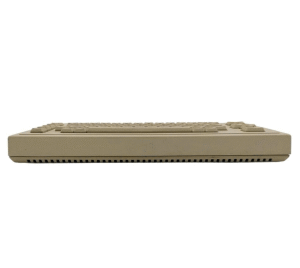

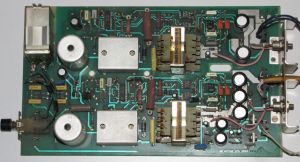

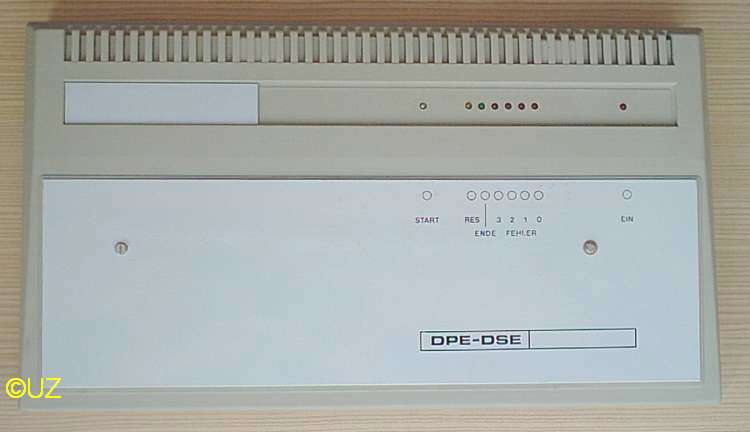

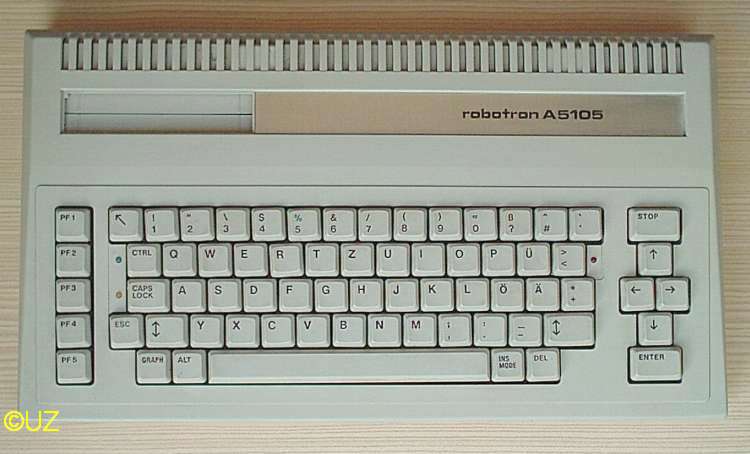

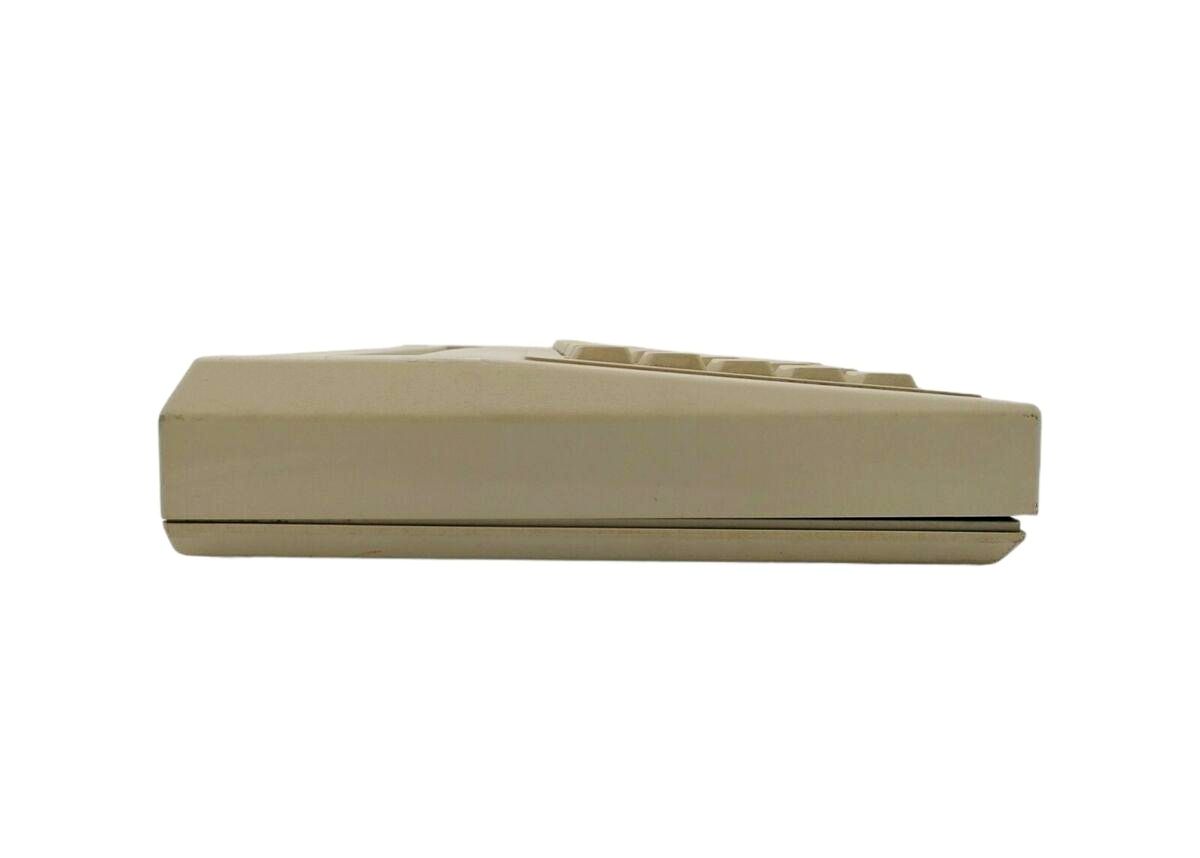

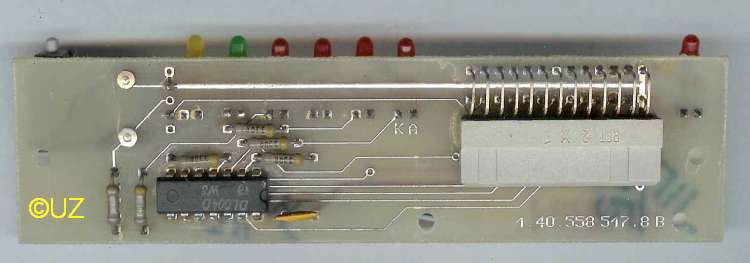

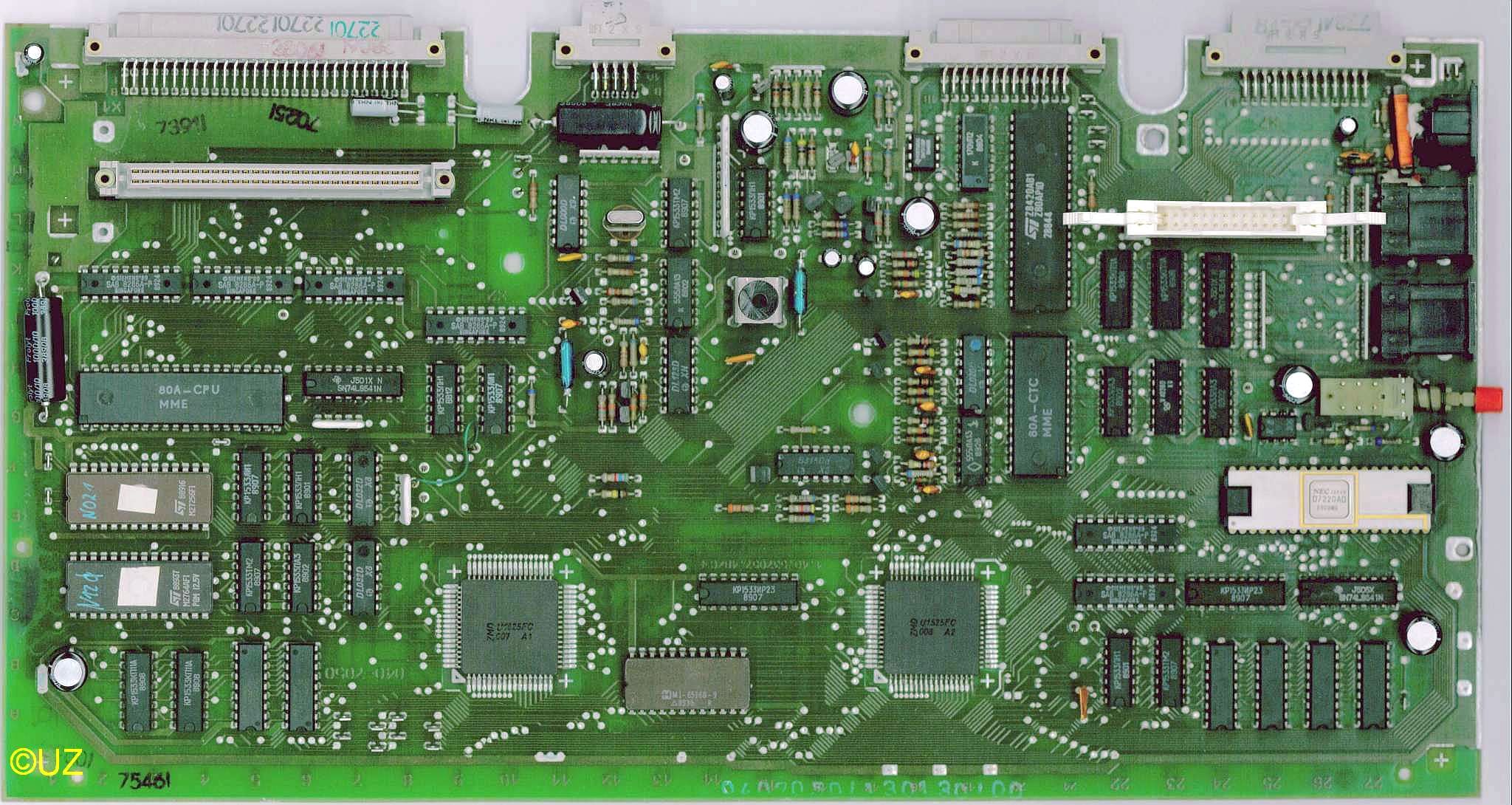

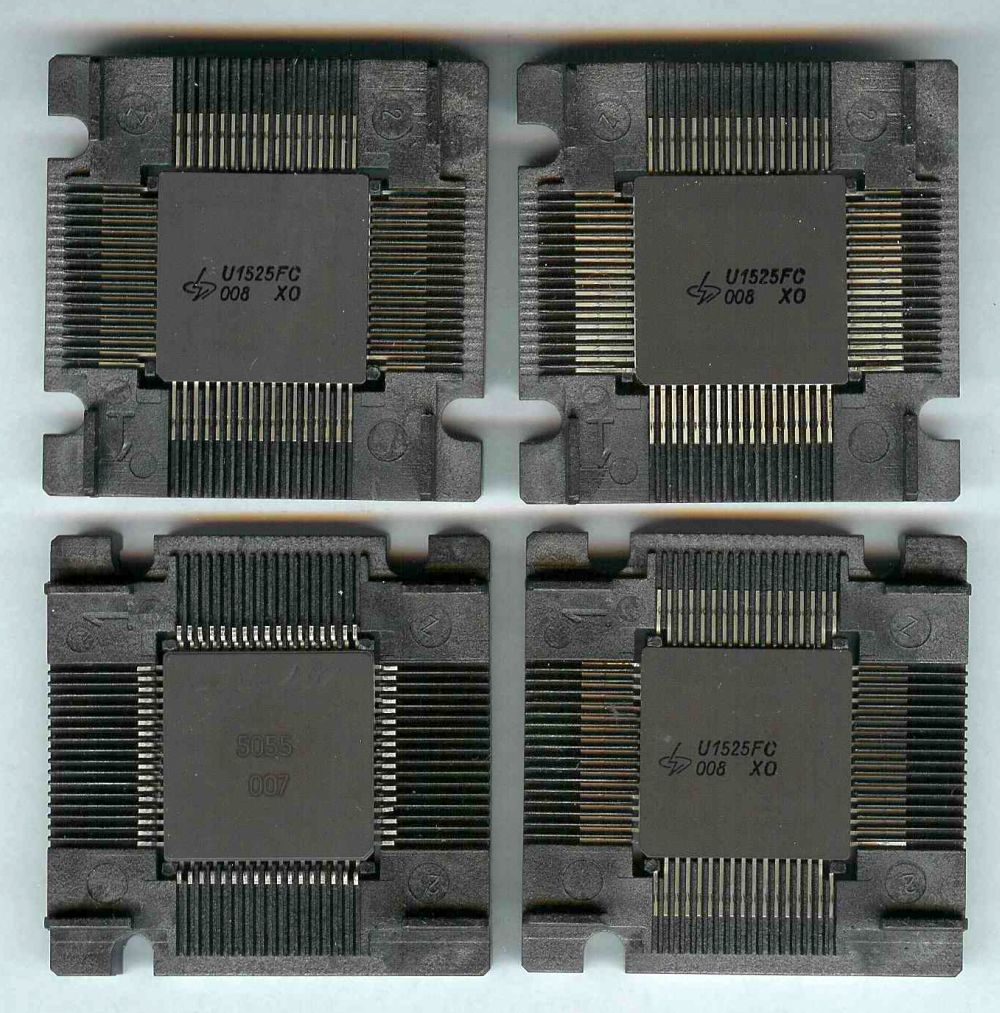

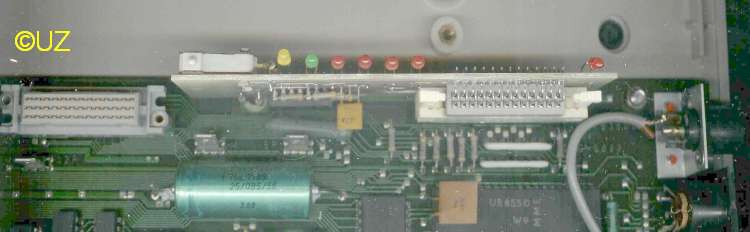

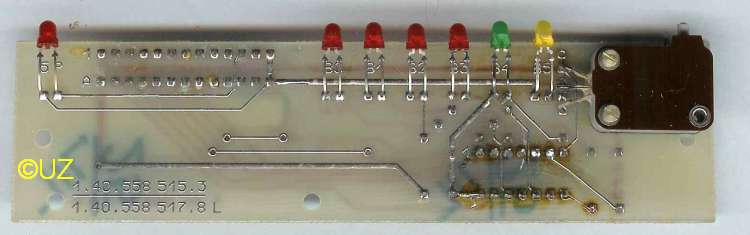

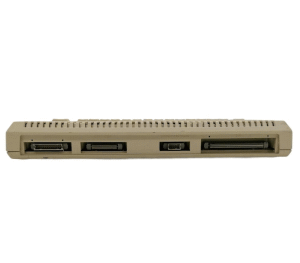

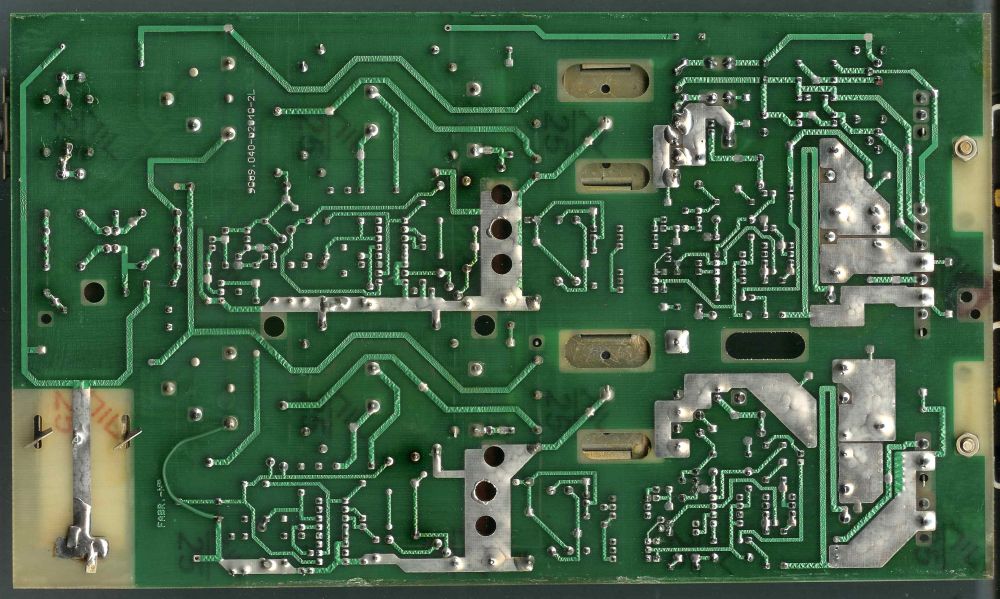

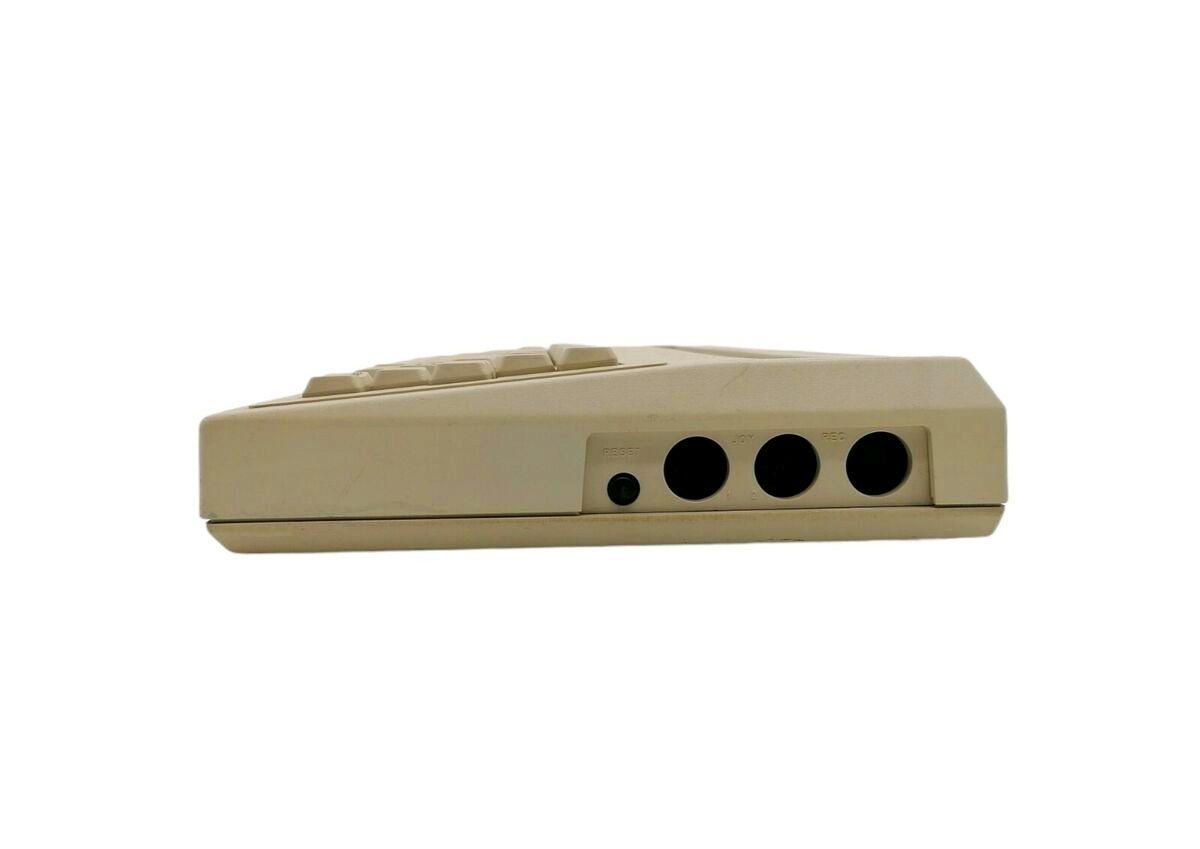

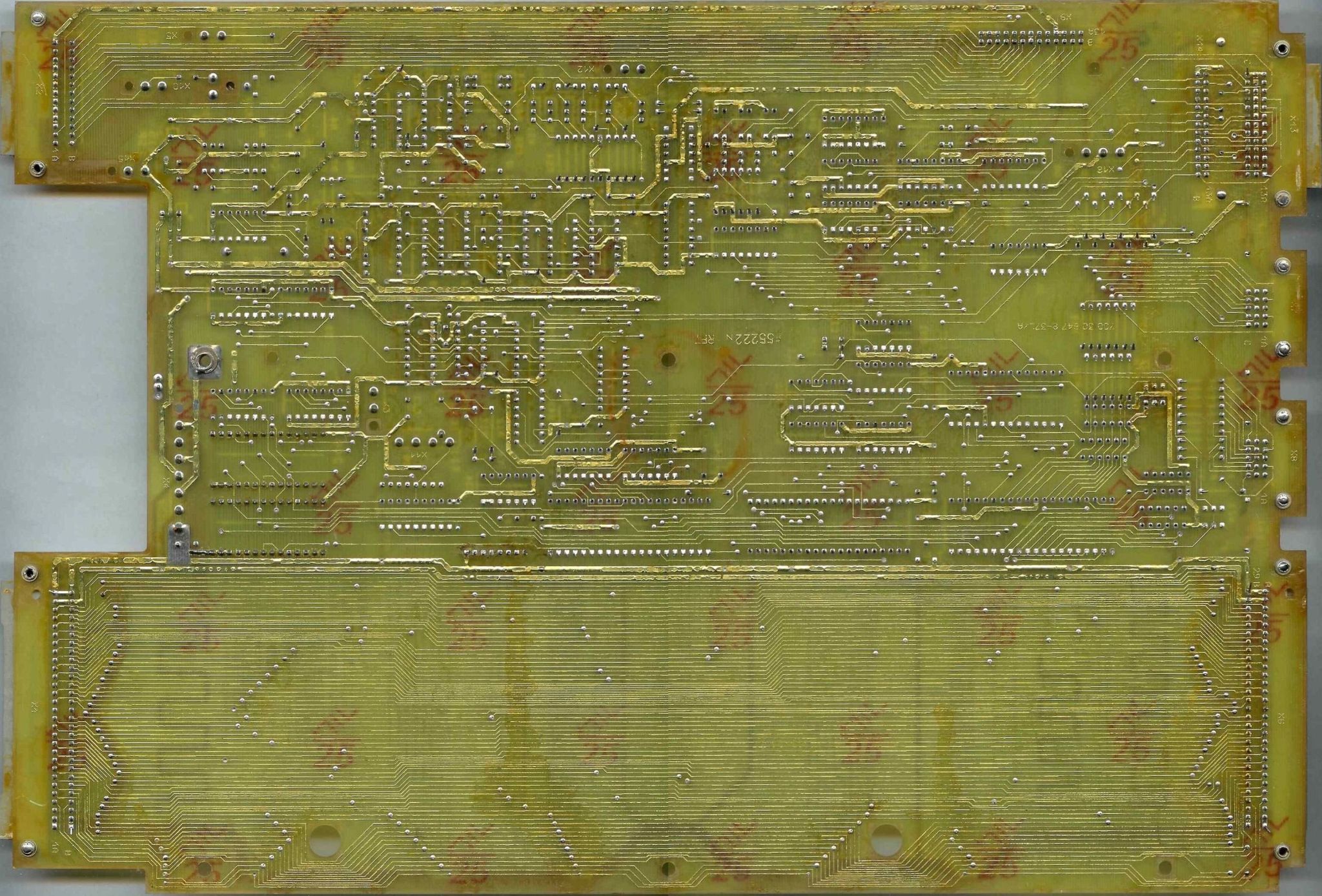

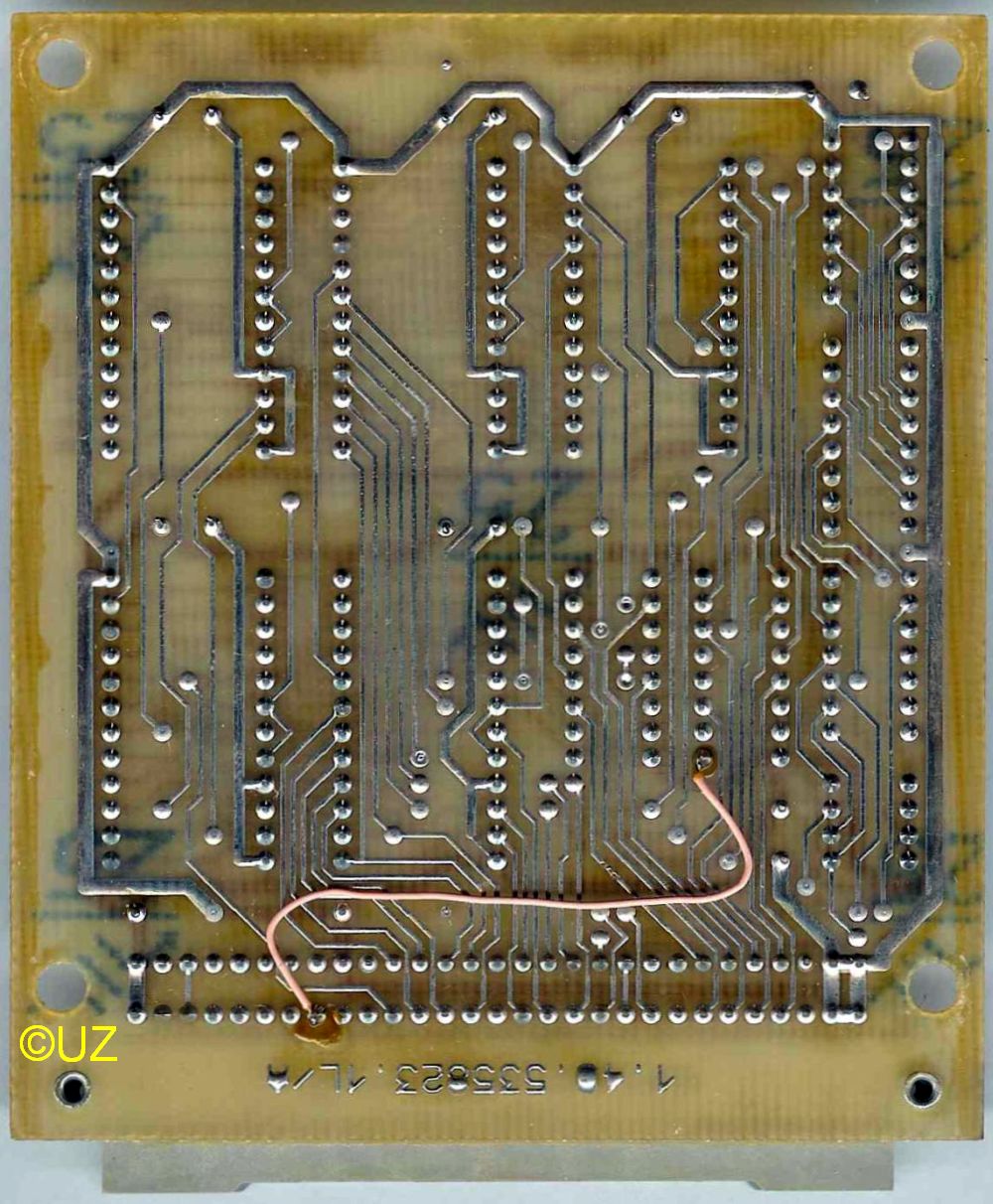

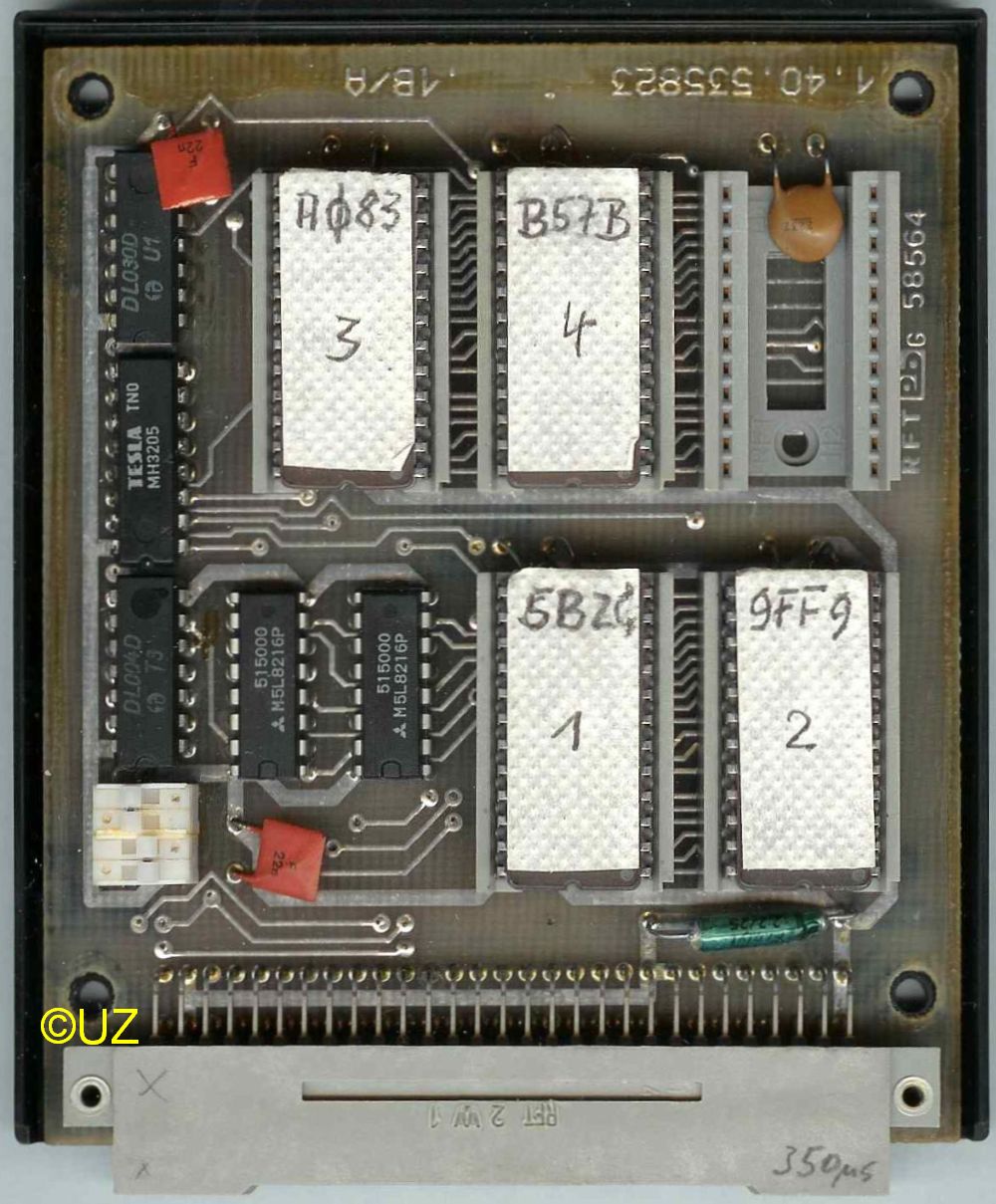

Bildungscomputer BIC (A5105) und ALBA-PC Hardware: Hinweis: Dateien mit der Länge 0 Bytes sind in Arbeit. Komplettsystem Computergrundgerät (CGG) Dauerprüfeinrichtung-DSE (PM1) Der Bildungscomputer (BIC alias A5105) besteht aus drei Funktionseinheiten: - dem Computergrundgerät (CGG) alias K1505, - der Diskettenspeichereinheit (DSE) alias K5651 und - dem Monitor K7222.25. In der "Tastatur" steckt der eigentliche Rechner, während in der Diskettenspeichereinheit der Floppykontroller, ein Floppylaufwerk, die Schaltung für das BIC-LAN und das Netzteil untergebracht sind. Alle weiteren wichtigen Daten, Betriebsanleitung, Beschreibungen zu den Geräten sind in den Betriebsdokumentationen zu finden. Nach Angabe in einer Dokumentation der Erzeugnislinie Kleincomputer/Bildungscomputer von Robotron wurden etwa 5000 Stück dieses Rechners von Robotron hergestellt. Hinweis: In den Original-Unterlagen waren die Tasten CTRL, ESC und GRAPH gegenüber der Original-Hardware vertauscht (ist in den digitalisierten Unter­lagen korrigiert). Leider war die Tastenbelegung in der Dokumentation sinnvoller als im Original. Vor allem die Lage von CTRL (wird vor allem unter CP/M viel häufiger benutzt als GRAPH) ist sehr gewöhnungsbedürftig. Technischen Daten: Prozessor Z80-CPU (UA880D) Taktfrequenz ca. 3,75 MHz Betriebssysteme RBASIC in 40K ROM im CGG, SCPXA5105 in 16K ROM (CP/M) in der DSE Speicher intern 64K RAM (Arbeitsspeicher), Erweiterung durch Ergänzungsmodule möglich Video-Speicher intern 64K x 16 Bits (Video-RAM) - insgesamt 128K Videoausgang RGBS (bis zu 16 Farben, 40/80 Zeichen, mehrere Bildschirme), BAS-Ausgang (s/w) Videoausgabe vertikal 50 Hz, horizontal 15,5 kHz Monitor 12"-Monitor robotron K7222.25 (grün) oder Farbmonitor oder TV-Gerät über RGB Bildaufbau alphanumerisch: 25 Zeilen x 40 Zeichen in 16 Vorder- und 8 Hintergrundfarben oder 25 Zeilen x 80 Zeichen in 16 Vorder- und 8 Hintergrundfarben Grafikausgabe: 320 x 200 Bildpunkte in 4 aus 16 Farben oder 640 x 200 Bildpunkte in 4 aus 16 Farben oder 320 x 200 Bildpunkte mit 16 Farben je Punkt Tonausgabe 3 Kanäle, 8 Oktaven über Lautsprecher in der DSE oder externes Gerät (Fernseher/Verstärker) Tastatur Schreibmaschinentastatur mit 69 Tasten (ASCII, Grafik, 5 frei programmierbar) Zeichensatz 256 Zeichen, verschiedene Zeichensätze ladbar Massenspeicher Diskettenlaufwerk 5,25", 80 Spuren (Standardformat 780k) Floppykontroller U8272 für Sektorgrößen von 128, 256, 512 und 1024 Bytes Anschlüsse V.24-Druckerinterface (unidirektional) V.24-Plotterinterface (bidirektional) 2 x 8-Bit-Parallelinterface (als CENTRONICS-Interface programmierbar) lokales Netz (ROLANET-kompatibel) Kassettenrekorder 2 x Spielhebel 2 x Erweiterungsslots Anschluß für 2 Diskettenlaufwerke Monitor Leistungsaufnahme 220V/50Hz, ca. 80W (CGG + DSE + Monitor) Abmessungen (BxTxH) CGG:     390 x 220 x 50 mm DSE:     390 x 400 x 135 mm Monitor: 340 x 325 x 260 mm Der BIC ist ein MSX Rechner bzw. sehr stark mit MSX verwandt! (nach Recherchen von Cornelius K.) Der Grafikchip ist ein anderer als bei den MSX-Systemen (eigentlich ist er ein sogar besserer Chip als bei MSX1) Die SCREEN-Nummern wurden abgeändert. Dadurch gibt es, auf die jeweiligen SCREENs bezogen, auch andere Speicheradressen. Der nachgebaute AY-Soundchip muß negiert programmiert werden. Beim Koordinatensystem ist der 0-Punkt der Y-Achse vertauscht. Der Sprite-Befehl muß in leicht veränderter Form genutzt werden. Die Befehle VPEEK und VPOKE (MSX) heißen im RBASIC VDEEK und VDOKE Ein Wechsel zwischen RBASIC und CP/M ist nur über RESET möglich, bei MSX gibt es dafür einen Befehl.  Computergrundgerät (CGG) Schaltung, Lageplan, Leiterbilder Schaltbild Rechnerplatine - CGG 245,311 Bytes 23. 04. 2025 Lageplan Rechnerplatine - CGG 123,041 Bytes 18. 02. 2022 Leiterbilder Rechnerplatine - CGG 0 Bytes Tastaturmatrix 8,056 Bytes 17. 01. 2015 Bilder CGG-Platine B-Seite CGG-Platine L-Seite Gate-Array-Schaltkreise Diskettenspeichereinheit (DSE) Schaltung, Lageplan, Leiterbilder Schaltbild - DSE 115,035 Bytes 15. 07. 2008 Lageplan - DSE 183,767 Bytes 18. 04. 2003 Leiterbilder - DSE 0 Bytes 17. 02. 2003 Schaltbild DSE-Netzteil 98,584 Bytes 22. 11. 2018 Lageplan DSE-Netzteil 404,990 Bytes 23. 11. 2018 Leiterbilder DSE-Netzteil 188,343 Bytes 22. 11. 2018 Entgegen allen Angaben im Stromlaufplan und im Lageplan zum Netzteil und der DSE-Platine sind im vorliegenden Original die Anschlüsse 12PHS und 12NHS an den Kontakten X1:3 und X1:2 vertauscht. Bilder DSE-Platine B-Seite DSE-Platine L-Seite DSE-Netzteil geöffnet DSE-NT-Platine B-Seite DSE-NT-Platine L-Seite Serviceunterlagen Dokumentation Serviceunterlagen Teil 1 *) 234,342 Bytes 08. 09. 2008 Serviceunterlagen Teil 2 *) 41,984 Bytes 17. 09. 2008 Serviceunterlagen Anhang *) 107,210 Bytes 15. 09. 2008 *) aus dem Fundus von Dietmar R., Pulsnitz Die Original-Serviceunterlagen Teil 2 enthalten auch die Stücklisten, Schalt- und Lagepläne. Sie sind hier nicht nochmal enthalten. Schaltbild, Lageplan, Leiterbilder der Zusatzplatine im KC87-Prüfrechner (PM1) Zusatzplatine 119,198 Bytes 13. 09. 2008 EPROM-Inhalt des KC87-Prüfrechners 8,192 Bytes 24. 09. 2008 Bilder Zusatzplatine am KC-Board Zusatzplatine B-Seite Zusatzplatine L-Seite Die Zusatzplatine ist in den Tastatursteckverbinder der KC87-Platine gesteckt. Der EPROM-Inhalt ist der des rechten EPROMs (BASIC), der linke EPROM enthält das Betriebssystem des KC87-Prüfrechners. Durch einen Sprung zur Systemerweiterung '#' wird beim Start in die Prüfumgebung verzweigt. Prüfmodul TPRO-S Der Modul enthält ein Testprogramm für das Computergrundgerät. Gestartet wird unter RBASIC mit "CALL TPROS" (siehe Serviceunterlagen Teil 1, Seite 13). Das Bild rechts zeigt den Startbildschirm. Bei dem TPROS-Modul handelt es sich um einen umgebauten ROM-Modul des Z9001/KC87. Die Verbindung /CS an D9/6 wird getrennt und eine Verbindung von der Bussteckerleiste X1:22A (/SL3) nach D3/1 (/CS) wird hergestellt.   Modul komplett Modul geöffnet, B-Seite Modulplatine L-Seite Startbildschirm Eprominhalt 1 2,048 Bytes 14. 11. 2014 Eprominhalt 2 2,048 Bytes 14. 11. 2014 Eprominhalt 3 2,048 Bytes 14. 11. 2014 Eprominhalt 4 2,048 Bytes 14. 11. 2014

Letzte Bearbeitung: 29. 03. 2024
