Bildungscomputer BIC (ALBA PC 1505)
Hardware:


Allgemeines:
Der ALBA-PC ist ein abgerüsteter BIC. Er besteht nur aus dem Grundgerät (1), einem Diskettenlaufwerk DS1505.1 mit dem dazugehörigen Kontroller-Modul (3), einem HF-Modulator 690.034.0 (5), einem Netzteil K0309 (6) und zwei Spielhebeln (4). Er wurde 1989/1990 im Handel angeboten, um die von der Volksbildung nicht mehr abgenommenen Bestände zu verkaufen. Zielgruppe waren nun Privatpersonen. Durch den angebotenen Modulator war ein Betrieb an einem häuslichen s/w-TV-Gerät möglich (Kanal 36). Die technischen Daten entsprechen denen des BIC-Grundgerätes mit Diskettenlaufwerk.
Aufgrund des in 16 Graustufen dargestellten Bildes über HF empfiehlt sich ein RGB-Kabel für den Anschluß an ein TV-Farbfernsehgerät. Für heutige Fernsehgeräte mit SCART-Eingang lohnt sich der Bau eines RGB-SCART-Kabels.

ALBA-PC Label Der ALBA-PC wurde nur "ALBA PC 1505" gelabelt, ein eigenes Typenschild besaß er wahrscheinlich nicht.
Das in den Bildern gezeigte Doppel-Diskettenlaufwerk war wohl eher eine Ausnahme.

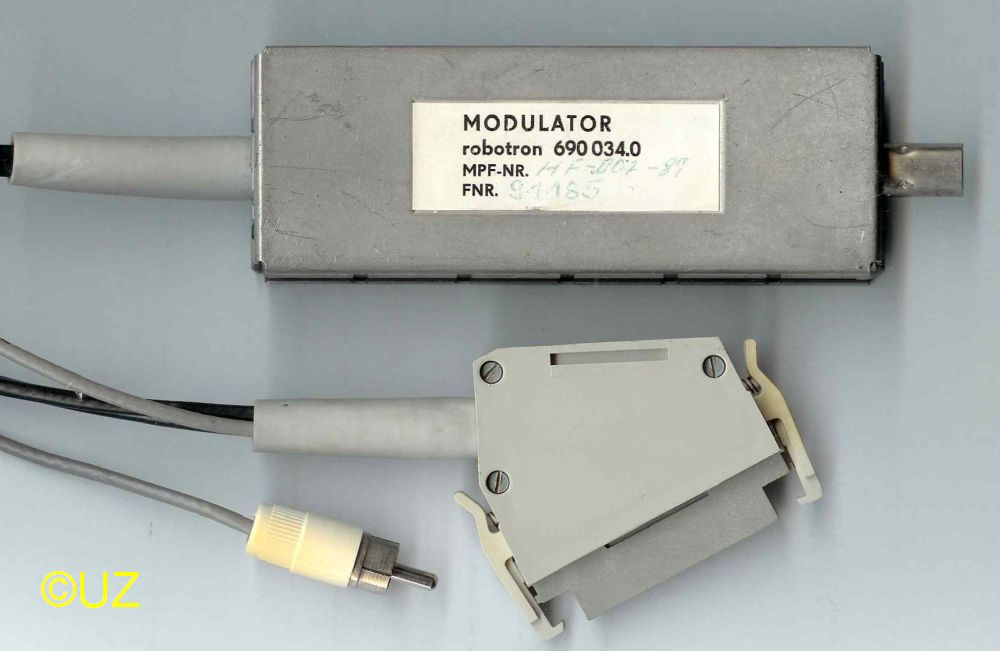

Das gezeigte Modulatorkabel enthält einen nachträglich eingebauten AV-Anschluß (Cinch-Stecker).

Die Betriebsspannung des Modulators wird aus den 12P des Grundgerätes (SSV) gewonnen und beträgt bei einer Stromaufnahme von typ. 25 mA etwa + 9,5 V. Bei flauem Bild am Fernseher kann die HF-Spannung von ca. 1 mV durch Auflöten eines 330-Ohm-Widerstandes auf R24 (1 kOhm) auf über 3mV angehoben werden, um die Bildqualität zu verbessern.

Der ALBA-PC und sein Zubehör

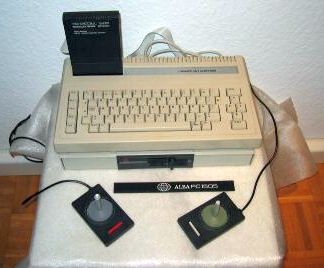

ALBA-PC komplett Grundgerät ALBA-PC komplett Spielhebel

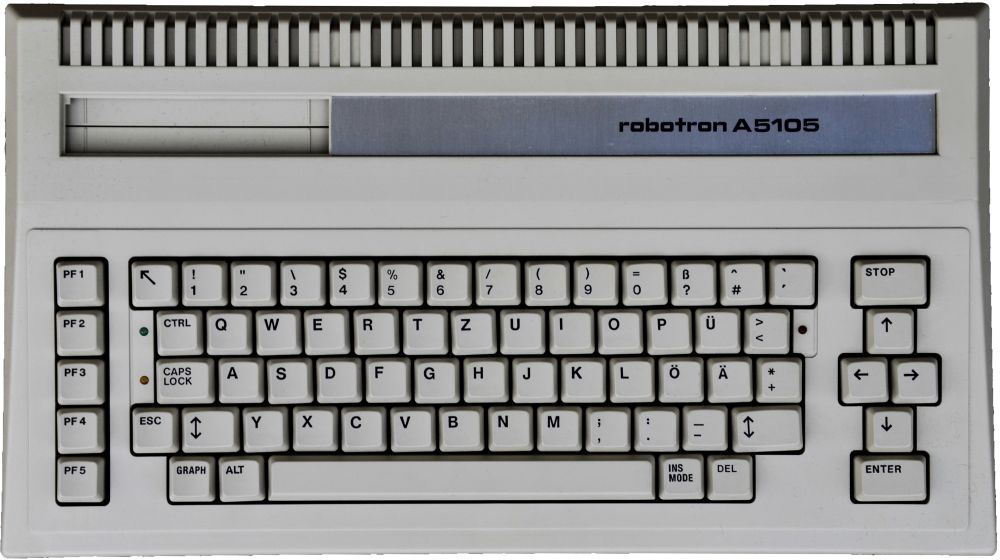

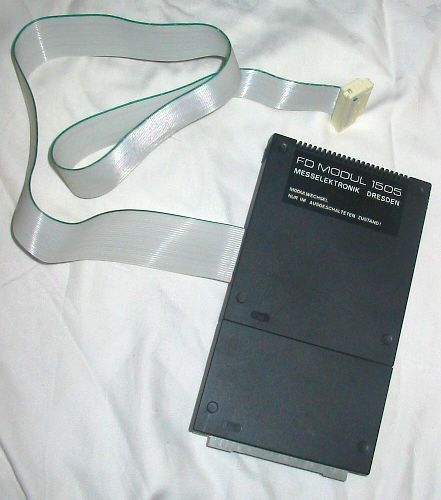

ALBA-PC komplett Grundgerät, ungelabelt (1) FDC-Modul (3) Spielhebel (4)

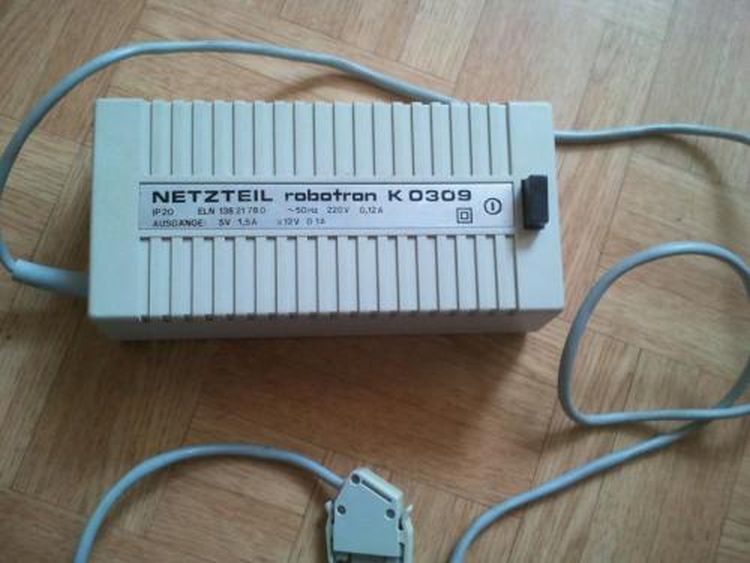

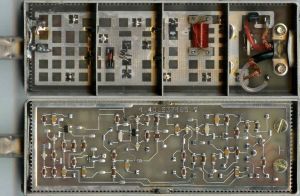

Modulator Modulator, geöffnet Netzteil

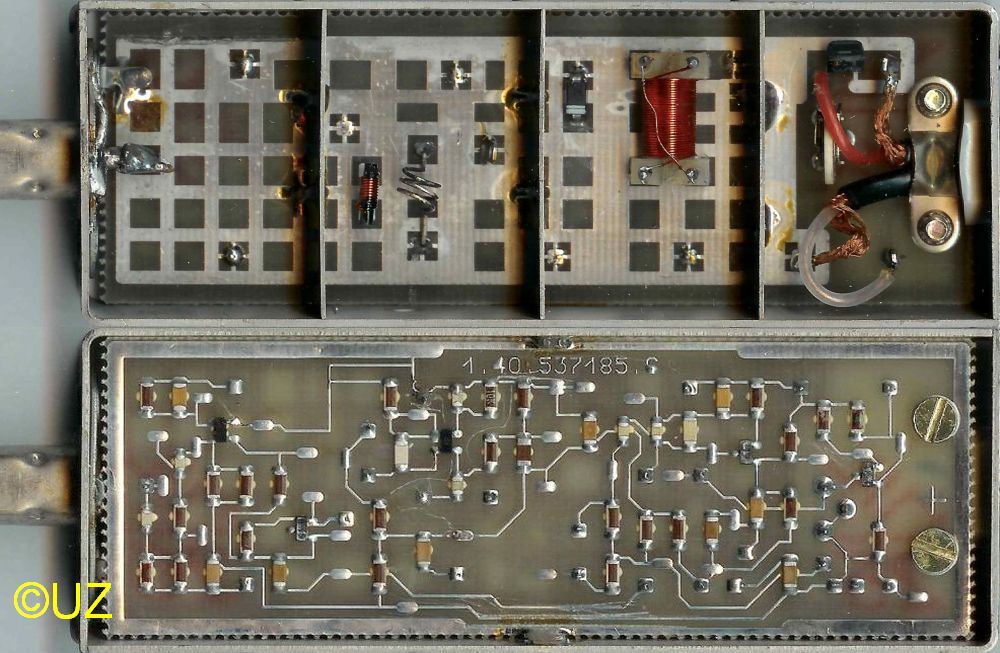

Modulator (5) Modulator, geöffnet Netzteil (6)

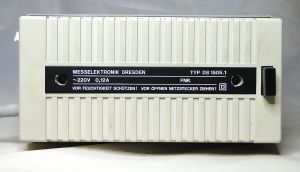

Doppel-Diskettenlaufwerk mit Netzteil

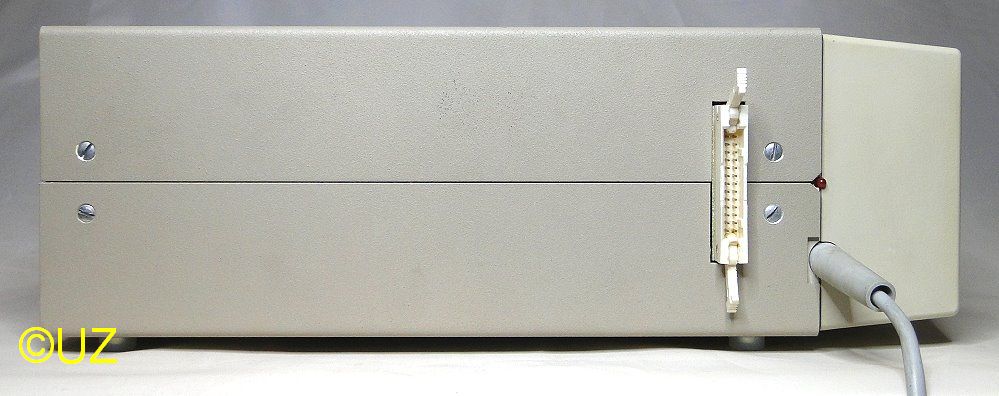

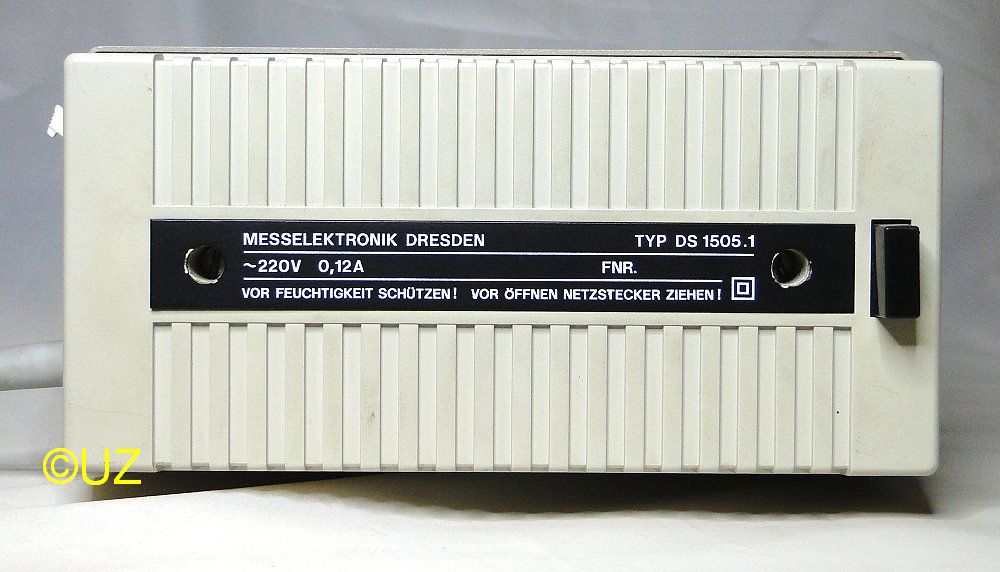

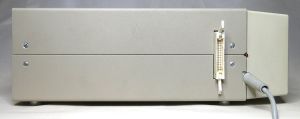

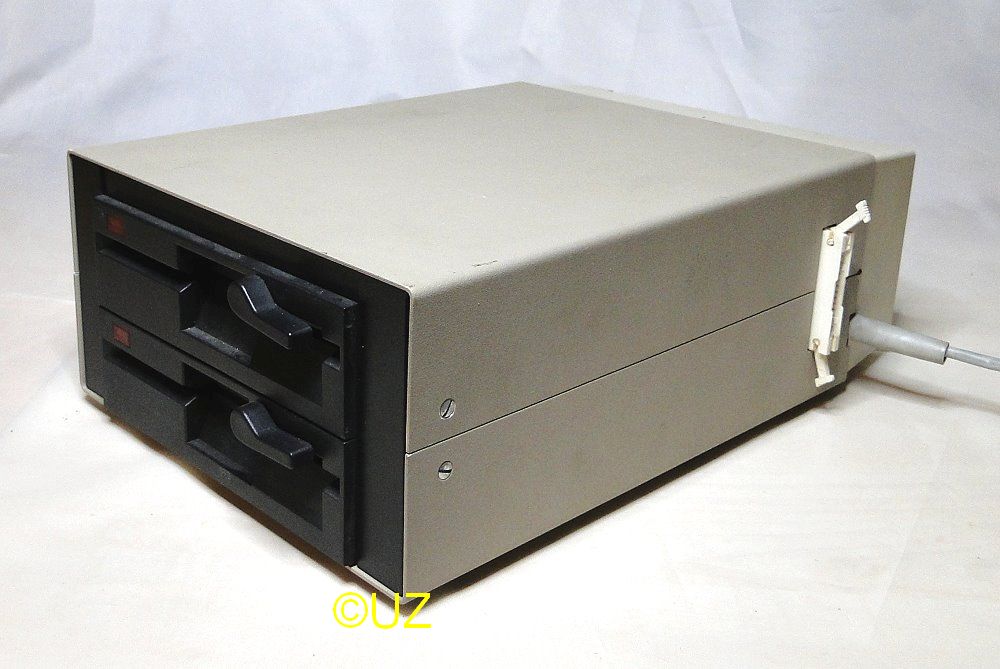

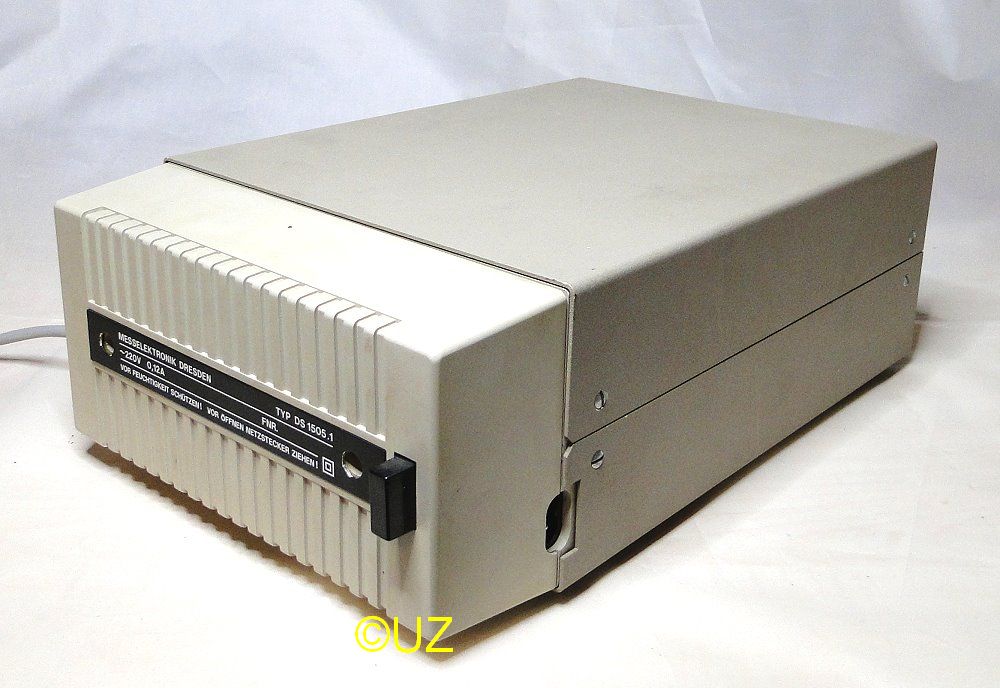

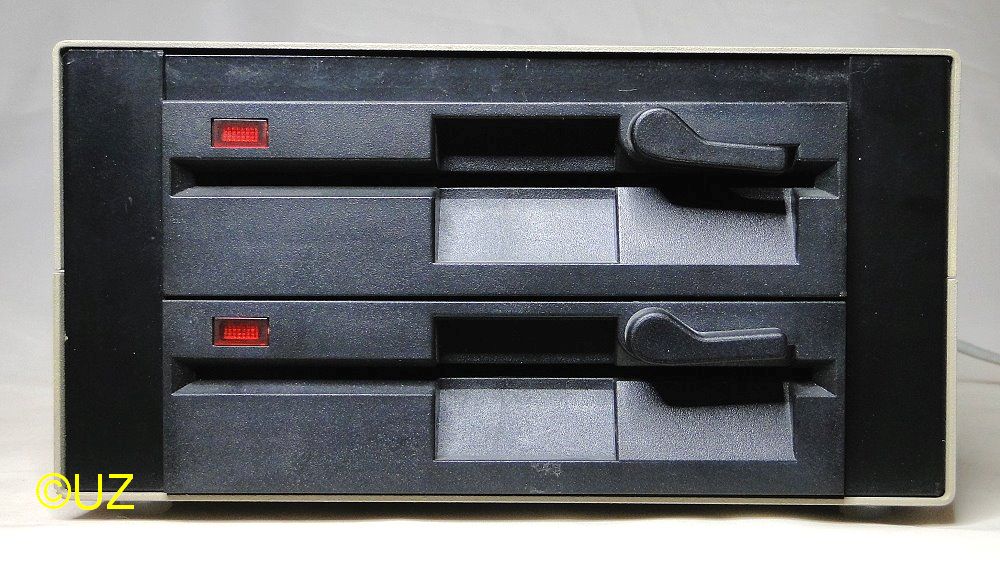

Vorderansicht Rückansicht von vorn von hinten

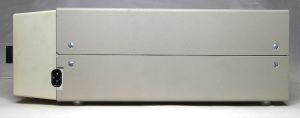

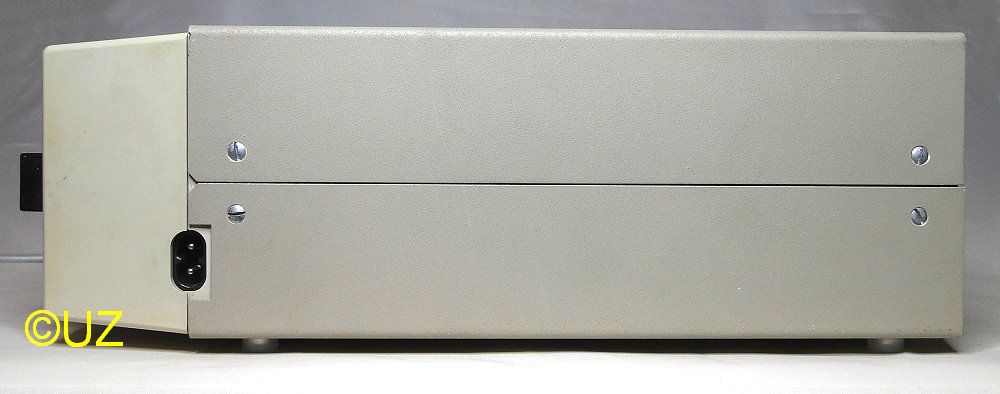

Ansicht von links, mit Netzstecker Ansicht von rechts, mit Floppyanschluß und Stromversorgung für den BIC


Dokumentation:
HF-Modulator (Schaltbild) 25,485 Bytes 29. 11. 2014
HF-Modulator (Lagepläne) 55,318 Bytes 28. 11. 2014
HF-Modulator (Leiterbilder) 48,448 Bytes 28. 11. 2014
Netzteil DS1505.1 0 Bytes 01. 07. 2013


K0309-Netzteil

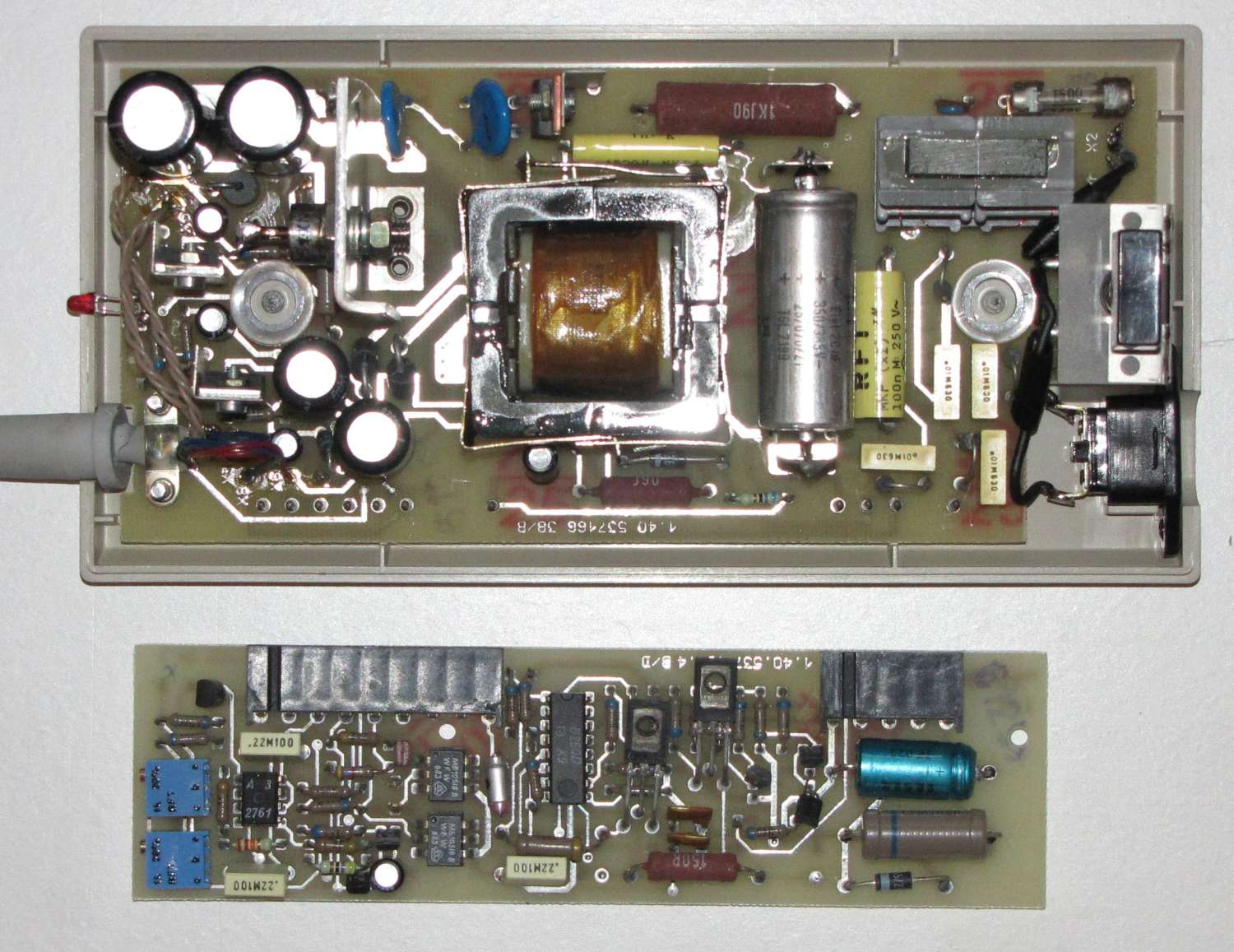

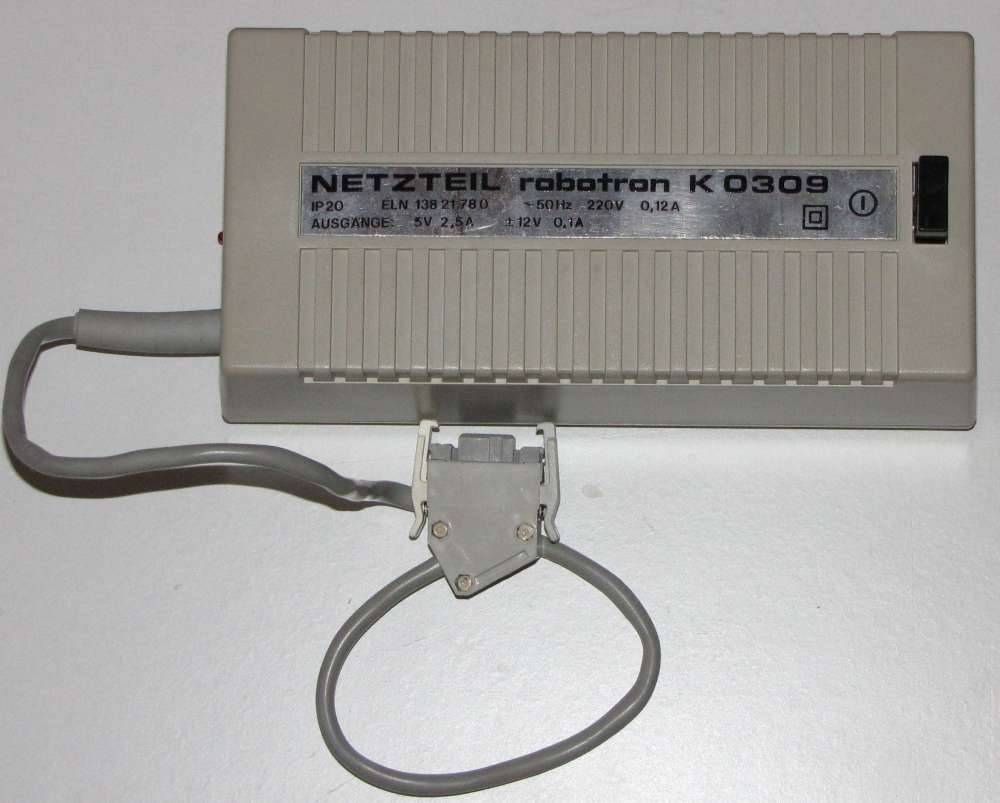

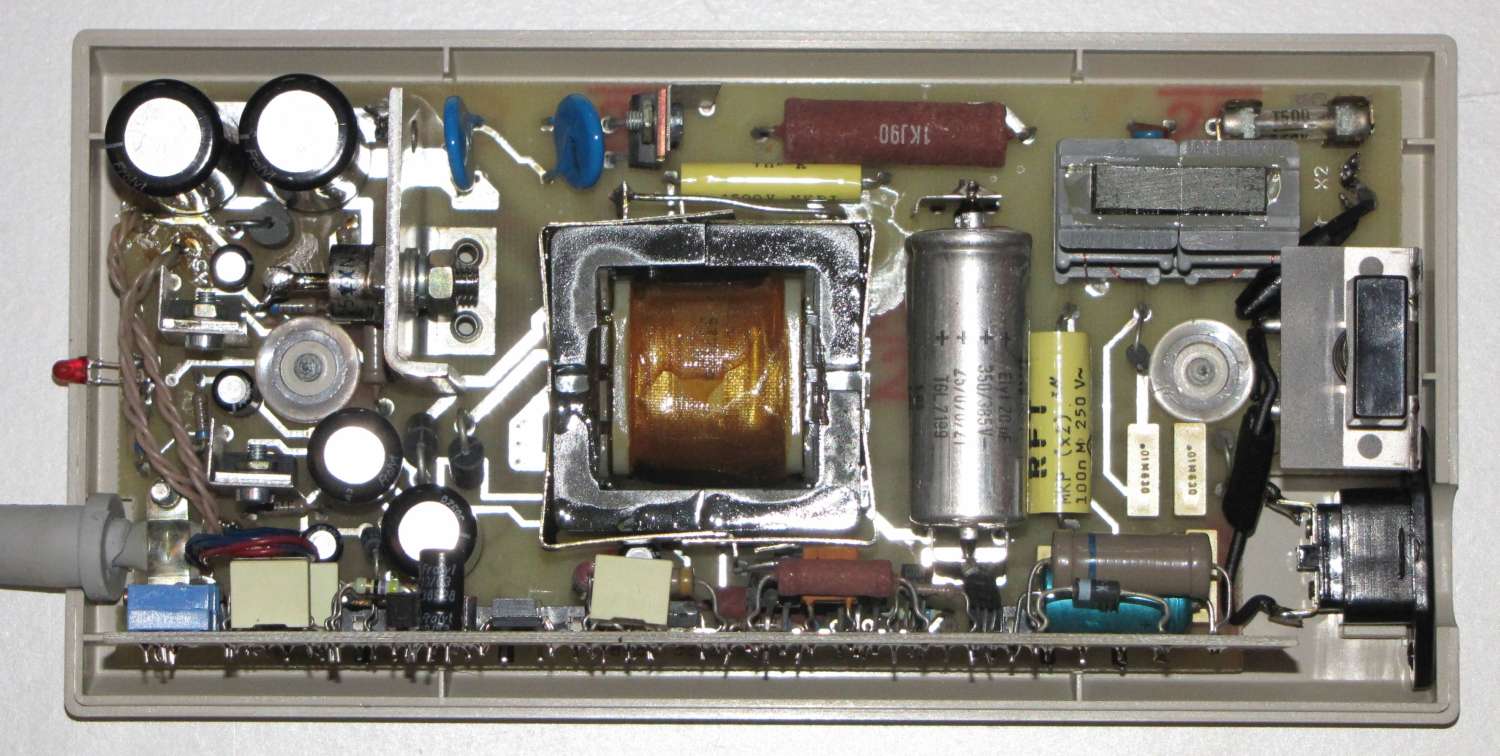

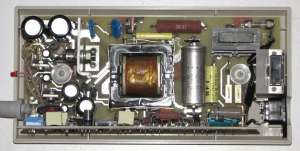

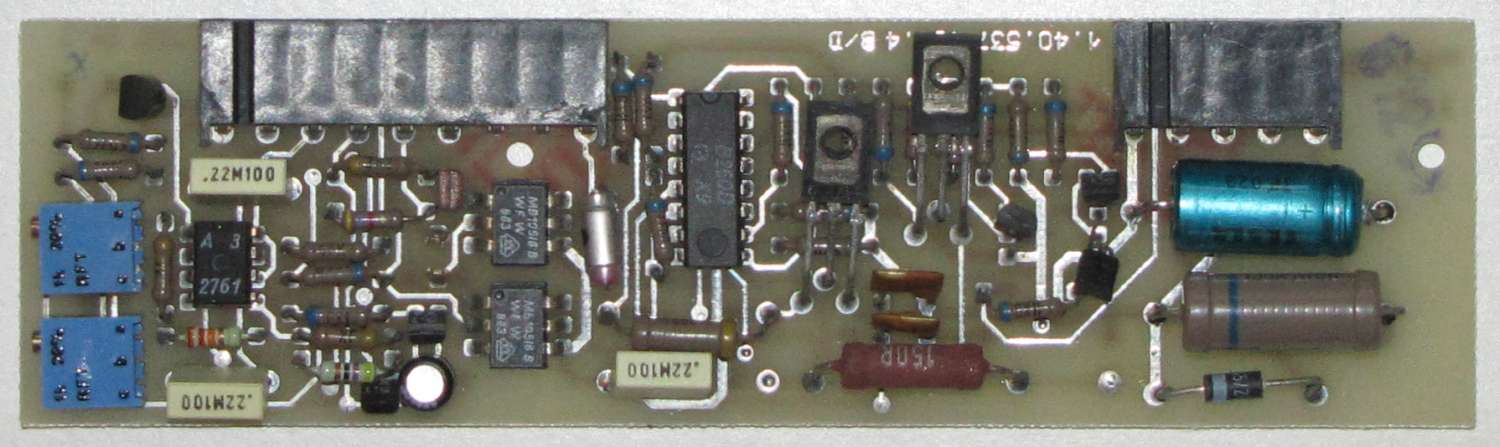

Gesamtansicht Netzteil geöffnet Steuerung abgezogen Steuerungsplatine

Dokumentation:
Schaltbild Netzteil K0309 36,377 Bytes 27. 10. 2019
Lageplan Netzteil K0309 186,351 Bytes 27. 10. 2019
Leiterbilder Netzteil K0309 166,891 Bytes 03. 11. 2018

Letzte Bearbeitung: 05. 01. 2021
