Bildungscomputer BIC / A5105 / ALBA-PC
Hinweise und Tips: RGB-SCART-Kabel


Scartkabel für Farbe

Folgende Verbindungen müssen mit dem Kabel hergestellt werden: Ansicht der AV-Buchse
   von hinten auf X8 gesehen:

 	13B o o o o o o o o o o o o o 1B
	13A o o o o o o o o o o o o o 1A
     ======================================  	Platine

                       BIC         SCART
	VIDEO/SYNC     X8/10B  an  SCART/20
	VIDEO/Masse    X8/10A  an  SCART/17
	R              X8/8B   an  SCART/15
	R/Masse        X8/8A   an  SCART/13
	G              X8/7B   an  SCART/11
	G/Masse        X8/7A   an  SCART/9
	B              X8/6B   an  SCART/7
	B/Masse        X8/6A   an  SCART/5
	SSP            X8/9B   an  SCART/16
	Masse          X8/9A   an  SCART/18
	Audio-Signal   X8/3B   an  SCART/2+6
	Audio-Masse    X8/3A   an  SCART/4

	zusätzlich bei manchen TV-Geräten die +12V AV-Umschaltung:
	US             X8/11B  an  SCART/8
	Masse          X8/11A  an  SCART/14 oder ähnliche Masse

	Alle Masseleitungen können im Stecker verbunden werden.
Wichtig
Bei mehreren Scartbuchsen im TV-Gerät ist die Buchse mit RGB-Beschaltung zu benutzen.

SCART-Kabel

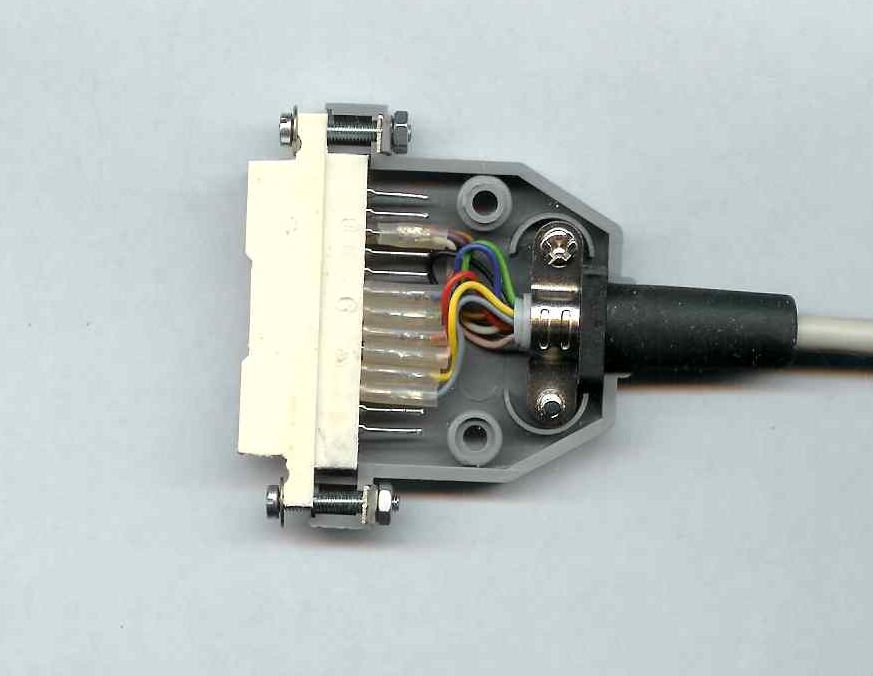

Bei einem 10poligen Kabel fallen ein paar Masseleitungen weg (Bild rechts).
Ein Schirm ist trotzdem nicht unbedingt notwendig. Es handelt sich nur um TV-Signale mit ca. 15,5 kHz. Ohne Schirm ist das Kabel dünner und dadurch flexibler.
Die Schaltung gibt es auch als PDF-Datei.

Kosten (Stand 10/2020):
EFS-Stecker     5,00 € (sie werden knapp!)
SCART-Stecker   1,85 €
Steckergehäuse  1,76 €
2m Kabel        1,26 €
Kabeltülle      0,19 €
               10,06 €
Beschaffung     1,01 € (Porto ca. 10%)
Verbrauchsmat.  0,30 €
Summe          11,37 €
======================

HINWEIS!
Ersatzstecker SCART-Kabel SCART-Kabel Für Leute, die sich das Zusammenlöten eines Kabels nicht zutrauen, stelle ich auch gern ein handgelötetes Exemplar her. Bei einer Kabellänge von 2m ist der Preis
Preis: 14 Euro + Versand.
Ein bearbeiteter DIN-Stecker als Ersatz - im Bild ganz rechts - sitzt etwas straff in der BIC-Videobuchse, aber das schützt auch vor dem Herausrutschen.

Man kann das spezielle Kabel auch durch eine kleine Leiterplatte ersetzen, braucht dann aber noch ein handelsübliches SCART-Kabel für Fernseher. Die Leiterplatte ist im Bild rechts zu sehen.
Das sieht recht sauber aus, hat aber gegenüber dem einfachen Kabel den Nachteil einer zusätzlichen Steckverbindung. Wer sich dennoch für diese Lösung entscheidet, wende sich bitte mit seinem Wunsch an Ingolf O. , von dem diese Platine entwickelt wurde.
Meinung eines Fans

Etwas Werbung in eigener Sache.
Ein Ergebnis sieht dann so aus (Bild rechts):
