Kleincomputer KC85/2, KC85/3, KC85/4
Hinweise und Tips:

1. RGB-SCART-Kabel
2. FDC-Anschluß
3. TFT-Anschluß am KC85 (demnächst)
4. PLL im D004

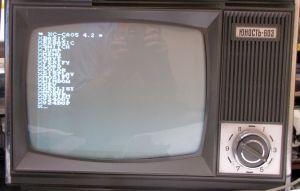

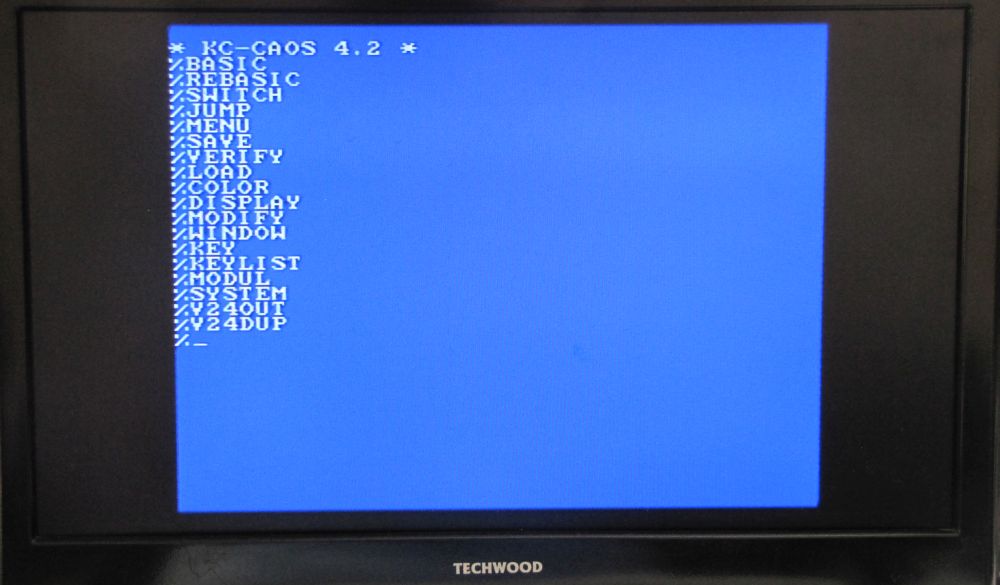

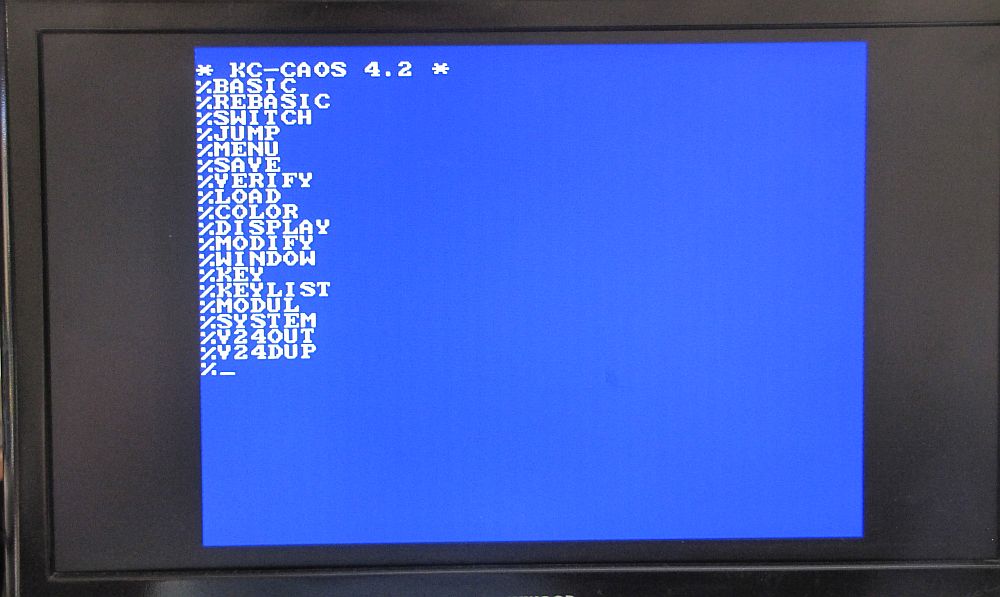

TV/RGB-Kabel zum Anschluß an den TV oder Normwandler

Für die Farbwiedergabe ist ein Fernsehgerät mit RGB-Eingang erforderlich.

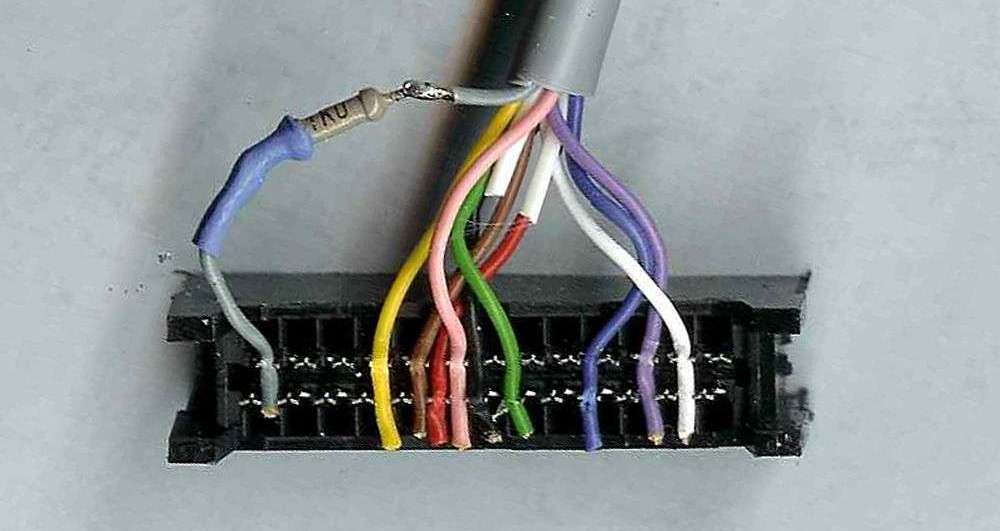

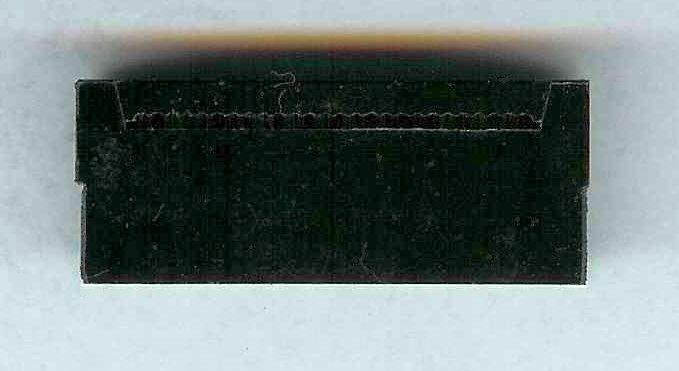

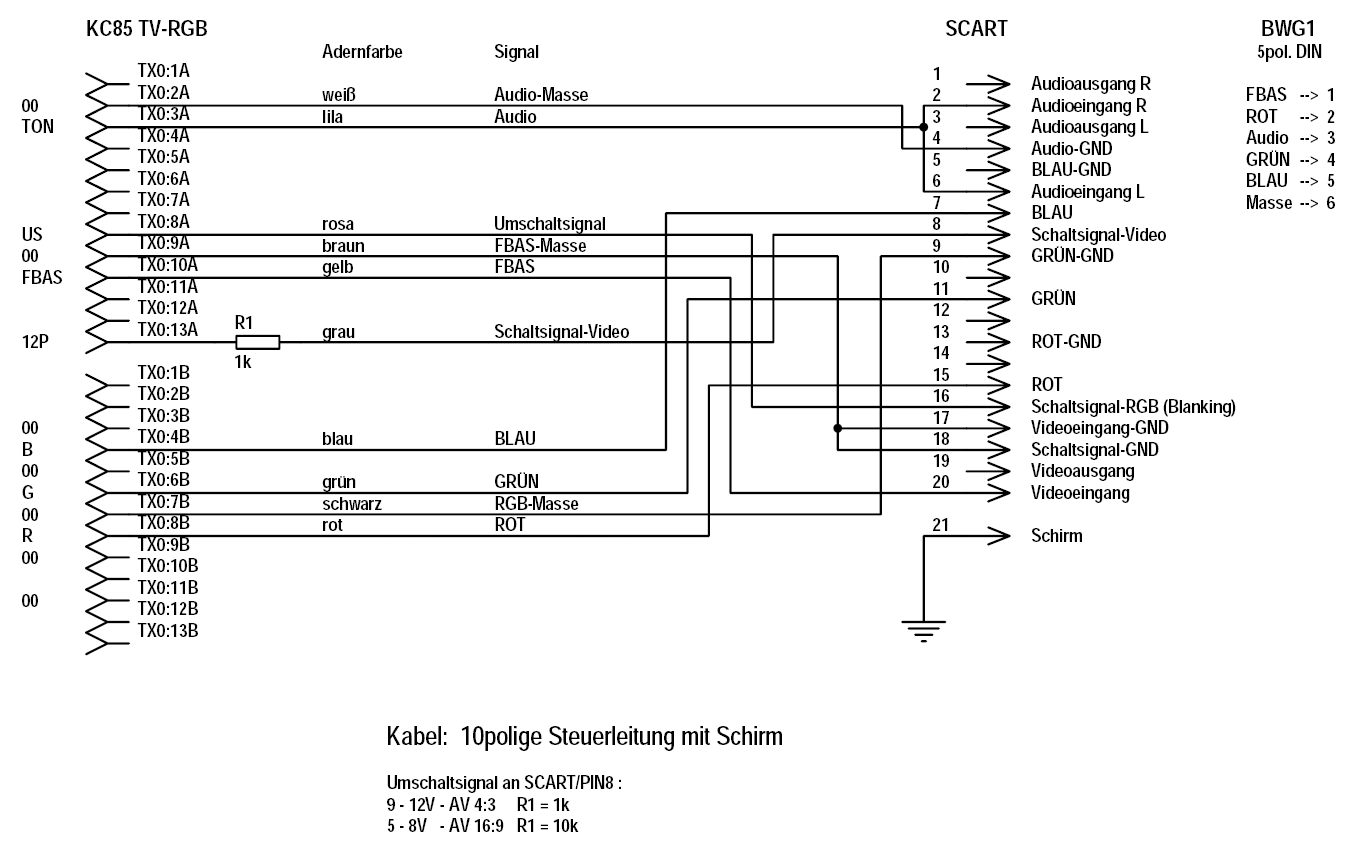

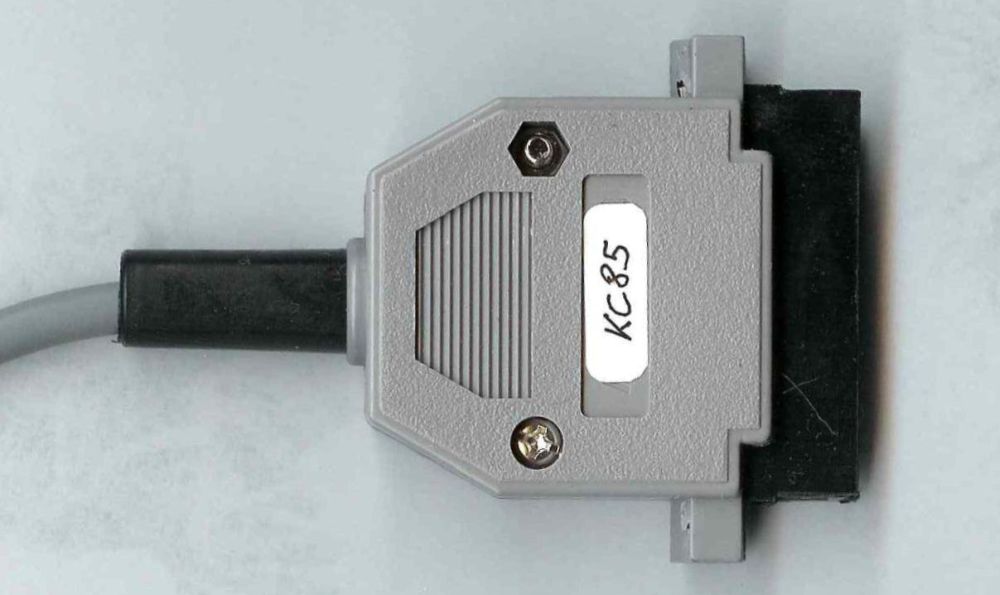

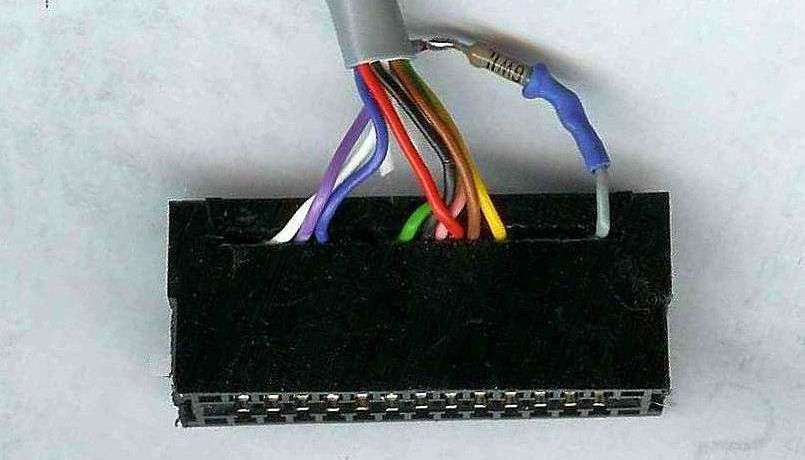

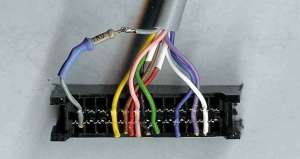

Vom KC85/TV-RGB-Anschluß werden die RGB-Ausgänge, das Audiosignal, das FBAS-Signal (zur Synchronisation) und das Umschaltsignal zusammen mit mehreren Masseleitungen in einer geschirmten 10poligen Steuerleitung mit dem Scartstecker verbunden. Als Buchse für den Anschluß am KC85 eignet sich auch ein Steckkartenverbinder in Schneidklemmtechnik. Da diese heute nur im Rastermaß von 2,54 mm erhältlich sind, muß die Buchse auf jeder Seite (symmetrisch) etwas befeilt werden. Wird die Buchse mittig gesteckt, gibt es sicheren Kontakt und keine Schlüsse.

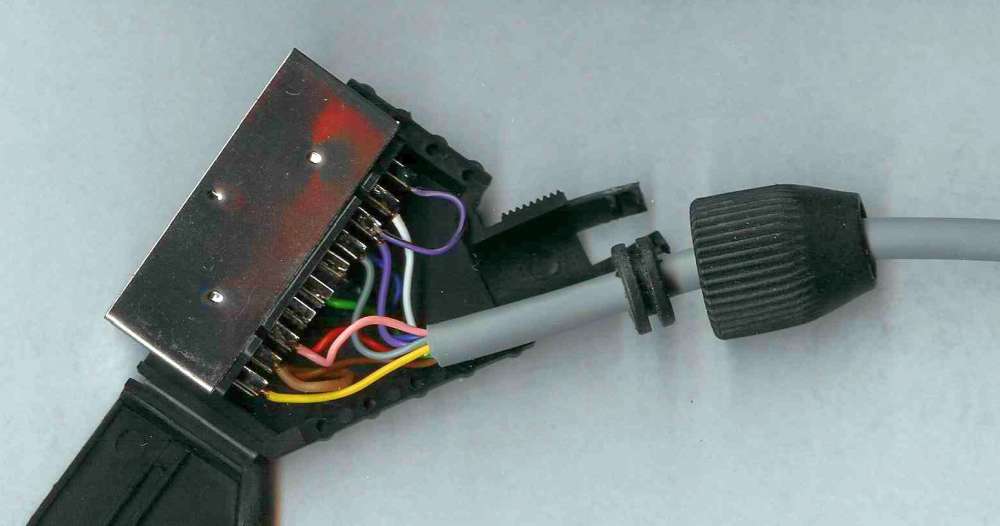

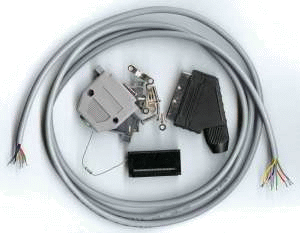

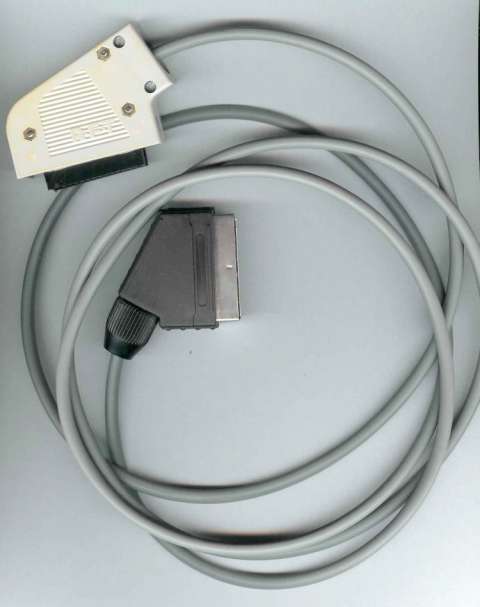

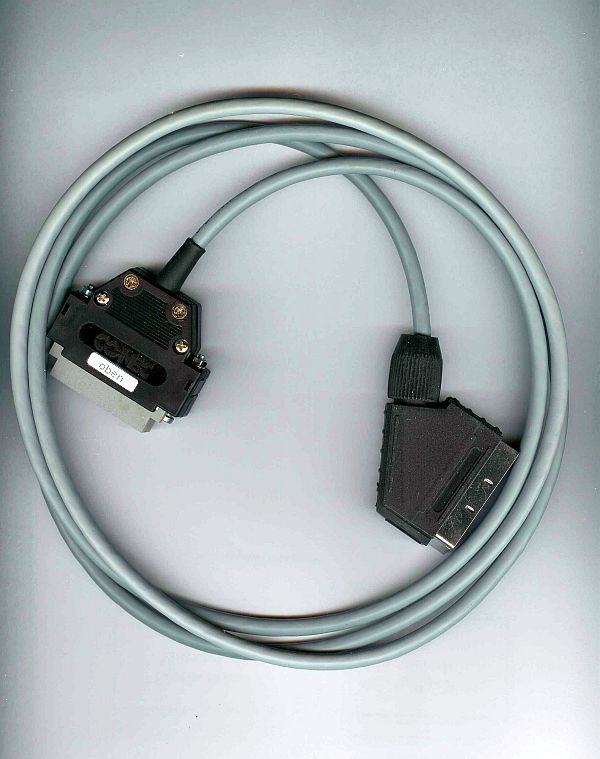

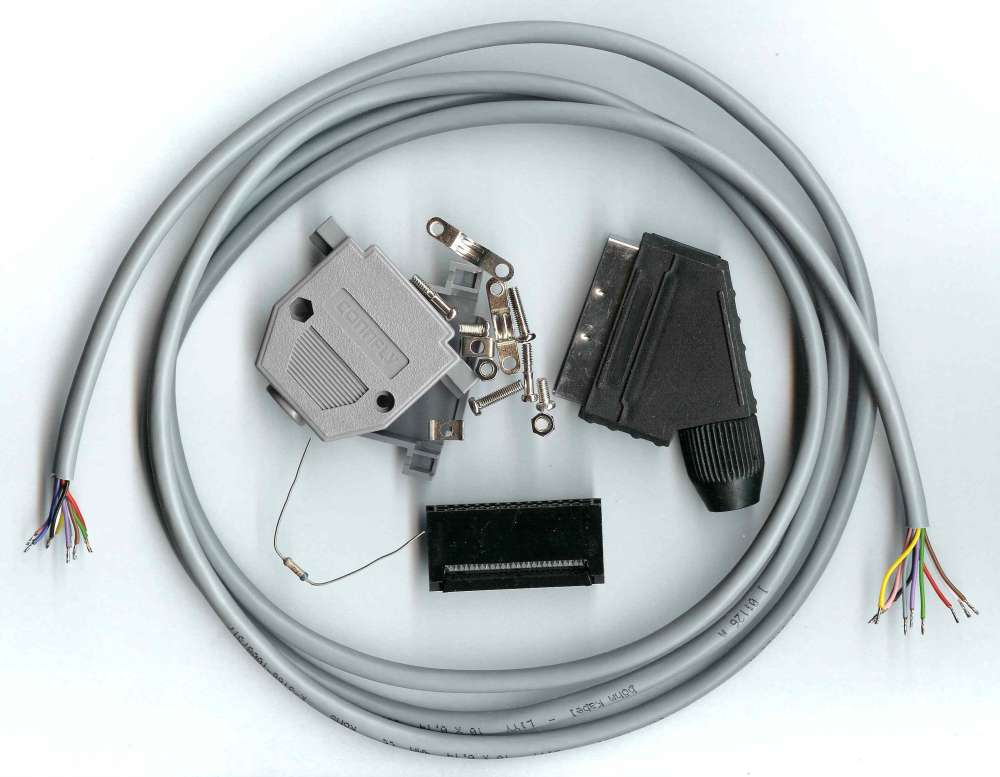

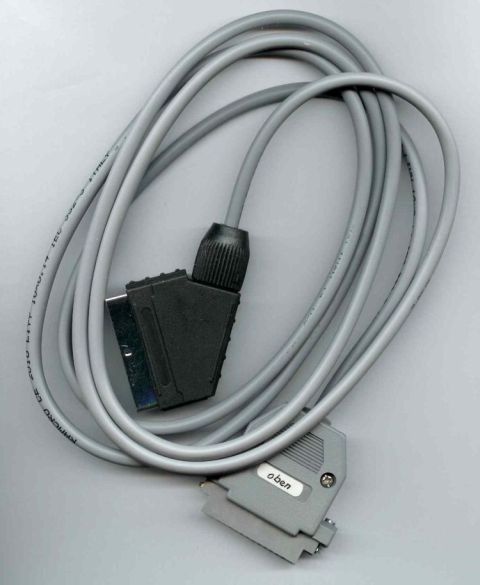

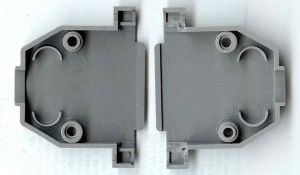

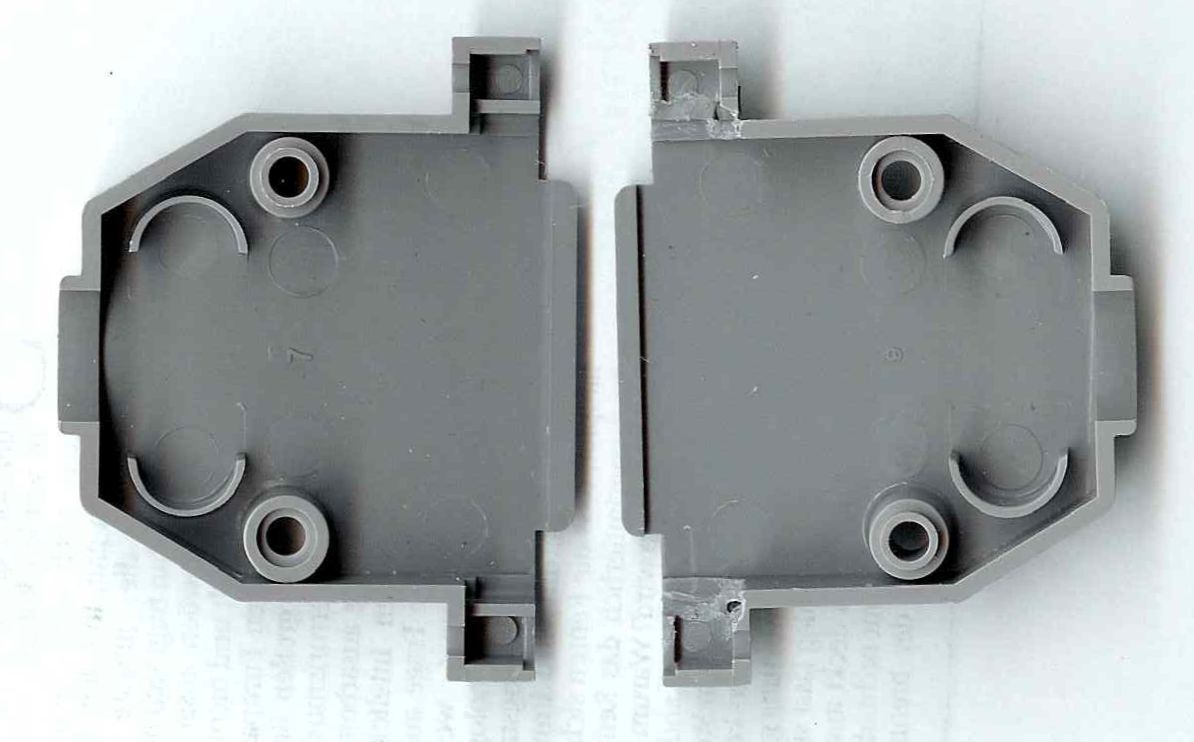

SCART-Kabel

Die Verdrahtung ist auch als PDF-Datei vorhanden.

Anschluß von zwei Floppy-Laufwerken im SCSI-Gehäuse

SCSI vorher SCSI-Anschlüsse Nicht alle Eigentümer eines D004 haben mehrere dazugehörige Diskettenlaufwerke. Wer z.B. auch 3,5"-LW einsetzen möchte, dabei aber das Originalgerät nicht verbauen will, kann ein einfaches oder doppeltes SCSI-Gehäuse dazu "mißbrauchen". Der Shugartbus wird durchgeschleift, die Select-Signale werden um zwei verschoben und wieder rausgeführt.
SCSI nachher SCSI-Anschlüsse neu So kann man das Doppellaufwerk hinter oder vor einem "FLOPPY-DISK DRIVE" betreiben. Der SCSI- Nummernschalter kann zur Umschaltung der Laufwerke (1 = 3,5"-LW, 2 = 5,25"-LW oder 1 = 5,25"-LW, 2 = 3,5"-LW) verwendet werden.


Floppykabel

Die Verdrahtung der Buchsen und des PC-Floppy-Kabels zeigt auch die PDF-Datei.
Die Laufwerke im SCSI-Gehäuse müssen, wie beim PC üblich, auf DS1 gejumpert sein!

TFT-Anschluß

Speziell wird für den KC85 hier etwas vorbereitet. Bisher kann ich nur auf meine (wegen der schlechten Kamera) steckengebliebenen Messungen verweisen:

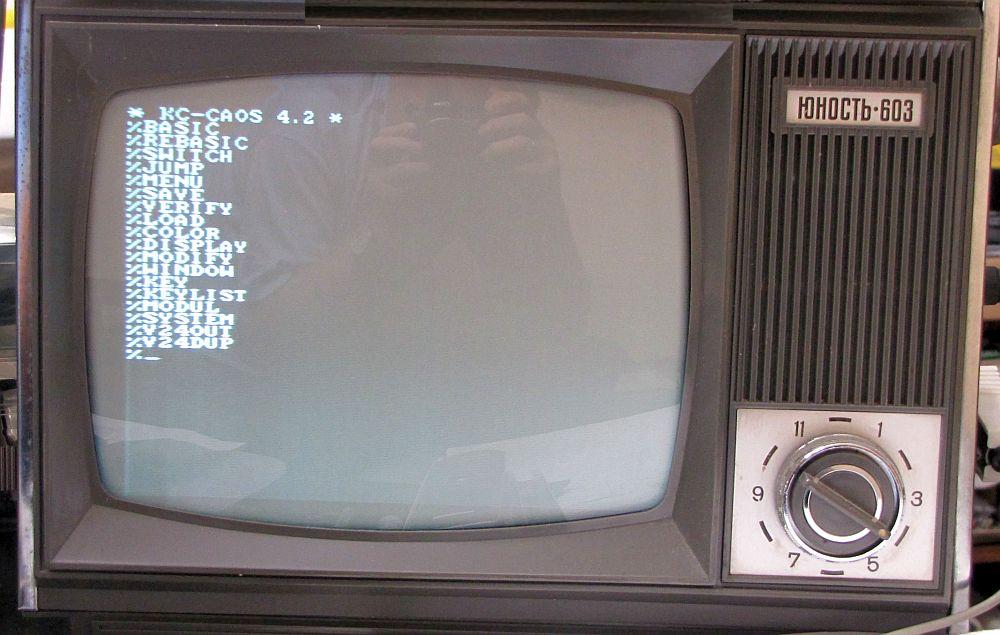

KC85-Bildschirm

PLL im D004

Spätestens nach der fünften Neueinstellung der PLL in der Floppy-Disk-Basis (D004) nach einem "can not read" Fehler ist man reif für die von Enrico Grämer vorgeschlagene Umstellung auf eine "digitale" PLL. Diese Schaltung wurde bereits im FDC des Z9001/KC87 und des BICs eingesetzt und auch im KC-Compact verwendet.
Es bietet sich an, die drei benötigten Schaltkreise (DL193, DL074 und DL014 oder ihre westlichen Äquivalenztypen) auf dem Rasterfeld der Bustreiberplatine unterzubringen. Die Versorgungsspannungen liegen in der Nähe und nur noch fünf Verbindungen sind verdrillt auf die Hauptplatine zu führen.
Nach Auftrennen der alten Verbindungen zum FDC-Schaltkreis 8272 ist die Schaltung funktionsfähig.

Bedenken wegen der zerstörten Originalität des D004 sollte man nicht haben. Der Umbau ist äußerlich unsichtbar und die verläßlich funktionierende Technik löst sicher Begeisterungsstürme bei den Interessierten aus. Wer aber nur originale und meist nicht funktionierende DDR-Technik in seinem Museum den gelangweilten Besuchern vorführen will, mag davon Abstand nehmen.....
