Heimcomputer KC85/2, KC85/3, KC85/4
Hinweise und Tips: KC-VGA-Kabel
KC-VGA-Kabel zum Anschluß an den
Normwandler GBS-8200
bzw. Monitor 1084S
Für den Anschluß des Normwandlers GBS-8200 ist ein Kabel mit VGA-Stecker notwendig.

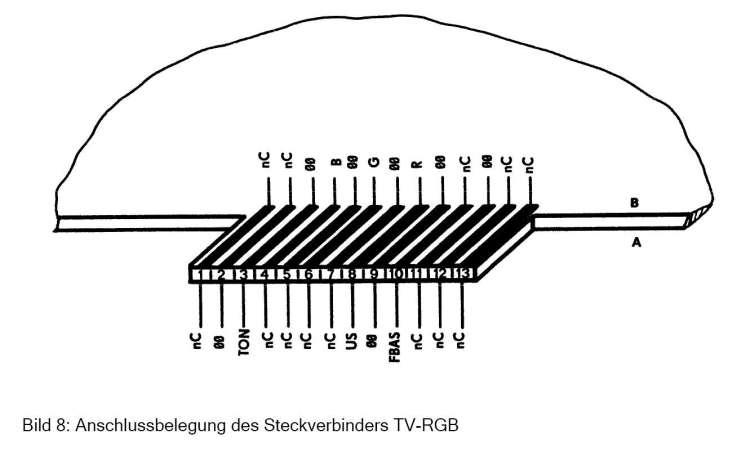

Vom
TV-RGB-Anschluß
des KC85 werden die RGB-Ausgänge und das FBAS-Signal (zur Synchronisation) zusammen mit mehreren Masseleitungen in einer 10poligen Steuerleitung mit dem VGA-Stecker verbunden. Eine geschirmte Leitung ist wegen der fünf freien Leitungen, die an Masse gelegt werden, nicht erforderlich.
Wer die Möglichkeit hat, sollte natürlich den Originalsteckverbinder im metrischen Raster nehmen. Andernfalls eignet sich als Buchse auf der KC-Seite ein 26poliger Steckkartenverbinder in Schneidklemmtechnik. Da diese heute nur im Rastermaß von 2,54 mm erhältlich sind, muß die Buchse auf jeder Seite (symmetrisch) etwas befeilt werden. Wird die Buchse mittig gesteckt, gibt es sicheren Kontakt und keine Schlüsse.
Dieses Kabel eignet sich auch zum Anschluß an einen CRT-Monitor 1084S!

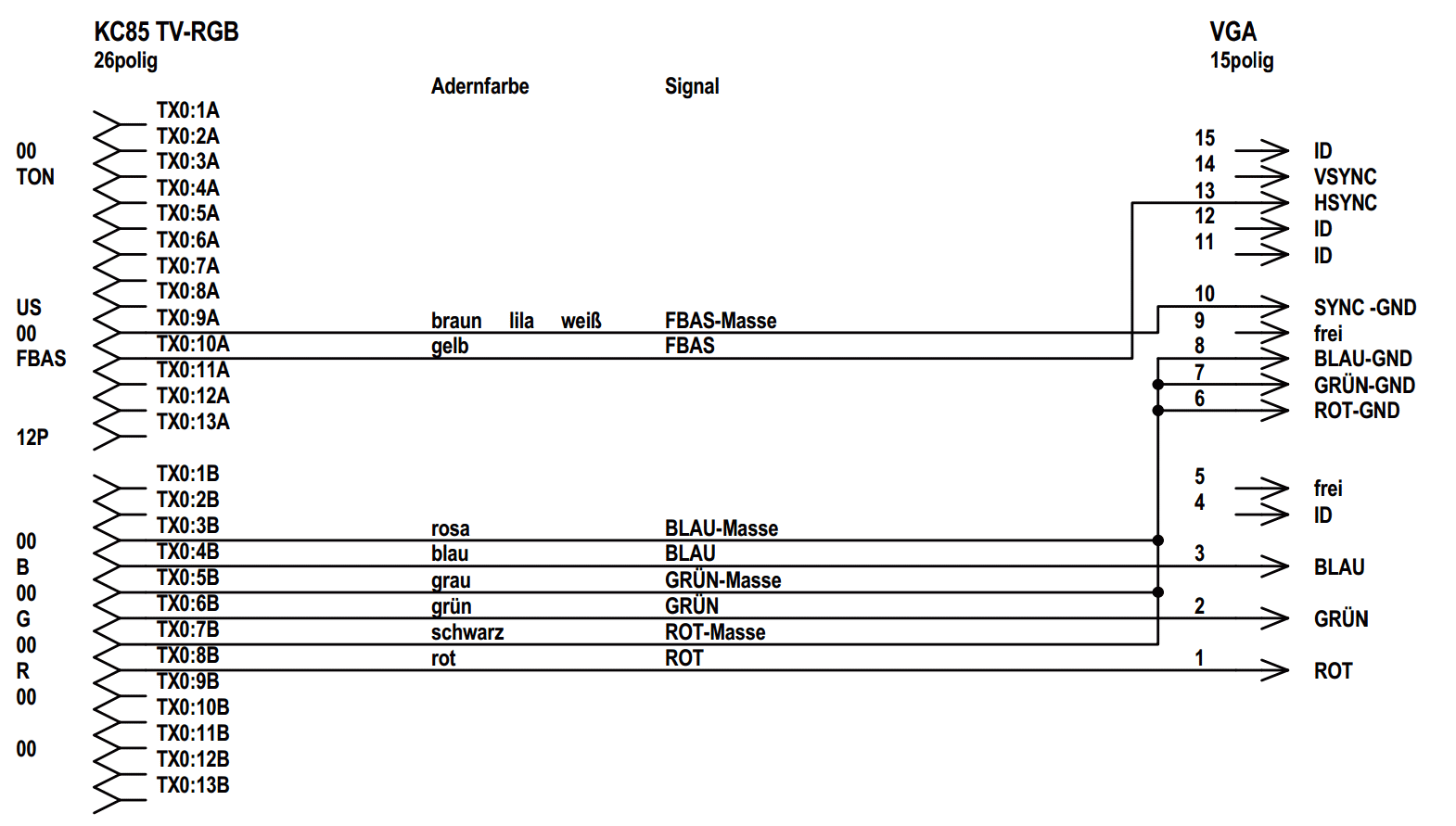

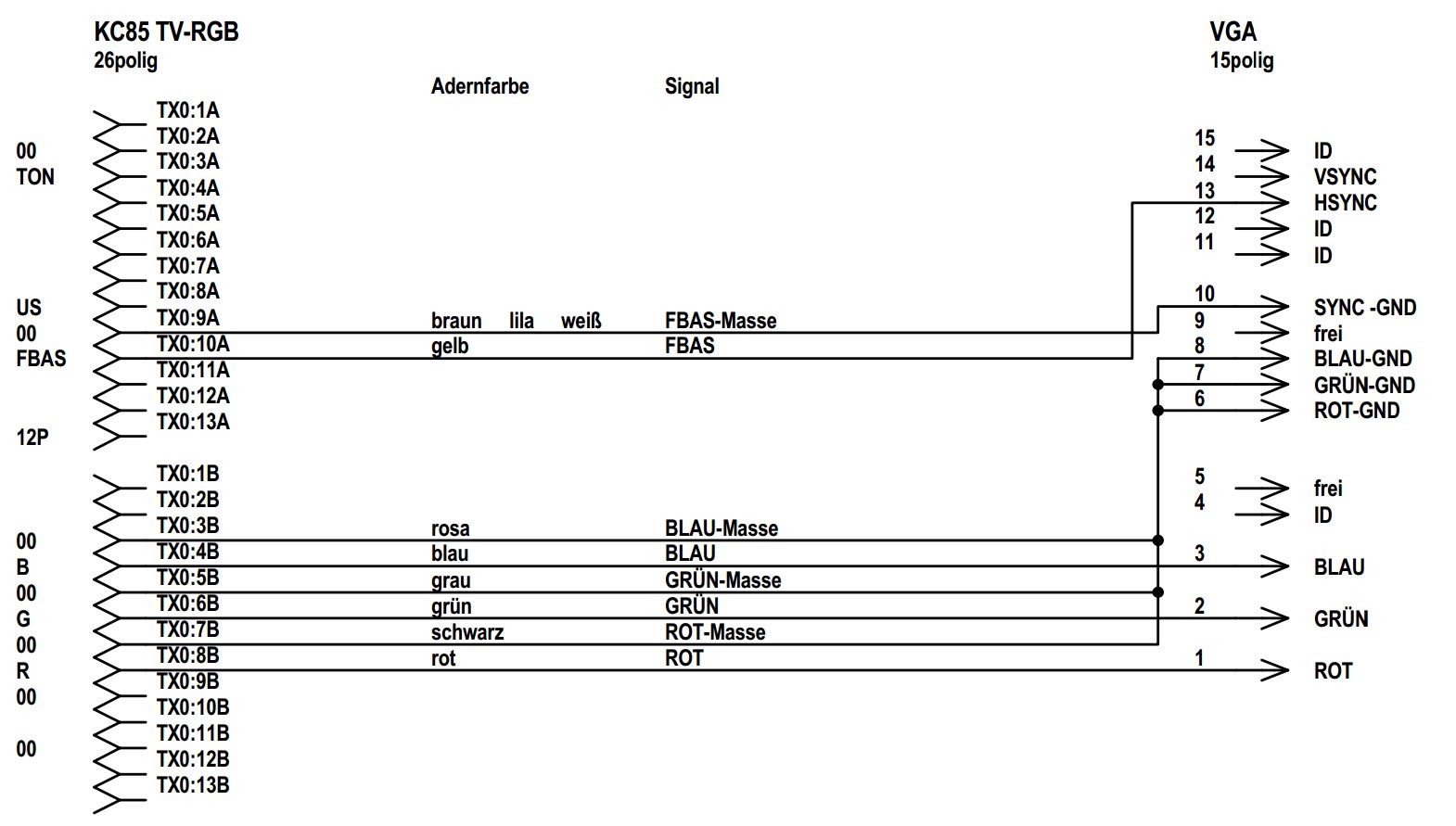

Die
Verdrahtung
ist auch als PDF-Datei vorhanden.
HINWEIS!
Für diejenigen, die sich das Zusammenlöten eines Kabels nicht zutrauen, stelle ich auch gern ein handgelötetes Exemplar her, Kabellänge 2m:
Typ
Preis
Mit metrischem Original-Steckverbinder
16 Euro + Versand
Mit zöllischem Steckverbinder
11 Euro + Versand

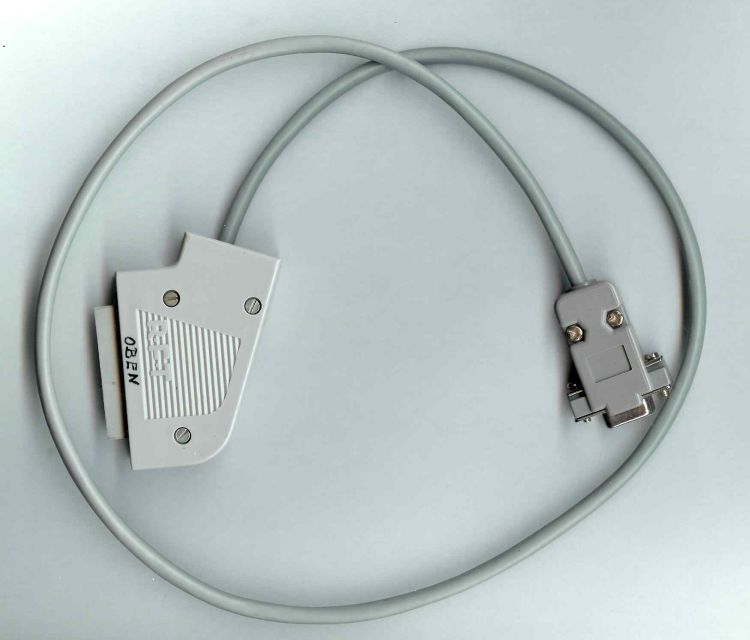

Kabel mit Originalstecker
