Heimcomputer KC85/2, KC85/3, KC85/4
Hinweise und Tips: Umbau KC85/3 zum KC85/4 (beide Systeme bootbar)


Allgemeines:

Der häufigen Anfragen wegen:
Den KC85/3 kann man mit CAOS 3.4 ausstatten. Es entspricht etwa dem System CAOS 4.3. Das System ist schneller, die Schrift ist lesefreundlicher usw. Für den Einsatz im Rechner verwendet man das System CAOS 3.4i oder besser CAOS3134, wie hier beschrieben. Es gibt auch das CAOS 3.4 für den Einsatz in einem Modul oder über V24. Bei Verwendung von CAOS3134 kann mit "JUMP 0" jederzeit das originale CAOS 3.1 gestartet werden. Das System bleibt also zum Rechner kompatibel, wer das will.
Der originale 8K-EPROM (2764) wird durch einen 16K-EPROM (27128) ersetzt. In dessen unterer Hälfte verbleibt das CAOS 3.1, in die obere Hälfte wird das CAOS 3.4 gebrannt. Man kann auch einen 32K-EPROM (27256) verwenden. Darin bleiben die unteren 16K frei. Das CAOS3134 kommt in die oberen 16K.


Der Umbau:

Es gibt zwei EPROMs im Rechner. Der EPROM mit dem Bitmuster "BM604" (D02, links) enthält das CAOS und muß ausgelötet werden. Der EPROM mit dem Bitmuster "BM600" (D03, rechts) enthält das BASIC und bleibt, aber man kann ihn auch auslöten und damit auf den Einsatz von EDAS vorbereiten.
Im weiteren wird vom Ausbau beider EPROMs ausgegangen.
  1. Dazu werden die Schaltkreise nach [Methode 2] ausgelötet (Bild 2). Dazu ist Erfahrung notwendig, um die Leiterplatte nicht zu zerstören. Wer die Erfahrungen nicht hat, sollte die [Methode 1] wählen. Es ist einfacher, Schaltkreise zu ersetzen, als die Leiterplatte zu reparieren.

  2. Bevor die 28poligen Präzisionsfassungen eingesetzt werden, müssen auf der Bestückungsseite die Brücken zwischen Pin 26 und 27 (CAOS, links) und Pin 26, 27, 28 (BASIC, rechts) getrennt werden (Bild 3). Dann werden die Fassungen eingesetzt (Bild 4), verlötet und zum Funktionstest die aufgetrennten Verbindungen der B-Seite auf der Leiterseite durch Drahtbrücken wieder hergestellt!
    Abschließend können die gesäuberten Originalschaltkreise wieder eingesetzt werden und der KC und BASIC sollten wieder funktionieren.

  3. Um den KC von CAOS 3.4 nach CAOS 3.1 schalten zu können, muß noch die Verbindung von der PIO Pin 10 zum Widerstandsnetzwerk "3894" Pin 6 getrennt (Bild 5) und PIO Pin 10 mit dem CAOS-EPROM Pin 26 verbunden werden (Bild 6). Die Drahtbrücke von Pin 26 nach Pin 27 des CAOS-EPROMs wird entfernt und durch einen Widerstand von ca. 5,1 kOhm (Wert unkritisch) ersetzt (Bild 7). Gut eignet sich ein SMD-Widerstand der Bauform 0805 oder auch 1206, wie im Bild zu sehen. Beim Test muß sich der KC immer noch mit dem CAOS 3.1 melden.

  4. Nach dem Austauschen des alten CAOS-EPROMs durch den neuen CAOS-EPROM wird CAOS 3.4 gestartet. Mit "JUMP 0" oder "J 0" kann aber das alte CAOS 3.1 gestartet werden. Hier ist BASIC nicht im CAOS-Menü und wird erst durch "SWITCH 2 1" oder "SW 2 1" zugeschal­tet.
Der EPROM-Inhalt
Bezeichnung Dateigröße

CAOS3134   16348 Bytes

Bilder vom Umbau, es wird nur der Ausbau des CAOS-Schaltkreises gezeigt

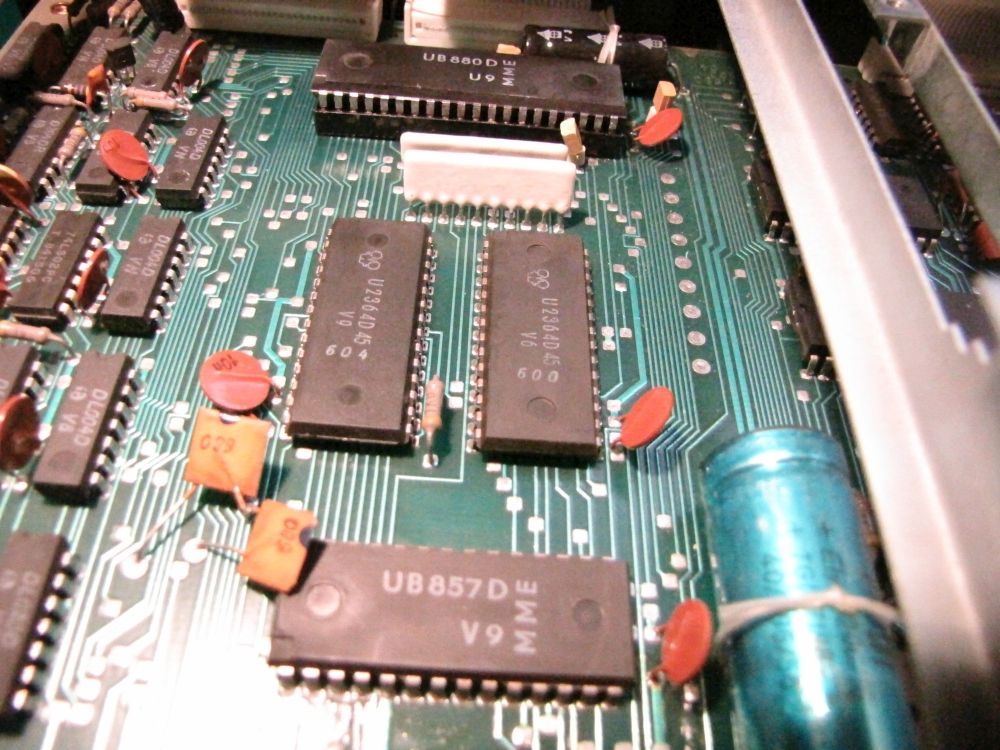

Bild 1
Platine im Originalzustand

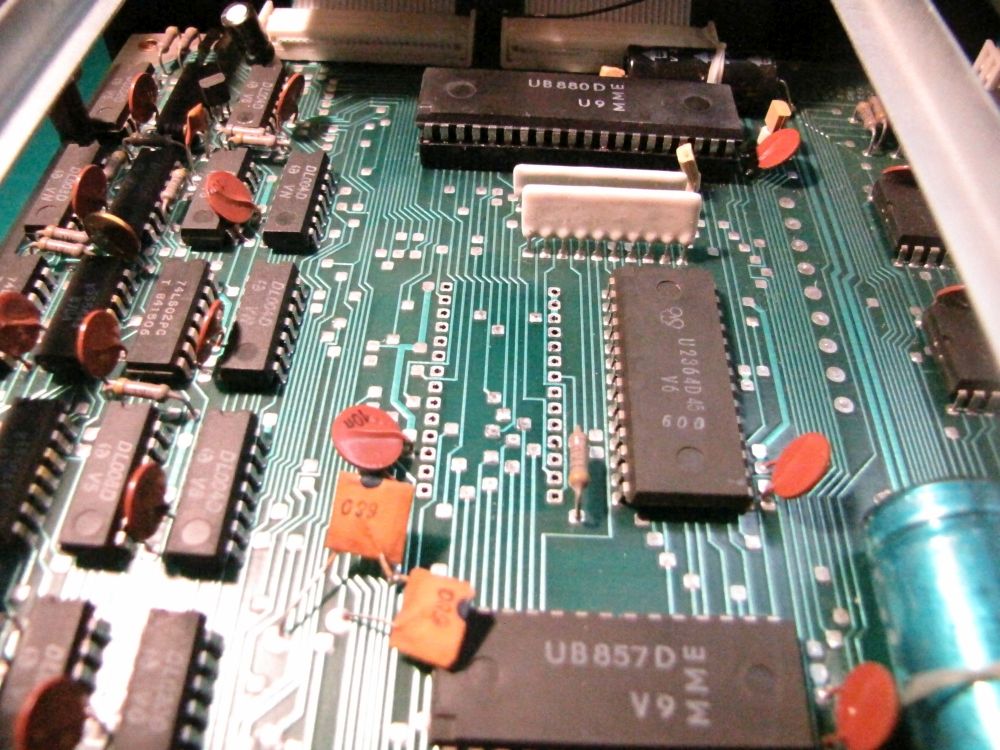

Bild 2
ROM D02 entfernt

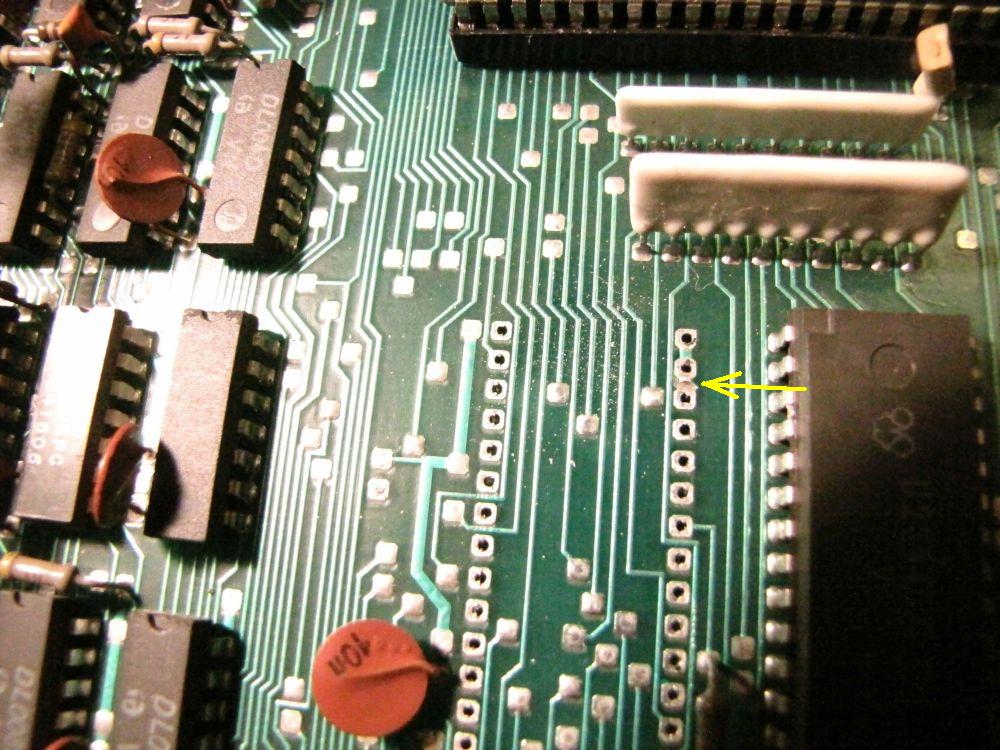

Bild 3
B-Seite: Leiterzug ausgefräst

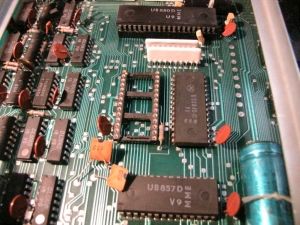

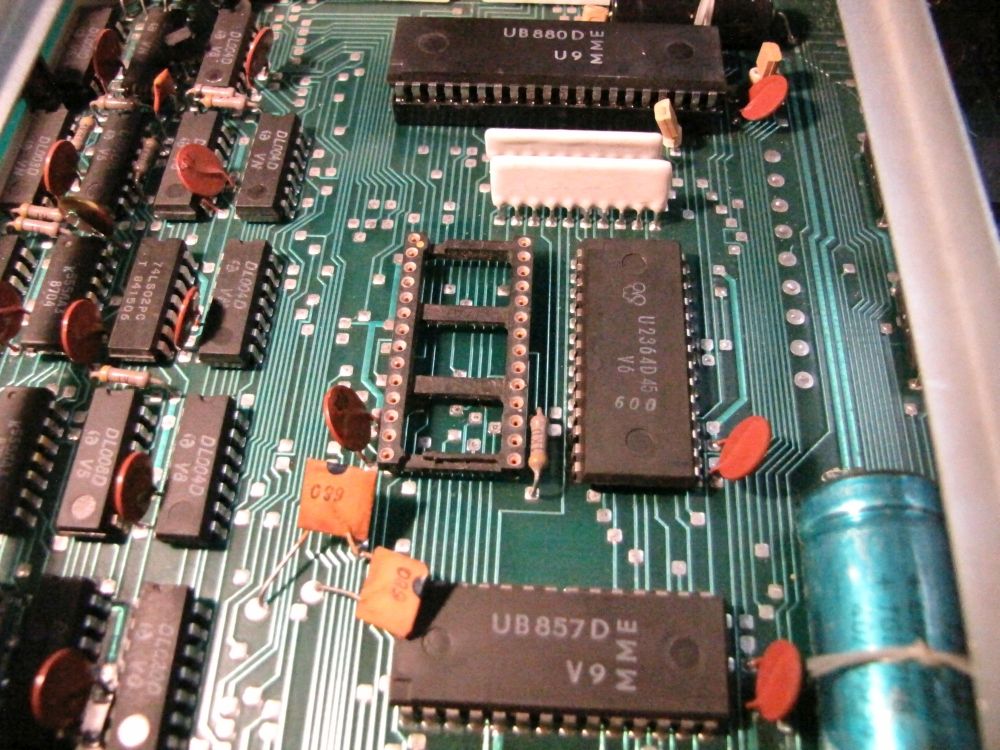

Bild 4
Schaltkreissockel eingesetzt

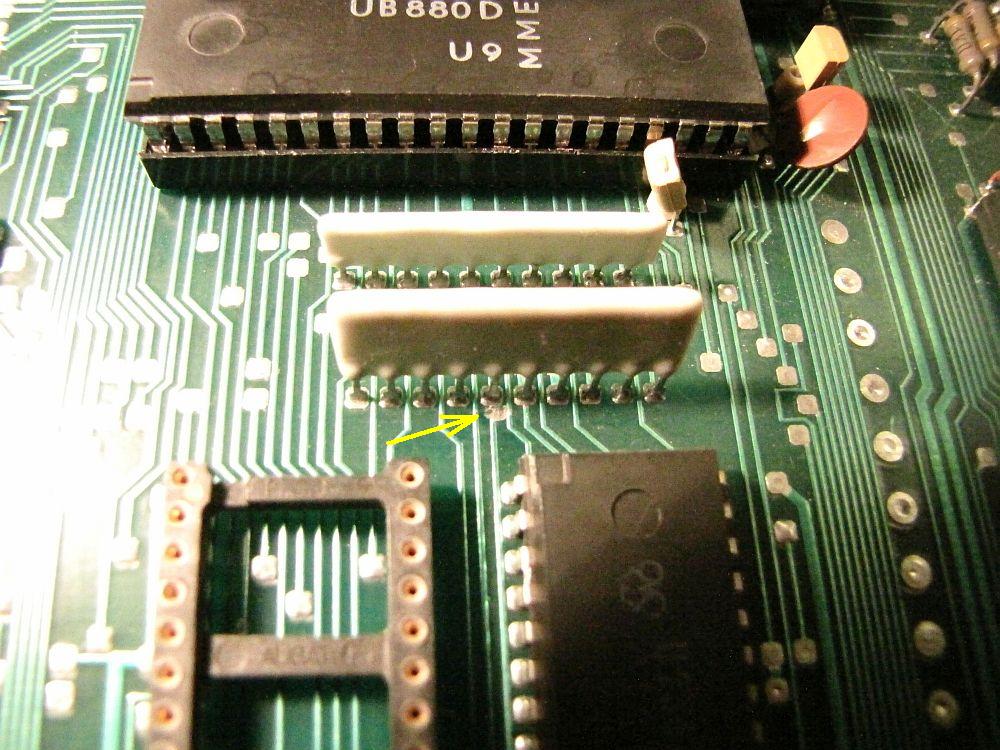

Bild 5
L-Seite: Leiterzug ausgefräst

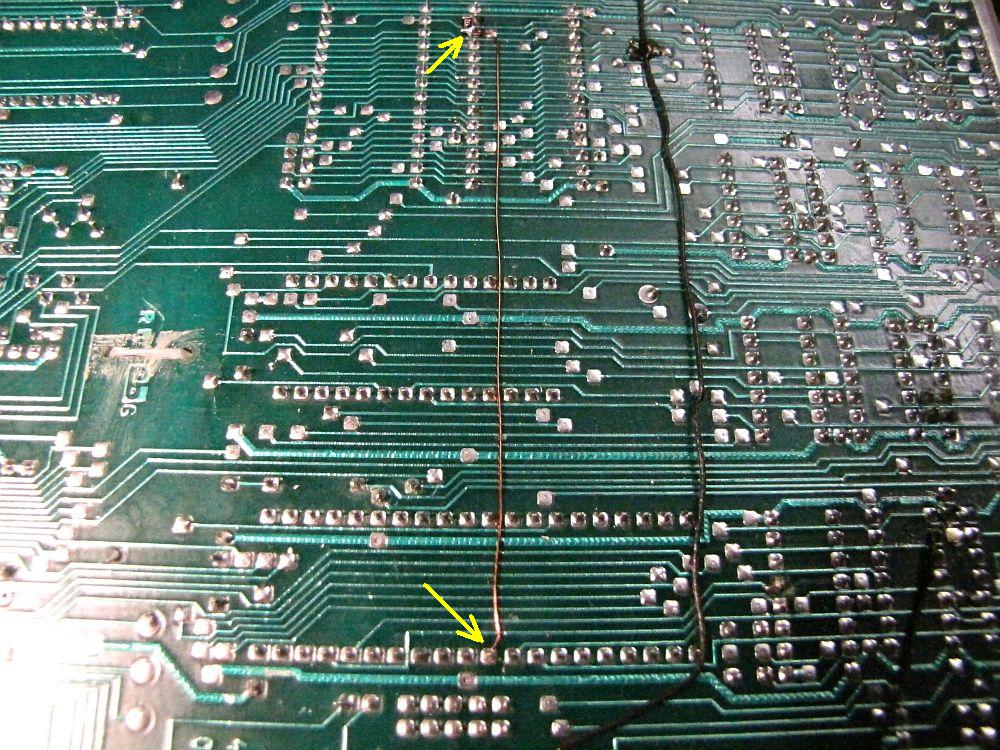

Bild 6
Zusatzverbindung

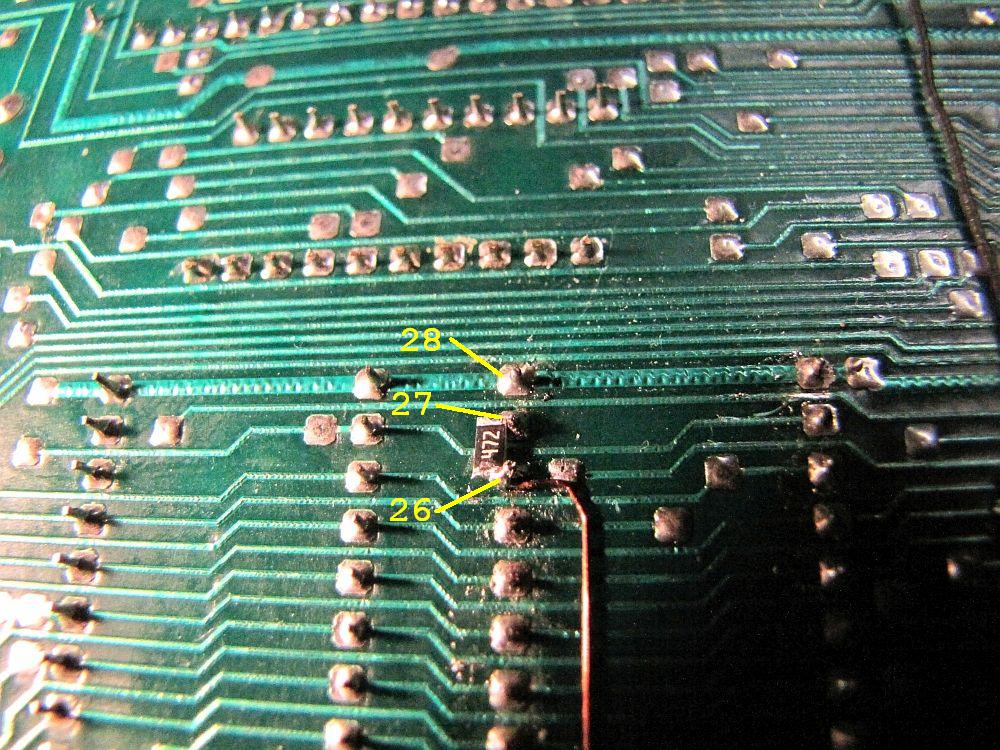

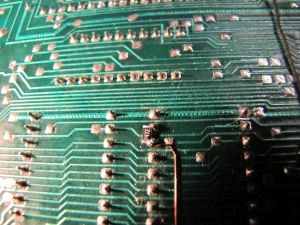

Bild 7
Widerstand nach 5P

Letzte Bearbeitung: 16. 06. 2018
