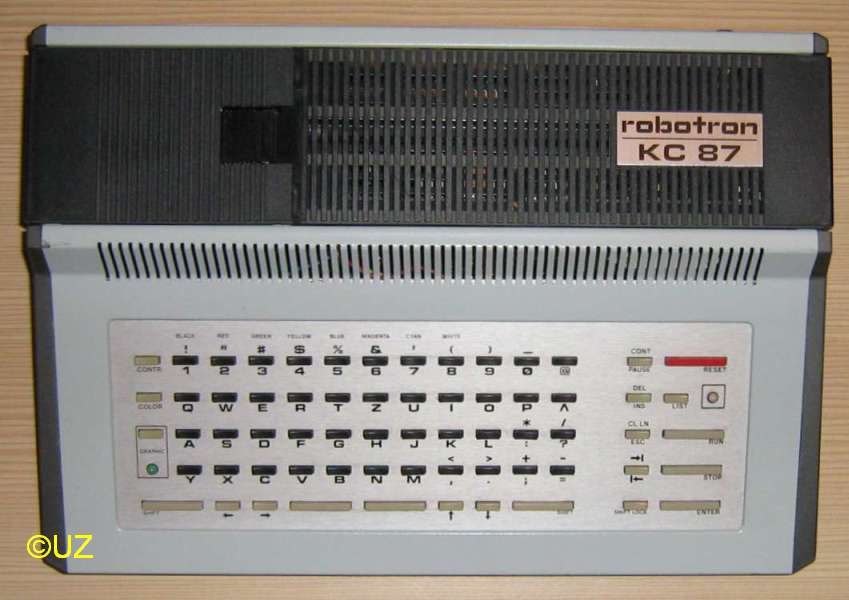

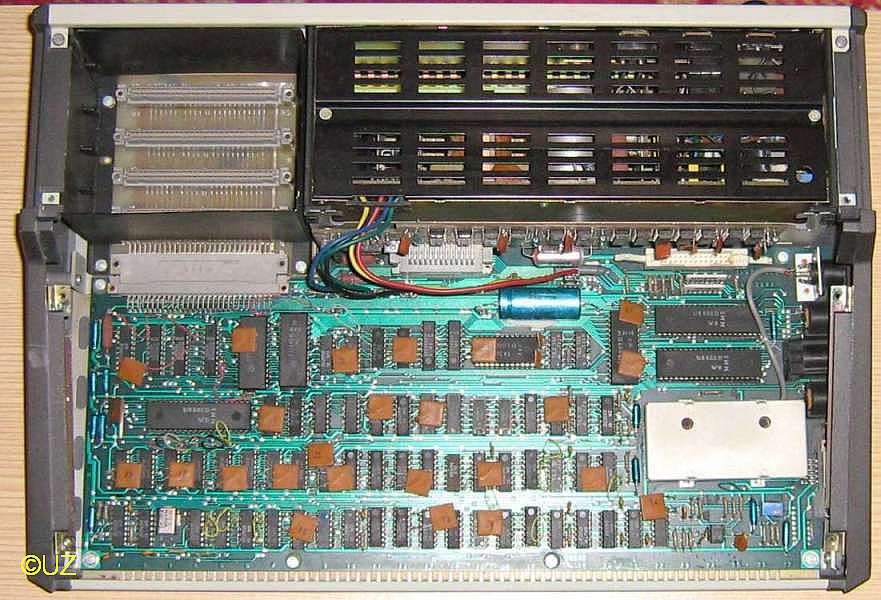

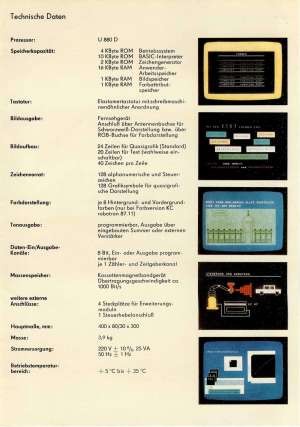

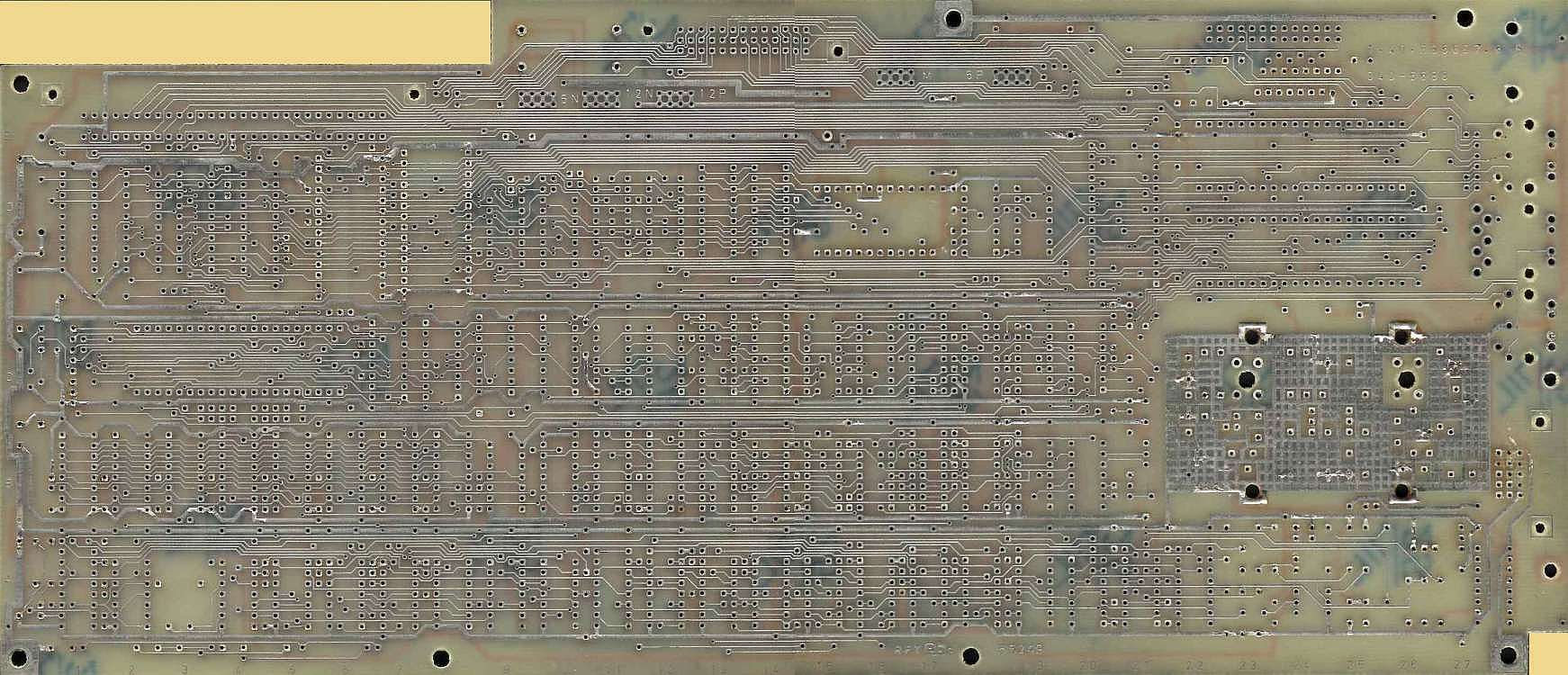

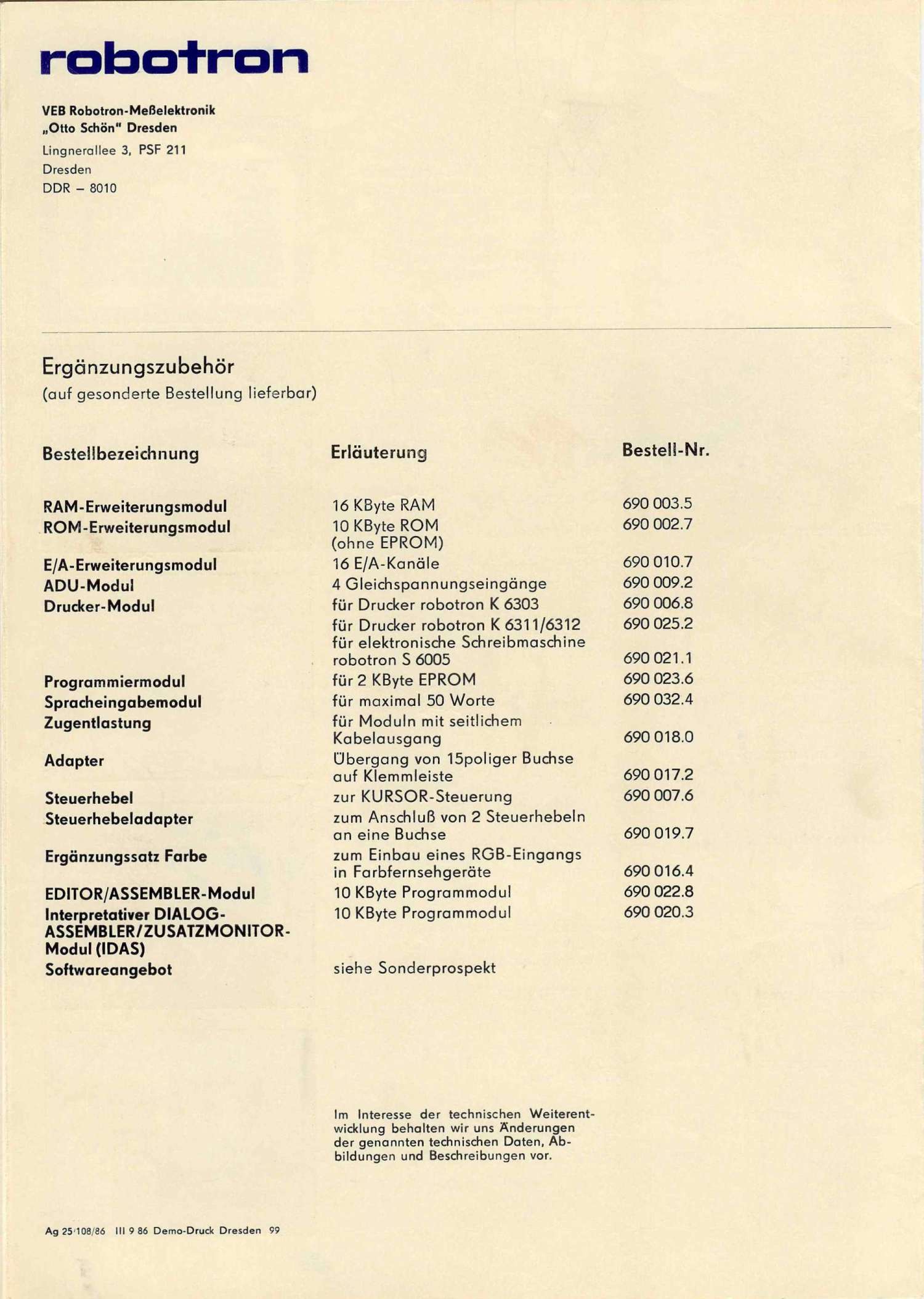

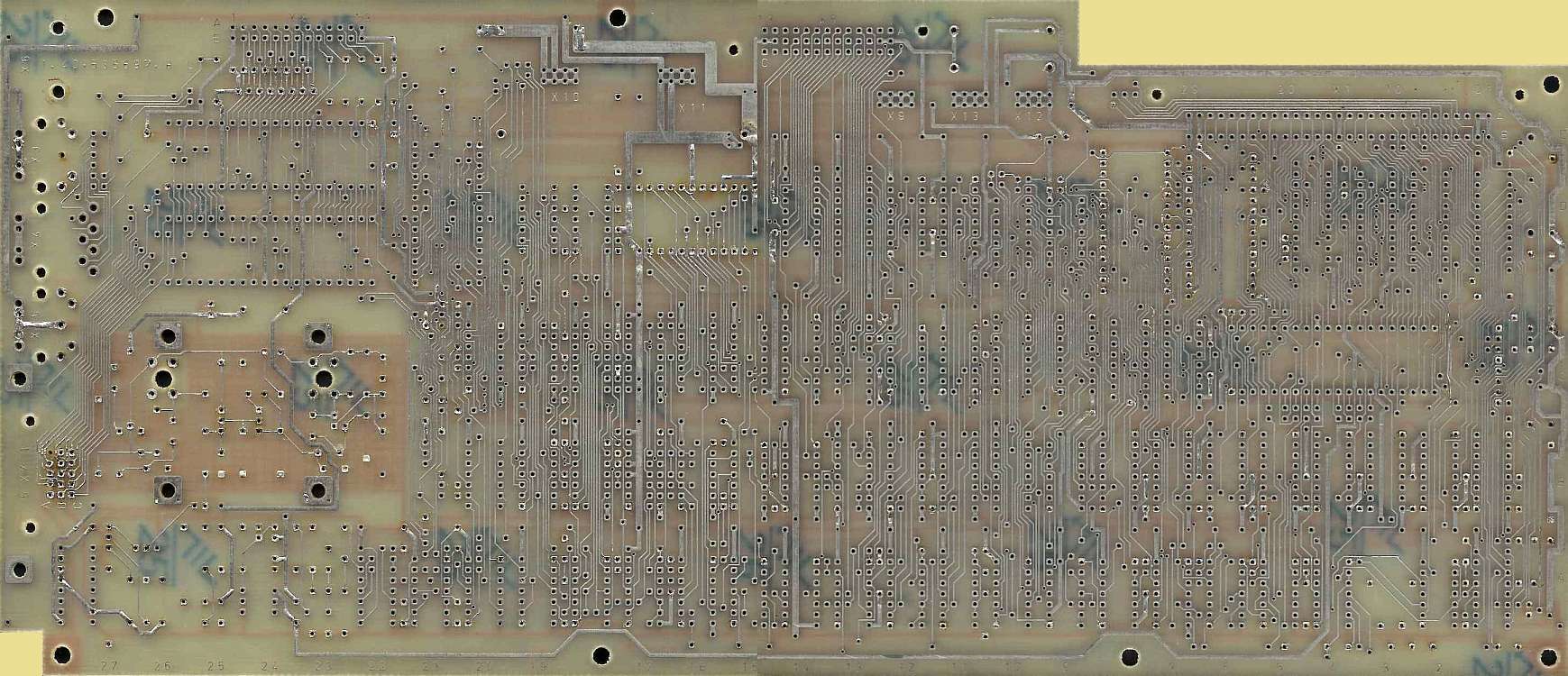

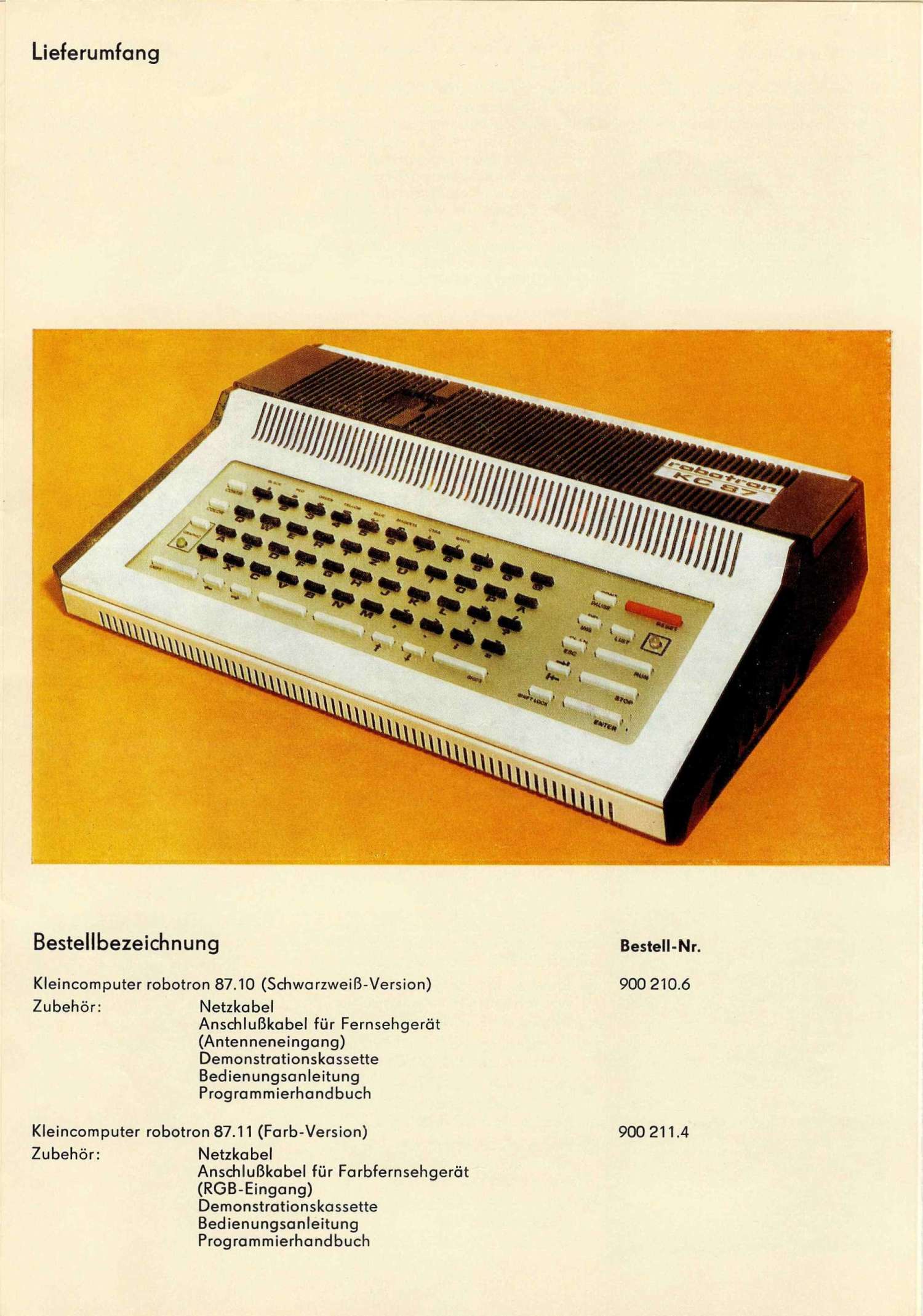

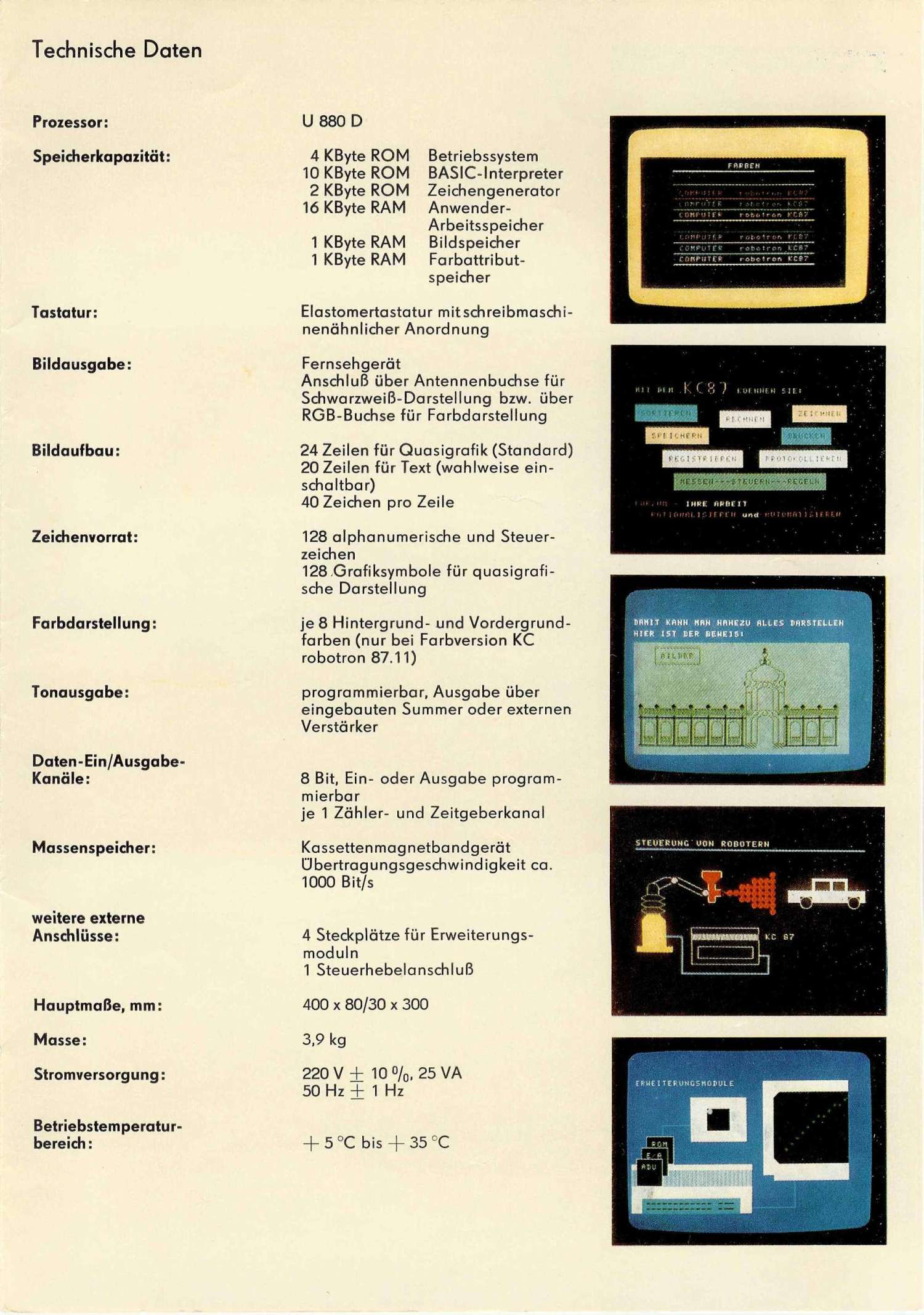

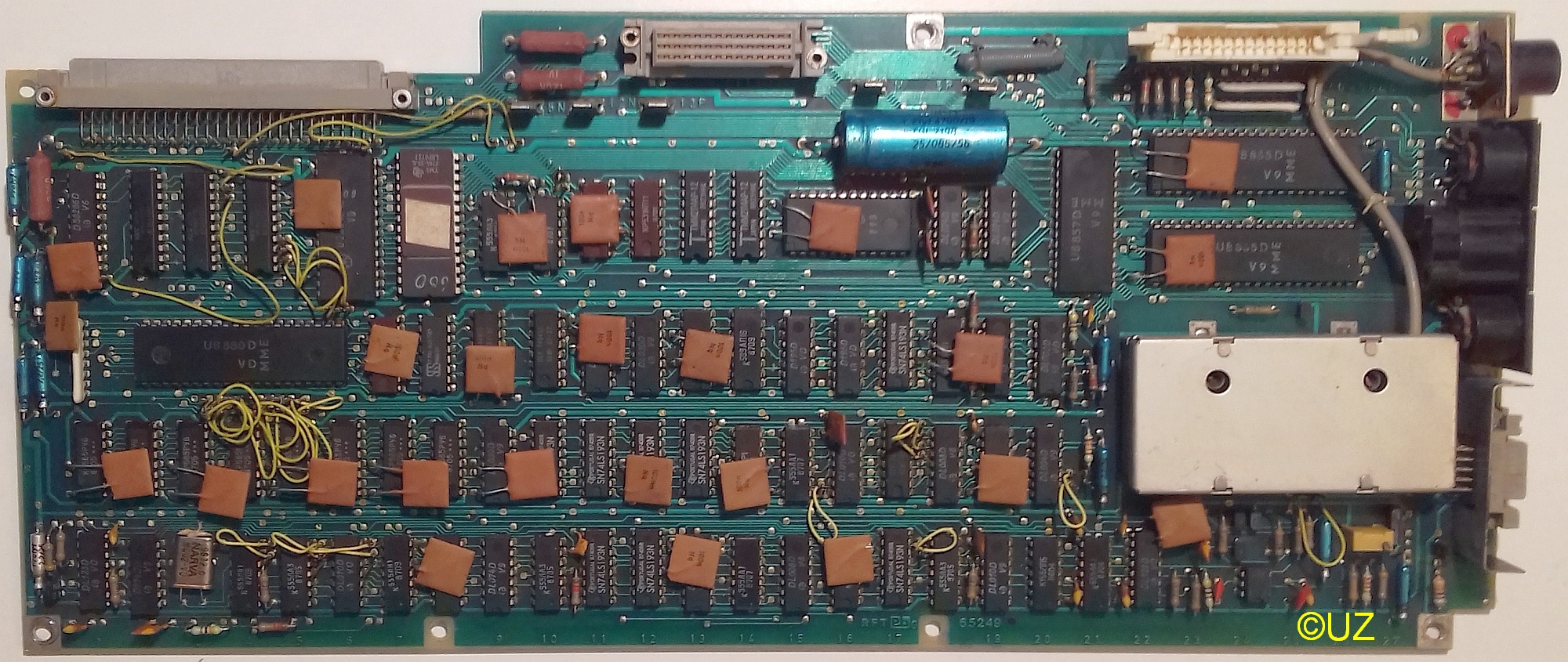

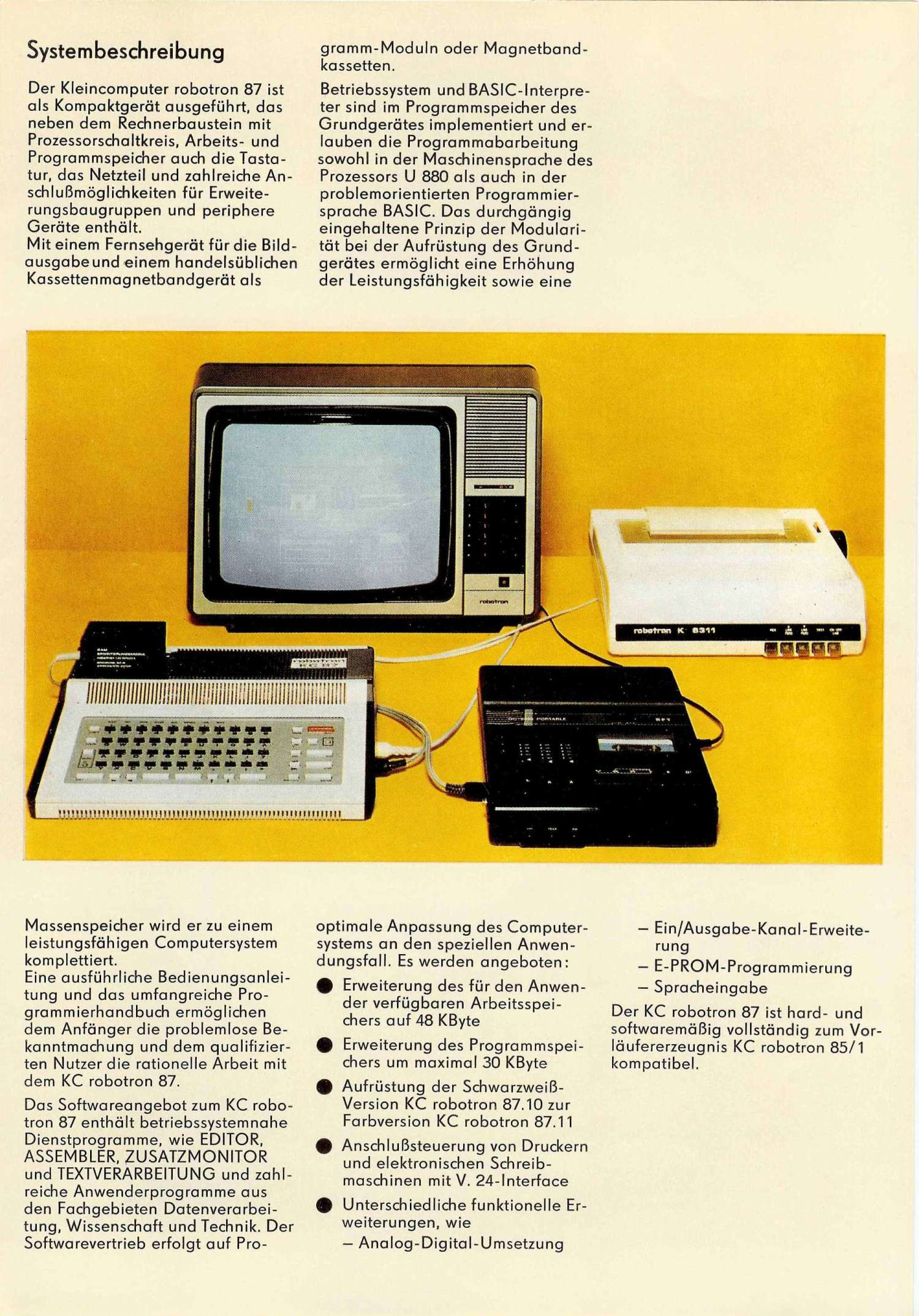

Heimcomputer KC87 Hardware: Allgemeines    Technische Dokumentation    Allgemeine Dokumentation    Hinweise Bilder vom KC87 KC87 Rechner geöffnet Schild   Rechnerplatine bestückt Platine B-Seite Platine L-Seite Spielhebel Spielhebel mit Stecker Spielhebel komplett Unterseite Spielhebel geöffnet Spielhebel zerlegt Platine Gesamtmechanik Werbeprospekt Seite 1 Seite 2 Seite 3 Seite 4 Seite 5 Seite 6 Der Kleincomputer KC87 aus dem VEB Robotron ist ein 8-Bit-Computer, der in Forschung, Industrie, Lehre und privat genutzt wurde. Er ist eine Sonderform des Z9001. Deswegen sind hier nur die Abweichungen zum Z9001 zu finden. Der einzige Unterschied zum Z9001 sind der intern eingebaute BASIC-Interpreter und der Einsatz einiger modernerer Schaltkreise, z.B. der Speicherschaltkreise (siehe Hinweise). Technischen Daten: Prozessor Z80-CPU (U880) Taktfrequenz ca. 2,45 MHz Betriebssystem Z9001-OS in 4KB ROM, CP/M orientiert, BASIC in 10KB ROM Speicher intern 16K RAM, erweiterbar durch Module bis auf 58K (ohne ROM-Bank) Video-Speicher intern 1K SRAM, bei Farbversion zusätzlich 1K SRAM auf der Farbkarte Videoausgang HF-Ausgang (Band I, Kanal 4, s/w alle Varianten), RGBS (nur Farbvariante) Videoausgabe vertikal 50 Hz, horizontal 15,5 kHz Tastatur kleine harte Plasttasten mit Elastomergummi, 65 Tasten, ASCII-Zeichensatz Anschlüsse Kassettenrekorder, Spielhebel, HF-TV (s/w), RGBS (nur Farbvariante), User-Port Peripherie Kassettenrekorder (LCR-C), Fernsehgerät, Spielhebel Zubehör verschiedene Erweiterungsmodule Produktionstypen KC87.10 (s/w-Varianten) bzw. KC87.11 (Farbvarianten), BASIC ohne Grafikbefehle KC87.20 (s/w-Varianten) bzw. KC87.21 (Farbvarianten), BASIC mit Grafikbefehlen KC87.30 (s/w-Varianten) bzw. KC87.31 (Farbvarianten), wie 2, für Industriekunden Technische Dokumentation Schaltbilder Dateigröße Datum Format Rechnerplatine CPU-Baugruppe 67,595 Bytes 13. 05. 2006 A3 RAM/TV-Baugruppe 37,081 Bytes 13. 05. 2006 A3 Video-Baugruppe 83,970 Bytes 13. 05. 2006 A3 Rechnerbaugruppen       Modulträger 31,194 Bytes 20. 03. 2003 A3 Tastatur 41,958 Bytes 20. 03. 2003 A3 Netzteil (wie Z9001) 34,230 Bytes 20. 03. 2003 A4 Farbkarte (wie Z9001) 30,797 Bytes 20. 01. 2003 A3   Leiterbilder Dateigröße Datum Format Rechnerplatine 206,584 Bytes 13. 05. 2006 A3 Rechnerplatine, gespiegelt 450,150 Bytes 24. 07. 2008 A3 Farbkarte (wie Z9001) 131,412 Bytes 20. 01. 2003 A3   Bestückungspläne Dateigröße Datum Format Rechnerplatine 327,431 Bytes 13. 05. 2006 A3 Farbkarte (wie Z9001) 97,887 Bytes 24. 03. 2003 A3 Hinweise: Die Besonderheiten des Signals /ROMDI. Das Signal /ROMDI ist Bestandteil des Systembusses und war im Z9001 und KC85/1 vorgesehen, um in der Produktionsprüfung durch Stecken eines Moduls, den ersten Betriebssystem-ROM-Schaltkreis abzuschalten. Im Modul war an dessen Stelle eine Testroutine enthalten, die beim Einschalten des Computers gestartet wurde. Leider hat man nur den ersten System-ROM abgeschaltet. Im normalen Betrieb gesteckte Module (ROM-Modul, Drucker-Modul, IDAS-Modul usw.) benötigten dieses Signal nicht. Im KC87 wird das /ROMDI-Signal dagegen zur Abschaltung der internen BASIC-Interpreter-ROMs benutzt, wenn extern Module gesteckt werden, die diesen Adreßbereich belegen. Mit einer Wickelverbindung auf der Rechnerplatine ist es möglich, zusätzlich auch den gesamten System-ROM abzuschalten, wenn /ROMDI aktiv wird (Test im Prüffeld). Durch das Abschalten des internen BASIC-Interpreters wird der KC87 zum Z9001 bzw. KC85/1! Es kann vorkommen, daß mehrere Module gesteckt sind, die das Signal /ROMDI ausgeben. Die Module sind in der Regel so konzipiert, daß nur der gerade auf diesem Adreßbereich aktive Modul das /ROMDI-Signal erzeugt. Dadurch ist es möglich, diese Module ohne die bekannten Komplikationen auch am Z9001 bzw. KC85/1 zu betreiben. Das Signal /ROMDI wird seit Einführung des KC87 in einigen Modulen hart verdrahtet auf Massepotential gelegt! Es gibt von außen keine Möglichkeit, das /ROMDI-Signal umzuschalten, um es an die Gegebenheiten im Z9001 anzupassen. Dazu muß das Modul geöffnet werden und ein eventuell vorhandener DIL-Schalter umgeschaltet oder der Leiterzug durchtrennt werden. Z9001: /ROMDI (X1:9B) offen KC87: /ROMDI (X1:9B) an Masse RAM-Schaltkreise: Der Speicher des KC87 ist mit den moderneren RAM-Schaltkreisen KR565RU6 anstelle der bisher eingesetzten U256 (KR565RU3A) bestückt. Diese benötigen nur noch eine Versorgungsspannung von +5V. Nur der OPV am Kassetteneingang (-5V) und der HF-Modulator (+12V) brauchen noch Sonderspannungen. Die Sonderspannungen +12V, -12V und -5V werden aber trotzdem aus Kompatibilitätsgründen am Rechnerbus zur Verfügung gestellt. Module werden nicht erkannt Nach dem Einschalten werden schaltbare Module, die mit einem Schreibbefehl auf die Adresse FC00H abgeschaltet werden können, nicht erkannt. Abhilfe schafft eine Änderung des Codes im System-EPROM (Tip 12) Änderung auf der Leiterplatte des KC87 Im Schaltungsteil des Taktes beim D72A und D73A gibt es eine Änderung: Die Verbindung von R15 nach D72/12 und D73/1 wird getrennt und nach D73/4 gelegt. Ohne diese Änderung gibt es ein Zucken des Bildes. Nach meinem Erkenntnisstand, wurde diese Änderung bei allen Platinen ab einem bestimmten Zeitpunkt gemacht.
