Anschluß eines KC87 mit Farbkarte an ein Fernsehgerät mit RGB-Eingang

Voraussetzungen

Für die Farbwiedergabe ist ein Fernsehgerät mit RGB-Eingang erforderlich. (Nicht jede Scarteingangsbuchse hat eine RGB-Beschaltung!)
Die Ausgänge des Kleincomputers sind Emitterfolger und erfordern einen Abschluß mit 75 Ohm. In der Regel sind diese Widerstände im Fernsehgerät eingebaut und müssen nicht im SCART-Stecker extra eingelötet werden!
Manchmal (sehr selten) liegen sie aber HINTER einem Trennkondensator. Dann funktionieren die Emitterfolger-Ausgangstufen im Rechner nicht und die Abschlußwiderstände müssen eingebaut werden, sonst gibt keine Synchronisation und keine korrekte Farbwiedergabe.
    Benötigte Signale am Scartstecker:
     7 - BLAU-Signal
     5 - BLAU-Masse
    11 - GRÜN-Signal
     9 - GRÜN-Masse
    15 - ROT-Signal
    13 - ROT-Masse
    20 - VIDEO-Signal
    18 - VIDEO-Masse
    16 - AUSTASTUNG-Signal
    14 - AUSTASTUNG-Masse

Das Scartkabel

    RGB-TV-Kabel

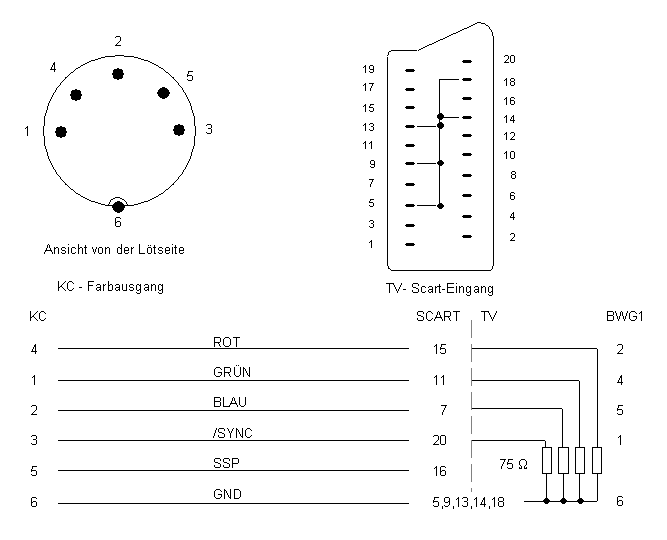

Das Bild zeigt die Ansicht der beiden Stecker von der Lötseite und die sechs Verbindungen zwischen den Steckern.

Wichtig

Bei mehreren Scartbuchsen im TV-Gerät ist die Buchse mit RGB-Beschaltung zu benutzen, ebenso ist die zugehörige Signalquelle auszuwählen. Da die Masse über den Schirmanschluß am KC geführt wird, ist auf sichere Kontaktgabe zu achten!
ACHTUNG: Synchronisiert das Fernsehgerät nicht, ist noch die AV-Schaltspannung an Pin 8 der Scartbuchse anzulegen. Diese Spannung sollte +12V betragen (größer +9V) und muß gesondert zur Verfügung gestellt werden.

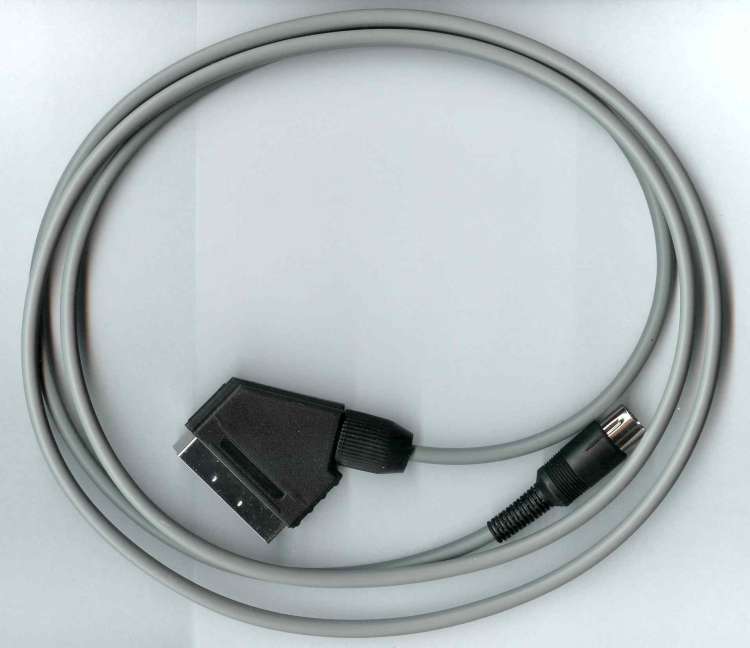

SCART-Kabel
HINWEIS!
Für Leute, die sich das Zusammenlöten eines Kabels nicht zutrauen, stelle ich auch gern ein handgelötetes Exemplar her. Kabellänge 2m, Preis: 12 Euro + Versand.
