Heimcomputer Z9001, KC85/1 und KC87
Hinweise und Tips: Ersatz für die Farbkarte
Ersatzfarbkarte für Rechner mit der Nummer .X0
Einleitung:
Die Rechner Z9001.1
0
, KC85/1.1
0
, KC87.1
0
, KC87.2
0
, KC87.3
0
haben werksseitig keine Farbkarte eingebaut und sind dadurch nur über HF mit einem analogen Fernsehgerät zu nutzen. Moderne Fernsehgeräte haben keinen Analog-Eingang mehr. Man muß den SCART-Eingang benutzen. Hat das TV-Gerät nur einen HDMI-Eingang, ist zusätzlich ein Normwandler von SCART nach HDMI notwendig.
Alle Rechner bieten die Option eines nachträglichen Einbaus einer Farbkarte. Deren Materialkosten betragen etwa 35 €. Für den technischen Laien sind die Beschaffung der Bauteile, der Aufbau und die Inbetriebnahme problematisch.
Die Lösung ist die Erzeugung eines RGB- oder BAS-Signals auf einer kleinen Platine, die an Stelle einer Farbkarte gesteckt wird. Die fertig bestückte Platine kostet etwa 5 €. Ihr Aufbau ist unkompliziert. Man erhät nur ein Monochrombild, aber mit sehr guter Qualität. Es werden hier zwei Varianten beschrieben:
Der Aufbau kann mit einem integrierten Schaltkreis (DL004 bzw. 74LS04) oder mit diskreten Bauteilen erfolgen.
Der Aufbau mit dem Schaltkreis ist wegen der Einfachheit vorzuziehen.
Funktion und Aufbau mit einem integrierten Schaltkreis
Das SYNC-Signal wird nur negiert und über einen 100-Ohm-Widerstand an die RGB-Buchse des Rechners weitergeleitet.
Das VIDEO-Signal muß zweimal negiert werden und steht für jede Farbe getrennt hinter den drei separaten Negatoren zur Verfügung. Auch hier ist ein 100-Ohm-Widerstand zur Erzeugung der notwendigen Pegel am TV-Eingang vorgesehen. Durch Wahl der Steckbrücken (rot, grün, blau) kann die Farbe der Zeichen auf dem Bildschirm festgelegt werden.
Ein BAS-Signal steht nicht zur Verfügung.

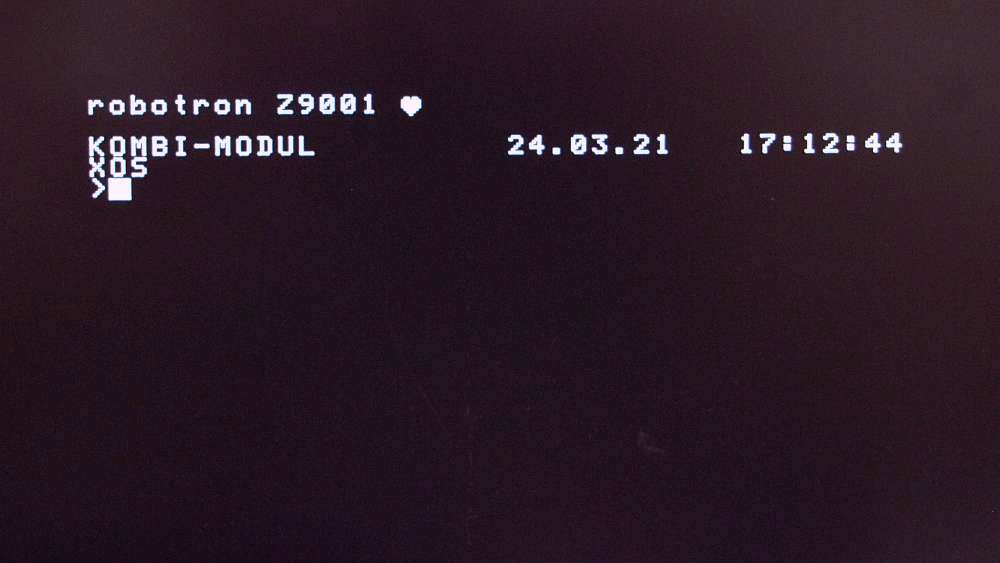

R, G und B ergeben weiße Zeichen

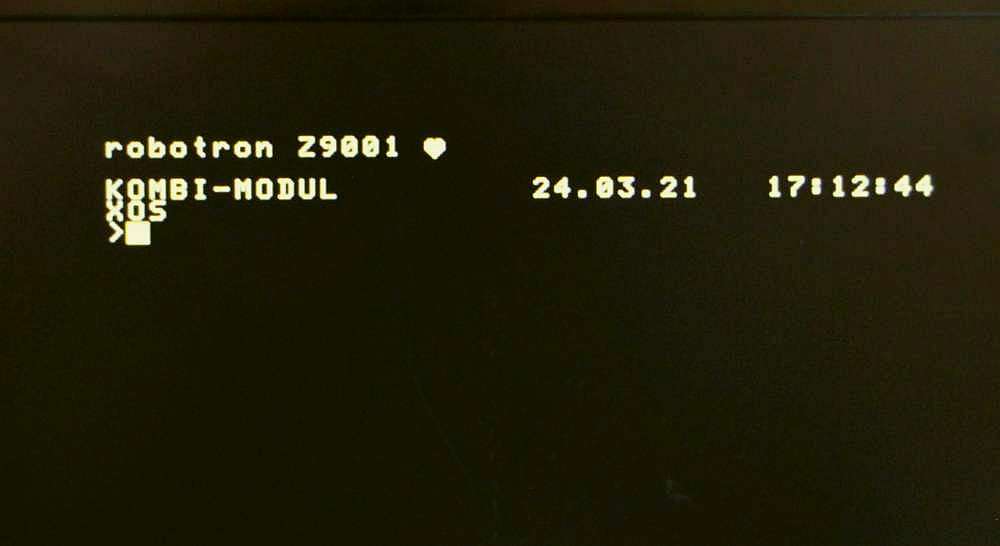

R und G ergeben gelbe Zeichen

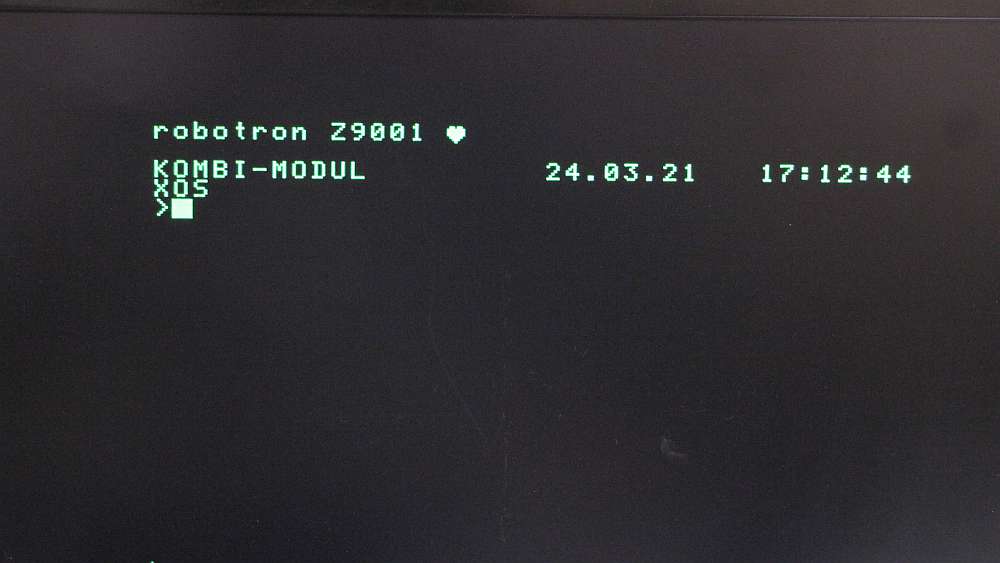

nur G ergibt grüne Zeichen
Die anderen Kombinationen ergeben nicht gut lesbare Farben - rot, blau, magenta, cyan - wobei cyan noch akzeptabel ist.
Die notwendigen Unterlagen

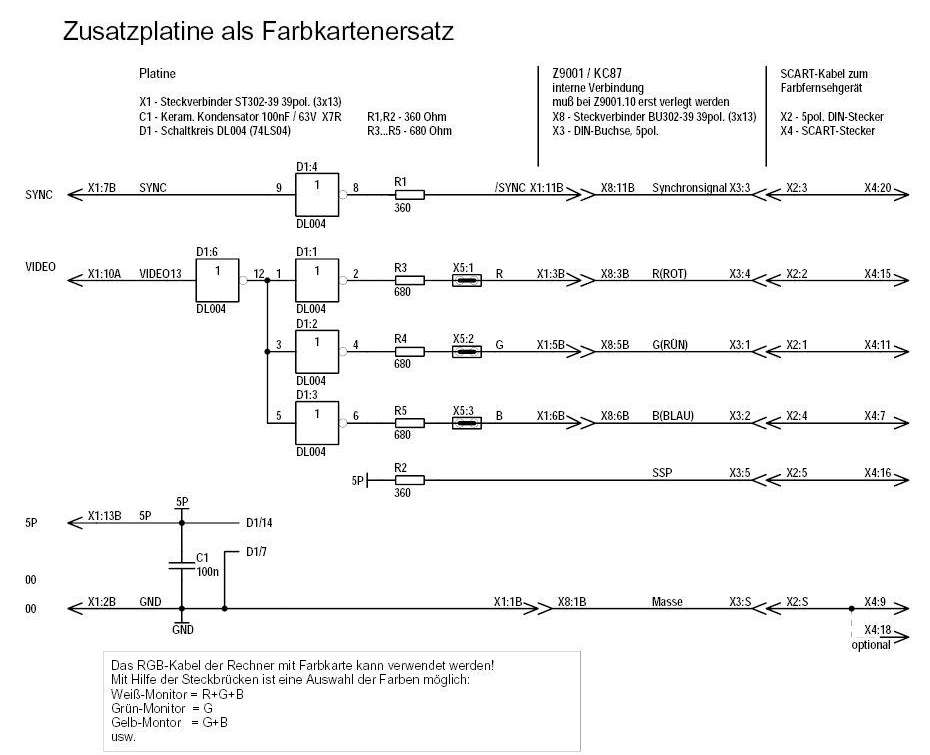

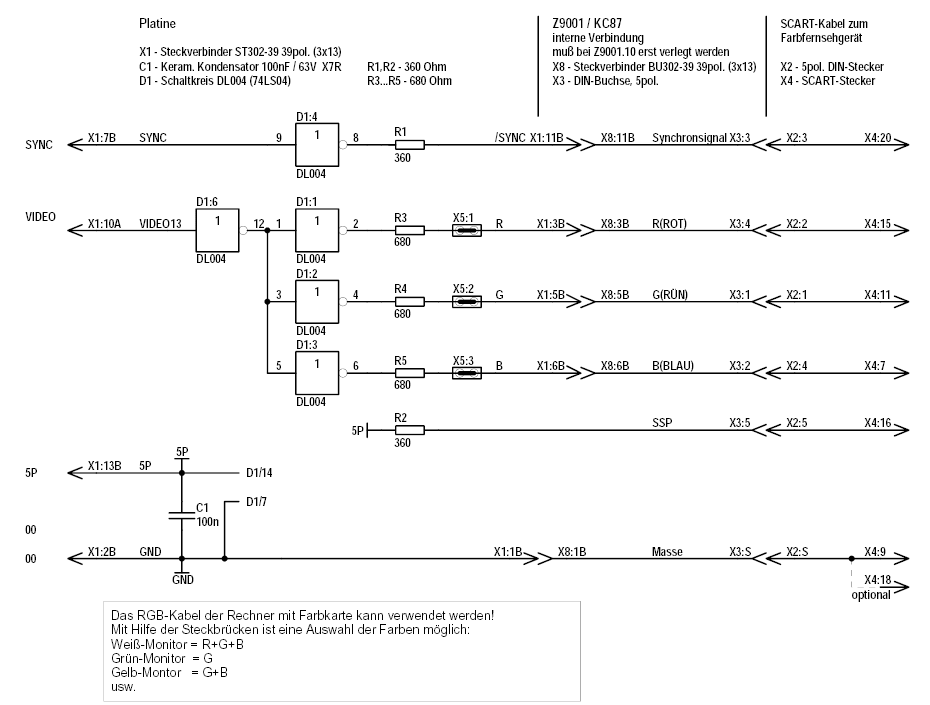

Schaltbild
19,913 Bytes
19. 09. 2022
Leiterplattendokumentation
143,979 Bytes
06. 01. 2023
Bilder des Farbkartenersatzes mit Schaltkreis

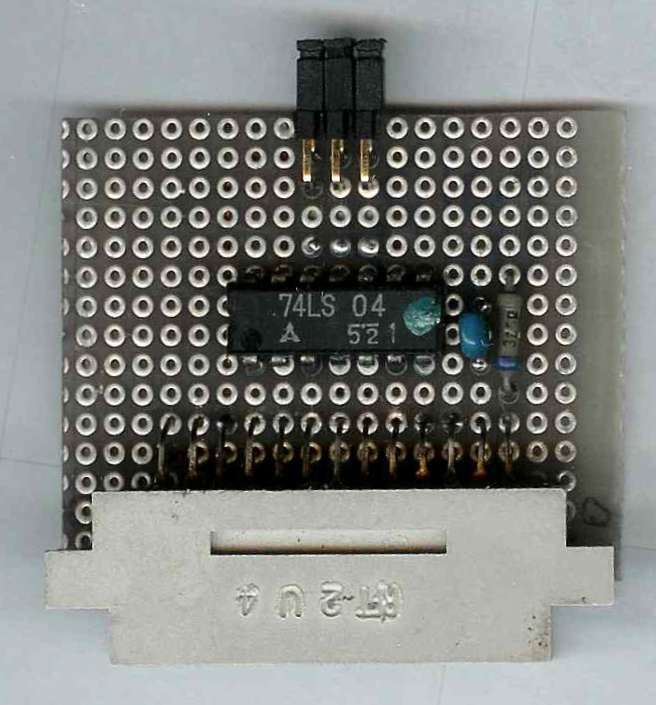

Muster des Farb-
kartenersatzes
Farbkartenersatz
komplett (demnächst)

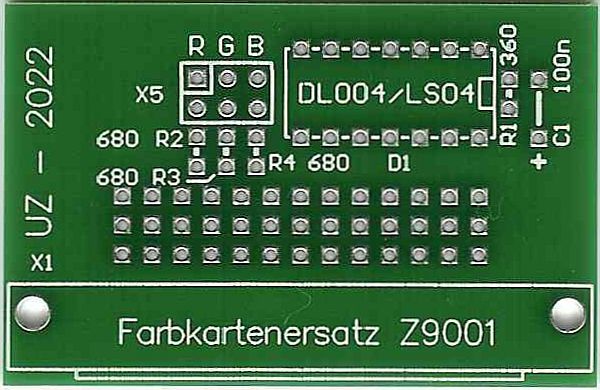

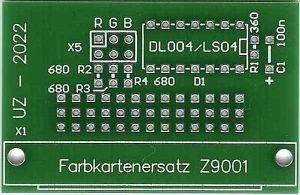

Leerplatine B-Seite

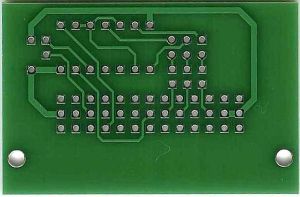

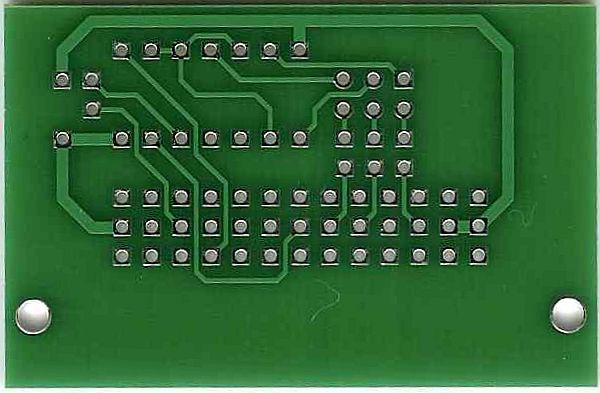

Leerplatine L-Seite
Funktion und Aufbau mit diskreten Bauteilen
Das VIDEO-Signal wird aufbereitet und über Steckbrücken an die drei Farbleitungen des RGB-Ausgangs gelegt. Durch Wahl der Steckbrücken (rot, grün, blau) kann die Farbe der Zeichen auf dem Bildschirm festgelegt werden.
Das SYNC-Signal wird mit dem Video-Signal zum BAS-Signal verknüpft und steht am SYNC-Ausgang zur Verfügung, wenn der Nutzer das BAS-Signal verwenden möchte. Andererseits kann der Fernseher den SYNC-Anteil wieder herausfiltern und zusammen mit den RGB-Signalen ein gutes Monitorbild erzeugen.
Achtung!
Es betrifft nur die Platine der Nullserie: Die Kondensatoren C1 und C4 fehlen im Leiterbild der Version A und müssen von Hand auf der L-Seite bestückt werden.
Der Kondensator C3 ist nur bei Bildstörungen notwendig.
R, G und B ergeben weiße Zeichen
R und G ergeben gelbe Zeichen
nur G ergibt grüne Zeichen
Die anderen Kombinationen ergeben nicht gut lesbare Farben - rot, blau, magenta, cyan - wobei cyan noch akzeptabel ist.
Die notwendigen Unterlagen

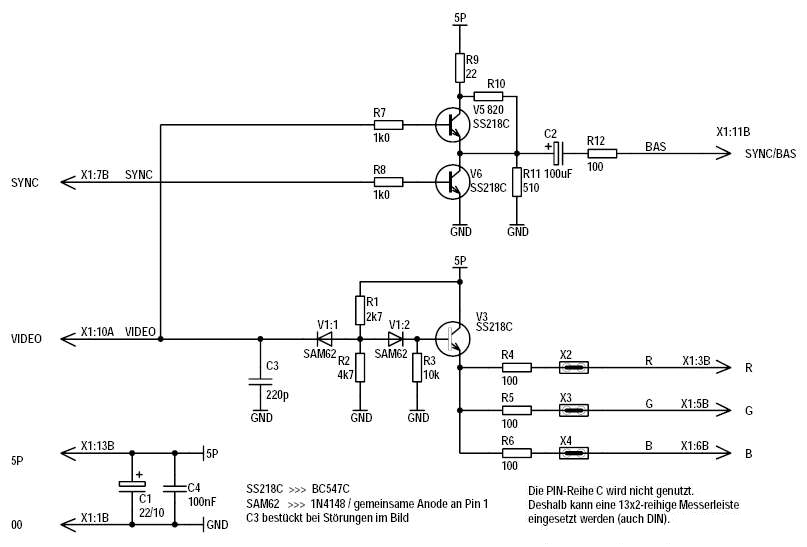

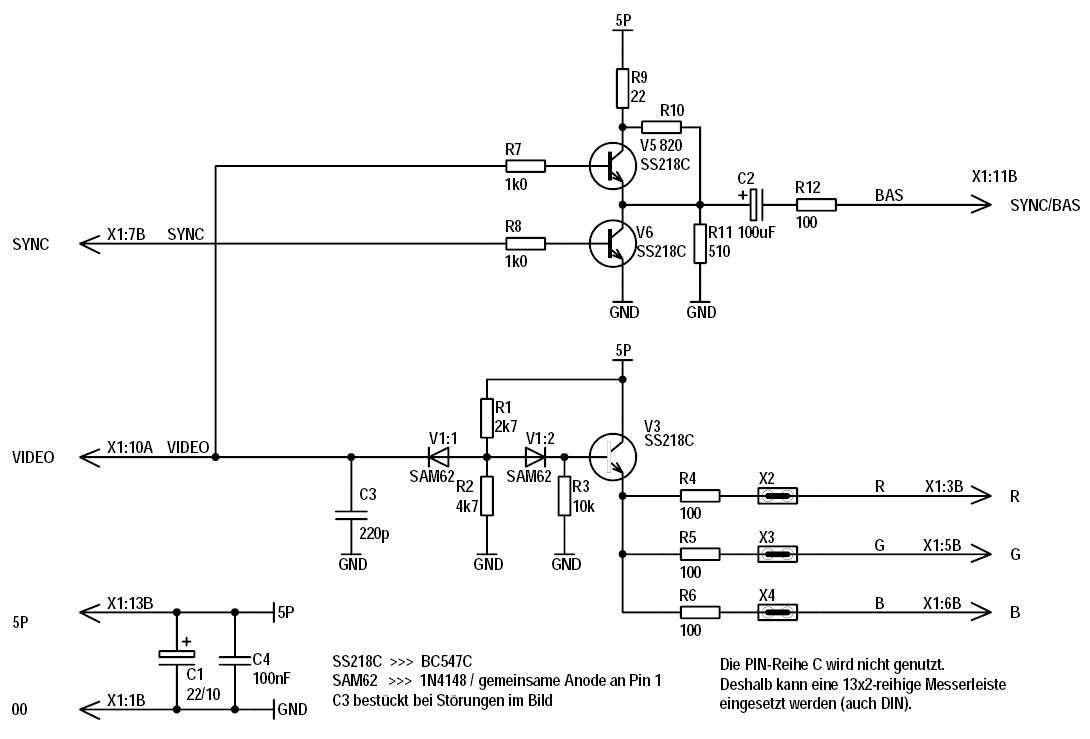

Schaltbild
18,147 Bytes
21. 04. 2021
Leiterplattendokumentation
191,201 Bytes
21. 04. 2021
Stückliste
10,814 Bytes
21. 04. 2021
Bilder des Farbkartenersatzes mit diskreten Bauteilen

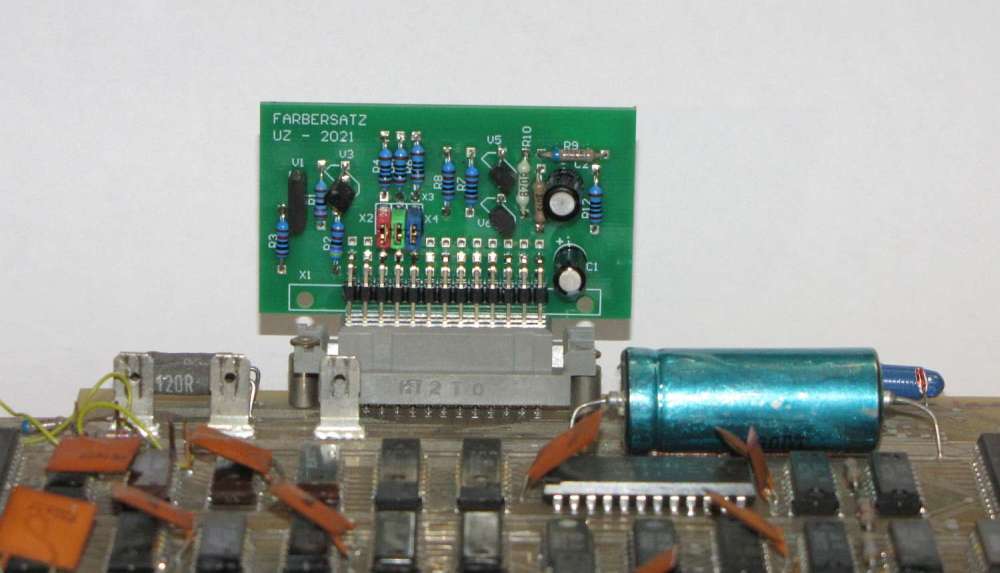

Farbkartenersatz eingebaut

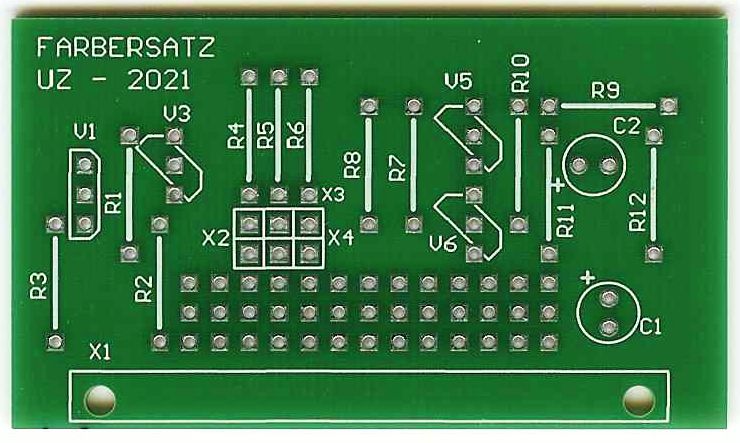

Leerplatine B-Seite

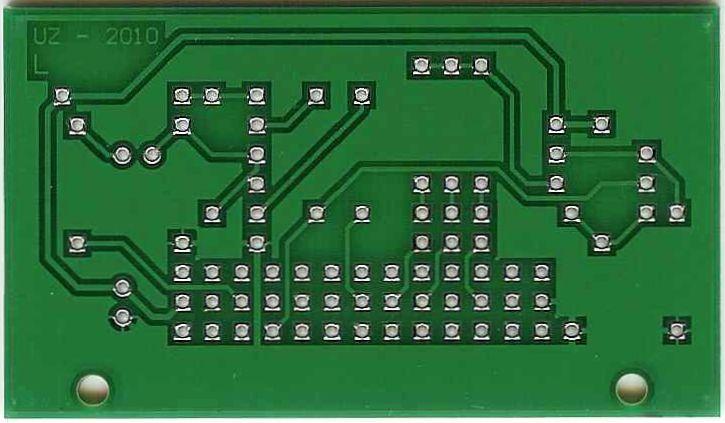

Leerplatine L-Seite

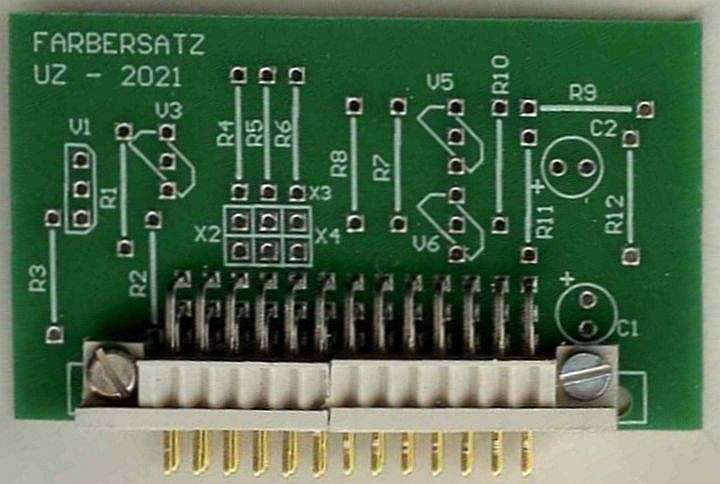

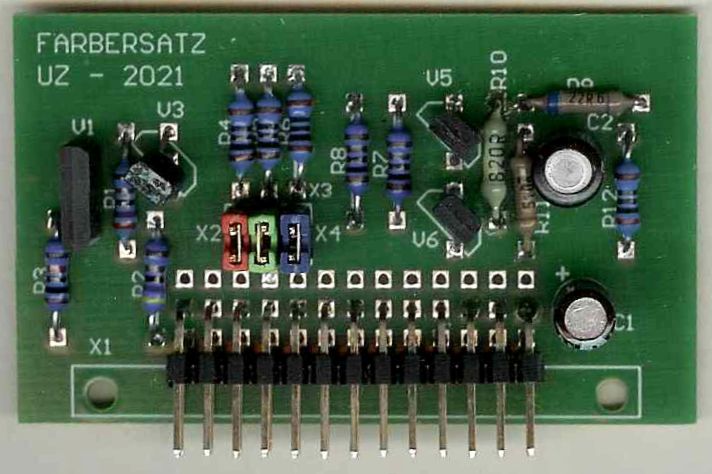

komplett, mit DIN-Stiftleiste
leer mit DIN-Stecker

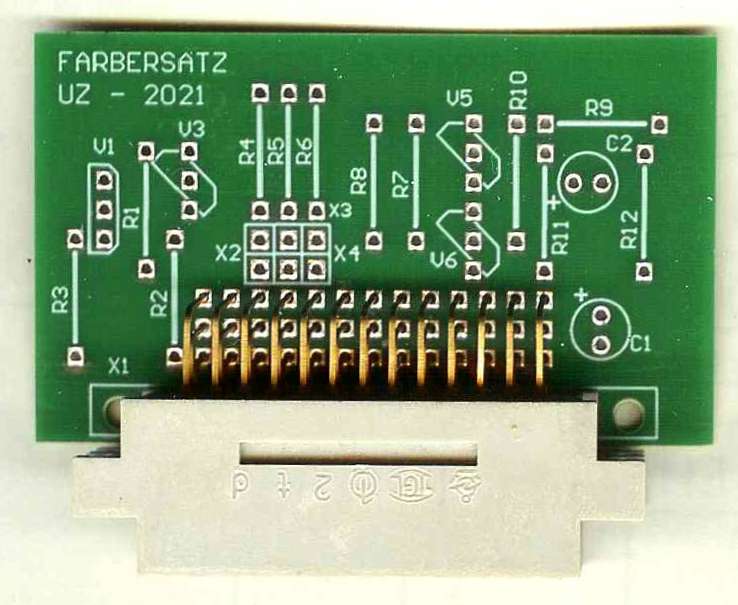

leer mit EFS-Stecker
Wer hat, nimmt einen originalen EFS-Stecker. Der einfachste Ersatz ist der Einsatz einer gewinkelten DIN-Stiftleiste mit 2x13 Kontakten.
Bei Verwendung eines 3x16poligen DIN-Steckverbinders müssen 3 Kontaktreihen in der Mitte herausgeschnitten werden. Da der Kragen der EFS-Buchse auf der Rechnerplatine zu eng ist, wird die noch Wanne des DIN-Steckers umlaufend abgetrennt.
Letzte Bearbeitung: 20. 11. 2023
