Heimcomputer Z9001, KC85/1 und KC87
Hinweise und Tips: Umstellung auf Farbversion
Umstellung auf Farbversion nach Einbau einer Farbkarte (bei Z9001.10, KC85/1.10, KC87.X0)
Nach Einbau einer Farbkarte
Der Einbau einer Farbkarte beim KC87 ist einfach: einstecken -> anschrauben -> fertig. Dann muß nur noch ein
RGB-SCART-Kabel
zusammengelötet und angeschlossen werden.
Beim Z9001 bzw. KC85/1 ohne Farbausgabe stehen die Spielhebelanschlüsse an zwei 5poligen Buchsen (X3 und X4) an der rechten Computerseite zur Verfügung und sind nicht in der mittleren 7poligen Buchse X4 zusammengeführt. An der rechten 5poligen Buchse (X3) müssen die Spielhebelsignale abgeklemmt und die RGB-Signale angelegt werden. Dazu sind die folgenden Verbindungen zu trennen bzw. herzustellen (siehe auch
Schaltbild Seite 4
):

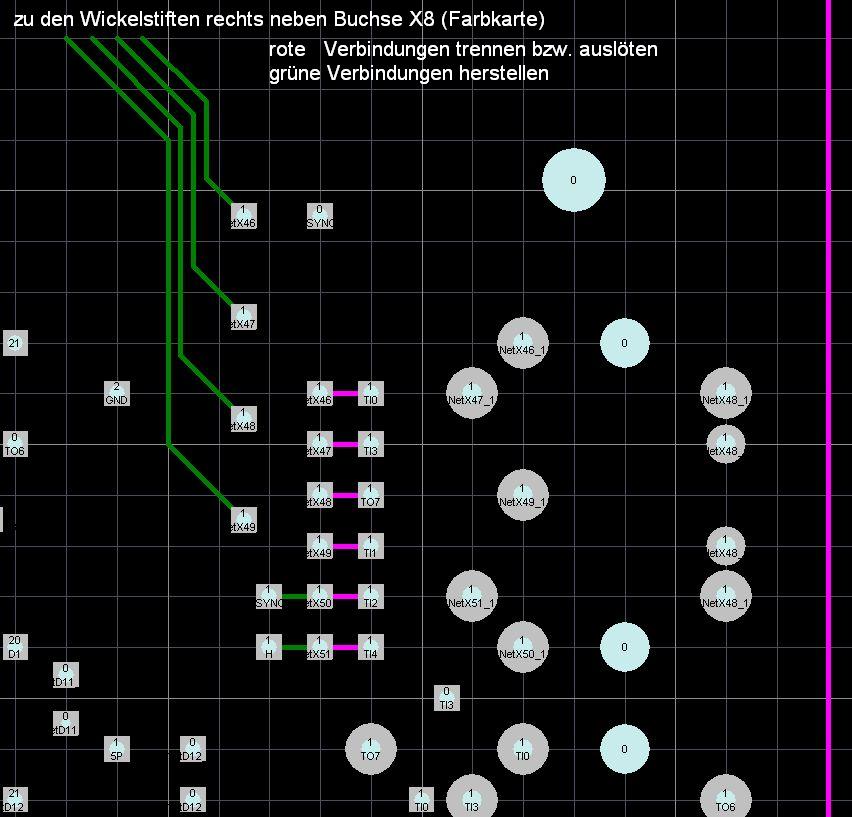

Trennungen
Verbindungen
X46 - X52
X78 - X82 (M)
X47 - X53
X75 - X80 (R)
X48 - X54
X76 - X81 (G)
X49 - X55
X77 - X79 (B)
X50 - X56
X50 - X61 (SYNC)
X51 - X57
X51 - X58 (SSP)

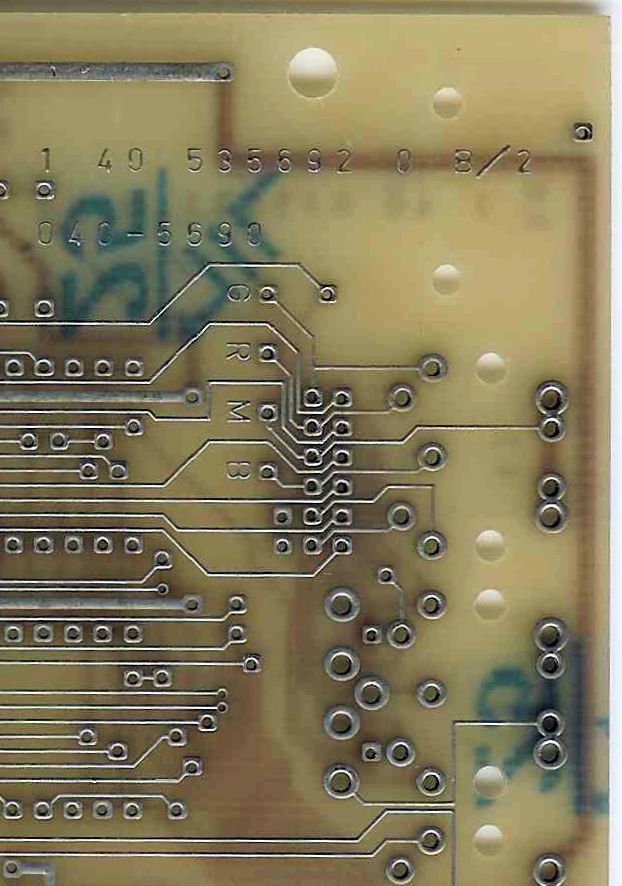

Leiterplatte
Änderungen
Der Spielhebel 2 steht jetzt nicht mehr zur Verfügung. Dafür muß die mittlere 5polige Buchse (X4) gegen eine 7polige getauscht werden. Die Bauform heutiger 7poliger DIN-Buchsen unterscheidet sich von den Buchsen von RFT (siehe Bilder unten).

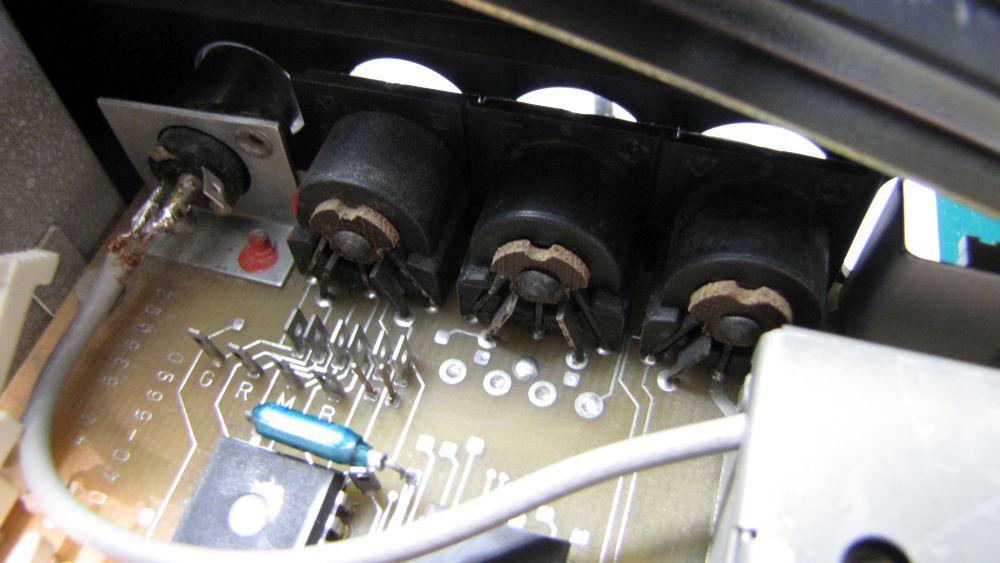

Anordnung der Buchsen vor
dem Umbau

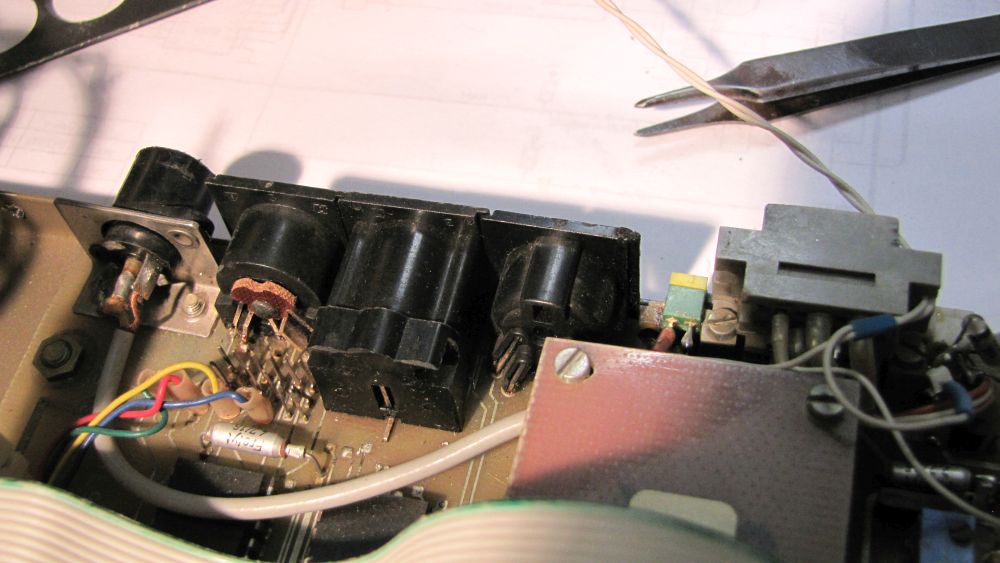

Anordnung der Buchsen nach
dem Umbau

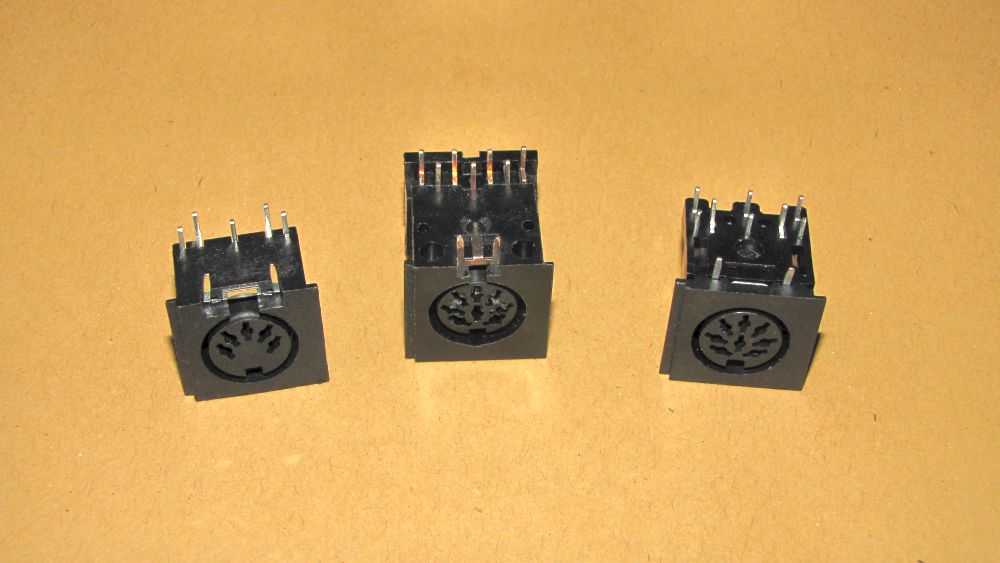

links - ausgelötete 5polige Buchse
mitte - RFT-Buchse
rechts - geeignete DIN-Buchse

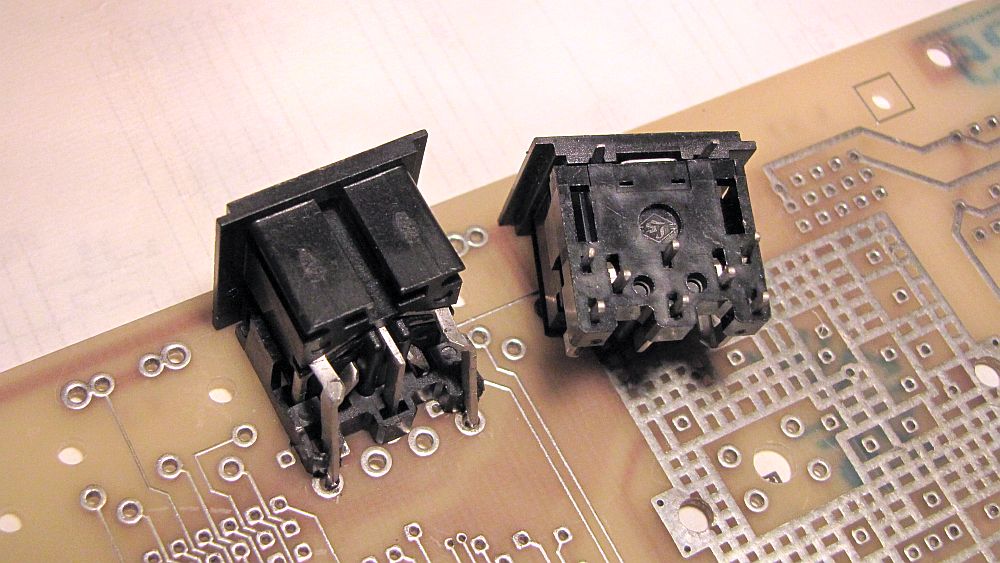

abgespreizte Lötstifte
in der Platine
Die Anordnung der Lötstifte bei den DIN-Buchsen ist trotzdem noch etwas anders. Die hinteren äußeren Lötstifte müssen nach hinten weggebogen werden (erwärmen und aus der Plastummantelung herausziehen).
Es eignen sich auch 8polige Buchsen. Der achte Kontakt (in der Mitte) ist mit Masse (GND) verbunden.
