Heimcomputer Z9001, KC85/1, KC87
Rossendorfer Module:


Es gibt drei Rossendorfer Module, die zusammen eine Diskettenarbeit ermöglichen:
1. Schaltbarer ROM-Modul *)
2. 64K-RAM-Modul *)
3. Floppykontroller-Modul **)

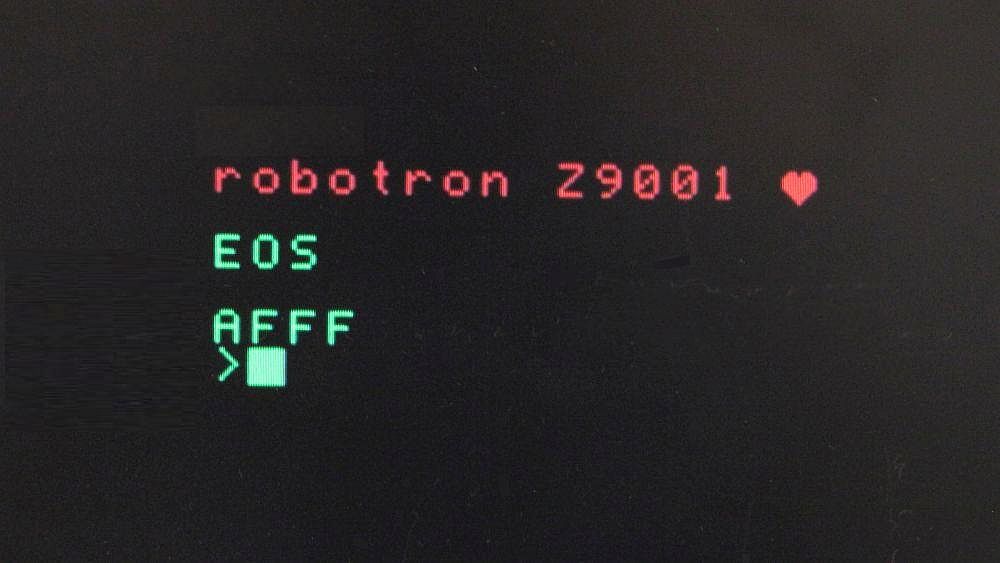

Der schaltbare ROM-Modul enthält in einem EPROM die Firmware zum Starten des CP/M von der Diskette. Das CP/M wird mit dem Aufruf "CPM" am Prompt gestartet. Durch einen Schreibbefehl auf die Adresse 0FC00H schaltet sich der Modul selbst ab. Der Adreßbereich von C000H bis E7FFH steht damit zur Verwendung als RAM zur Verfügung. Anschließend wird mit OUT 07 der RAM des Bereichs 4000H bis E7FFH im 64K-RAM-Modul aktiviert. Bei Verlassen des CP/M mit dem residenten Befehl "RESET", wird mit dem Befehl OUT 06 der gesamte RAM von 4000H bis E7FFH des 64K-RAM-Moduls wieder deaktiviert und mit dem Schreibbefehl auf die Adresse 0F800H der schaltbare Boot-Modul wieder aktiviert (siehe Tabelle).
Die Speicherbereiche 4000H bis E7FFH werden erst bei Aktivierung durch den Befehl "CPM" (OUT 07) aktiviert und stehen leider nicht als Ersatz von zwei Erweiterungsmodulen zur Verfügung.
Der Speicherbereich C000H bis E7FFH ist im deaktivierten Zustand im Hintergrund beschreibbar!
Der FDC-Modul enthält die Hardware zur Steuerung von max. zwei Diskettenlaufwerken. Die Verbindung zur Diskettenstation wird über eine 26polige Kabelverbindung erreicht. Da kein 34poliges Kabel verwendet wird, ist eine Rangierung der Leitungen beim Selbstbau eines Kabels zu berücksichtigen. Die Rangierung ist anders als beim Beispiel für der FDC-Modul von Robotron und wird demnächst bereitgestellt.

RAM-Bereiche (aktivierter Zustand)
im Grundgerät Vordergrund/Hintergrund immer eingeschaltet aktiv/nicht aktiv
0H - 3FFFH 4000H - 7FFFH 8000H - BFFFH C000H - E7FFH
immer vorhanden OUT 04 - Vordergrund aktiv
OUT 05 - Hintergrund aktiv
immer aktiv immer aktiv

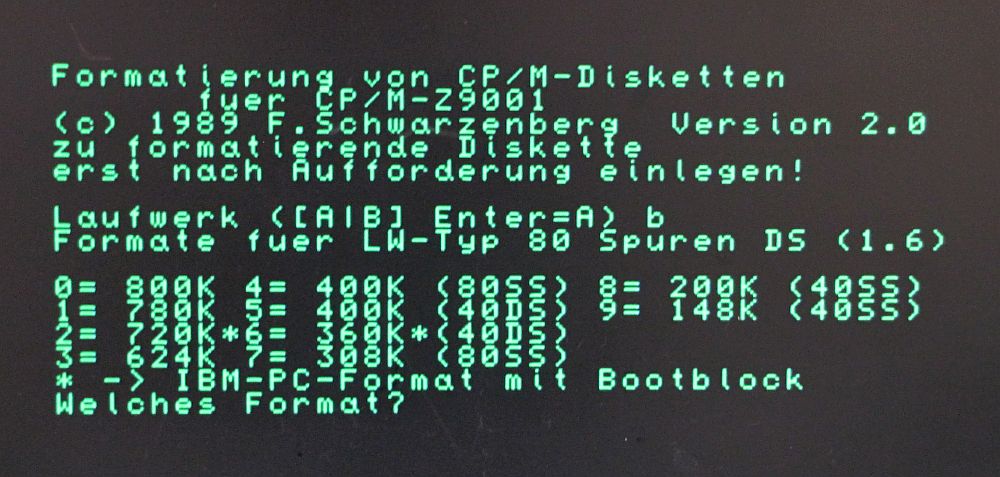

Weiterhin werden vom FDC-Modul die Portadressen 10H - 1FH belegt. Das steht im Widerspruch zum FDC-Modul von Robotron. Es gibt Anpassungen in der Systemdatei @cpmz9.com und im Formatierprogramm formatz.com (die Robotron-Version heißt formatr.com, hat aber noch Fehler). Bei weiteren Programmen, die die falschen Adressen benutzen, müssen Anpassungen vorgenommen werden.
Die Rossendorfer Module waren Vorbild der entsprechenden Robotron-Module. Es wurden nicht alle Eigenschaften von den Rossendorfer Modulen übernommen. Beispielsweise ist beim 64K-Modul von Robotron der RAM-Bereich von 4000H bis BFFFH immer aktiv und die Schaltung des FDC-Moduls lehnt sich an die Schaltung des BICs an, der zu dieser Zeit bereits entwickelt wurde. Demzufolge ist die Hardware um einiges anders, und es gibt unterschiedliche Systemdisketten (@CPMZ9.COM), Formatierungsprogramme usw.


Schaltbarer ROM-Modul
Schaltplan 27,662 Bytes 25. 02. 2010
Lageplan 75,910 Bytes 25. 02. 2010
Leiterbilder 99,034 Bytes 25. 02. 2010
EPROM-Inhalt 2,048 Bytes 18. 07. 2010
Doku SROM-Modul 7,307 Bytes 30. 03. 2017

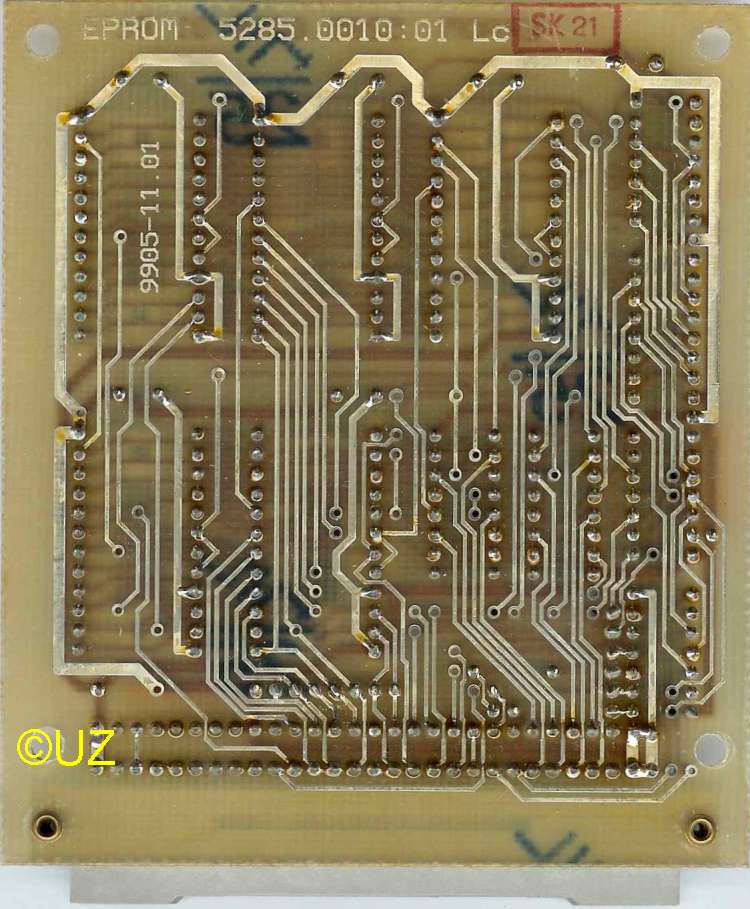

Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite
Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite


64K-Modul
Schaltplan 36,288 Bytes 25. 02. 2010
Lageplan 77,638 Bytes 25. 02. 2010
Leiterbilder 110,268 Bytes 25. 02. 2010
Doku 64K-Modul 5,738 Bytes 30. 03. 2017

Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite
Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite


FDC-Modul
Schaltplan 34,820 Bytes 29. 04. 2014
Lageplan 105,399 Bytes 29. 04. 2014
Leiterbilder 128,316 Bytes 29. 04. 2014
Doku FDC-Modul 13,110 Bytes 30. 03. 2017

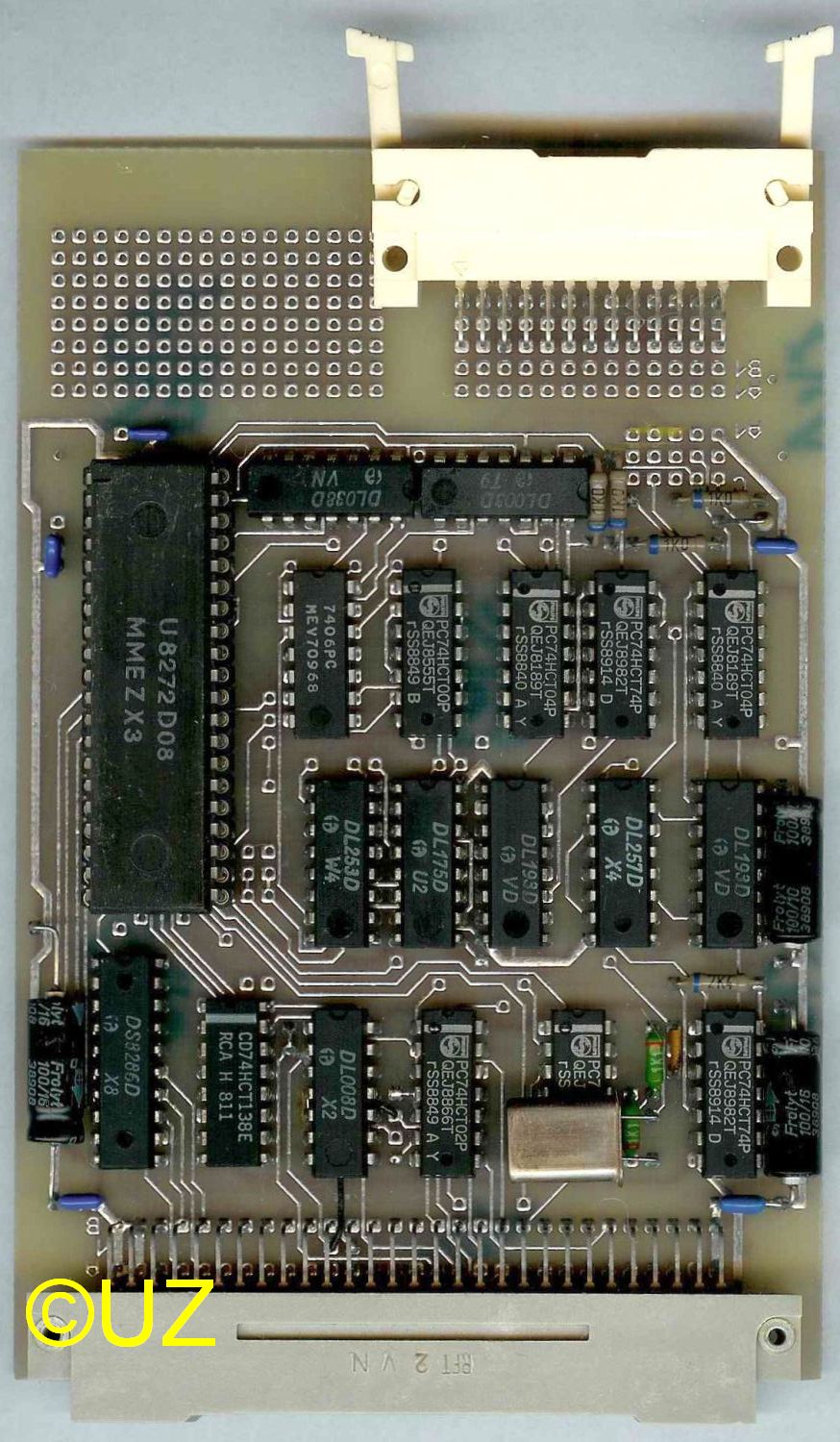

Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite Modul von hinten
Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite Rückansicht mit Kabel


E/A-Modul
Schaltplan 33,505 Bytes 13. 02. 2016
Lageplan 129,744 Bytes 12. 02. 2016
Leiterbilder 155,442 Bytes 12. 02. 2016

Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite E/A-Modul Leiterplatte B-Seite
Modul komplett Leiterplatte B-Seite Leiterplatte L-Seite Leerplatine B-Seite Leerplatine L-Seite


Platinen
Adapter Leiterplatte B-Seite Leiterplatte L-Seite
Adapter komplett

Adapter-Leiterplatte
B-Seite
Adapter-Leiterplatte
L-Seite

16k-DRAM Leiterplatte B-Seite
16K-DRAM-Leiterplatte
B-Seite
16K-DRAM-Leiterplatte
L-Seite

SIF-Modul Leiterplatte B-Seite
SIF-Leiterplatte
B-Seite
SIF-Leiterplatte
L-Seite

Module und Platinen wurden von Enrico G. und Stefan H. (FDC) zur Verfügung gestellt.
Die Fotos vom E/A-Modul stammen von Dirk M.
Beschreibung von Volker P.

Letzte Bearbeitung: 09. 06. 2019
