Heimcomputer Z9001, KC85/1, KC87
MASTER-Modul und SLAVE-Modul:

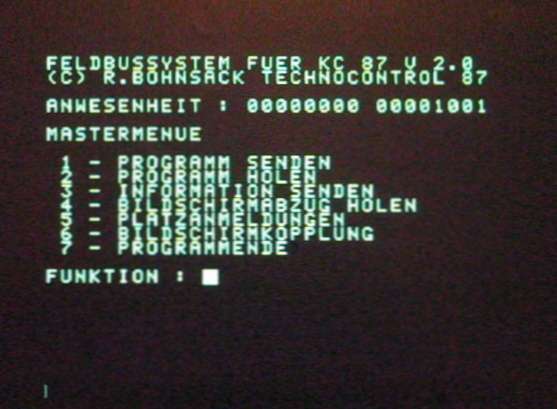

Aufzeichnung einer Verbindung zum SLAVE 3 mit Informationsübergabe zum Slave und Bildschirmanzeige vom Slave:
- Aufruf "MASTER"
- Anzeige Slave (4)
- Übertragung der Information "GUTEN TAG" (3)
- Anzeige Slave (4)
- Senden eines Programmes (1)
Größe der Videodatei: 3,926,602 Bytes
Dokumentation
Bedienungsanleitung Version 2
52,273 Bytes
06. 03. 2010
Schaltungen, Leiterbilder, Lagepläne
Schaltplan Master
31,845 Bytes
06. 03. 2010
Belegungsplan Master
79,406 Bytes
06. 03. 2010
Leiterbild Master
60,762 Bytes
29. 08. 2007
Schaltplan Slave
30,018 Bytes
29. 08. 2007
Belegungsplan Slave
78,785 Bytes
29. 08. 2007
Leiterbild Slave
61,767 Bytes
29. 08. 2007
EPROM-Inhalte
Master
V1.0
2,048 Bytes
17. 11. 2009
Master
V2.0
2,048 Bytes
11. 02. 2010
Slave
V1.0
2,048 Bytes
19. 11. 2009
Slave
V2.0
2,048 Bytes
25. 08. 2007
Bilder vom Master

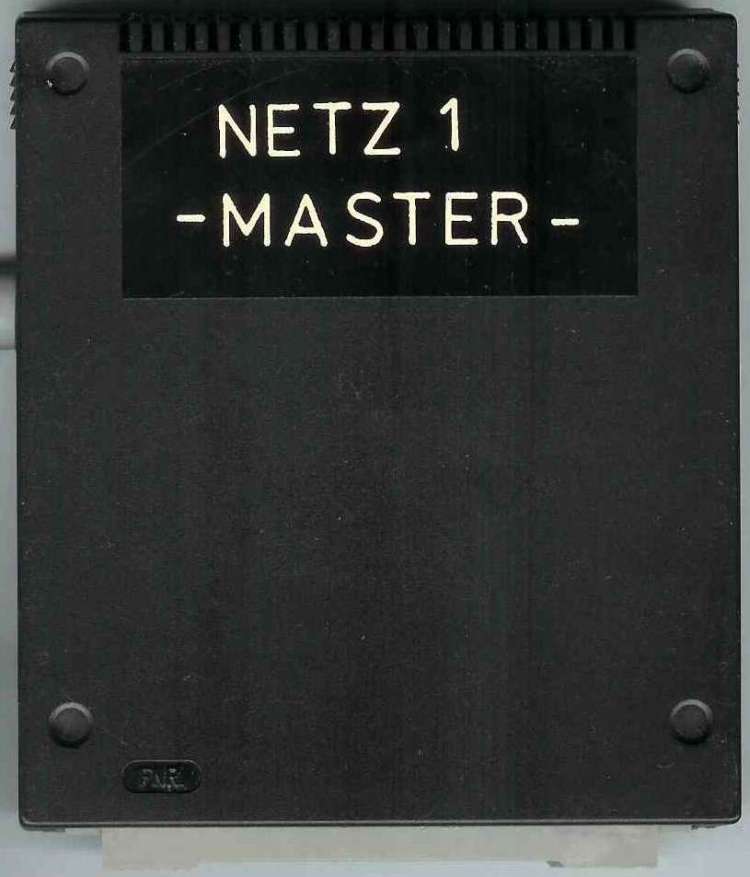

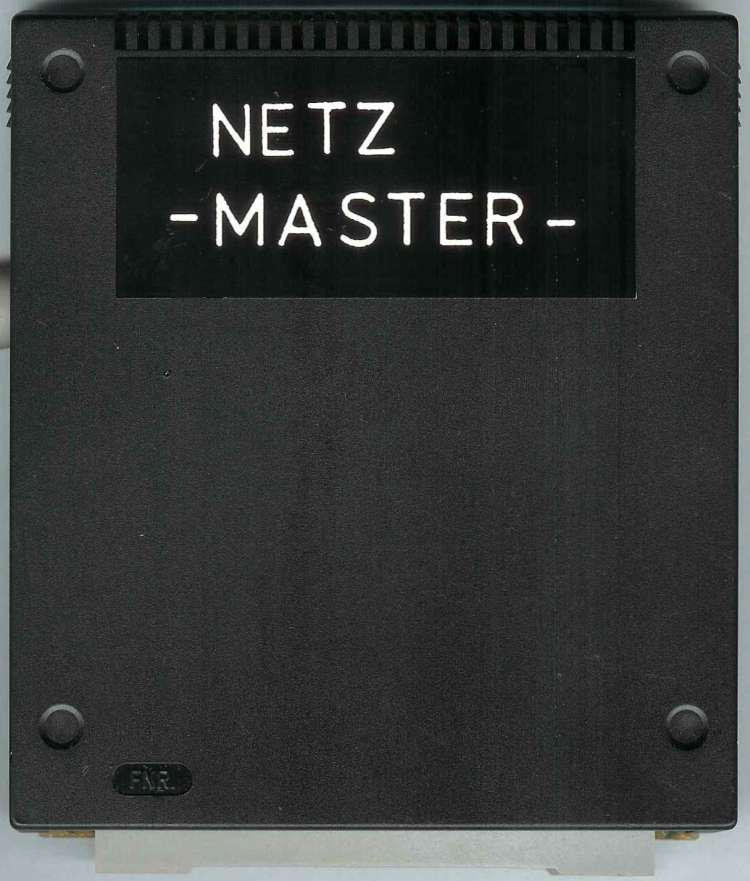

Master-Modul V1

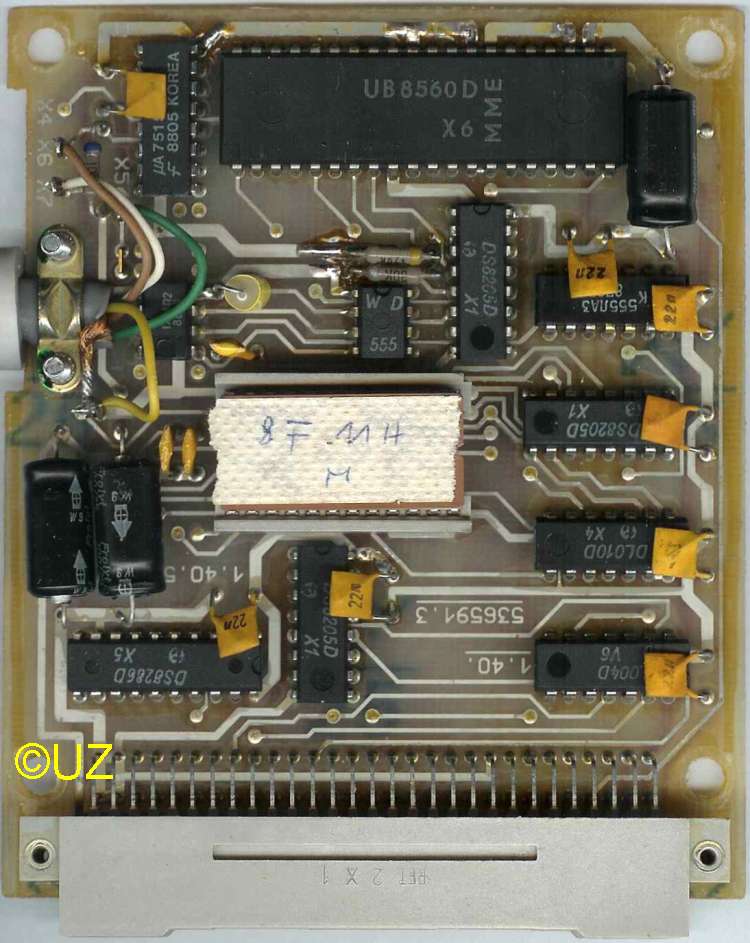

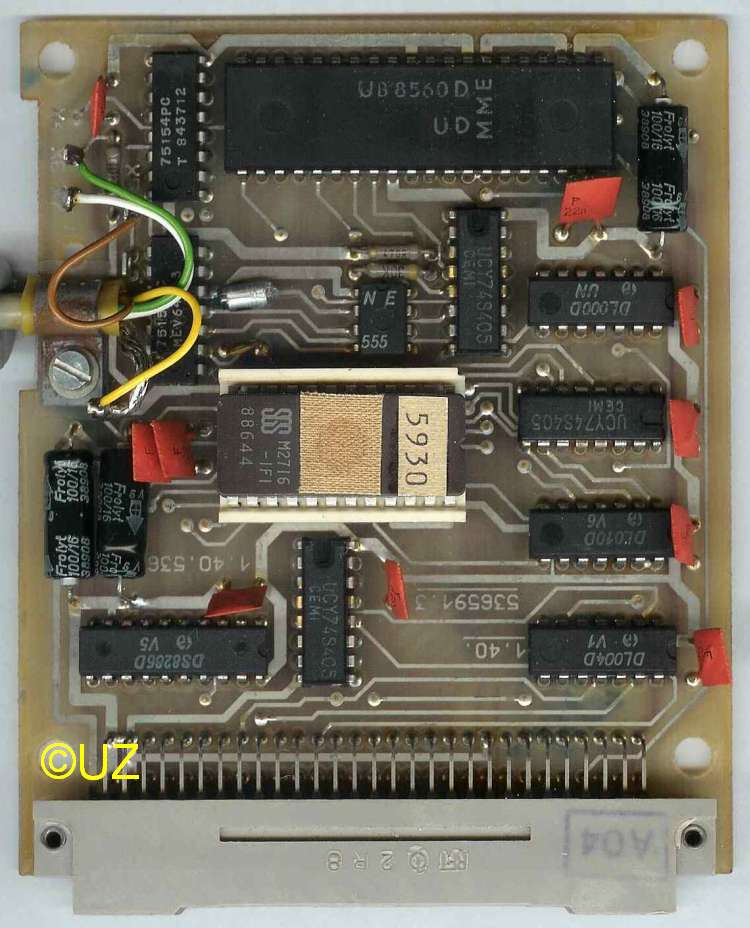

Master 1, B-Seite
Master-Modul V2
Master 2, B-Seite

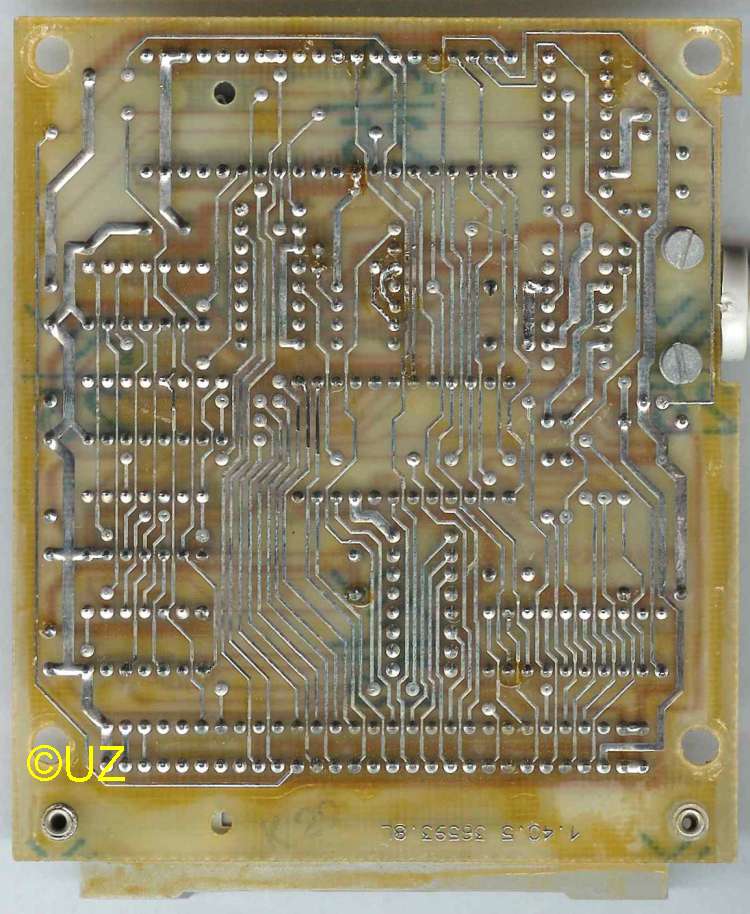

Master 2, L-Seite
Bilder vom Slave

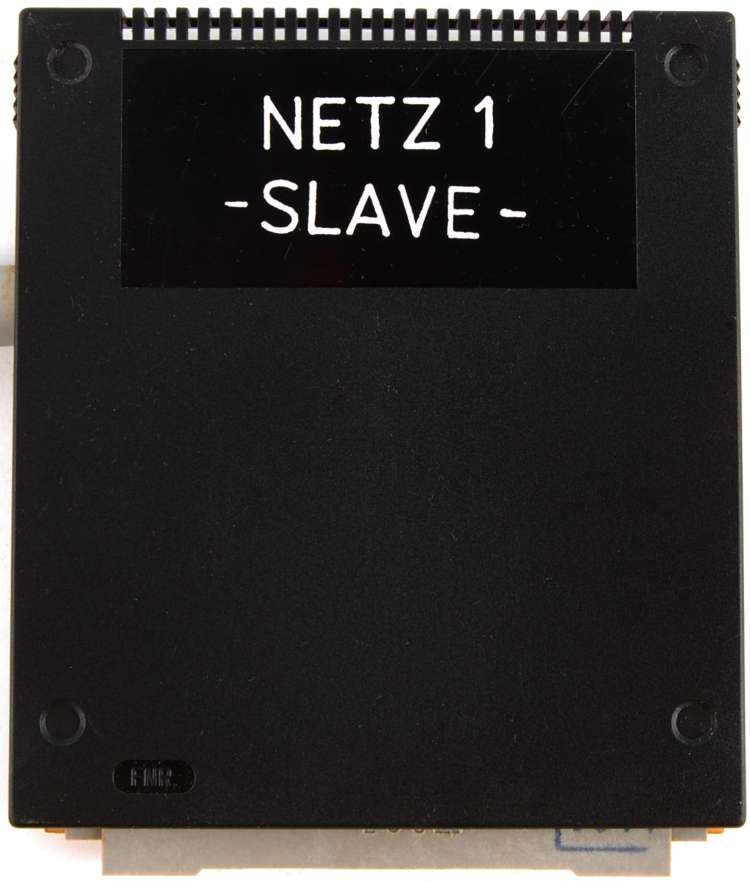

Slave-Modul V1

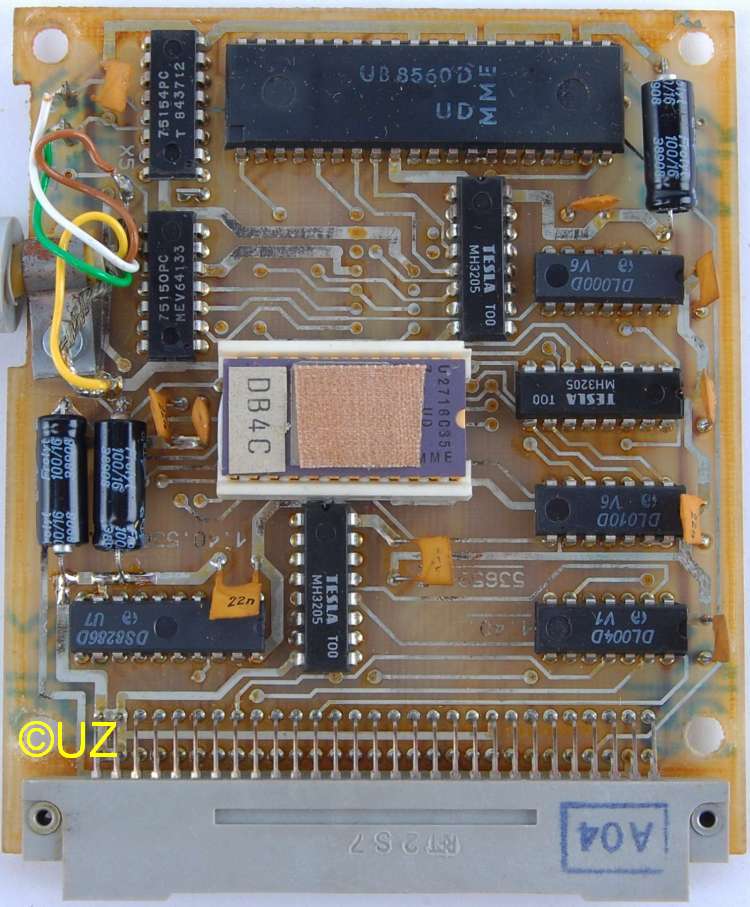

Slave 1, B-Seite

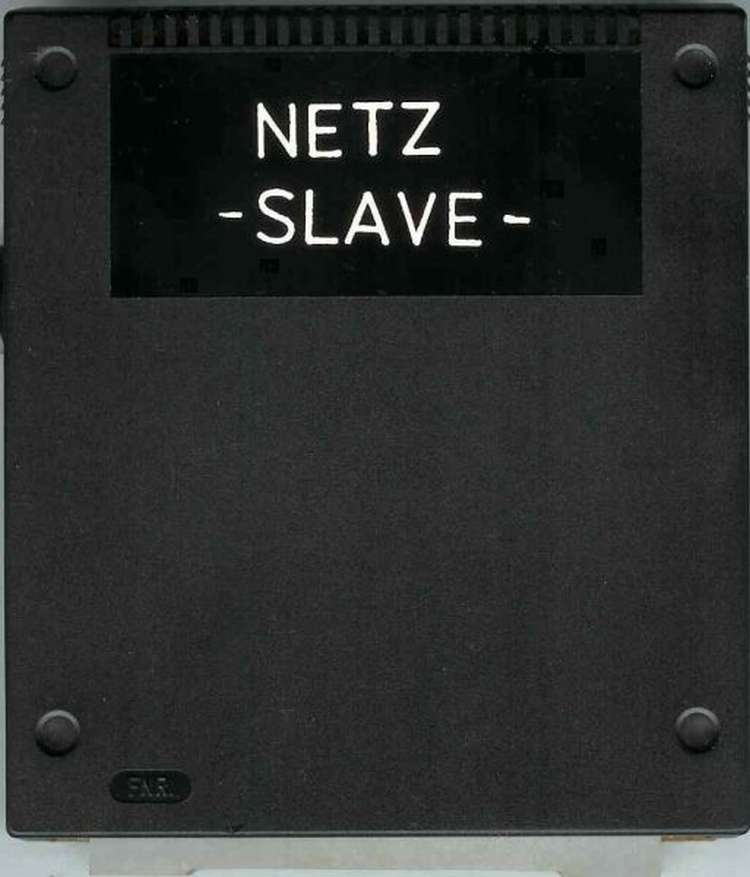

Slave-Modul V2

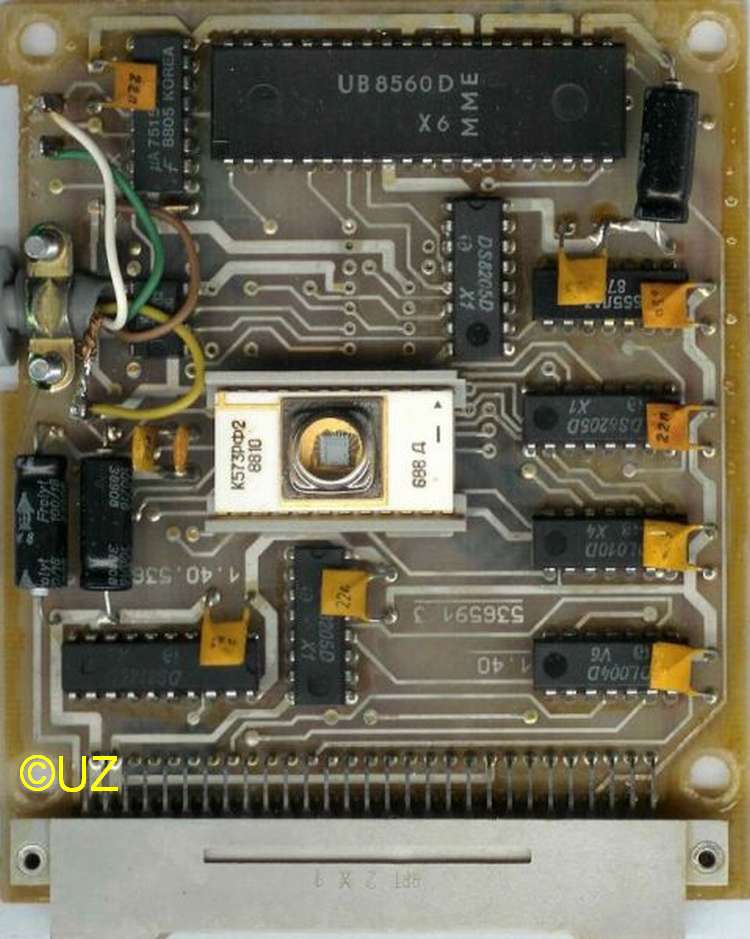

Slave 2, B-Seite

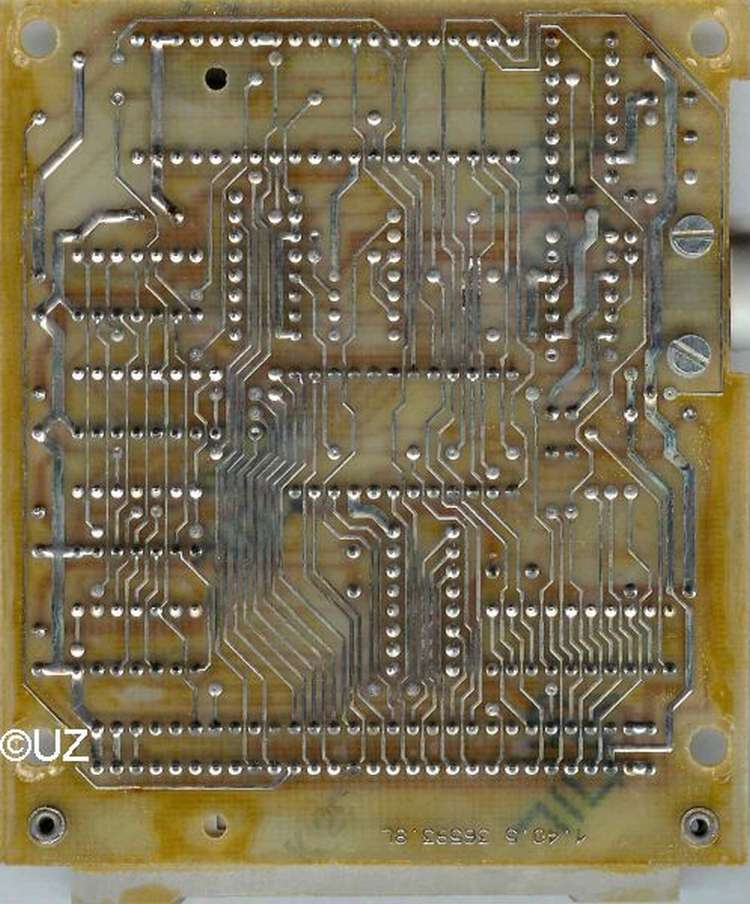

Slave 2, L-Seite
Die Netz-Module ermöglichen den Datenaustausch zwischen dem Lehrerrechner (MASTER) und bis zu 15 Schülerrechnern (SLAVE)
* )
.
Die Verkabelung erfolgt mit Diodensteckern und 4-adrigem, geschirmtem Kabel. Sowohl der SLAVE als auch der MASTER verwenden die gleiche Platine (1.40.436593.8). Im MASTER wird noch ein zusätzlicher B555 mit Beschaltung eingesetzt. Die EPROM-Inhalte von MASTER und SLAVE sind auch unterschiedlich.
Adreßbereich des EPROMs
B800H - BFFFH
I/O-Adressen
B0H - B8H
Die Überprüfung der EPROM-Inhalte auf Exaktheit (Datenverlust) ergab keine Abweichung der Prüfsummen.
*) Der SLAVE2-Modul stammte von Alexander Schön, der MASTER2-Modul von Mario Schlechte,
der SLAVE1-Modul und der MASTER1-Modul von den
Technischen Sammlungen Dresden
mit Unterstützung der
AG Rechentechnik
.
Danke!
