Der "LCR-C DATA"-Kassettenrekorder


Allgemeines:
Kassettenmagnetbandgeräte sind alt geworden. Die Bänder leiden unter Datenverlust, der Treibriemen ist spröde geworden, die Mechanik ist verharzt, Nasen brechen ab, und es gibt immer wieder Lesefehler. Auch die Handhabung ist eher vorsintflutlich. Dennoch lohnt sich hin und wieder die Reparatur dieses Magnetbandkassettengerätes.
Es gibt mehrere Varianten dieses Bandgerätes: mit und ohne Zählwerk, mit und ohne Mikrofon, mit und ohne Fe/Cr-Umschaltung usw.
Ein modernes Speichermedium ist der KC-Rekorder.
Dokumentation des LCR-C

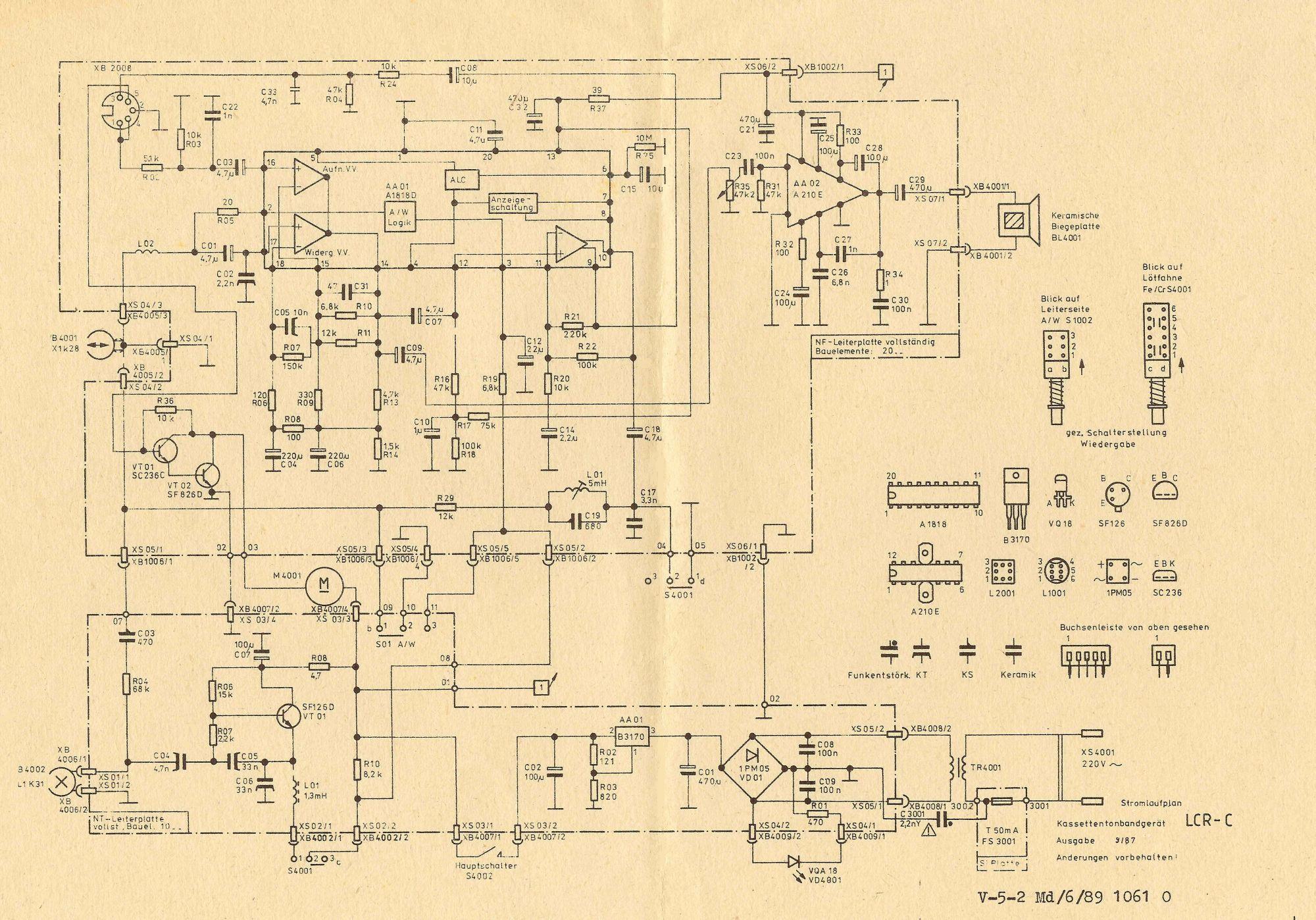

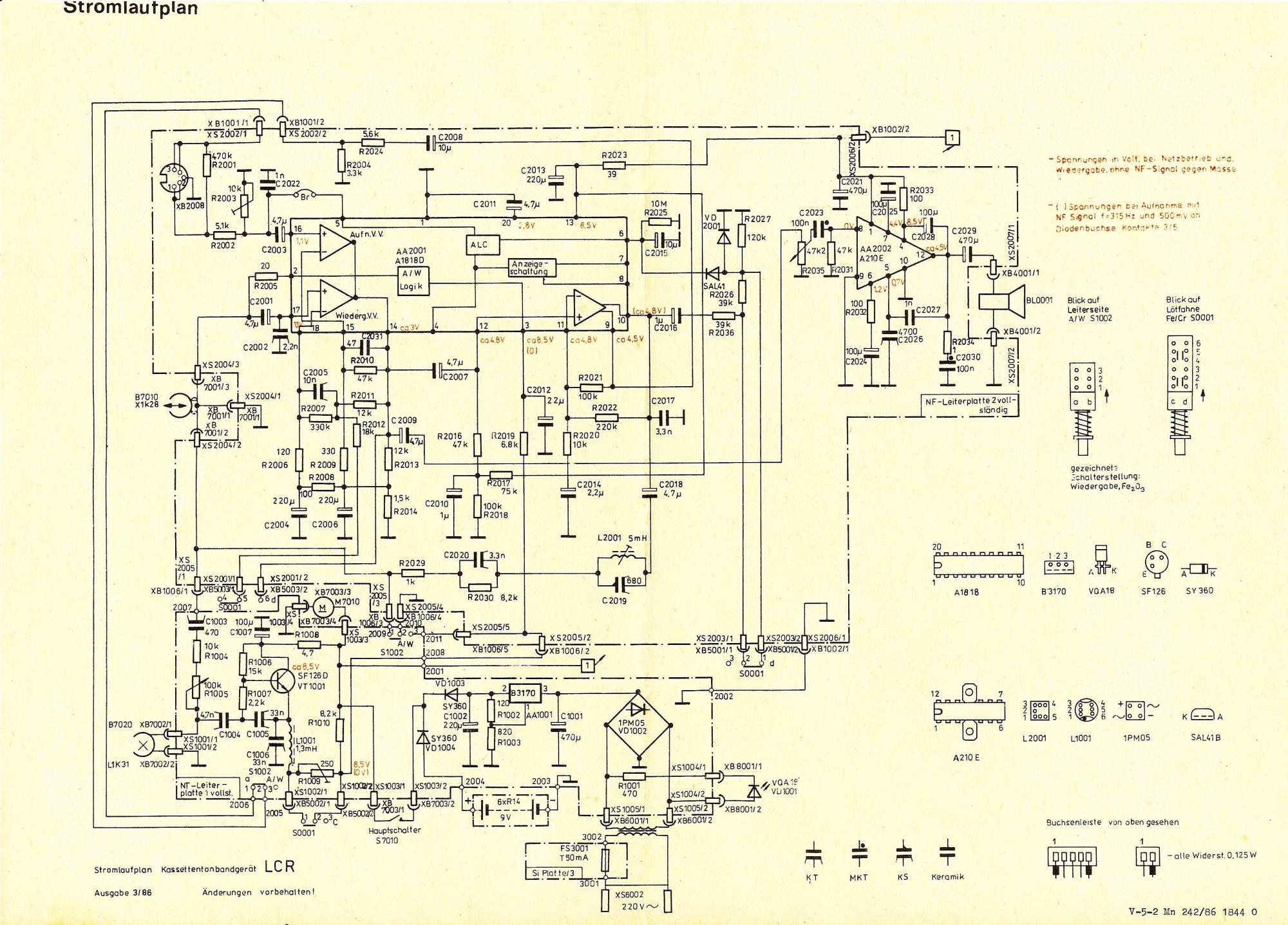

Schaltplan (mit Motorsteuerung) 523,739 Bytes 30. 03. 2006
Bedienungsanleitung   41,247 Bytes 06. 04. 2007
Serviceanleitung 229,595 Bytes 06. 04. 2007

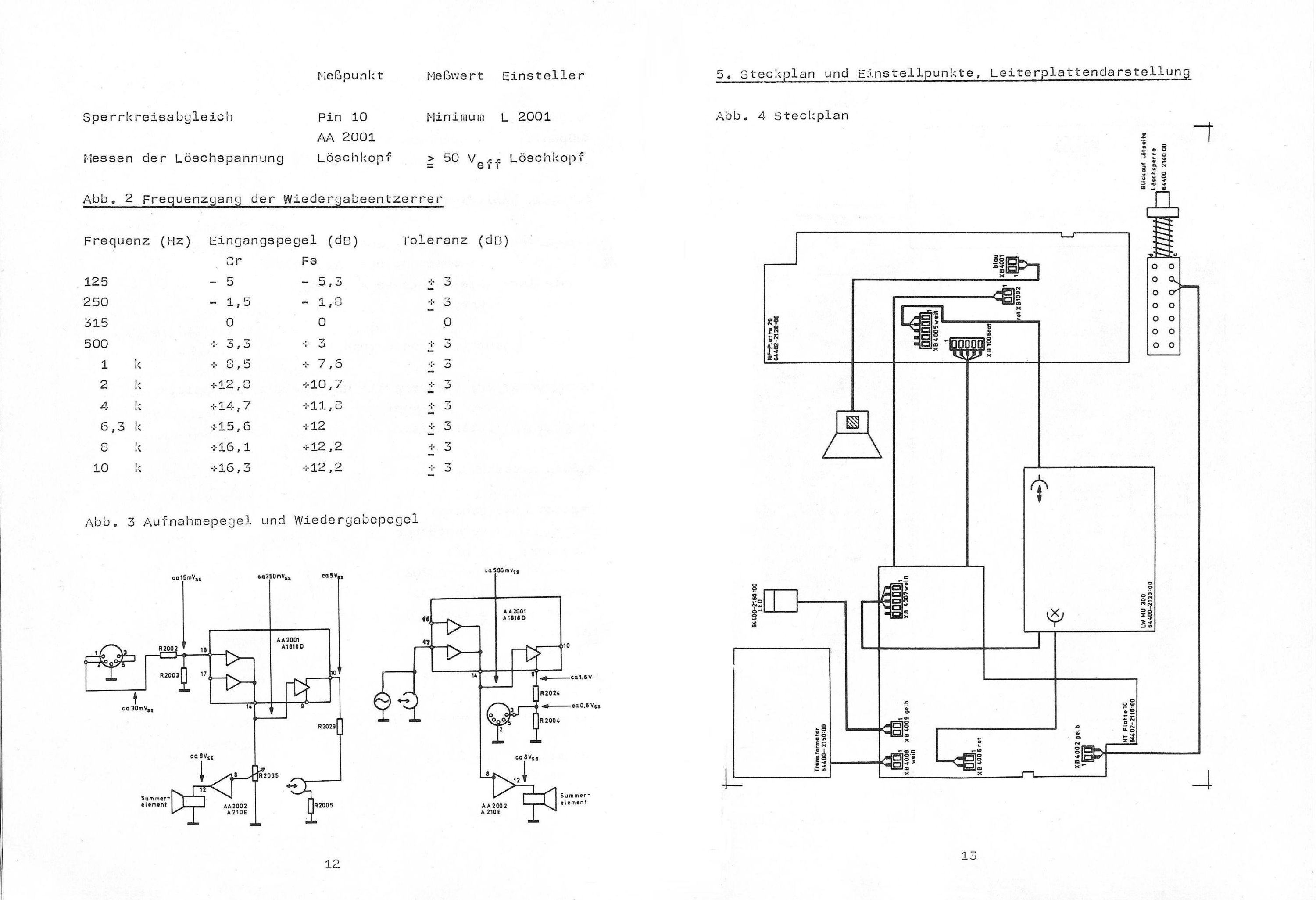

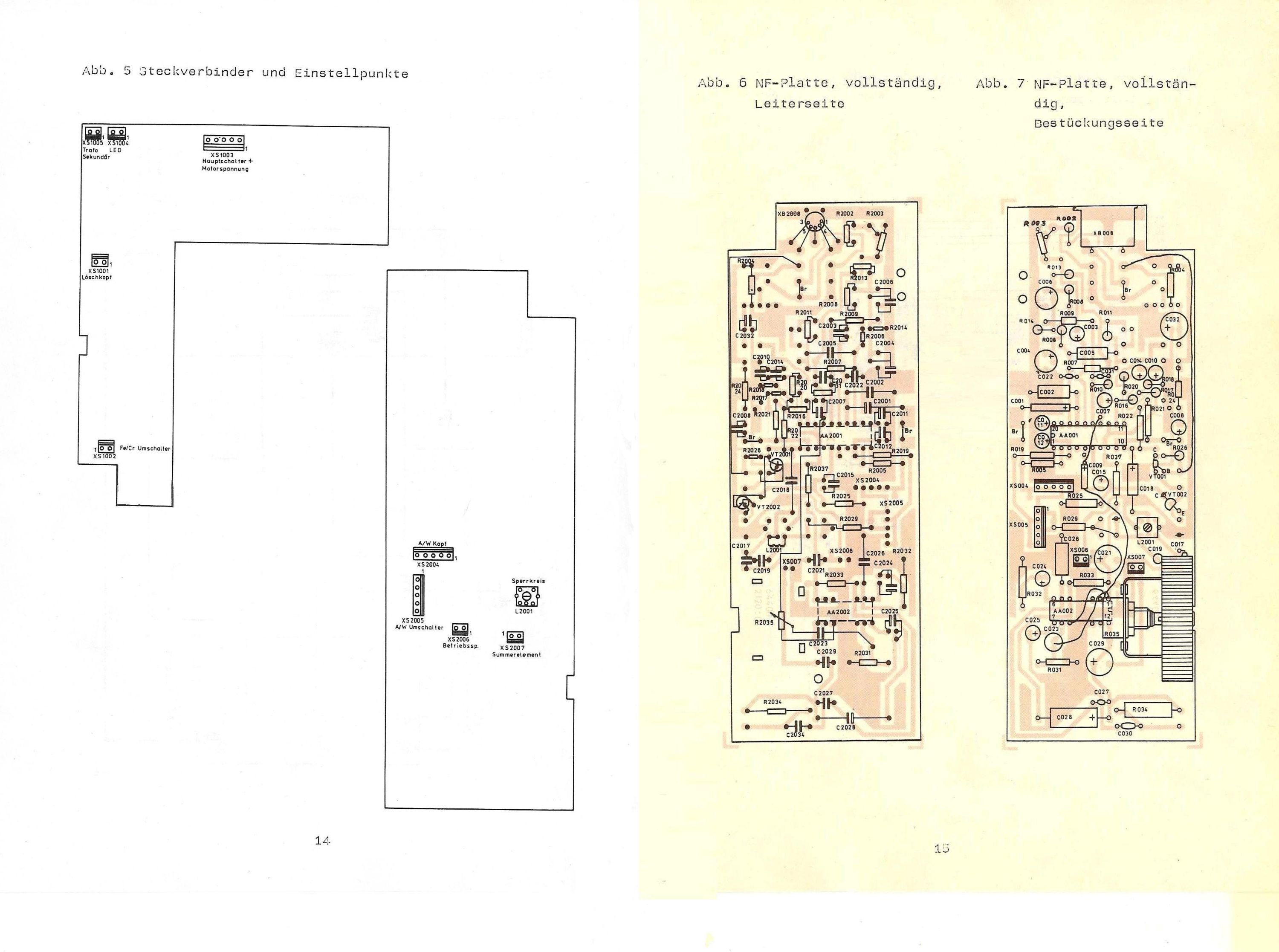

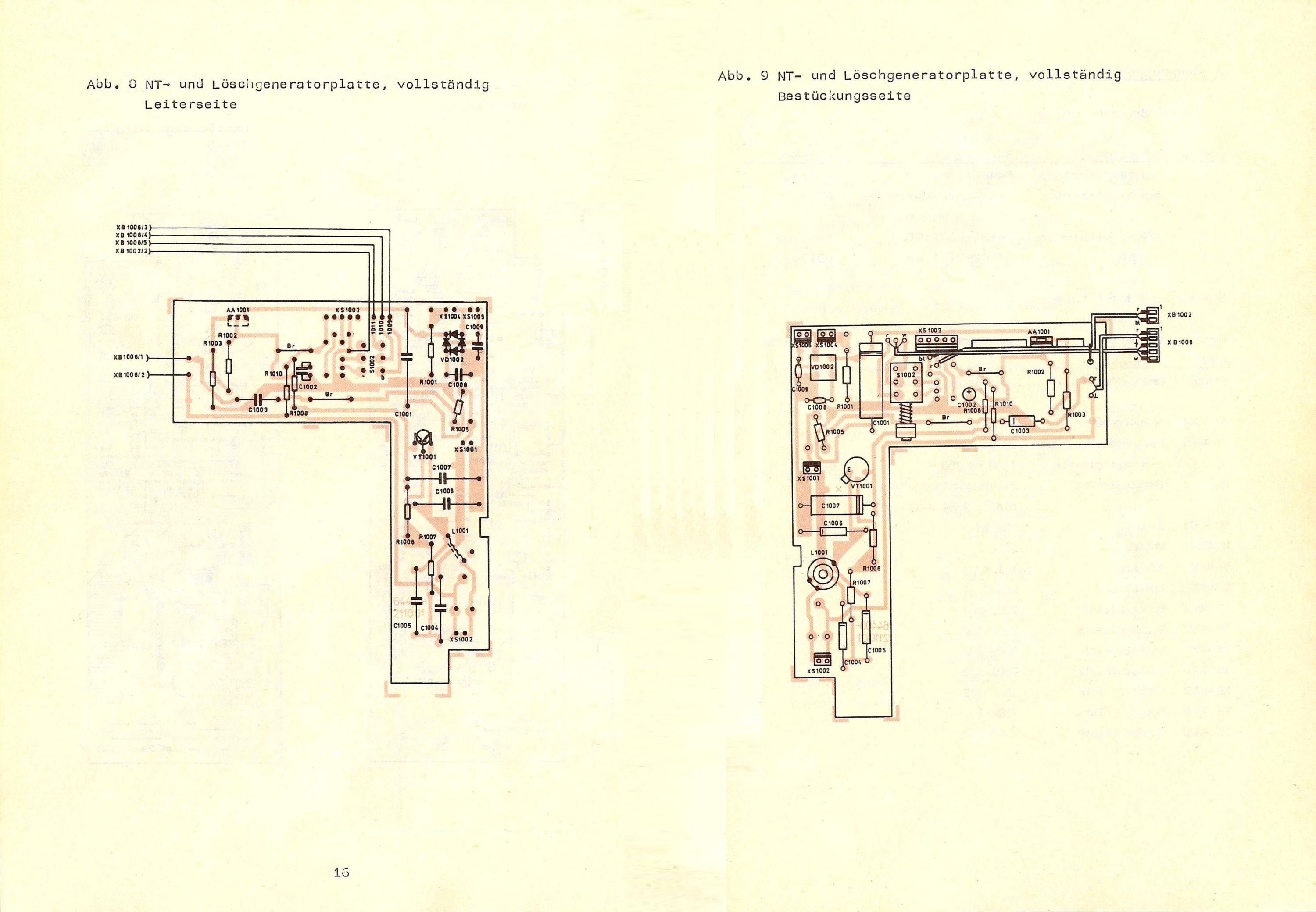

Die Lagepläne der Platinen sind in der Serviceanleitung "etwas" unscharf. Aus diesem Grund sind die Seiten 12/13, 14/15 und 16/17 als Bilder zusätzlich abgelegt.
Seiten 12 und 13 362,828 Bytes 19. 11. 2020
Seiten 14 und 15 476,245 Bytes 19. 11. 2020
Seiten 16 und 17 429,277 Bytes 19. 11. 2020
Laufwerk MU300 (aus RFE)     1,92 MBytes 09. 04. 2006

Dokumentation des LCR-M

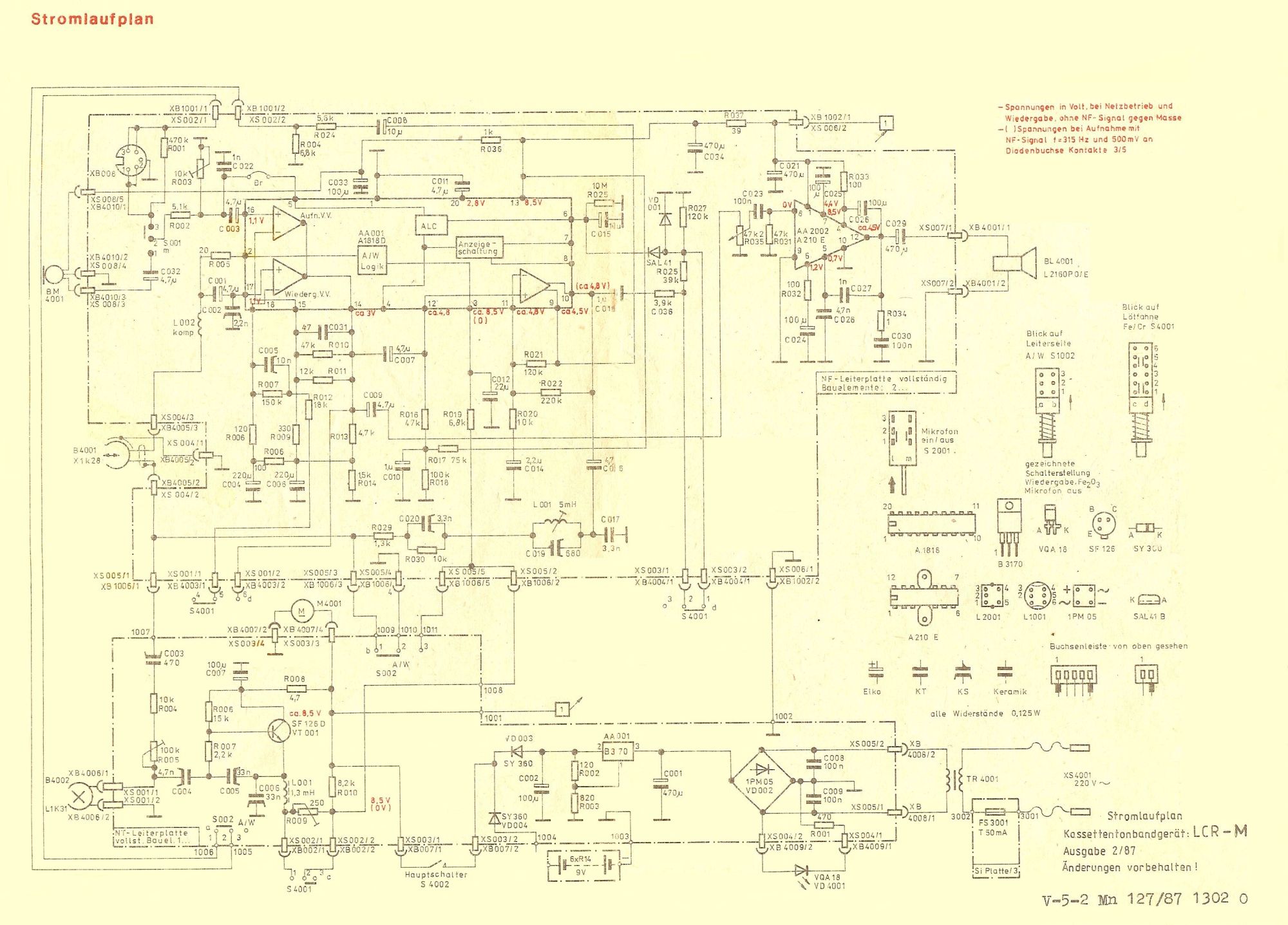

Schaltplan LCR-M 357,484 Bytes 03. 05. 2007
Bedienungsanleitung LCR-M 110,029 Bytes 11. 05. 2007
Demontage, siehe auch hier.
