Heimcomputer Z9001, KC85/1 und KC87
Hinweise und Tips: Anschluß am Monitor K7222 und am TV-Gerät


Betrieb am Monitor K7222 und TV-Gerät (für Computer ohne Farbkarte)
Leiterplatte
Es gibt viele KC87, die ohne Farbmodul ausgeliefert wurden (Gerätebezeichnung mit einer "0" am Ende) und nur über den HF-Ausgang mit dem Anzeigegerät, dem Fernseher, verbunden werden können. Das BAS-Signal ist nicht herausgeführt, ebenso fehlen außen das Videosignal und das Synchronsignal.
Die Schaltung geht auf einen Verbesserungsvorschlag bei MKD zurück. Die in diesem Neuerervorschlag benutzten Verbindungen sind nicht kompatibel mit den sonst im KC87 verwendeten Ausgängen wie sie vom Farbmodul bereitgestellt werden und sind für den Anschluß eines Monitors K7222 mit entsprechendem Kabel vorgesehen.
Mit einem kleinen Modul, der anstelle des fehlenden Farbmoduls gesteckt wird, stehen VIDEO und SYNC an der RGB-Buchse zur Verfügung. Benötigt werden auf dem Platinchen nur: der Steckverbinder, ein Schaltkreis DL000 (74LS00) und ein Stützkondensator.
Bild 1 (K7222):

TV-Anschluß

Will man das RGB-SCART-Kabel des Z9001/KC87 für den Anschluß eines Fernsehgerätes nutzen, müssen /SYNC und VIDEO anders verlegt werden. Um die richtigen Pegel zu erreichen, werden Vorwiderstände eingesetzt, die mit den 75 Ohm-Widerständen im Fernsehgerät einen Teiler bilden.
Bild 2 (Fernsehgerät):

TV-Anschluß

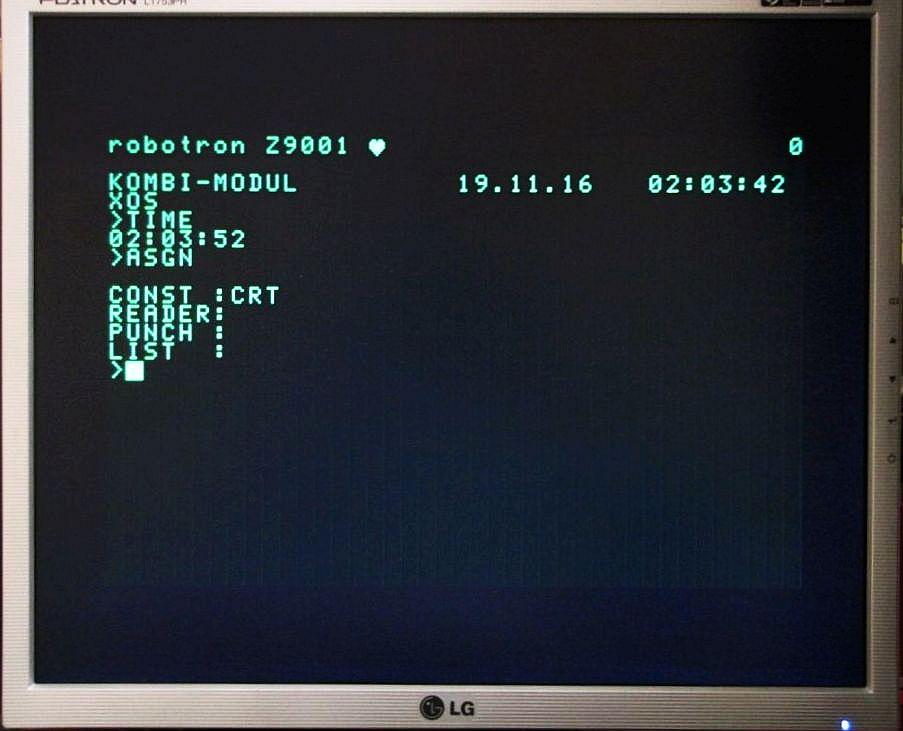

TV-Grünmonitor
Das Farbfernsehgerät wird dadurch zum Grünmonitor (Bild rechts).
Legt man VIDEO an alle drei Farbkanäle, entsteht ein weißes Bild!

VIDEO und SYNC können auch mit zwei Widerständen von ca. 300 Ohm zum BAS-Signal zusammengeführt werden.
Die Schaltung und alle notwendigen Daten stehen auch in der PDF-Datei.

Nachtrag:
Für den Z9001 ohne Farbmodul sind zusätzlich einige Wickelverbindungen zu ändern. Der Anschluß eines zweiten Spielhebels ist dann nicht mehr möglich.
