Heimcomputer Z9001, KC85/1, KC87
PASCAL-Erweiterungsmodul:


Dokumentation
KC-PASCAL Sprachbeschreibung 282,658 Bytes 24. 08. 2006

Schaltung, Lageplan, Leiterbild
Schaltplan 112,204 Bytes 31. 07. 2006
Lageplan 58,931 Bytes 31. 07. 2006
Leiterbild 50,090 Bytes 31. 07. 2006

EPROM-Inhalt
KC-PASCAL 32,896 Bytes 22. 07. 2006
WAV-Datei, gezipt
KC-PASCAL 184,473 Bytes 14. 02. 2009

Bilder

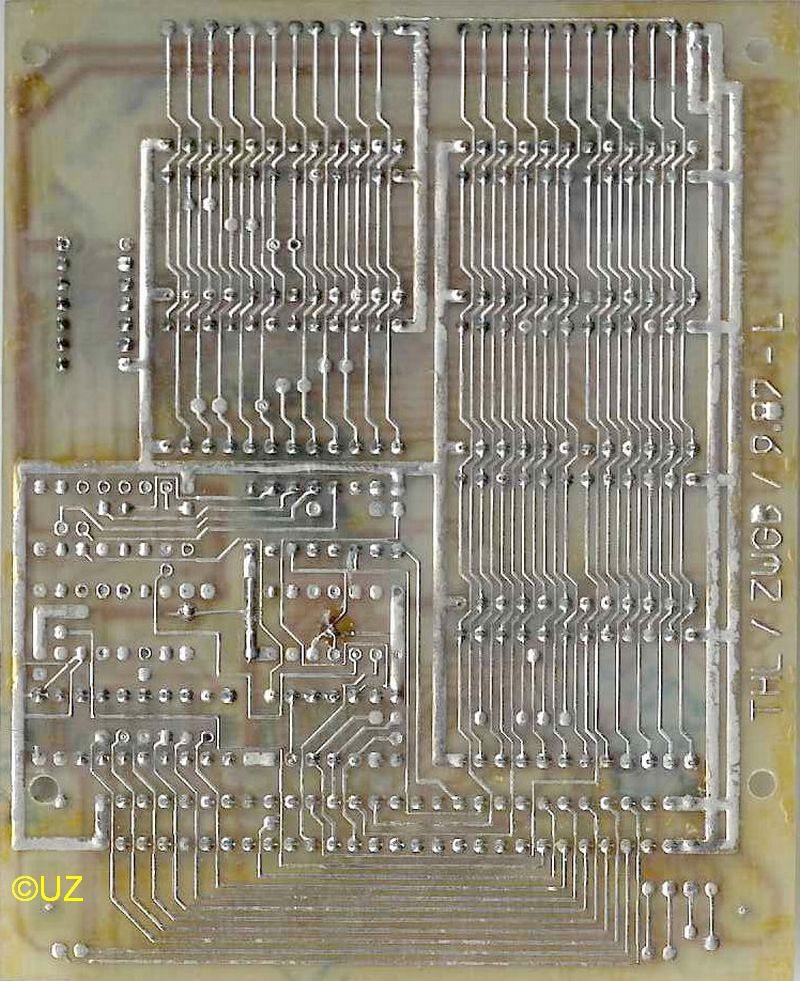

B-Seite L-Seite

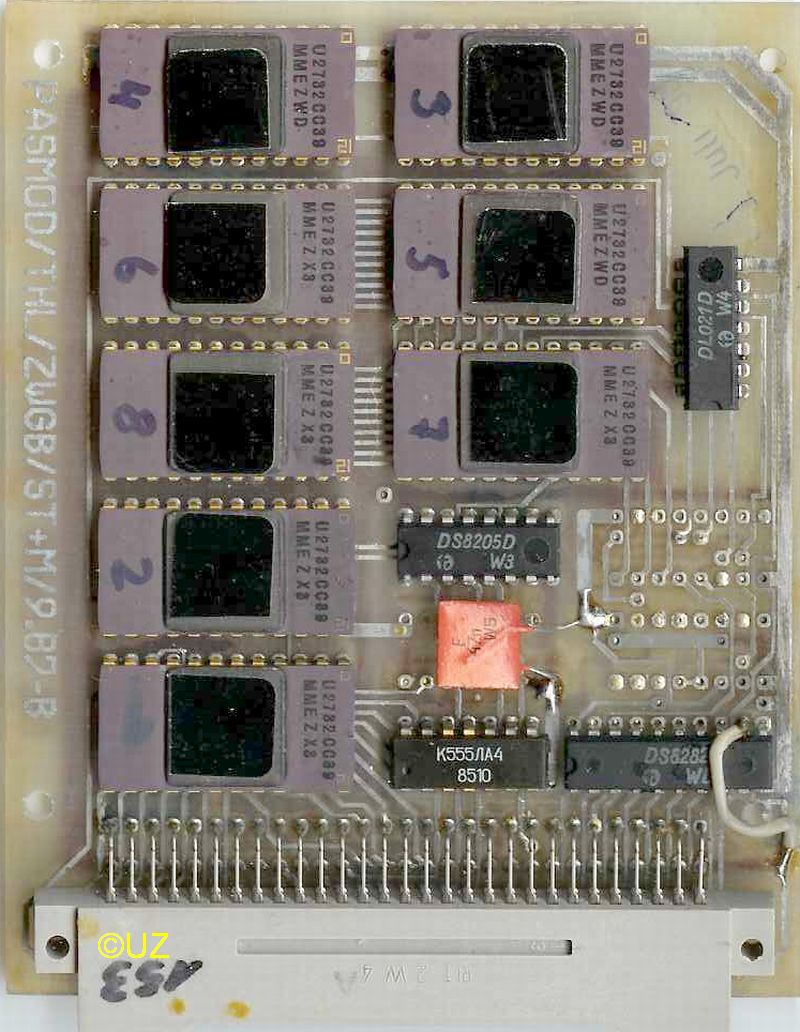

Modul bestückt, B-Seite Modul bestückt, L-Seite"

Die Leiterplatte ist ein erweiterter ROM-Modul mit einer Größe von 32KBytes. Der Modul ist mit 8 Schaltkreisen U2732 bestückt. Beim PASCAL-Erweiterungsmodul sind die EPROMs fest eingelötet.
Der Modul belegt den Adreßbereich von 4000H bis BFFFH, dadurch können keine RAM-Module gleichzeitig betrieben werden. Der zur Verfügung stehende RAM ist der Grund-RAM im Bereich 300H bis 3FFFH. Will man KCPASCAL in den RAM laden (WAV-Datei), müssen zwei RAM-Module gesteckt sein.

Es gibt noch eine weitere PASCAL-Version, die nur im RAM läuft und den Adreßbereich von 240H bis 41FFH belegt. Sie ist unter "Z9001/Programme" zu finden und die entsprechende Beschreibung unter "Z9001/Dokumentation".

Belegter Speicherbereich des Moduls 4000H - BFFFH
