Heimcomputer Z9001, KC85/1, KC87
Interne Grafikerweiterung:
Dokumentation
Schaltplan
74,990 Bytes
23. 07. 2005
Beschreibung
Baustelle
0 Bytes
08. 08. 2008
Programme
graf.com
6,656 Bytes
09. 08. 2003
graf.zip
(WAV-Datei, gezipt)
108,162 Bytes
21. 10. 2003
Bilder

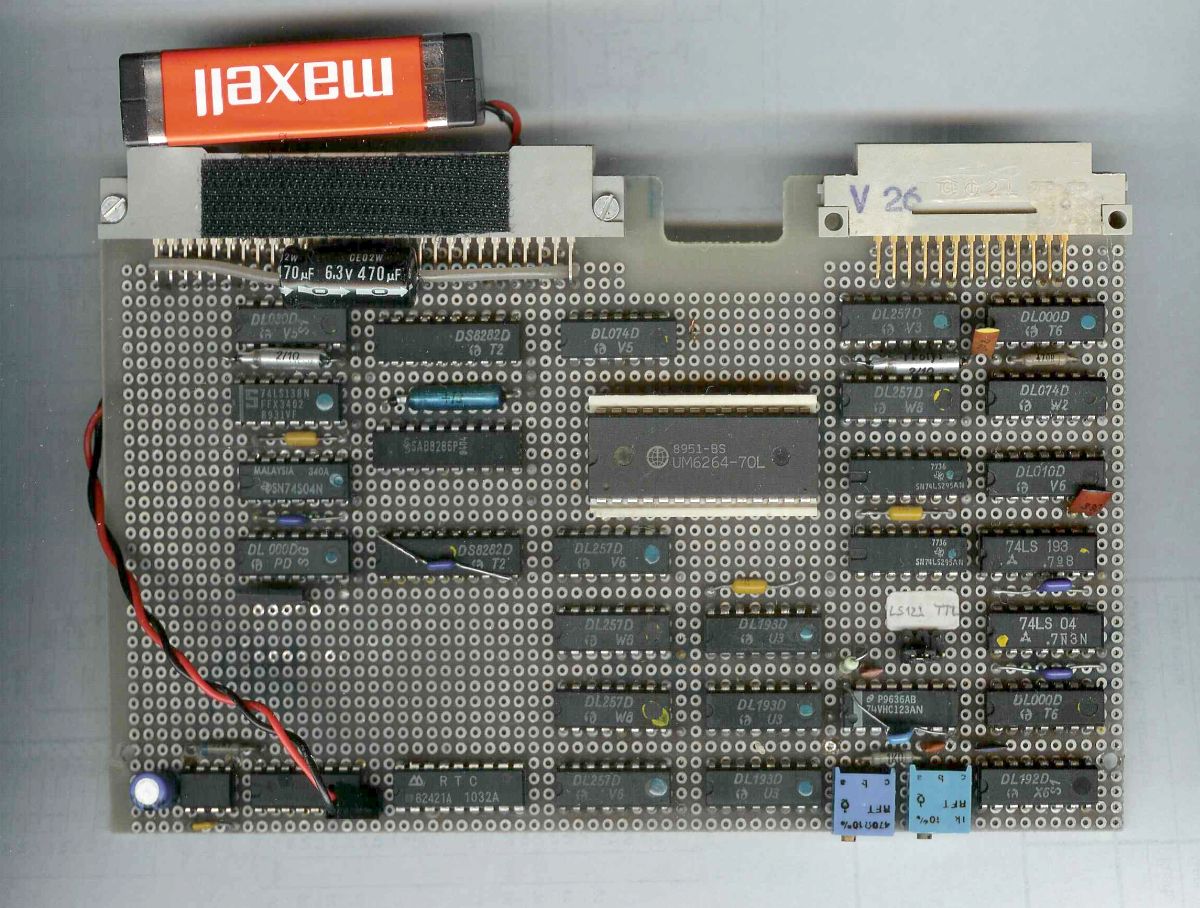

Vorderseite

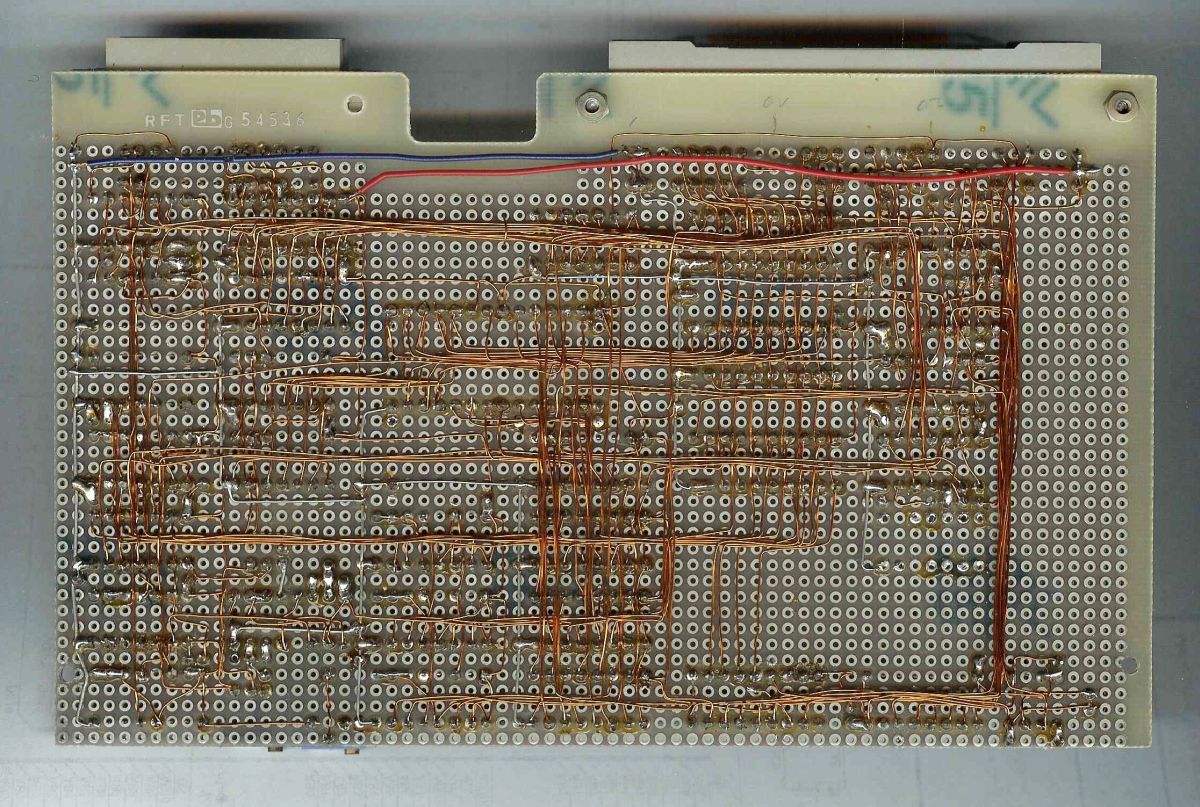

Rückseite, handverdrahtet

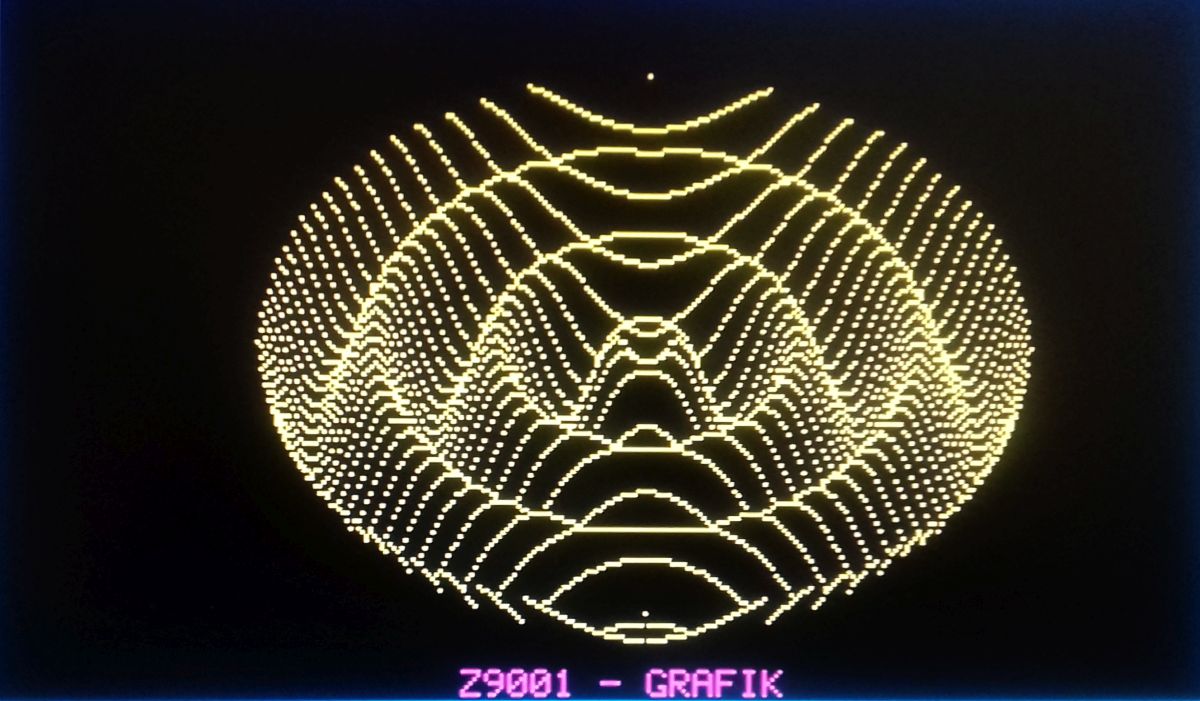

Bildschirmausgabe
von GRDEMO
Kurven-Demo
(
Quelltext
)
Eigenschaften:
Bei der Entwicklung der internen Grafikerweiterung wurden alle Kriterien des originalen externen
Grafikzusatzes
berücksichtigt. Es gibt keine Abweichungen in der Funktion. Es werden die gleichen I/O-Ports genutzt und beide haben einen separaten Speicher für ASCII- und Grafikbildschirm außerhalb des Systemspeichers.
Die beiden Steckverbinder gehen an den Systembus bzw. zur erweiterten Farbkarte mit 16 Farben.
Die Grafikerweiterung mit 28 Schaltkreisen braucht weniger Betriebsstrom und paßt in den normalen Rechner. Weiterhin ist auf der Platine noch eine Rechneruhr mit 3 Schaltkreisen enthalten, die später in den Kombimodul integriert wurde (unten links auf der Platine).
Die interne Grafik läuft synchron mit dem ASCII-Bildschirm. Man kann ohne Relais die Bildschirme umschalten und erhält ein stabiles Bild ohne Neusynchronisation.
