Heimcomputer Z9001, KC85/1, KC87
Aufbauhinweise für Pixelgrafik- und 80-Zeichen-Modus
Revision B

Dokumentation
Schaltplan 34,545 Bytes 22. 05. 2020
LP-Doku mit Lageplan 462,026 Bytes 22. 05. 2020
Stückliste 7,592 Bytes 05. 02. 2015

1. Allgemeines
Es sind alle Änderungen in die Revision B übernommen.
Es gelten die gleichen Hinweise wie für die Revision A, was den Umbau des Rechners und die Inbetriebnahme betrifft.
Eine Ausnahme ist der Punkt 3 (Bestückung der Zusatzplatine):

3. Bestückung der Zusatzplatine
Leider gibt es wieder einen elektrischen Fehler auf der Platine. C8 geht an Pin 6 statt Pin 5 von D7 und die Verbindung muß umgelegt werden.

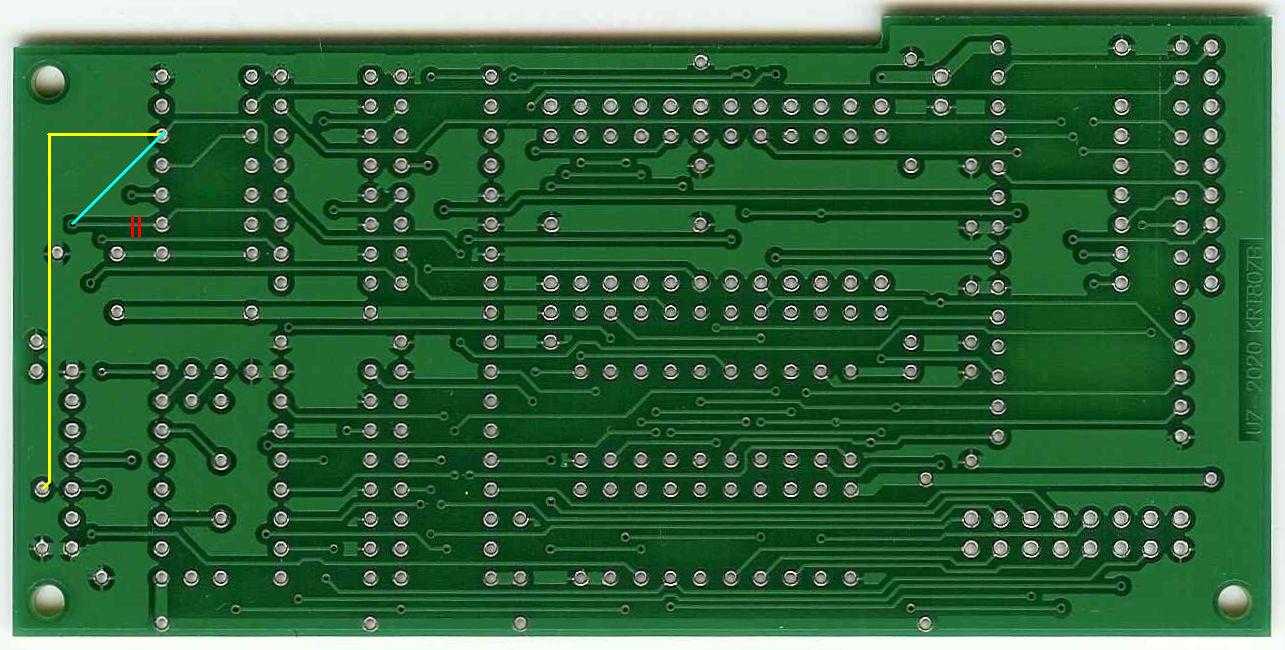

  • Der Kondensator C8 (220 pF) liegt an der falschen Stelle. Die Verbindung von C8 nach D7.1/2 ist am besten auf der L-Seite neben D7.1/2 zu trennen (rot). Von C8 ist eine Verbindung nach D7.1/5 (Ausgang von DL074) herzustellen (gelb). Man kann auch auch eine kürzere Verbindung vom Wechsler zum Pin 5 legen (hellblau). Der Wert von C8 (220 pF) ist ein Richtwert. C8 kann Werte von 100pF bis 330 pF annehmen, je nach Laufzeitunterschieden in den Gattern.

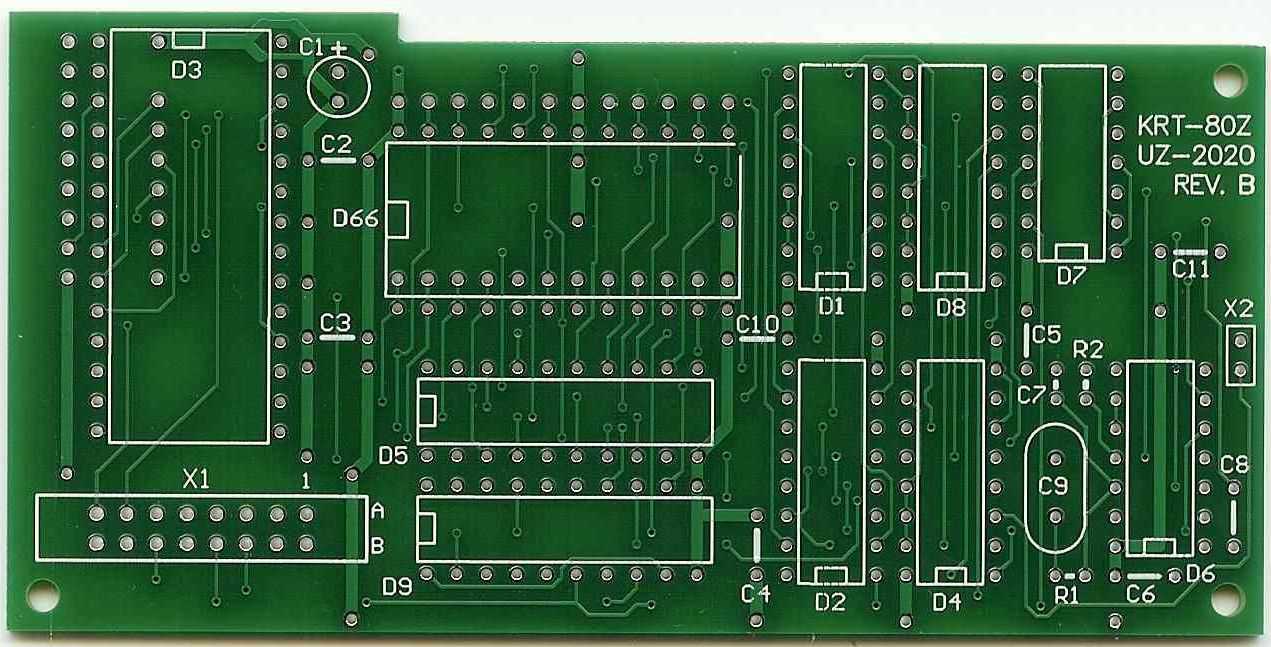

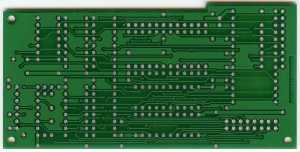

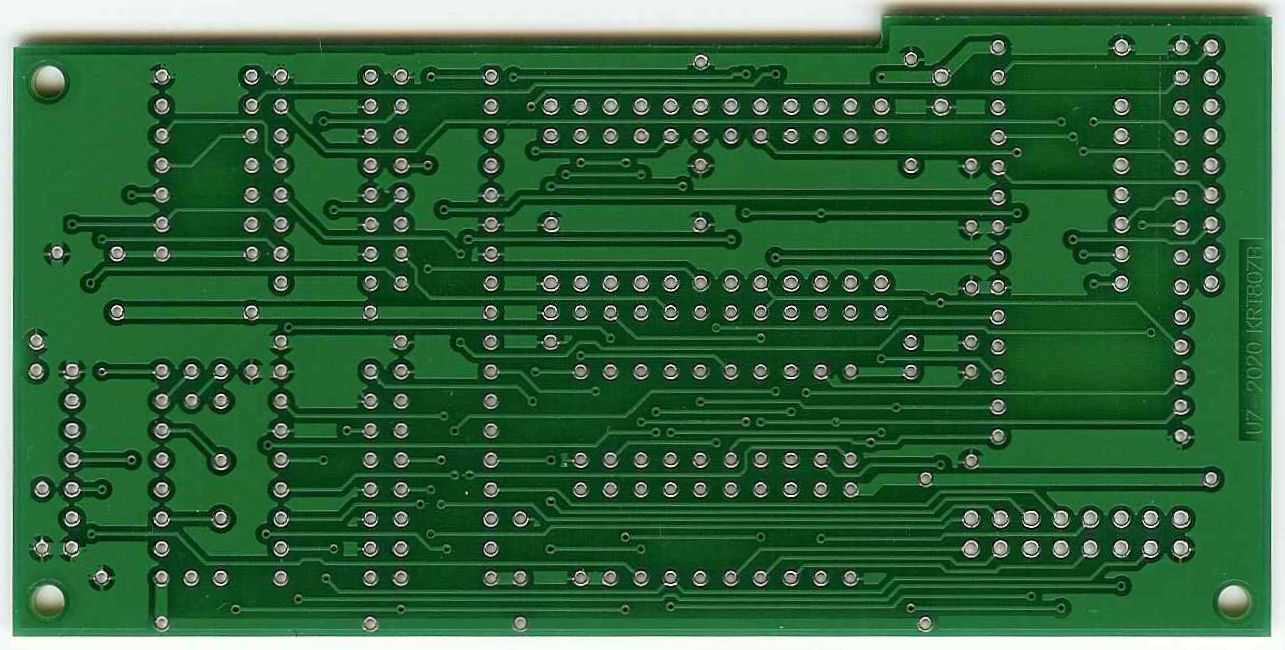

    B-Seite L-Seite Korrektur
    B-Seite    L-Seite Korrektur

Da alle Änderungen auf der L-Seite erfolgen, können sie auch erst nach erfolgter Bestückung durchgeführt werden.

Wie auch bei der Revision A sei auch hier darauf hingewiesen, daß bei sporadischem Umschalten der RAM-Bänke und anderer Schaltzustände eine Korrektur auf der Rechnerplatine notwendig ist: Tipp 15.

Letzte Bearbeitung: 20. 02. 2021
