TFT-Monitore an Kleincomputern, am PC1715 und am A7100/A7150
1. Vorwort
Für den Betrieb eines Kleincomputers (Z9001, KC85, KC87, BIC, ZX usw.) braucht man ein Anzeigegerät (Monitor, Fernsehapparat).
Der Bildungscomputer BIC/A5105, der Personalcomputer PC1715 und die Arbeitsplatzcomputer A7100/A7150 haben eigene zugehörige
Monitore. Besitzt man mehrere dieser Computer, gibt es schnell Platzprobleme im Hobbyraum.
Nicht nur wegen der Größe von Röhrenmonitoren, sondern auch wegen ihrer hohen Leistungsaufnahme, geraten TFT-Monitore
mehr und mehr ins Blickfeld. Es ist sehr praktikabel, verschiedene dieser Rechner an einunddemselben Monitor zu betreiben.
Speziell die Kleincomputer, einschließlich BIC, haben dabei die Schwierigkeit, daß die Bildschirmausgabe in Fernsehnorm
(50 Hz mit Zeilensprung) erfolgt. Aktuelle TFT-Monitore verlangen am Eingang mindestens 60 Hz ohne Zeilensprung.
Die Lösung dieses Problems sind entweder TFT-Fernseher mit FBAS-Eingang (schlechte Bildqualität) oder mit RGB-Eingang (SCART).
In beiden Fällen wird, vor allem bei 80 Zeichen/Zeile, ein verschwommenes Bild erzeugt, da die Pixelzahl/Zeile nicht mit den
vom Computer gelieferten Bildpunkten/Zeile übereinstimmt. Die eindeutig bessere Lösung ist der Einsatz eines Normwandlers,
der 50 Hz/mit Zeilensprung in 60 Hz/ohne Zeilensprung wandelt. Damit kann man dann auch richtige TFT-Monitore ansteuern.
( ohne Zeilensprung = non interlaced / mit Zeilensprung = interlaced )
Für alle Möglichkeiten werden hier in nächster Zeit Lösungen vorgestellt:
3.1 Z9001/KC87
3.2 BIC
3.3 KC85
3.4 PC1715
3.5 A7150/CM1910

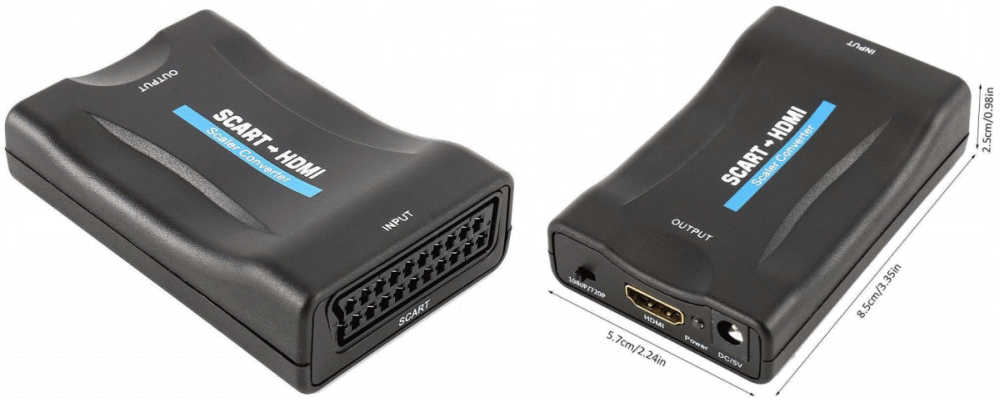

2. Vorstellung der Wandler

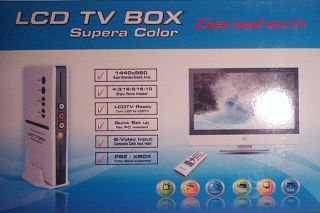

| Gerät in der Verpackung |  |
 |
 |
 |
kein Bild |
| Gerät ohne Zubehör |  |
 |
 |
 |
 |
| Bezeichnung | Grand Video Console | LCD TV Box * | Video zu VGA-Converter V2V | CM-345S | CM-347ST für Breitmonitore |
| Händler | ELV | Tinxi | Pollin | Normwandler | Normwandler |
| Preis (Richtwert) | 60 € (war 37,5 € !) | 27 € (war 30 €) | 30 € | 169 € (war 189 €) | 199 € (war 239 €) |
| Internetadresse | www.elv.de | www.tinxi.com | www.pollin.de | www.normwandler.de | www.normwandler.de |
| Eingänge | FBAS, SVIDEO | FBAS, SVIDEO | SVIDEO | RGBS, FBAS | RGBS, FBAS, SVIDEO |
| Ausgänge | VGA SVGA XGA | VGA SVGA XGA SXGA W1440P | VGA SVGA XGA SXGA W1440P | VGA SVGA XGA | VGA SVGA XGA SXGA WXGA |
Anmerkung: Für diese "Werbung" werde ich nicht am Gewinn beteiligt und bekomme auch keine Provision!
Alle Angaben ohne Gewähr!
Den letzten Normwandler in der Tabelle gibt es auch mit RGsB anstelle von RGBS für 30 Euro weniger! Beide sind
auch für HDTV geeignet.
(RGBS hat neben den 3 Farbsignalen ein separates SYNC-Signal. RGsB hat das SYNC-Signal auf dem Grünkanal)
Legende der Auflösungen
| VGA | SVGA | XGA | WXGA | SXGA | W1440P |
| 640x480 | 800x600 | 1024x768 | 1280x768 | 1280x1024 | 1440x900 |
Es gibt einen weiteren "echten" RGB --> VGA-Wandler. Er ist einiges preisgünstiger, kostet knapp 70 Euro + Versand! Sobald ich das Teil getestet habe, gibt es weitere Informationen
Januar 2012:
Die Grand-Video-Konsole von ELV gibt es inzwischen in etwas abgerüsteter Form als "Joy Mate Video-to-VGA-Konverter" und kostet nur noch 50 €.
Das Original ist jetzt als "GRAND VIDEO CONSOLE PLUS II" zum Preis von 80 € bei " Conrad" zu bekommen.
* Die LCD-TV-Box von Tinxi gibt es NICHT mehr.
Bis auf den CM-347ST habe ich alle Geräte getestet.
Die LCD-TV-Box von Tinxi funktionierte nicht im TV-Modus und der CM-345S von Normwandler hatte einen Defekt (R-Kanal ausgefallen und Schlieren im 800x600-Modus) und mußten getauscht werden (problemlose Abwicklung).
Erstaunlicherweise liefern die nur mit FBAS-Signal angesteuerten ersten drei Geräte zwar ein gutes Bild, aber nur, wenn das FBAS-Signal normgerecht ist bzw. eine ausreichende Größe hat. Das FBAS-Signal vom KC85 und das mit einem AD724 erzeugte für den Z9001 waren für die Ansteuerung der V2V-Box ungeeignet. Es war keine Synchronisation möglich. Auch bei der LCD-TV-Box und der Grand-Video-Konsole gab es Schwierigkeiten.
Die verwendeten Bildschirme:
| 1 - TFT-Monitor: | SyncMaster 2243EW von SAMSUNG (1680x1050 Pixel, 22 Zoll) |
| 2 - TFT-TV-Monitor: | TV mit FBAS und VGA-Eingang, Modelll "SUPER" aus China (800x600 Pixel, 12,2 Zoll). |
| 3 - CRT-VGA-Monitor: | 17"-Monitor Multiscan-210ES von SONY (ab 31 kHz). |
| 4 - CRT-Multisync-Monitor: | 14"-Monitor CMS 3436 von CTX (ab 15kHz), vergleichbar mit Commodore 1024S. |
| 5 - TV-Gerät: | 15"-TFT-TV NATUS X816DVB-T von Techwood für 129 Euros (1280x960 Pixel) |
| 6 - TV-Gerät: | 32"-TFT-TV LC32-XL8E der AQUOS-Serie von SHARP (1950x1080 Pixel) |
 |
 |
 |
 |
 |
 |
| (1) | (2) | (3) | (4) | (5) | (6) |
Bei den Bildschirmfotos ist mit Blitz die Qualität der Bilder besser, aber der Blitz stört (Bild links).
Bei den Bildern ohne Blitz (Bild rechts) geht dadurch leider die Schärfe verloren und helle Zeichen auf dunklem Grund überstrahlen.
Da die Anzahl der Bildpunkte/Zeile des Videosignals nicht mit der Pixelzahl/Zeile der Monitore übereinstimmt, kommt es zur Interpolation und die
Zeichen werden verwaschen (Bild rechts).
In Abhängigkeit von der gewählten Auflösung des CMS-Normwandlers können sich unterschiedliche Darstellungen am 16:9-Monitor ergeben:mit Statuszeile (links),
halbe Statuszeile (mitte),
ohne Statuszeile (rechts).
Das ist auch mit eingefärbtem Bildrand gut zu sehen:(von links nach rechts: 640x480, 800x600, 1024x768)
Gesamteindruck:
1. Die besten Ergebnisse wurden mit dem 14"-CRT-Monitor erreicht. Er kann TV-Signale darstellen.
2. Die Ergebnisse mit den Fernsehgeräten waren allgmein sehr gut (scharf, Anzeige meist in Displaymitte).

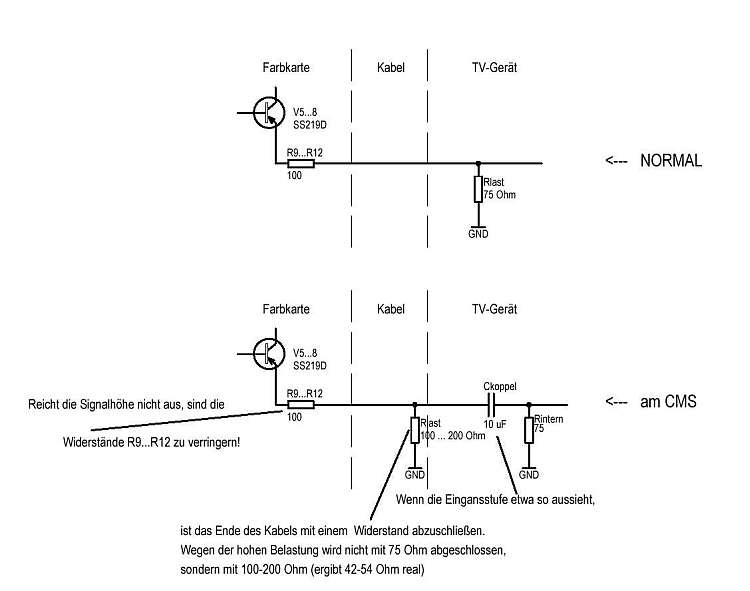

3. Bei den Wandlern schnitt der CMS-Normwandler am besten ab. Die Anzeigeschärfe war ausreichend. Er nutzt RGB.
4. Die billigeren Wandler nutzen nur FBAS und S-Video und waren nur bedingt brauchbar.
5. Die Ergebnisse sind auch vom verwendeten Monitor abhängig!
Die Ergebnisse im Einzelnen:
3.1 Monitore am Z9001/KC87
| 12"-TFT-Monitor (2) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| kein fortlaufendes Bild | kein fortlaufendes Bild | keine Synchronisation | 640x480 |
| 22"-TFT-Monitor (1) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| kein fortlaufendes Bild | kein fortlaufendes Bild | keine Synchronisation | 640x480 |
| CRT-VGA-Monitor mit 31kHz (3) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| 640x480 | 640x480 | 640x480 | 640x480 |
| Bilder ohne Konverter | |||
| 14"-Multisync-VGA-Monitor (15kHz / RGB) (4) | 12"-TFT-Monitor (über FBAS) (2) | ||
 |
 |
 |
 |
| mit Syncseparator LM1881 | RGB->FBAS mit AD724, Darstellungsfehler (Monitor) | ||
| 15"-TFT-TV (RGB über SCART) (5) | 32"-TFT-TV (RGB über SCART) (6) | ||
 |
 |
 |
 |
| Bild zuckt (TV-Signal nicht normgerecht) | |||
| Bewertung: GVC und TV-Box können nach dem Start nur ein Bild darstellen, dann bleibt die Anzeige stehen, eine Folge des nicht normgerechten Videosignals des Z9001. Gute Ergebnisse werden nur mit dem "TV-Monitor", den TV-Geräten und dem Normwandler erreicht. Hinweis: Für Grand-Video-Console, LCD-TV-Box und V2V muß ein BAS-, FBAS- bzw. S-Video-Signal separat erzeugt werden (AD724). |
|||
3.2 Monitore am BIC

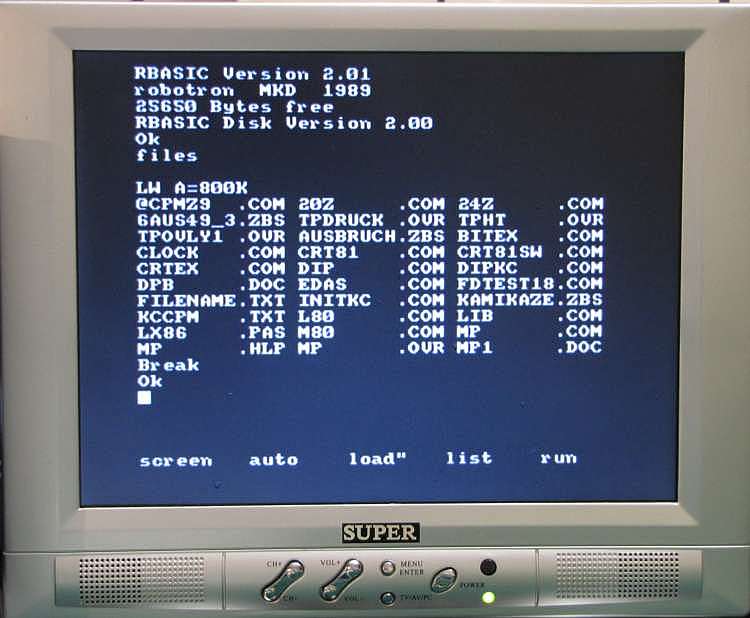

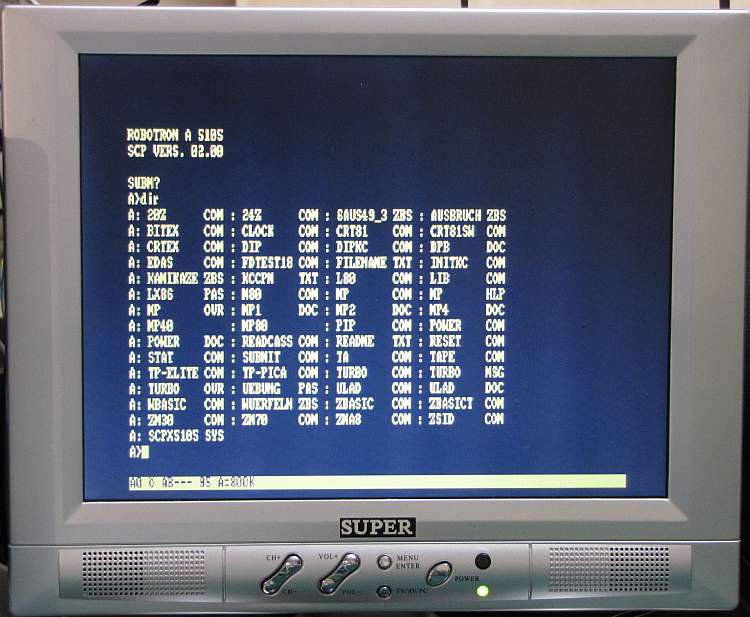

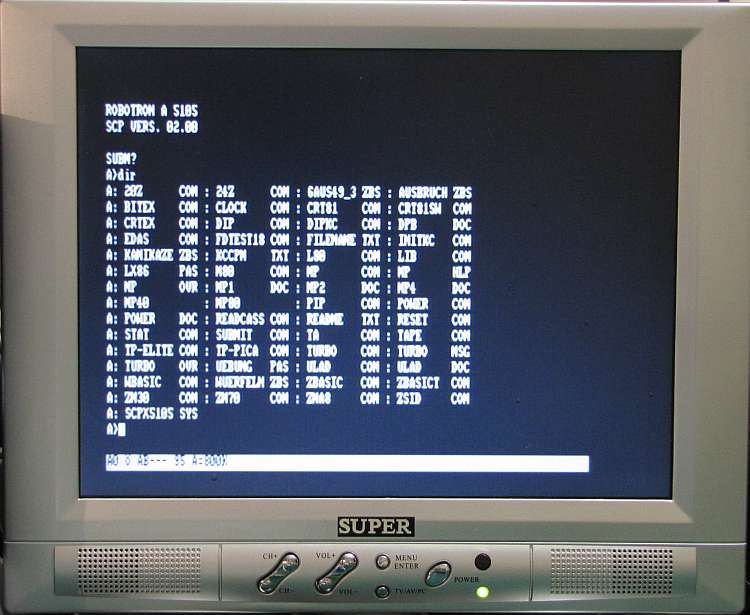

| 12"-TFT-Monitor (2) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| kein fortlaufendes Bild | |||
| 22"-TFT-Monitor (1) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |

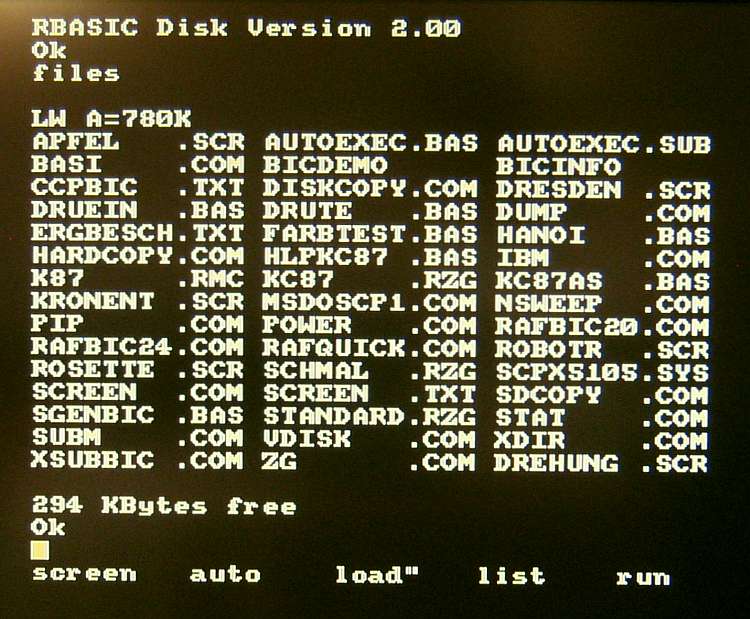

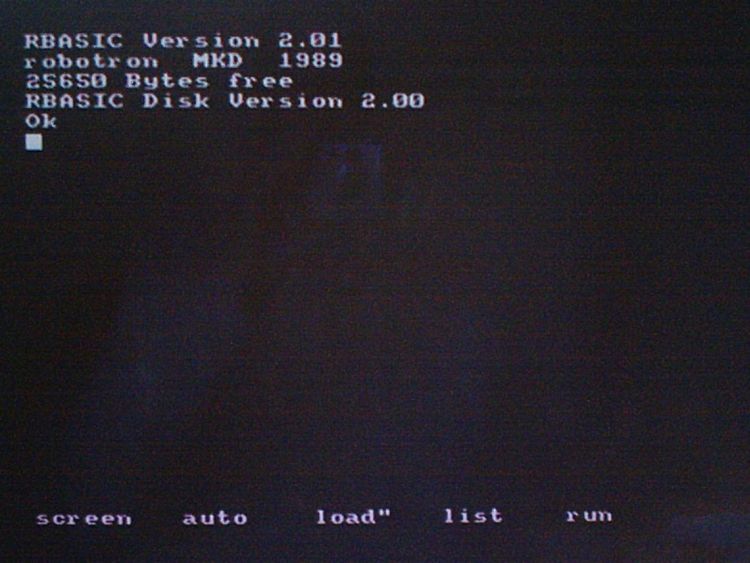

| CRT-VGA-Monitor mit 31kHz (3) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| 800x600 | |||
| Bilder ohne Konverter | |||
| 14"-Multisync-VGA-Monitor (15kHz / RGB) (4) | 12"-TFT-Monitor (über FBAS) (2) | ||
 |
 |
 |
 |
| 15"-TFT-TV (RGB über SCART) (5) | 32"-TFT-TV (RGB über SCART) (6) | ||
 |
 |
 |
 |
| Bewertung: | |||
3.3 Monitore am KC85
| 12"-TFT-Monitor (2) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |

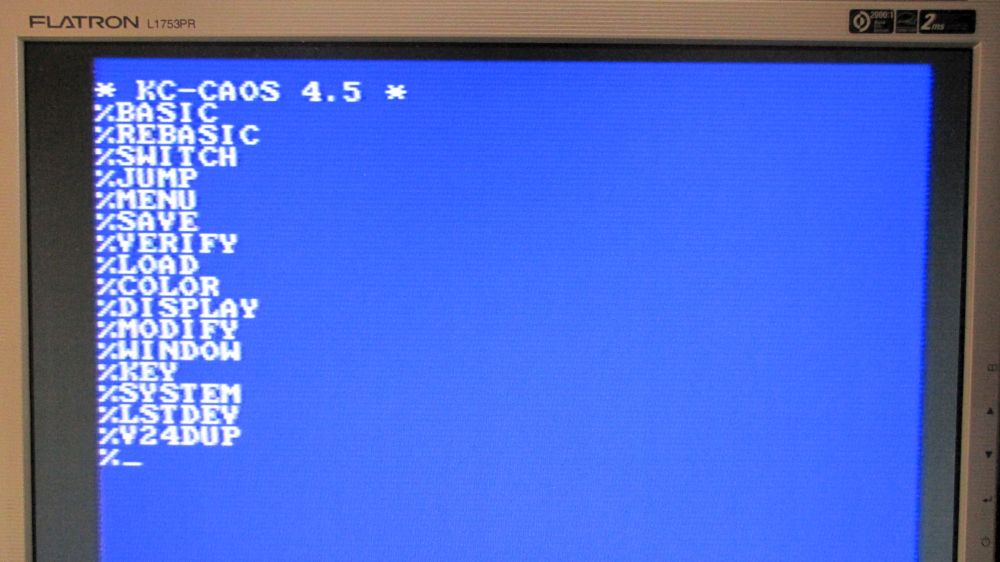

| 22"-TFT-Monitor (1) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |

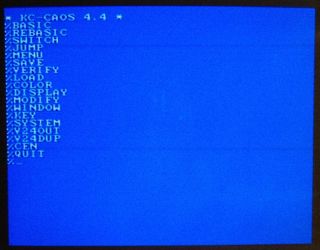

| Bildfehler | keine Synchronisation | ||
| CRT-VGA-Monitor mit 31kHz (3) | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| 1024x768 | 640x480 | 640x480 | 640x480 |
| Bilder ohne Konverter | |||
| 14"-Multisync-VGA-Monitor (15kHz / RGB) (4) | 12"-TFT-Monitor (über FBAS) (2) | ||
 |
 |
 |
 |
| 15"-TFT-TV (RGB über SCART) (5) | 32"-TFT-TV (RGB über SCART) (6) | ||
 |
 |
 |
 |
| Bewertung: | |||
3.4 Monitore am PC1715
| TFT am PC1715 | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| kein Bild | |||
| CRT am PC1715 (normaler VGA-Monitor mit 31kHz) | |||
 |
 |
 |
 |
| Bilder ohne Konverter | |||
| Multisync-VGA-Monitor (15kHz) | TFT-Monitor (mit FBAS-Eingang) | ||
 |
 |
||
| BAS-Erzeugung mit Widerständen Der Zeilenanfang wird nicht abgebildet |
|||
| TFT-TV 15" (1280x960 Pixel) | TFT-TV 32" (1950x1080 Pixel) | ||
 |
 |
||
| Bewertung: | |||
3.1 Monitore am A7150
| TFT am A7150/CM1910 | |||
| Grand-Video-Console | LCD-TV-Box | V2V | CM-345S |
 |
 |
 |
 |
| CRT am A7150/CM1910 (normaler VGA-Monitor mit 31kHz) | |||
 |
 |
 |
 |
| Bilder ohne Konverter | |||
| Multisync-VGA-Monitor (15kHz) | TFT-Monitor (mit FBAS-Eingang) | ||
 |
 |
||
| Bewertung: | |||
