ZX-Nachbau Spectral (Neuauflage)
Stückliste, Schaltung, Lageplan, Aufbauhinweise:
Hinweis: Dateien mit der Länge 0 Bytes sind in Arbeit.
Nachbauprojekt:
Zur
alten Bestelliste
, zur
Bestückung
, zur
Inbetriebnahme
, zu den
Literaturtips
, zum
Original-Spectral

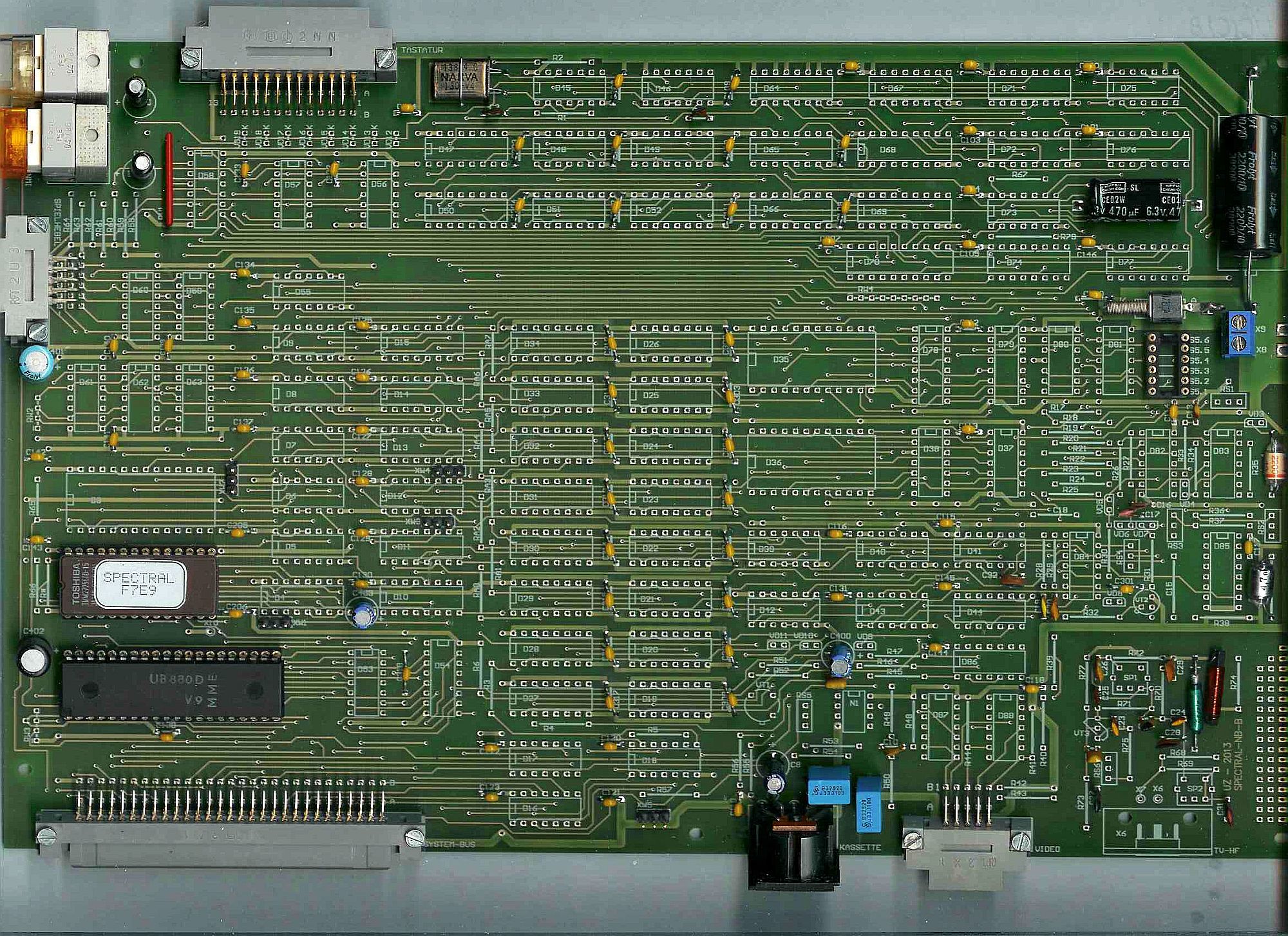

Die Leiterplatte Revision A (60)

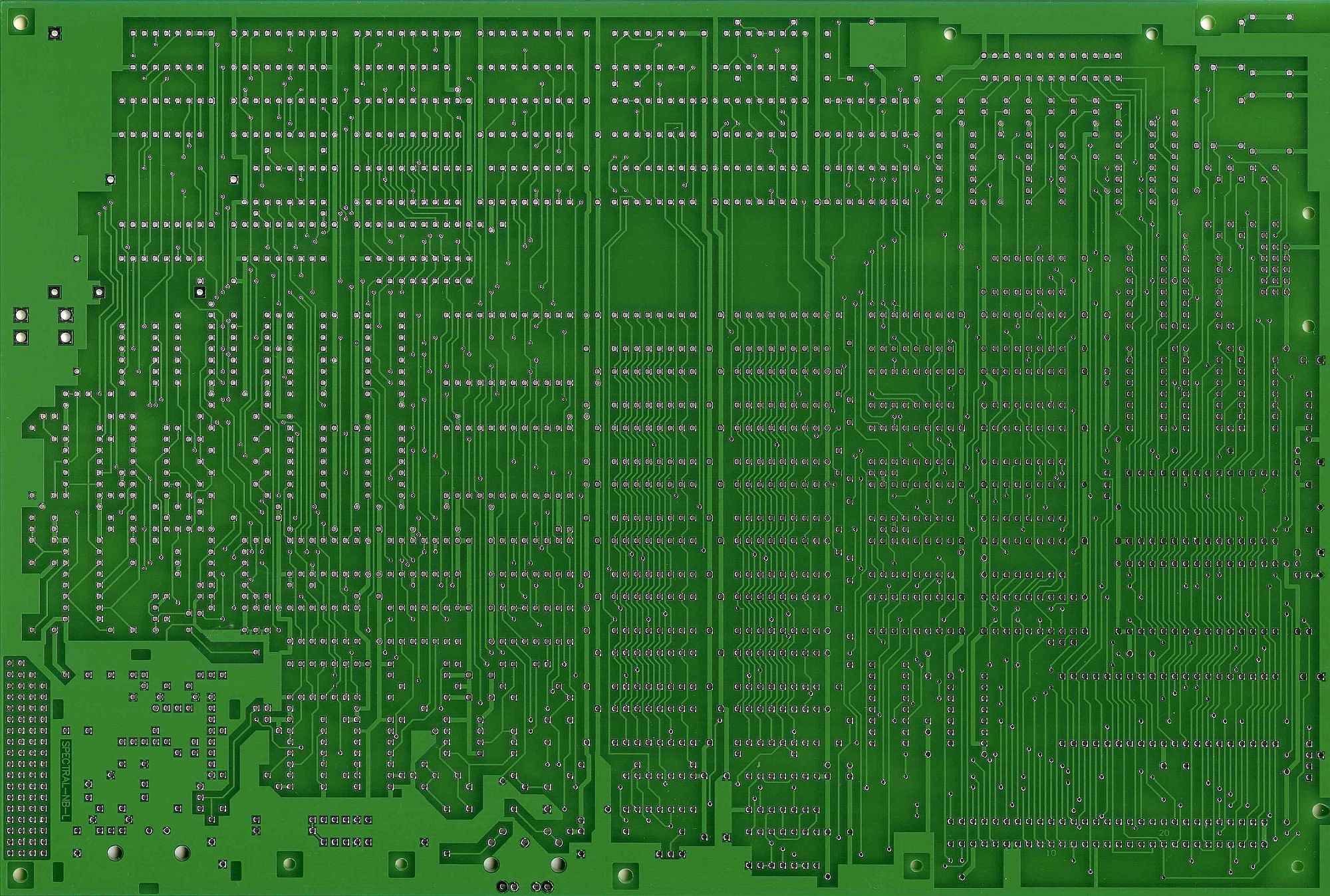

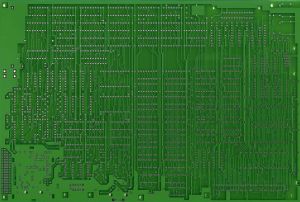

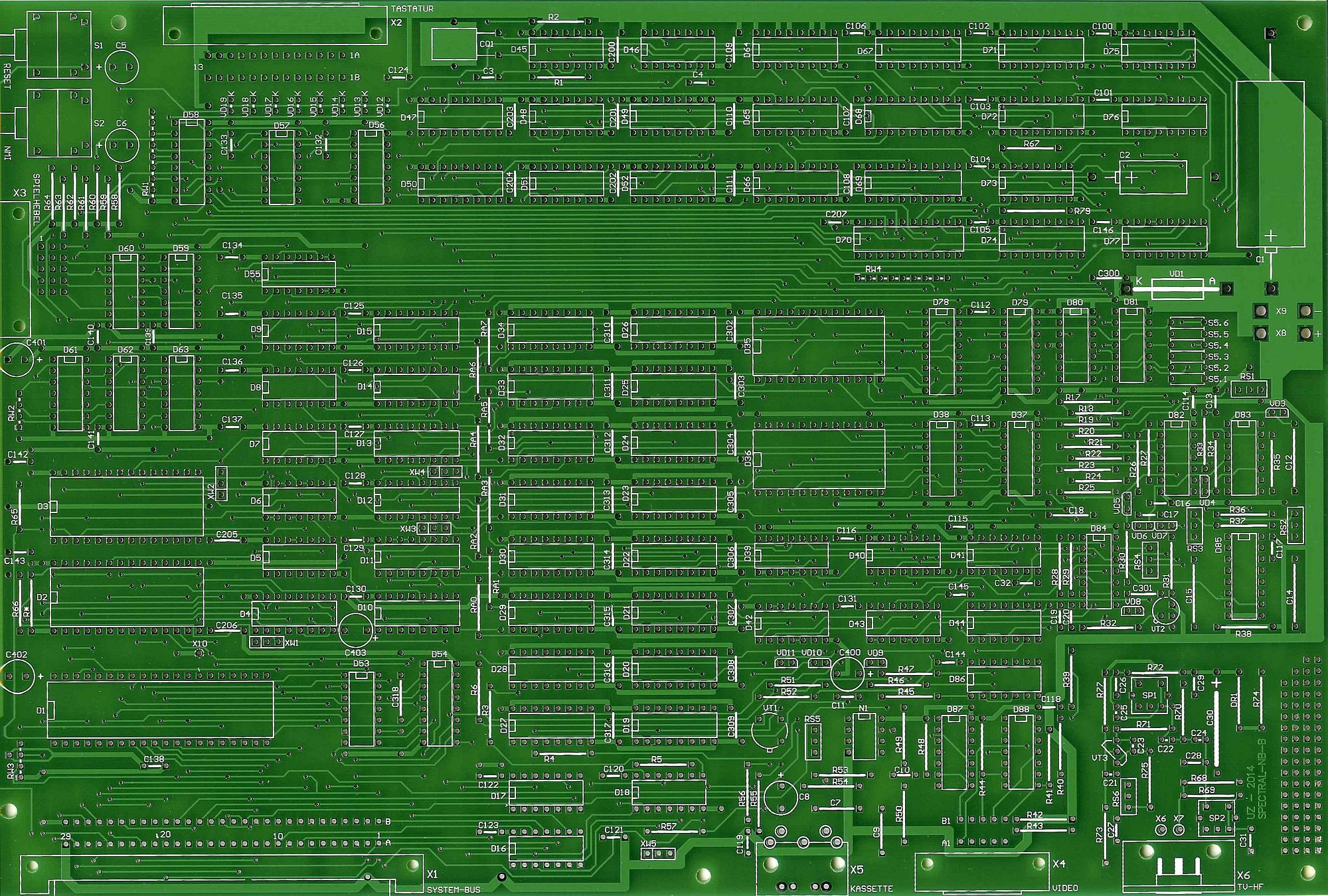

B-Seite der LP

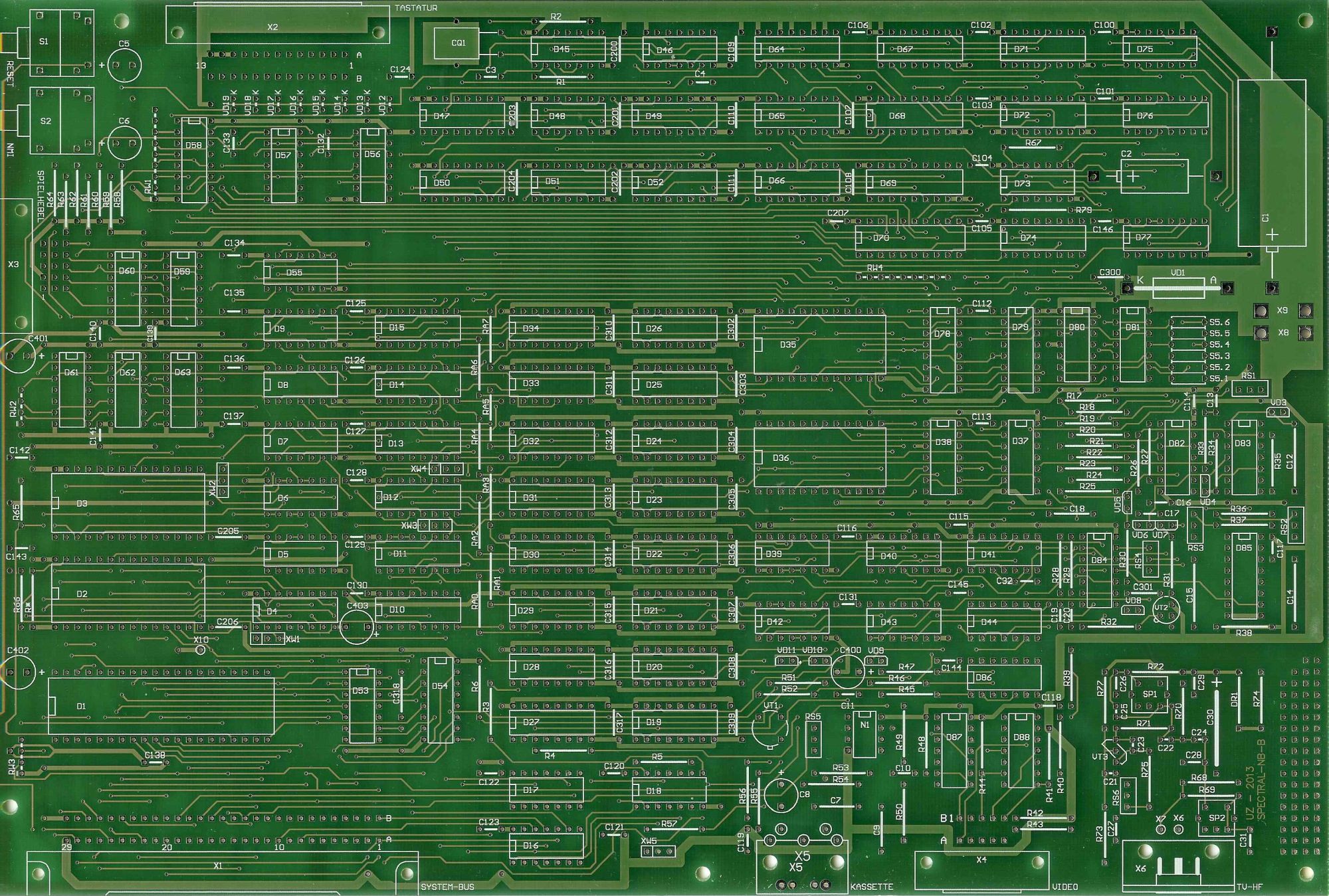

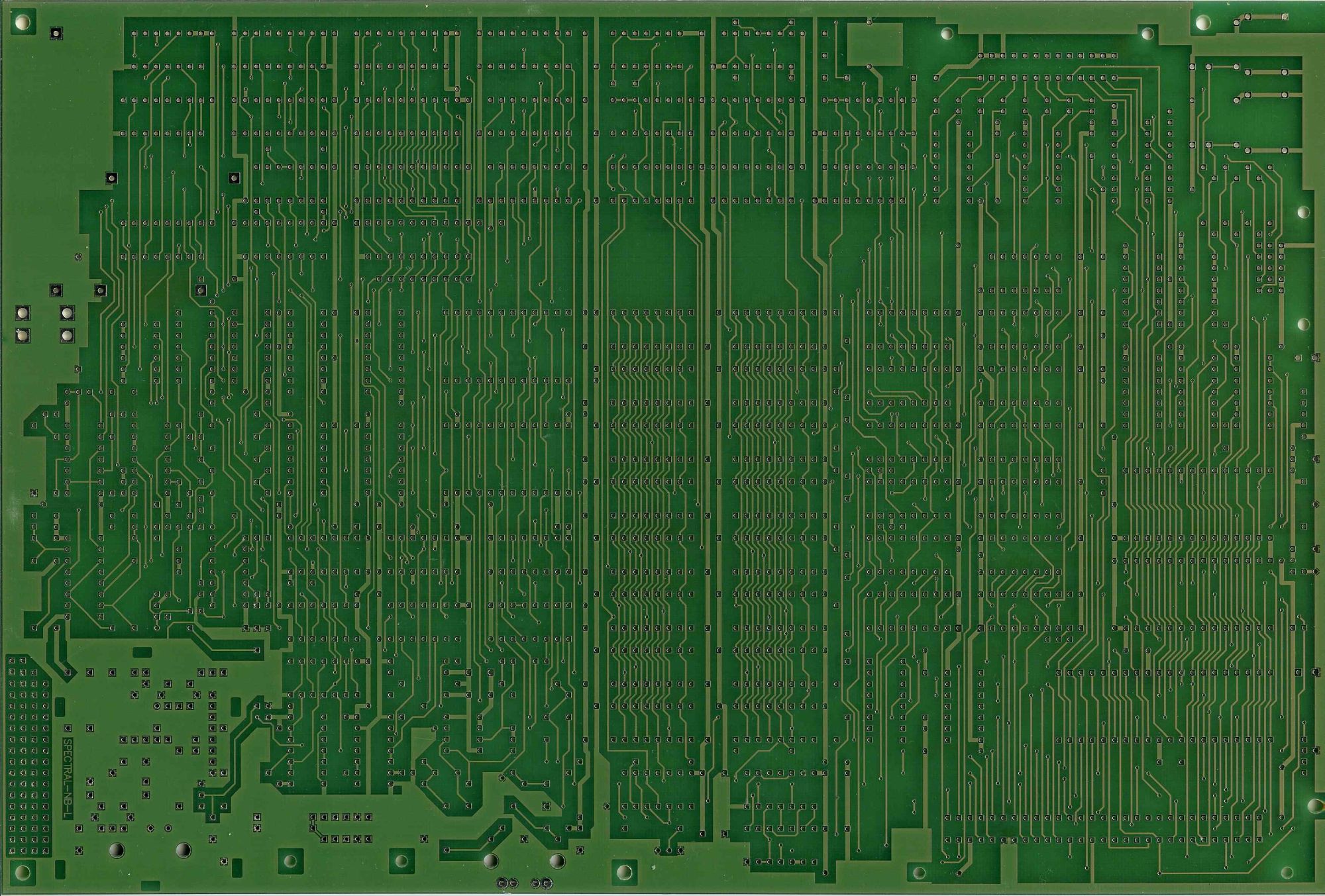

L-Seite der LP

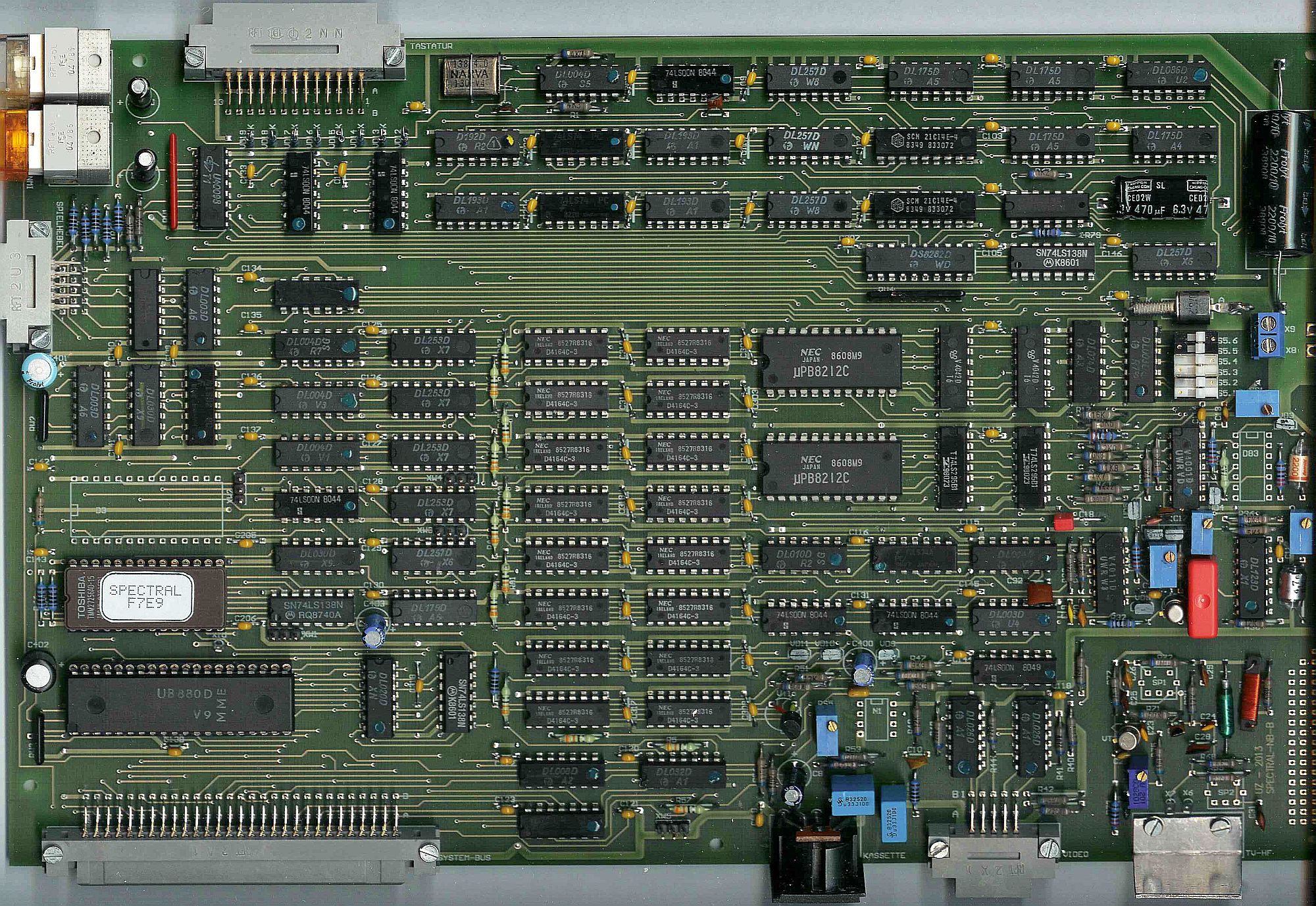

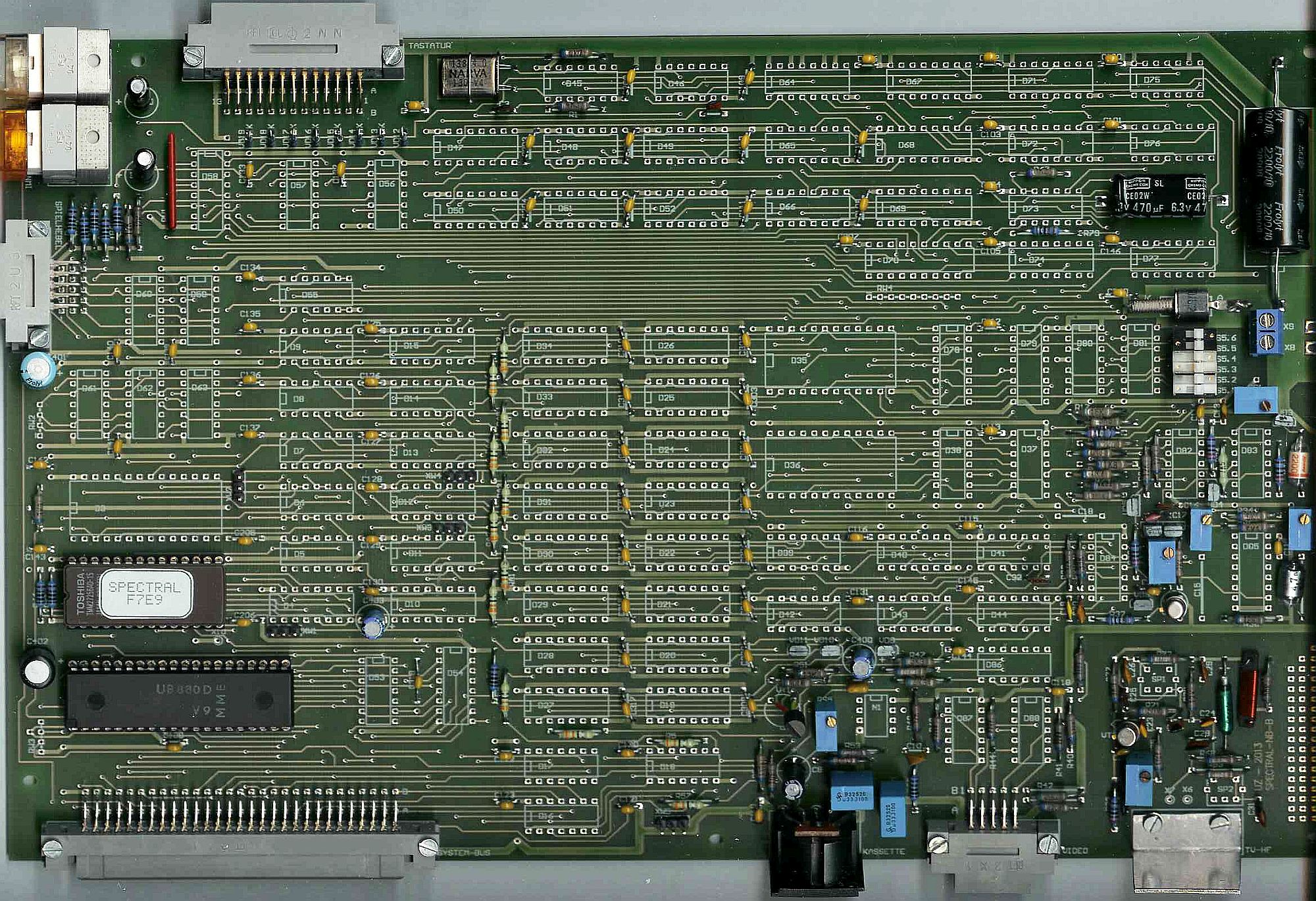

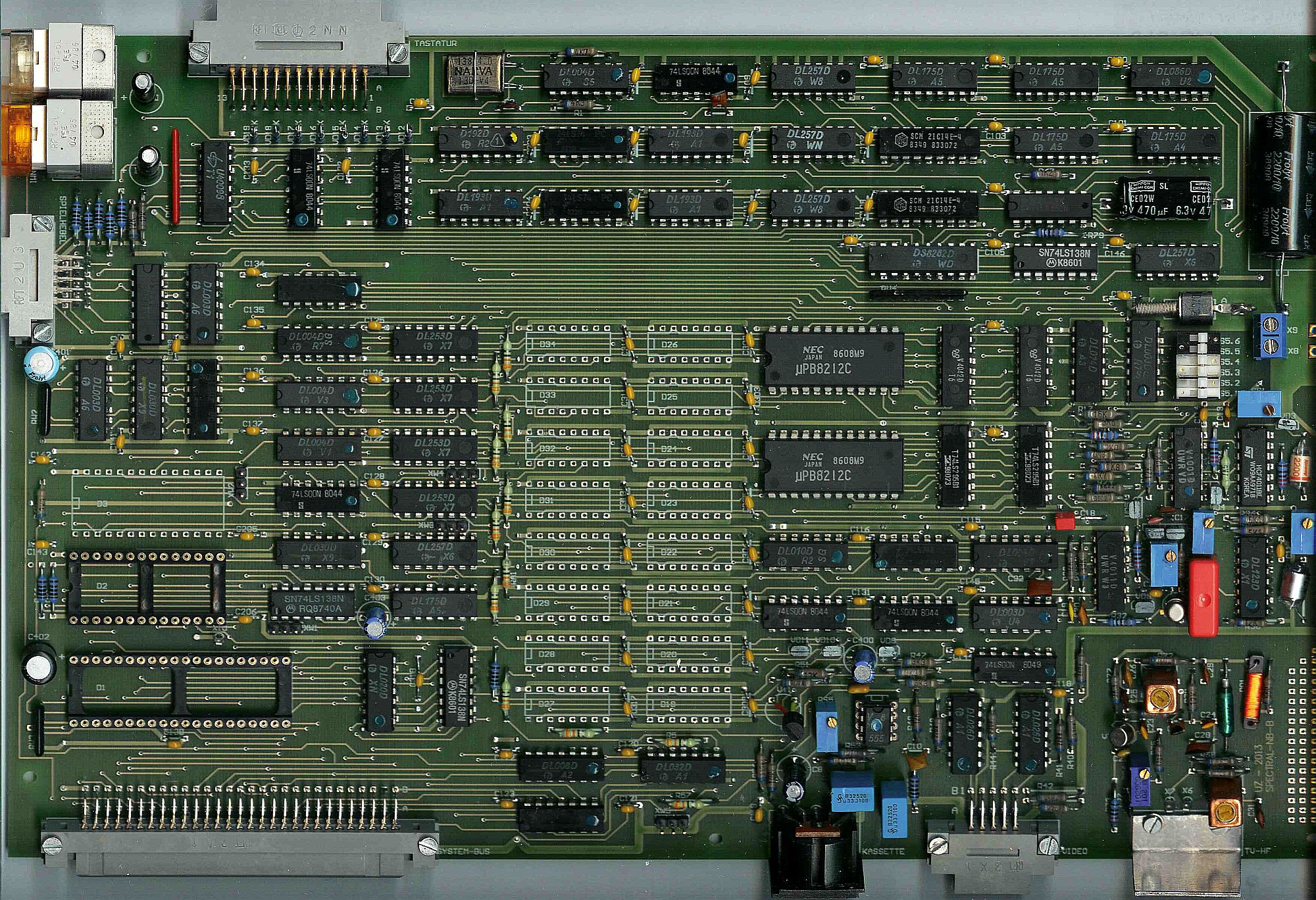

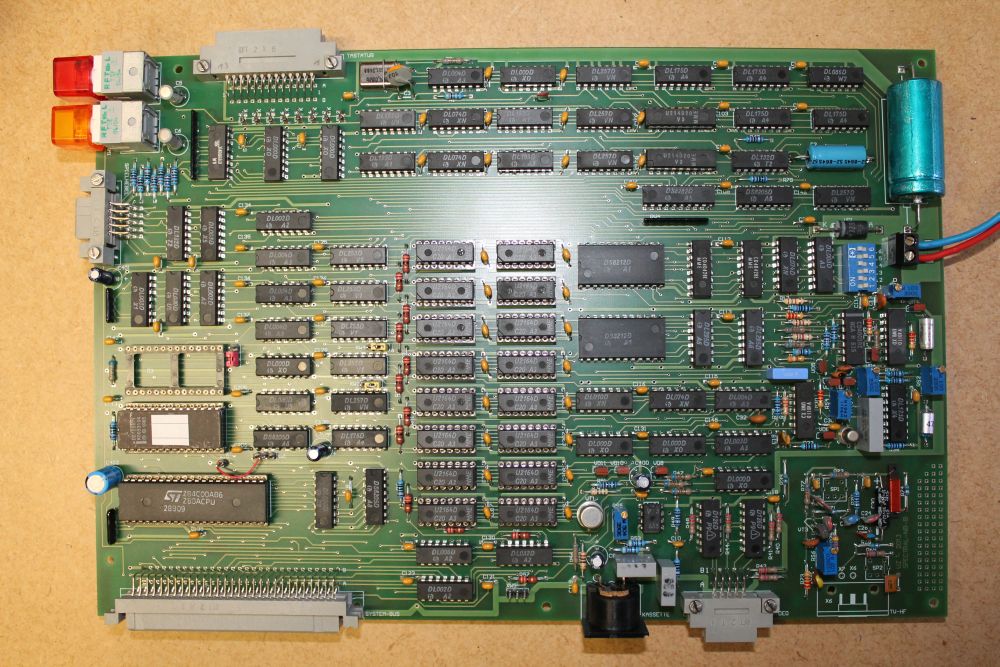

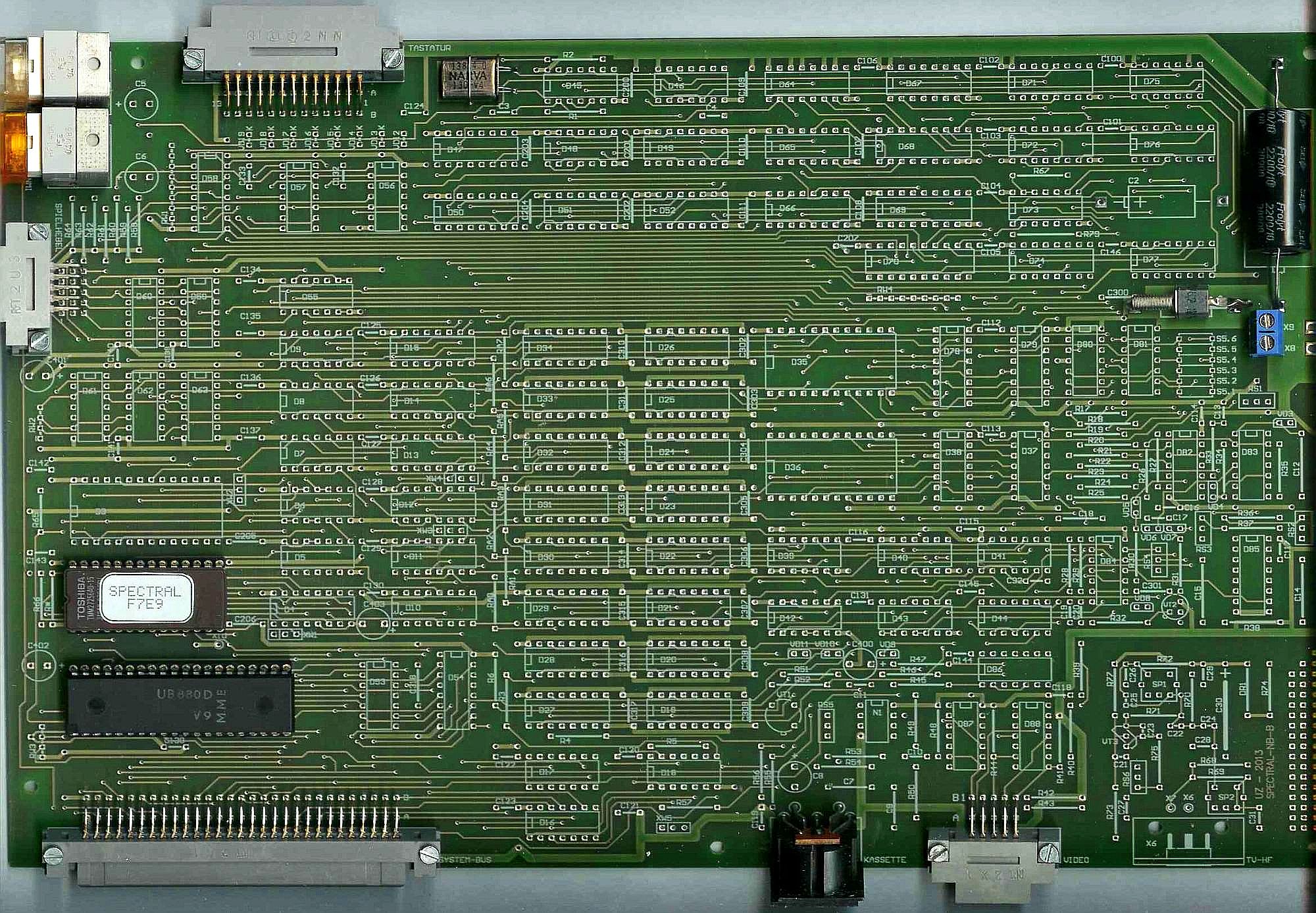

Bestückte Leiterplatte

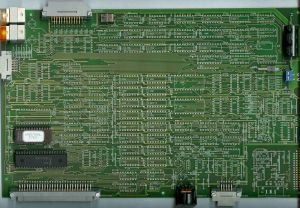

Die Leiterplatte Revision B (16)
B-Seite der LP
L-Seite der LP
Leiterplattendokumentation
Dateigröße
Erstelldatum
Einzelstückliste
25,314 Bytes
12. 02. 2013
Sammelstückliste
12,265 Bytes
12. 02. 2013
Schaltbild
142,531 Bytes
29. 03. 2013
Lageplan
426,064 Bytes
12. 02. 2013
Gerberdoku
1,345,256 Bytes
12. 02. 2013
Aufbauhinweise als PDF
0 Bytes
17. 02. 2013
Firmware
EPROM-Inhalt für einen 27256K-EPROM
32,768 Bytes
06. 06. 1995
siehe hier
- (falls gelöscht:
hier
)
Dokus vom Original-Spectral
Dokumentation und Aufbauhinweise
(1.12.88)
66,087 Bytes
24. 05. 2007
Korrekturhinweise
(01.03.89)
33,272 Bytes
08. 02. 2012
Erweiterungen
35,052 Bytes
06. 02. 2012
Tips und Hinweise
Materialbeschaffung:
<zitat>
Im Forum wird hin und wieder gejammert, dieses und jenes wäre überhaupt nicht mehr zu bekommen. Dagegen beklagen sich viele der ansich bekannten Anbieter von originalen DDR-Bauelementen über stark abnehmende Nachfrage. Es gibt alle DDR-Halbleiter noch in für Hobbyobjekte ausreichender Menge und zu moderaten Preisen:
</zitat>
Bei Thomas Klauck im "
Konsum
" in Cottbus oder bei
Jantsch in Kaufbeuren
oder bei
Oppermann
oder im
Funktechnik-Laden
oder
Bauteile24 (1)
bzw.
Bauteile24 (2)
oder bei
IC-BOX24
oder bei
m-o-s_2010 Shop
oder bei Ibäh.
Die Preisangaben in der Einzelstückliste dienen nur zum Abschätzen der etwaigen Kosten.
DIL-Schalter:
Wer hat, der sollte drei zweipolige Umschalter einbauen. Wer nicht, nehme normale 6polige Schalter, die im Wechsel geschaltet werden müssen (Bild rechts).
HF-Spulen:
(Auszug aus der Korrekturanleitung)
Aufbau und Funktion sind identisch mit der Z1013-Lösung. Die Spulen SP1 und SP2 sind Standard-HF-Spulen mit ca. 4...5 mm Durchmesser und einem einstellbaren Ferritkern. SP1 wird als Sperrfilter gegen HF-Abstrahlung über die Betriebsspannung eingesetzt. Da die Oszillatorschaltung mit VT3 sehr breitbandig arbeitet, wird SP1 als Bandfilter für das FS-Band I Kanal 2...4 eingesetzt. Beide Spulen sind mit 5 Wdg. 0,9 mm CuL gewickelt.
Vor dem Einstellen des Modulators ist der Regler RS6 auf Minimum zu stellen. Jetzt kann durch Verdrehen des Ferritkernes von SP2 der Durchlaßbereich des Modulators auf Kanal 2...4 eingestellt werden. RS6 speist das BAS-Signal in den Modulator ein. Im Wechsel mit SP2 wird nun ein optisch einwandfreies SW-Bild eingestellt.

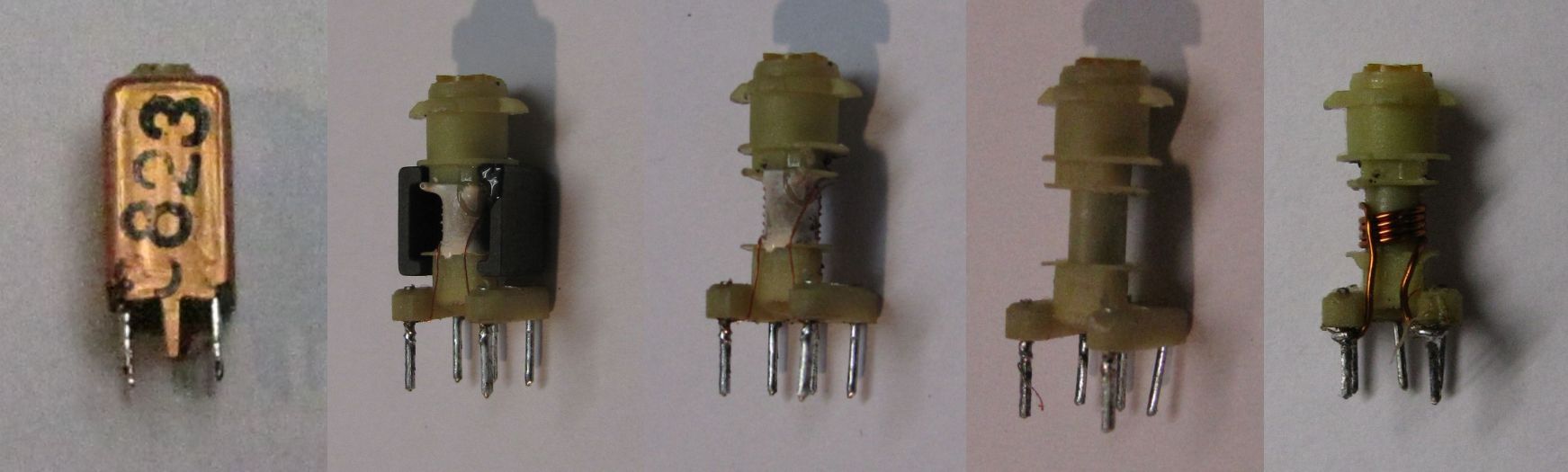

Die Verwendung von 0,5 mm CuL-Draht ist aus Platzgründen besser. Von links nach rechts:
- Spule im Original
- Spule geöffnet
- Kern entfernt (abgepolkt)
- Wicklung entfernt
- neu bewickelt
Fehler:
Die Befestigungslöcher an der Buchse für den Systembus sind an falscher Stelle und müssen nachgebohrt werden.
Am rechten Befestigungsloch ist dabei der daran vorbeiführende Leiterzug zu beachten!
Die Lötaugen der Stiftleisten XW1-5 sind zu klein.
Es gibt mehrere Möglichkeiten:
Man trennt die Lötstifte der DIN-Buchse ab, steckt passende blanke Drähte durch die Löcher der Lötaugen und verlötet sie auf beiden Seiten
(oben mit den Kontakten der Buchse).
Man befeilt die Kontaktpins der DIN-Buchse, bis sie durch die Löcher passen. (sehr aufwendig)
Aufbohren geht wegen der Größe der Pins bei den kleinen Lötaugen nicht so richtig.
Bei den Stiftleisten genügt ein Brechen der Kanten der Stifte.
Bestückung:

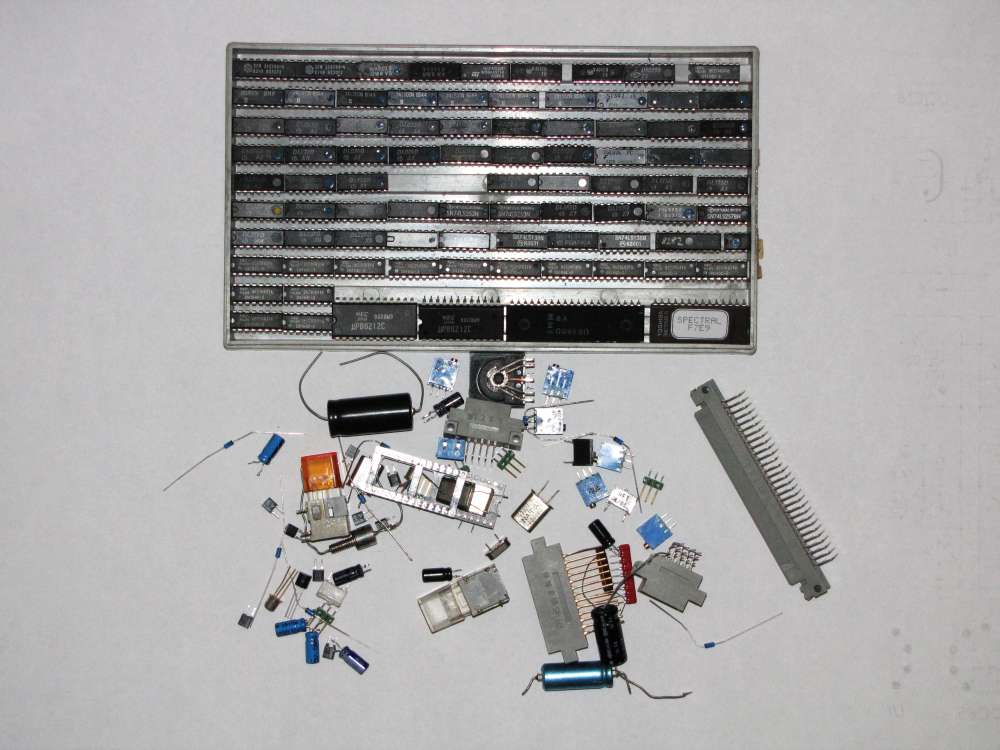

1. Mechanik: Steckverbinder, Stiftleisten, Tasten, Fassungen, Klemmen
2. Kondensatoren
3. Widerstände, Netzwerke, Spulen, Transistoren
4. Schaltkreise
Mechanische Bauteile
Kondensatoren
Widerstände
Schaltkreise
Der Aufbau ist eigentlich etwas für lange Winterabende. es gibt ca. 2250 zu lötende Lötaugen!
Es ist empfehlenswert, in obiger Reihenfolge zu bestücken oder nach den Empfehlungen in den Aufbau- und Korrekturhinweisen. Mindestens CPU, EPROM und DRAMs sollten auf Sockel gesetzt werden. Wer die Möglichkeit hat, die Schaltkreise vor dem Einlöten zu testen, sollte dies tun. Ich hatte zwei Ausfälle neuer IS (DL175 und V4011) nach über 23 Jahren Lagerung. Schaltkreise werden vorerst nur an einem Pin (Masse) angeheftet. Dann kann man nach beendeter Bestückung nochmals die richtige Bestückung kontrollieren und eventuell verdrehte Bauteile korrigieren.
Alle Lötaugen, in die ein Bauelement kommt, sind rechteckig. Alle Durchkontaktierungen der Versorgungsleitungen sind rund und sollten abschließend mit Zinn gefüllt werden. Durchkontaktierungen von Signalleitungen sind rund, aber klein (Vias). Sie sind NICHT mit Lötstoplack versehen, damit bei eventuellen Erweiterungen daran Drähte angelötet werden können.

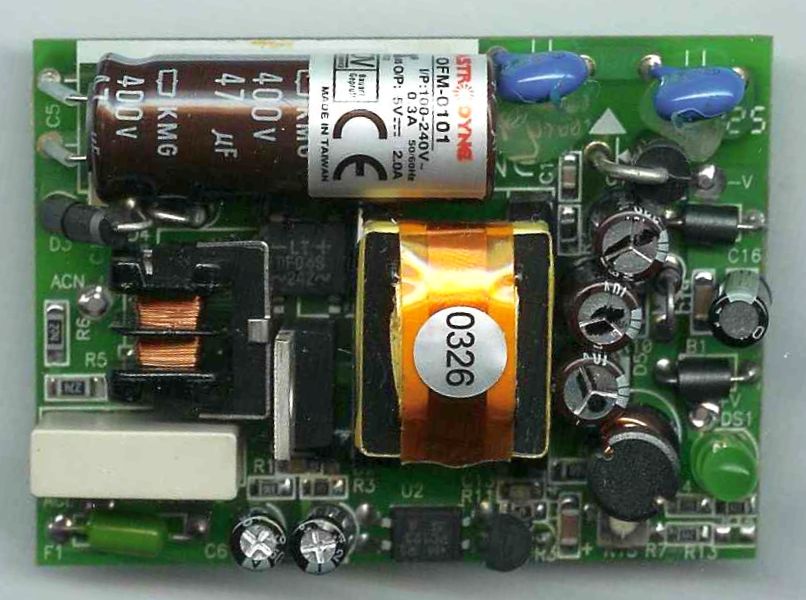

Als Netzteil bietet sich ein schnuckeliges kleines Teil für 4,95 Euros von
Pollin
(Bild rechts) an.
Für die R-Netzwerke mit 3 Widerständen kann man welche mit 4 Widerständen verwenden, das letzte Beinchen wird abgekniffen und befeilt, damit es keinen Kontakt zu anderen Lötaugen bekommen kann.
Es gibt immer Betrachtungsweisen bei der Sicht auf Diodenbuchsen:
(1) Radio-Diodenbuchse: 1 = Ausgang, 3 = Eingang vom Plattenspieler/Tonband
(2) Tonbandbuchse: 1/4 = Eingang, 3/5 = Ausgang
Im vorliegenden Fall des Spectrals liegt der Fall (2) vor. Für den Anschluß eines Tonbandgerätes muß ein Überspielkabel verwendet werden!
Inbetriebnahme:
Allgemeines:

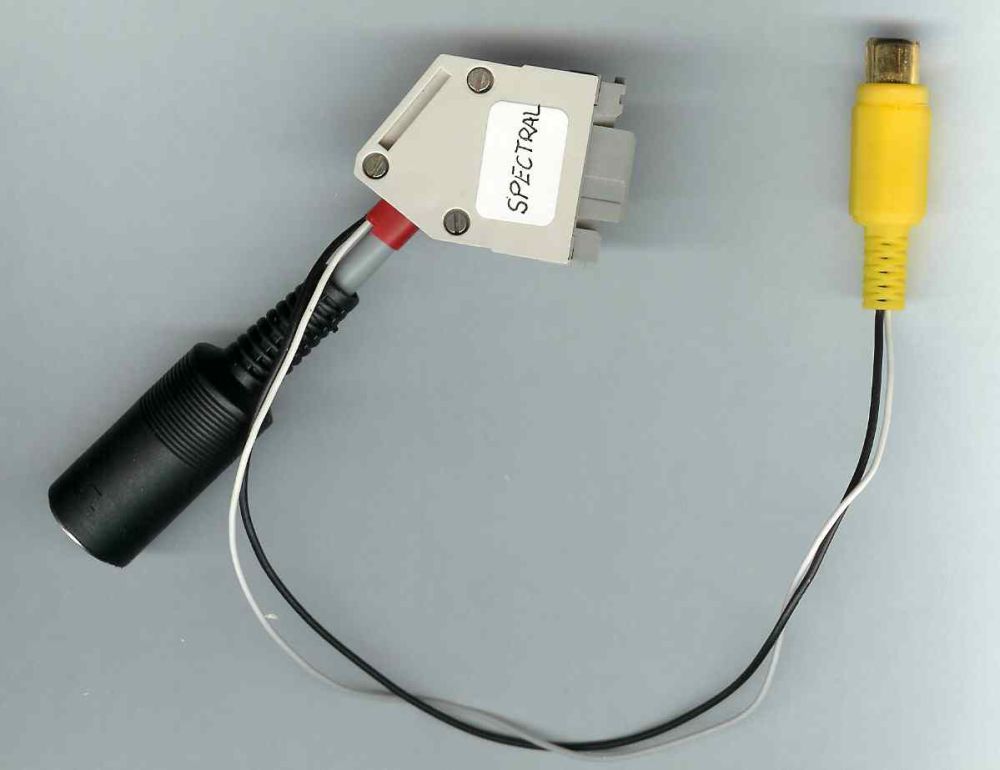

Es ist empfehlenswert, für die Inbetriebnahme nicht den BAS-Ausgang zu benutzen, denn bei der BAS-Signal-Erzeugung kann es Fehler geben und in der s/w-Ausgabe wird nicht alles erkannt. Ein 5adriges Kabel (RGB, SYNC und Masse) mit SCART-Stecker auf der Gegenseite ist schnell hergestellt. Sieht man damit bunte Zeichen auf dem Fernseher, sind auch die Umschalter in der richtigen Position. Damit kann man dann erst mal am Fernseher testen, ob ein Bild kommt und den Fehler eingrenzen. Das SYNC-Signal hat ohne Last 5 Vss, bricht aber unter Last (75 Ohm) am TV-Eingang auf ca. 1 Vss zusammen. Das BAS-Signal ist ebenfalls nicht normgerecht (ca. 3 Vss) und sollte mit einem Widerstands-Teiler auf den richtigen Wert (1V an 75 Ohm) gebracht werden. Das Bild rechts zeigt einen Adapter von Spectral auf Z9001, von dem dann ein Z9001-SCART-Kabel zum TV-Gerät bzw. Normwandler führt.
Die folgenden Bildschirmfotos stammen von einem 12"-VGA-TFT-Monitor mit vorgeschaltetem Normwandler.
Bildausgabe

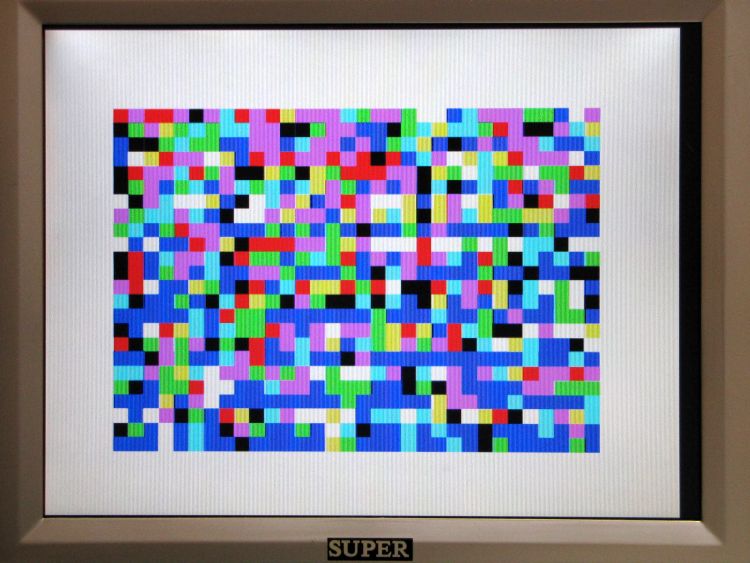

CPU, EPROM und DRAMs sind nicht bestückt und nach Anschluß von Monitor und der Betriebsspannung von 5V sollte nebenstehendes Bild ausgegeben werden. Es zeigt den zufälligen Inhalt des Farbspeichers an. Ist das nicht der Fall, müssen Takt und Teiler überprüft werden. Der Rand kann auch magenta aussehen. Ein Oszillograf ist für die folgenden Messungen sehr empfehlenswert.
Zunächst wird an
D48/6

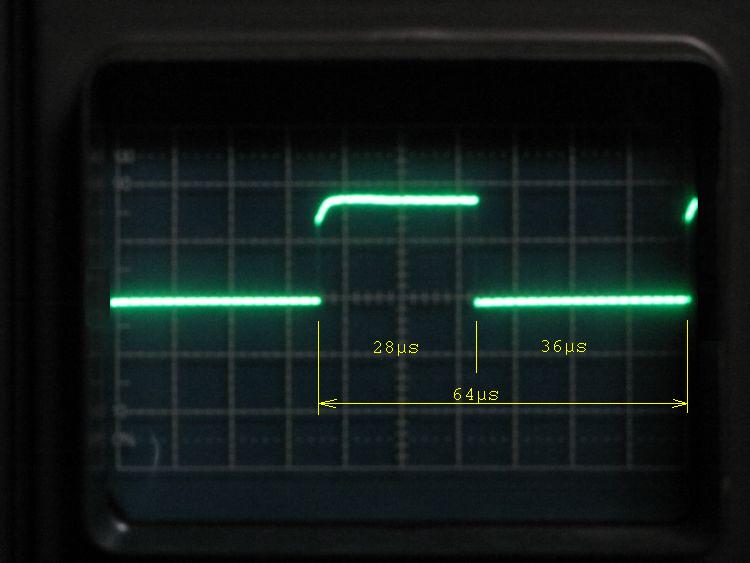

nachgemessen: "H" = 28 µs, "L" = 36 µs, gesamt = 64 µs.

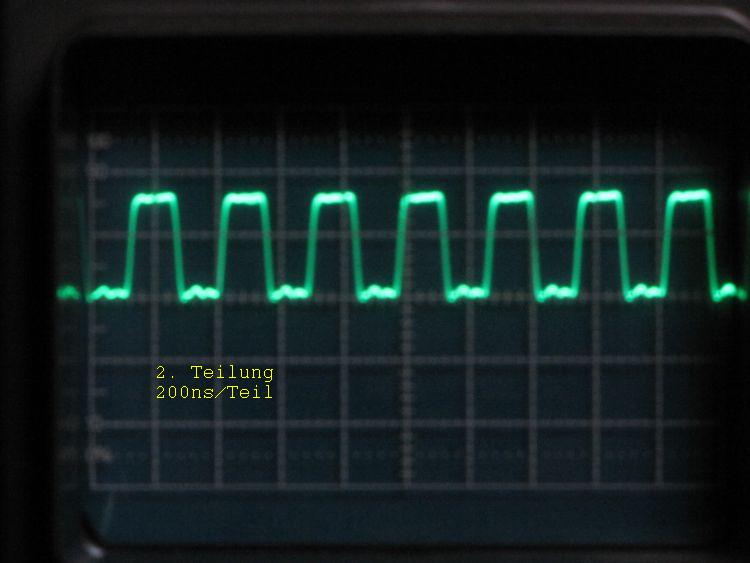

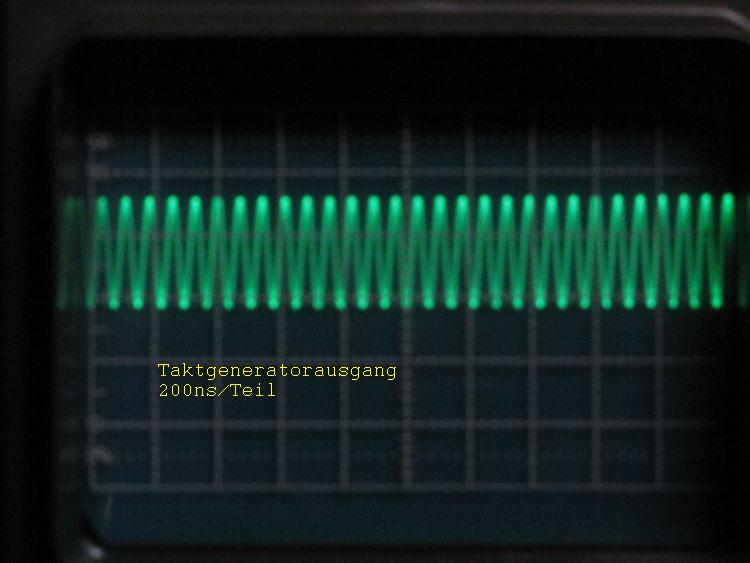

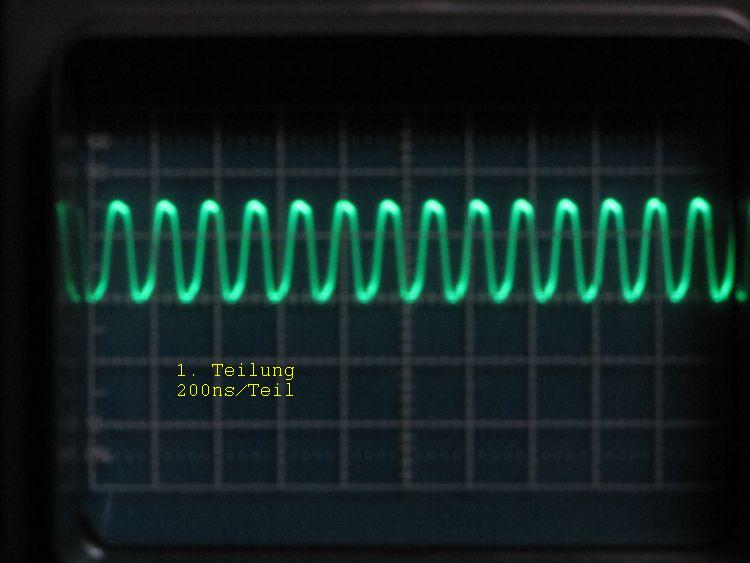

Dann werden Takt (
D52/4
) und seine Teilungen an
D52/3
,
D52/2
,
D52/6
,
D52/7
überprüft. An
D50/4

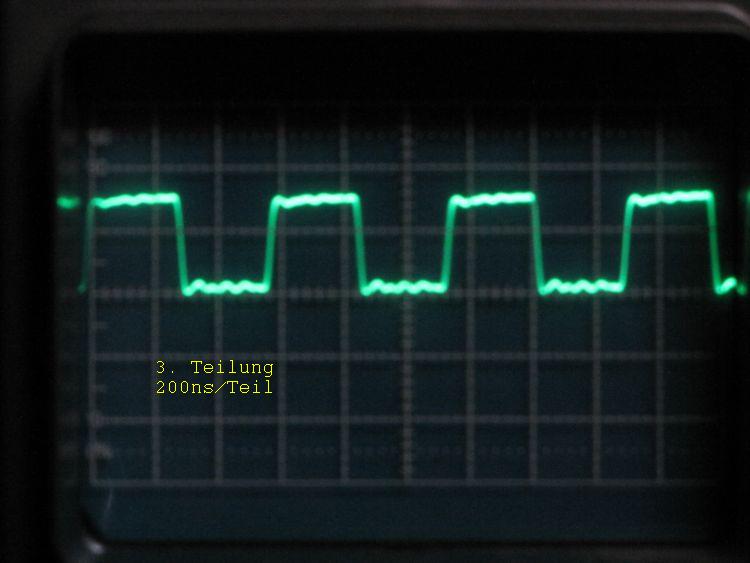

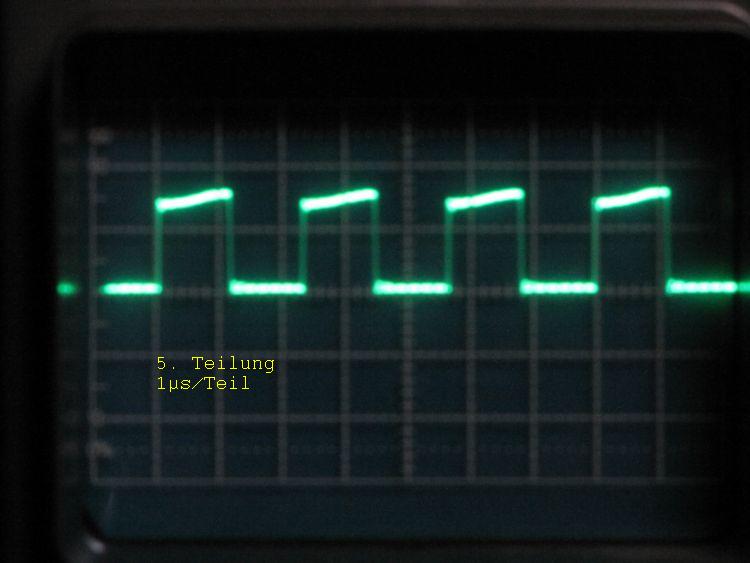

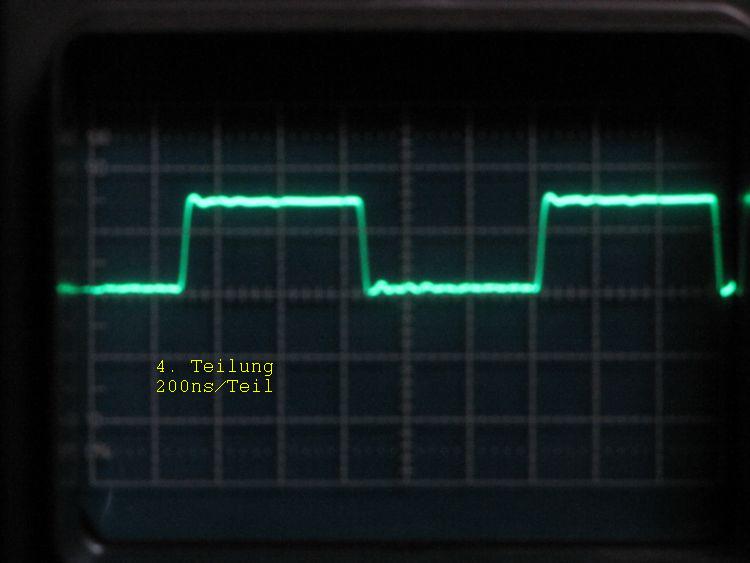

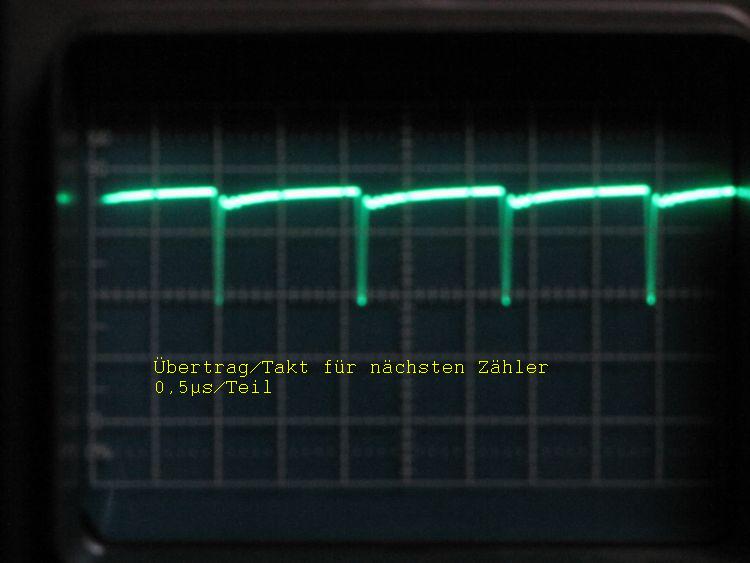

liegen negative Spitzen (der Übertrag zum nächsten Zähler) im Abstand von ca. 1,15 µs an und seine Teilungen an
D50/3
,
D50/2
,

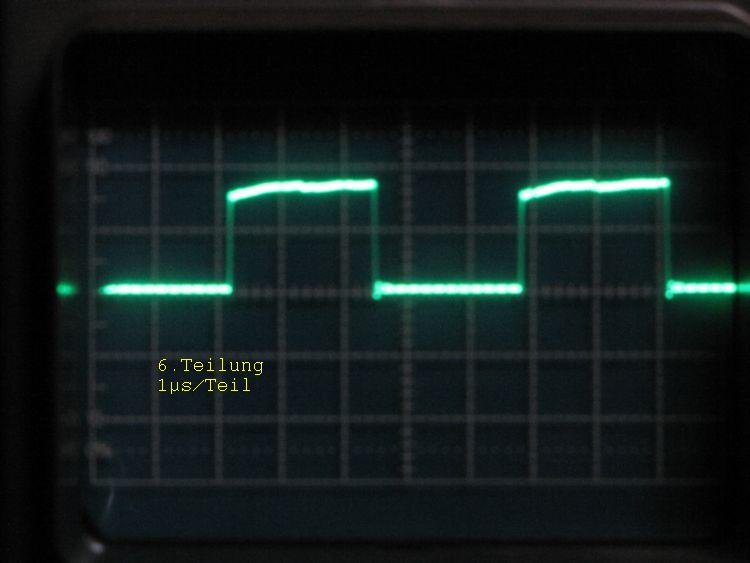

D50/6
.

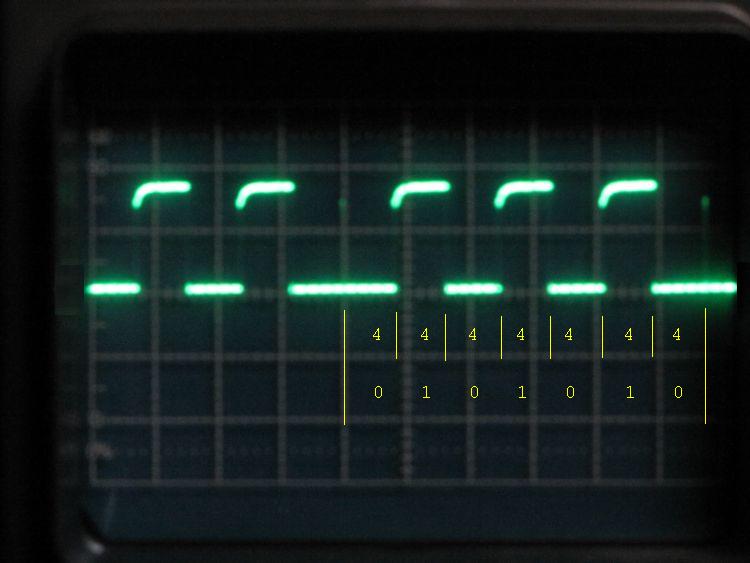

An
D50/7

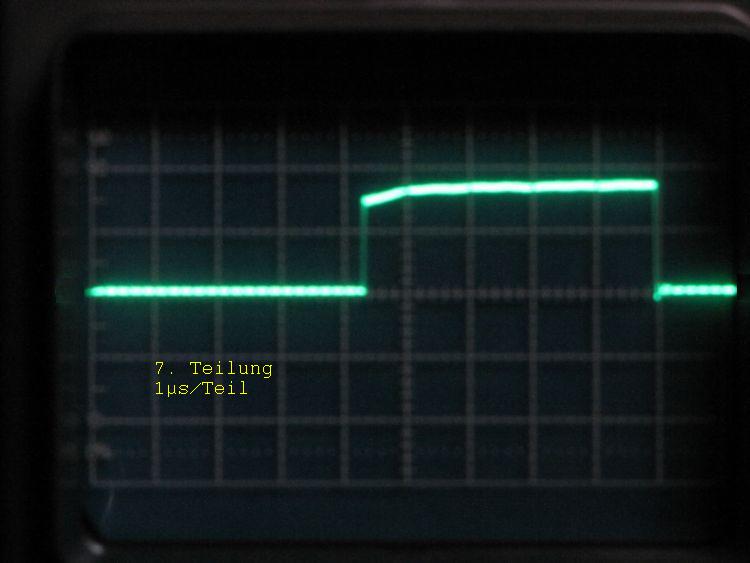

liegt zwischen zwei positiven Spitzen die Impulsfolge 0101010 mit jeweils ca. 4 µs Länge an.
Farbspeichertest

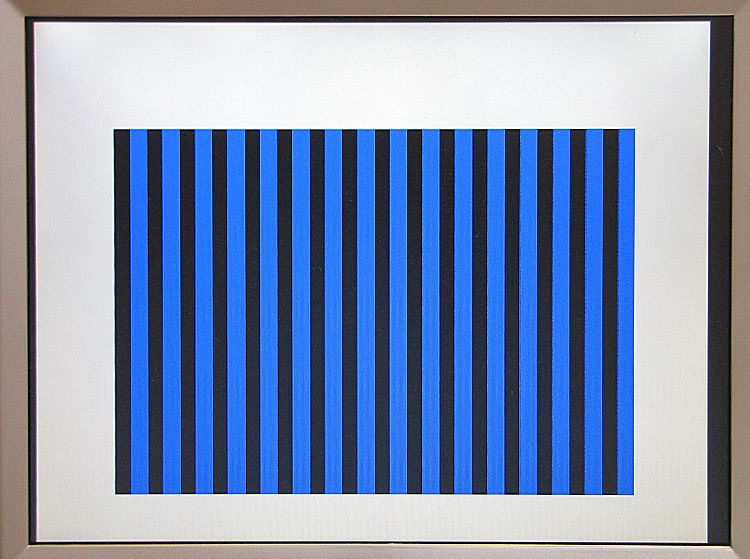

Im nächsten Schritt der Inbetriebnahme wird bei stromlosem Rechner die CPU gesteckt. Nach Anlegen der Betriebsspannung sieht man senkrechte Streifen (Bild rechts). Sie rühren von den offenen Eingängen der Schaltkreise D35 und D36 (DS8212) her. Offene Eingänge werden in der Regel als logische 1 erkannt. Dann sind die Streifen schwarz/blau bzw. schwarz/weiß. Andernfalls können die Streifen auch weiß/blau bzw. weiß/schwarz sein.
Es dürfen keine Bildstörungen auftreten. Der Rand ist beliebig, meist weiß.
Farbspeicher beschreiben
Im stromlosen Rechner werden CPU und EPROM gesteckt.
In diesem Prüfschritt wird das System im EPROM gestartet, das aber wegen des noch fehlenden RAMs stecken bleibt. Es treten bestimmte Zustände an den Datenleitungen auf (aus dem EPROM). Diese Zustände sollten dazu führen, daß schwarz/gelb/blaue Kästchen im Wechsel mit roter Fläche ausgegeben werden. Damit werden die Blinkfunktion und auch der Signalweg vom Datenbus bis zum Farbspeicher getestet.
Einschalten und läuft

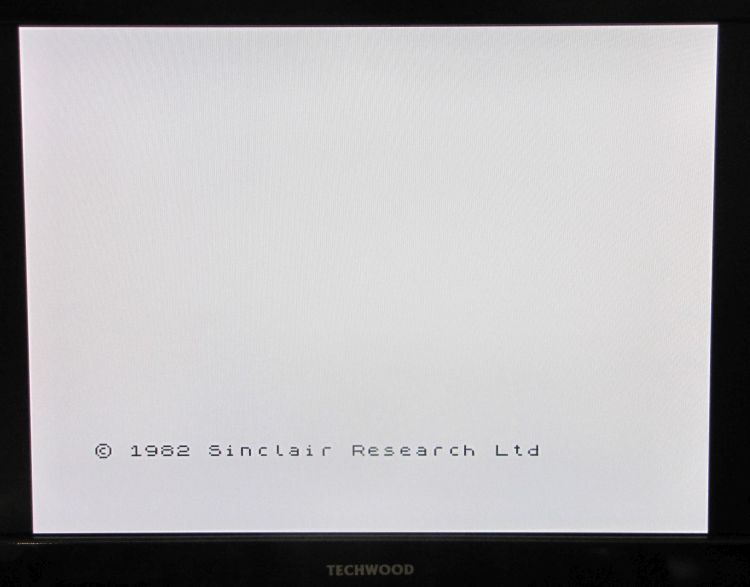

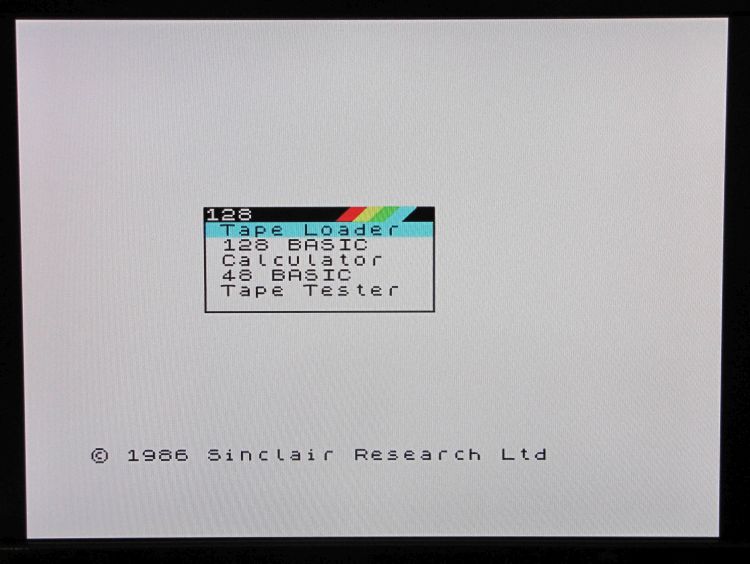

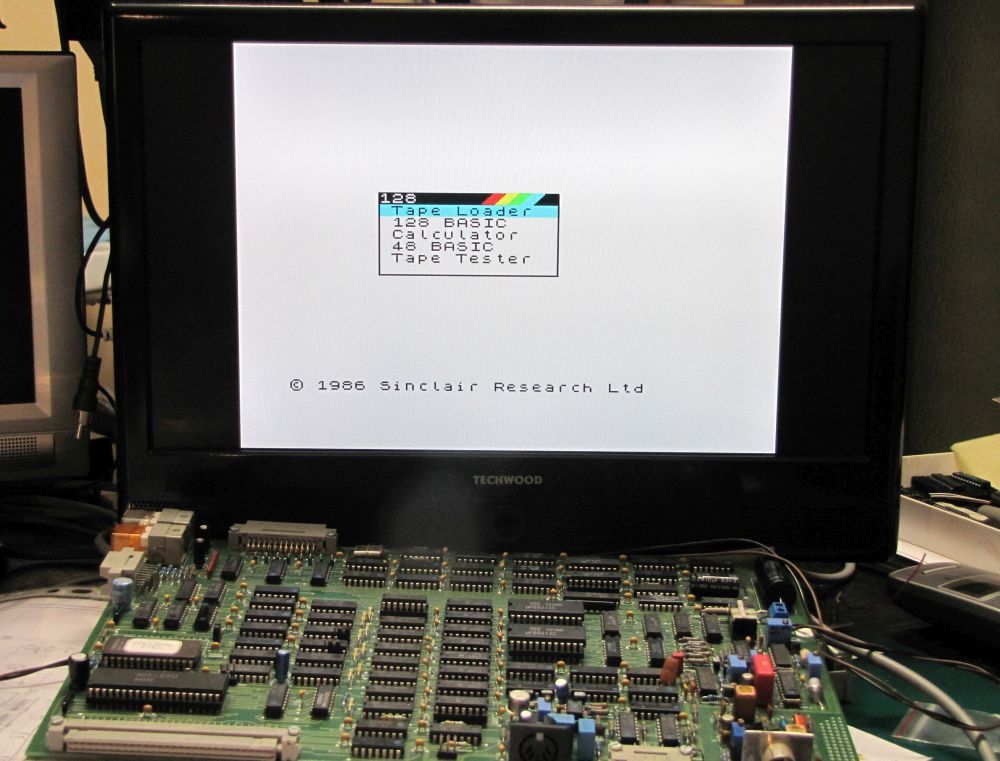

Nach dem Bestücken aller RAM-Schaltkreise gibt es das gewünschte Ergebnis nach dem Einschalten, der ZX-Spectral von 1986 meldet sich und nach Drücken der NMI-Taste meldet sich das System von 1982.
Stromaufnahmen:
ohne alles
CPU
CPU/EPROM
CPU/EPROM/RAM
aus +5,0V ca.
0,7 A
0,8 A
0,85 A
1,15 A
Literaturhinweise
Buchtitel
Autor(en)
Verlag
ISBN-Nr.
Sinclair ZX-Spectrum, BASIC-Programmierung
Steven Vickers
2. Auflage 1983
ISBN 3-88945-011-3
ZX-Spectrum Maschinencode
Ian Stewart, Robin Jones
Birkhäuser
ISBN 3-7643-1535-0
ZX-Spectrum Hardware-Handbuch
Adrian Dickens
Birkhäuser
ISBN 3-7643-1621-7
Maschinencode-Routinen für den ZX-Spectrum
John Hardmann, Andrew Hewson
Birkhäuser
ISBN 3-7643-1559-8
Einfache Zusatzgeräte für ZX-Spectrum, ZX81 und Jupiter Ace
Owen Bishop
Birkhäuser
ISBN 3-7643-1589-X
ZX Microdrive-Buch
Andrew Pennell
Birkhäuser
ISBN 3-7643-1600-4

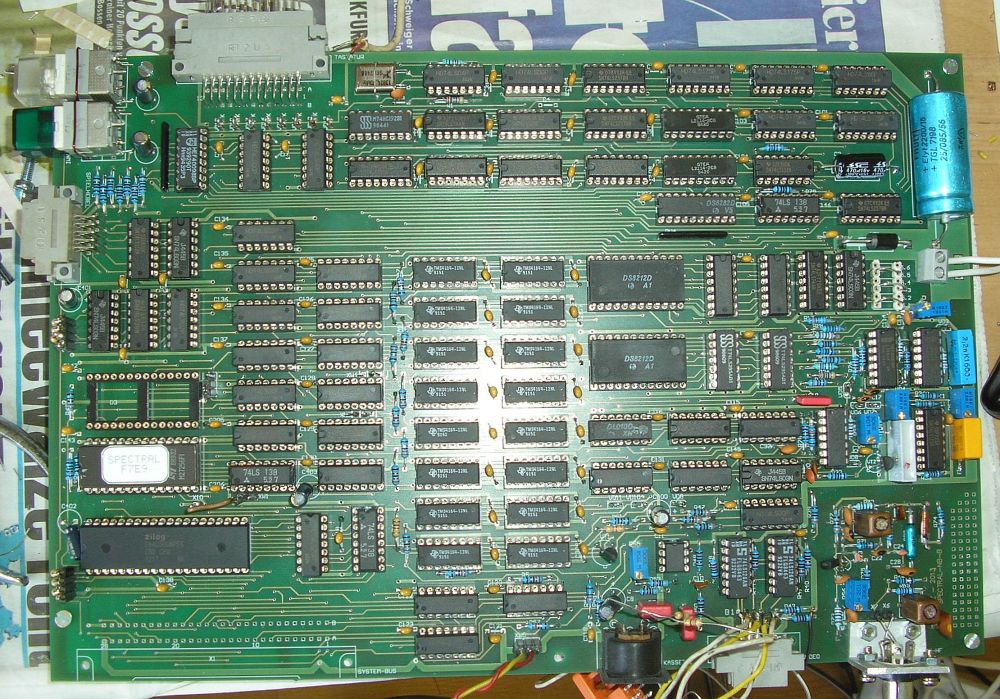

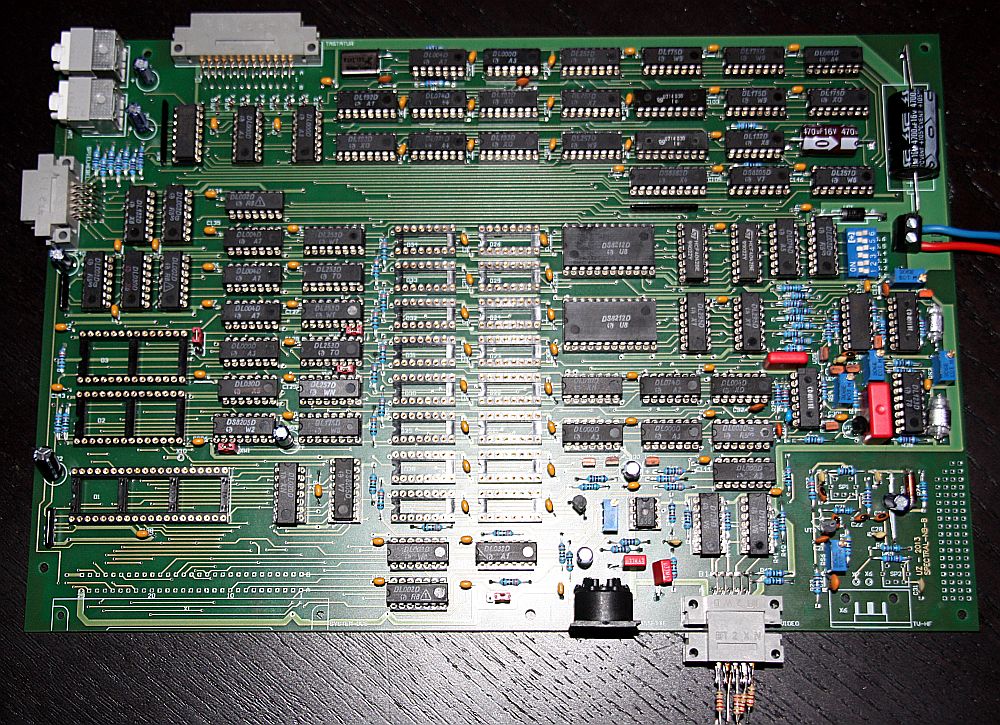

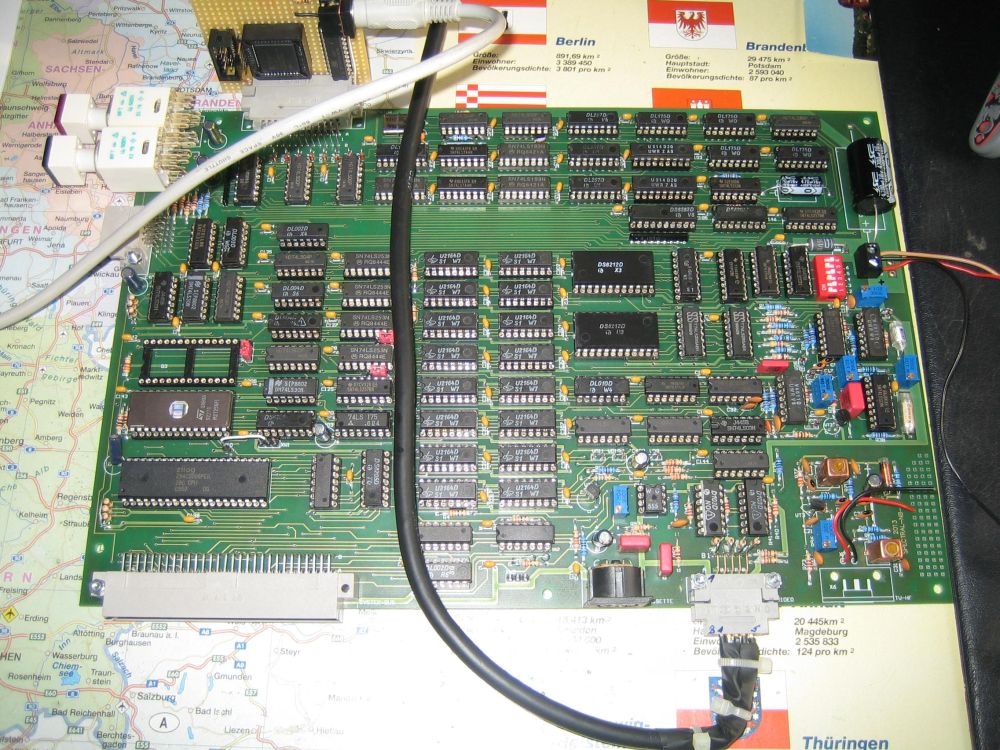

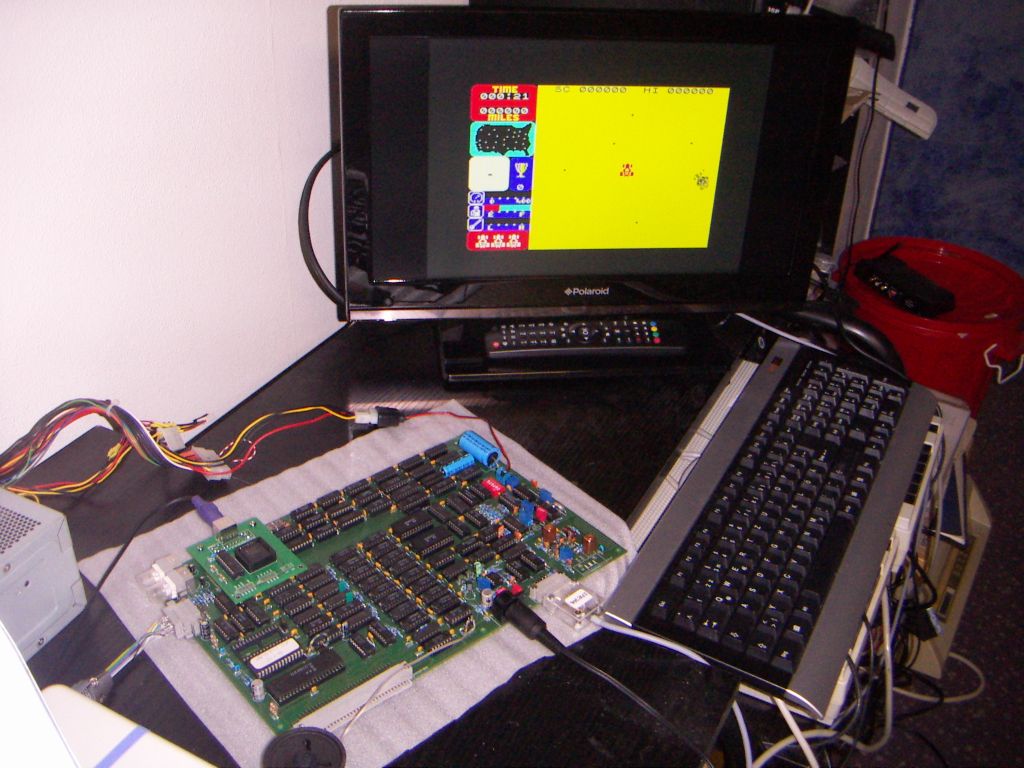

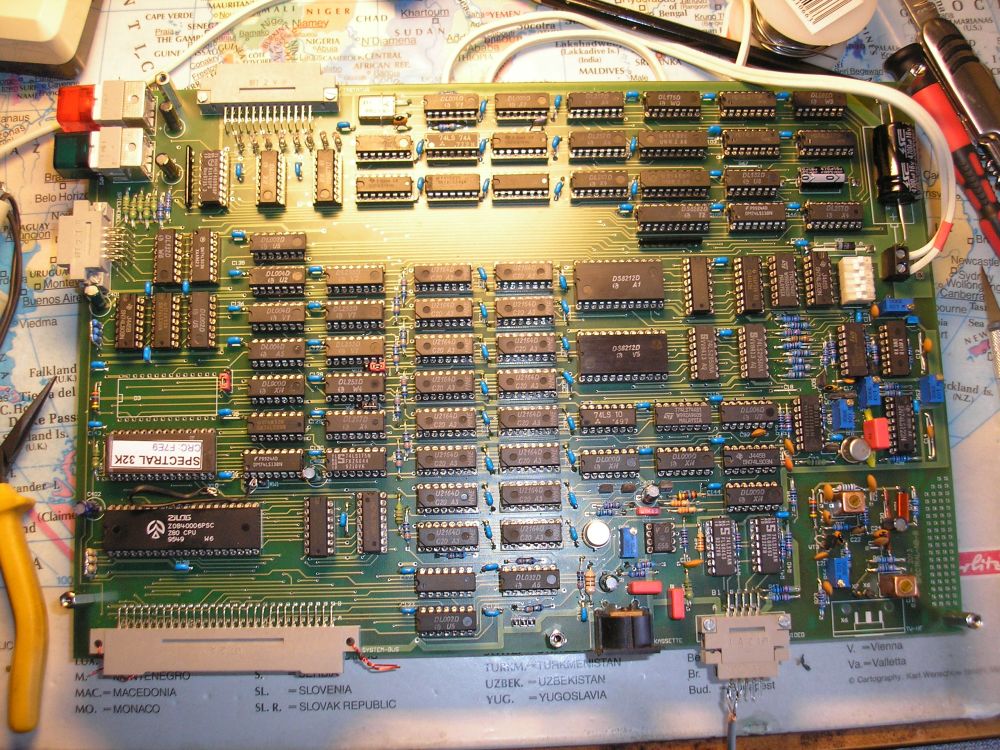

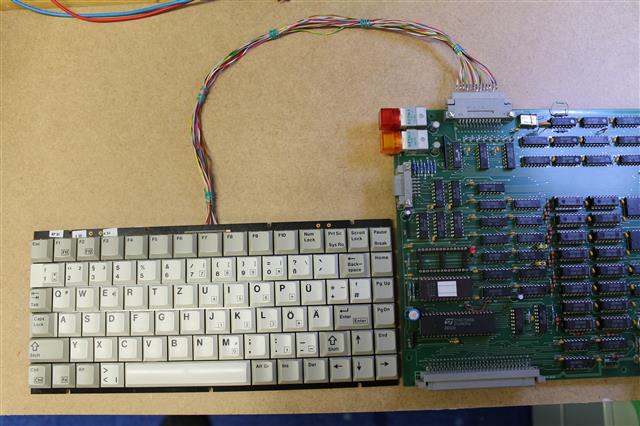

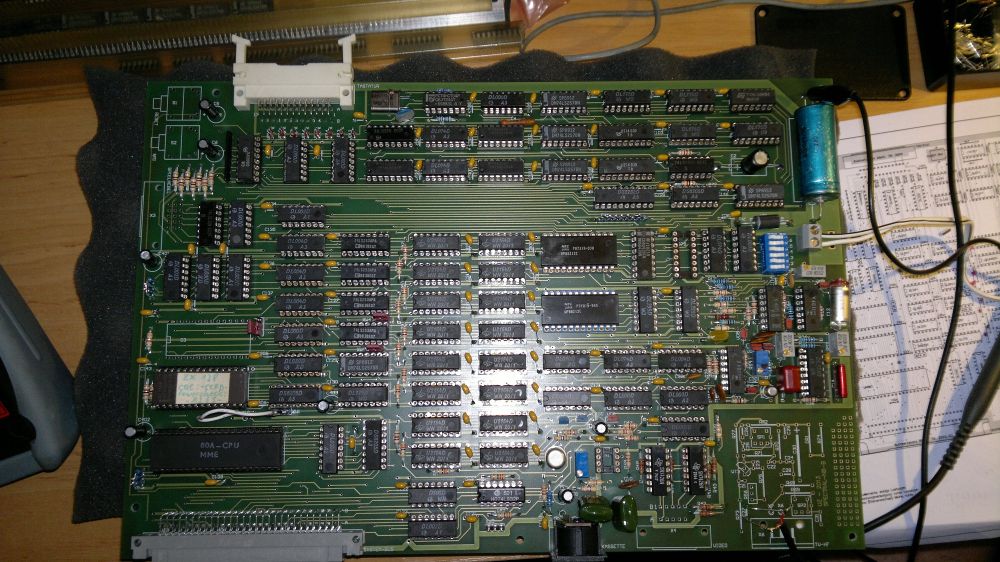

Bestückte Platinen von:
