ZX-Nachbau aus Jena
Dokumentation, Schaltungen, Leiterbilder:


Hinweis: Dateien mit der Länge 0 Bytes sind in Arbeit.
Eigenbau-ZX

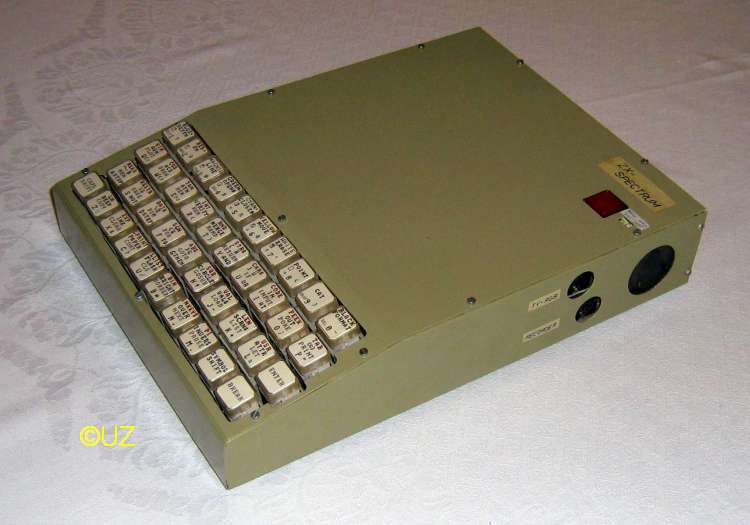

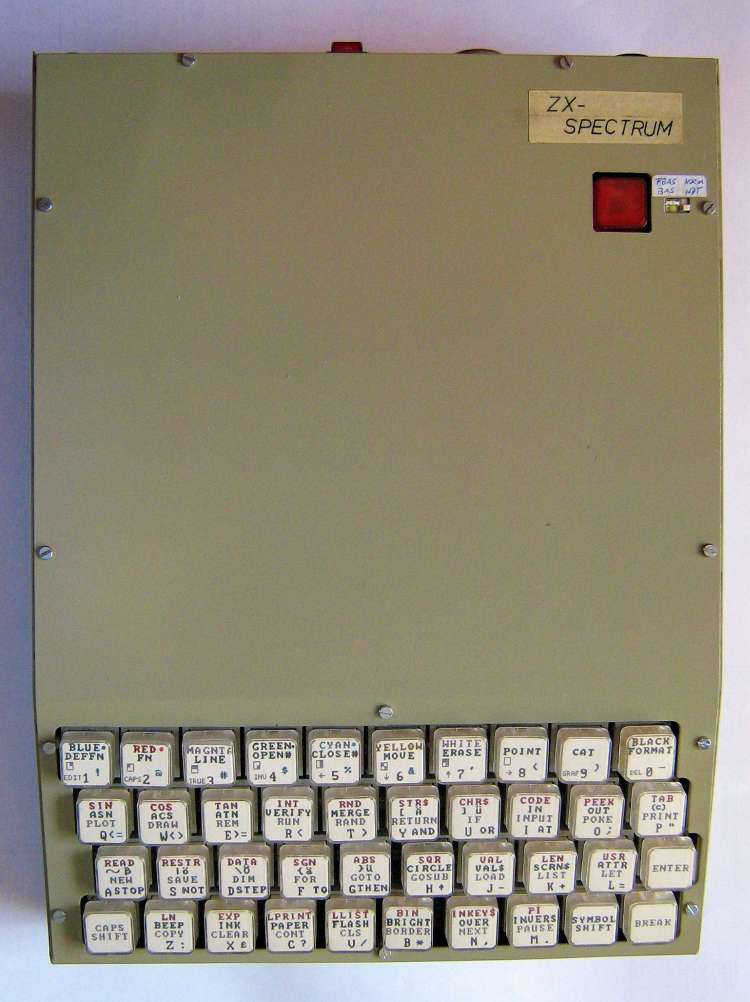

Ansicht komplett Ansicht von oben geöffnet
ZX komplett Draufsicht geöffnet

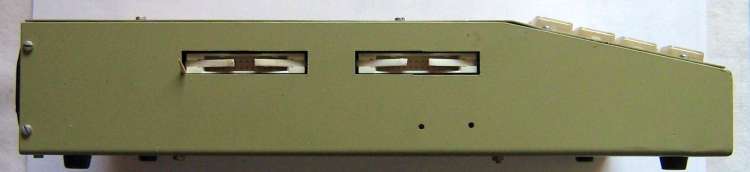

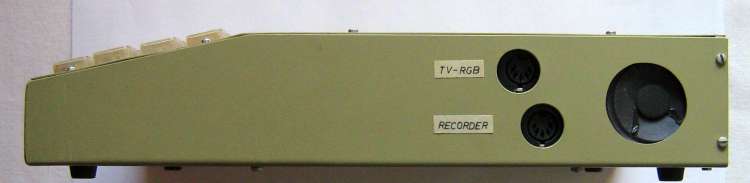

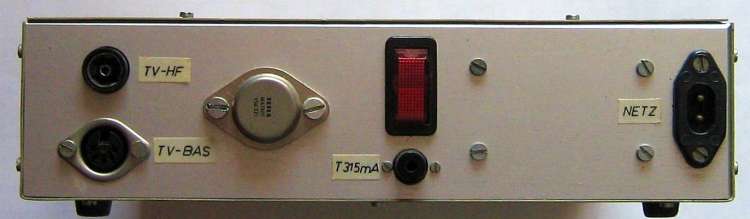

Ansicht von rechts Ansicht von links Ansicht von hinten
Rechte Seite Linke Seite Rückansicht

Dieser Spectrum-Nachbau aus Jena ist sehr kompakt (Gehäuseabmessungen: 300 x 220 x 55 mm). Das wird durch zwei übereinander angeordnete Platinen erreicht. Auf einem Rasterfeld der unteren Platine wurde das Tonbandinterface untergebracht und auf einer kleinen Zusatzplatine die BAS-Signal-Erzeugung (im geöffneten Rechner sichtbar). Die Herausführung von RGBS erfolgt wie beim Z9001, ebenso wurde dessen HF-Modulatorschaltung in einem kleinen internen Modul verwendet. Das analoge Netzteil stellt die 5P für den Rechner und 12P und 5N für HF-Modulator und Tonbandeingangsstufe zur Verfügung.

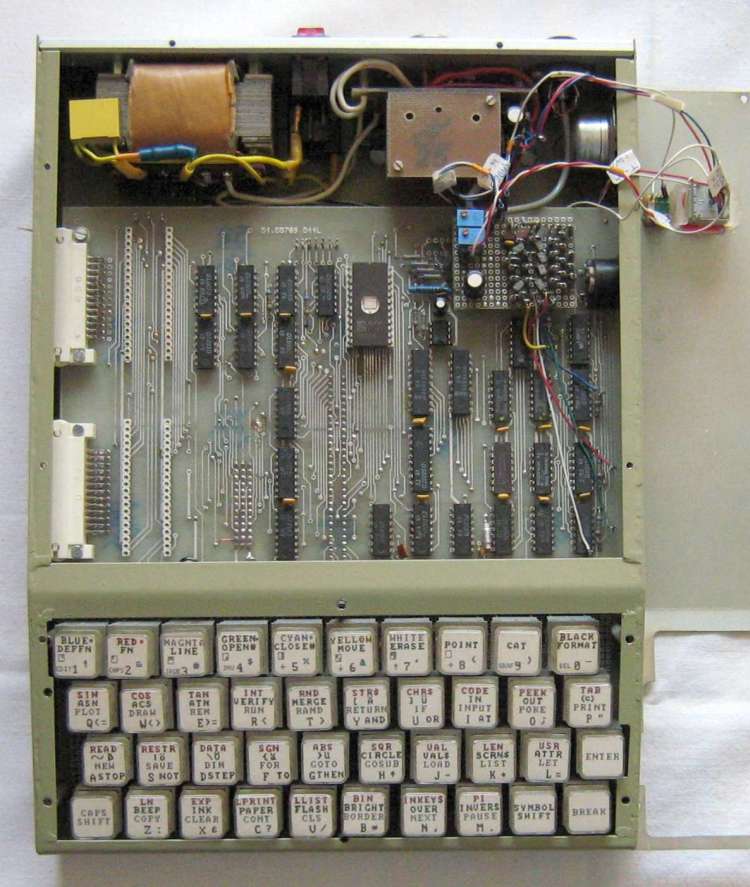

Im geöffneten Rechner sieht man rechts oben den geschirmten HF-Modulator. Die PIOs sind auf der Farbplatine zur Zeit nicht bestückt.
Die Grundeiterplatte enthält eine Zusatzverdrahtung, um alle Verbindungen herstellen zu können.


Dokumentation Dateigröße Datum
Dokumentation und Aufbauhinweise 0 Bytes 10. 04. 2009

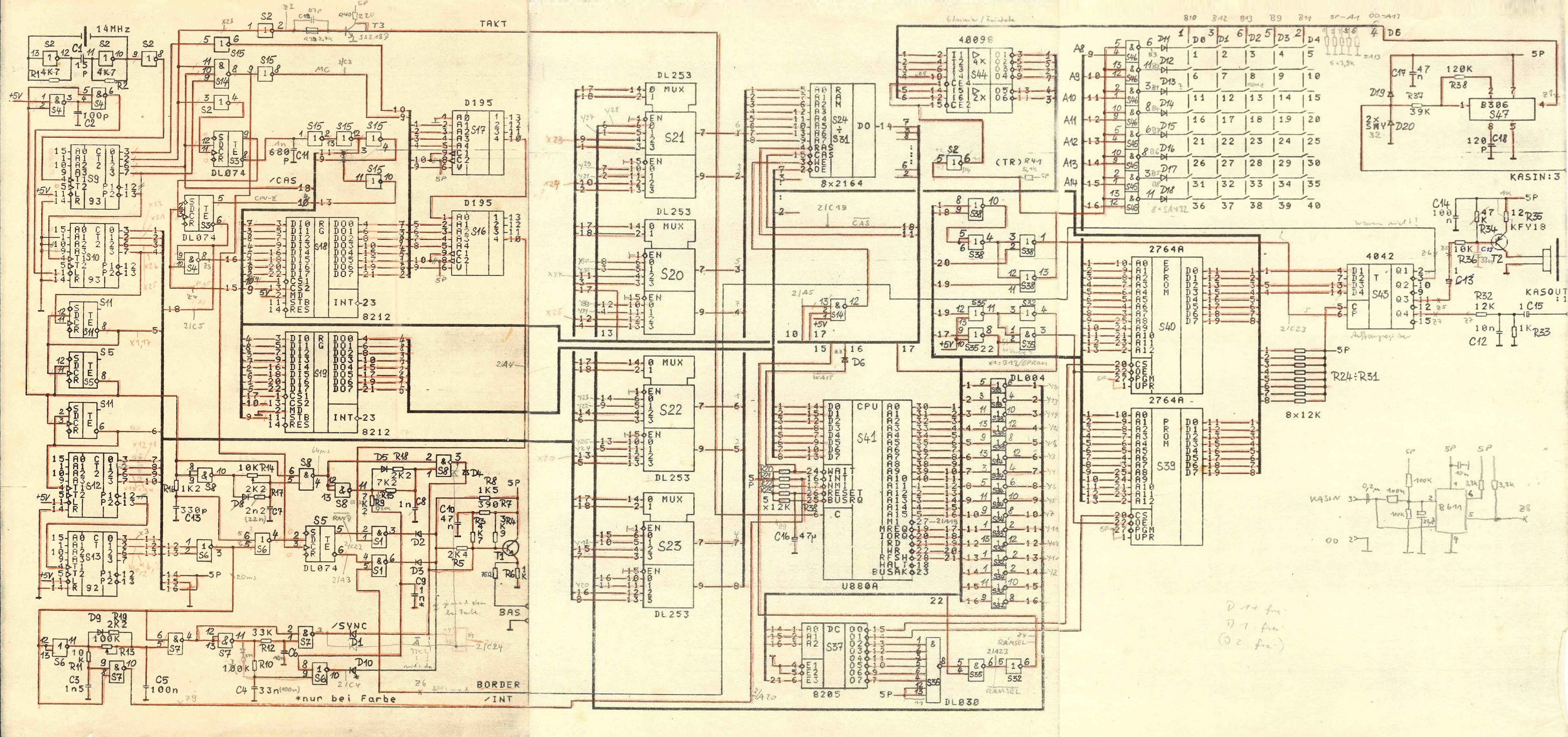

Schaltbild Grundplatine vorläufig als Bild 1,800,869 Bytes 16. 12. 2018
Schaltbild Grundplatine 0 Bytes 10. 04. 2009
Belegungsplan Grundplatine 0 Bytes 10. 04. 2009
Leiterbilder Grundplatine 0 Bytes 10. 04. 2009
Zusatzverdrahtung Grundplatine 1,997 Bytes 14. 11. 2021

Schaltbild-Farbplatine 97,854 Bytes 08. 04. 2013
Fertigteilzeichnung Farbplatine 66,758 Bytes 08. 04. 2013
Belegungsplan Farbplatine 200,278 Bytes 08. 04. 2013
Leiterbilder/Korrektur Farbplatine 211,162 Bytes 08. 04. 2013
Firmware
EPROM 1 (Grundplatine) 8,192 Bytes 04. 02. 2011
EPROM 2 (Grundplatine) 8,192 Bytes 04. 02. 2011
EPROM 3 (Farbplatine) 2,048 Bytes 04. 02. 2011

Leiterplatten
Grundplatine

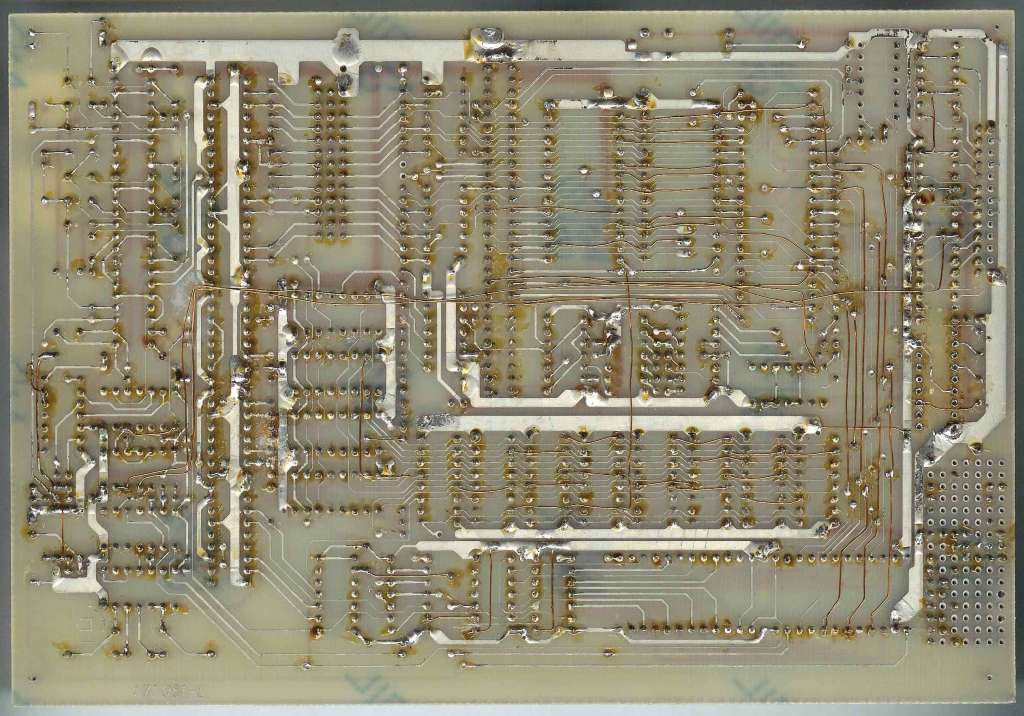

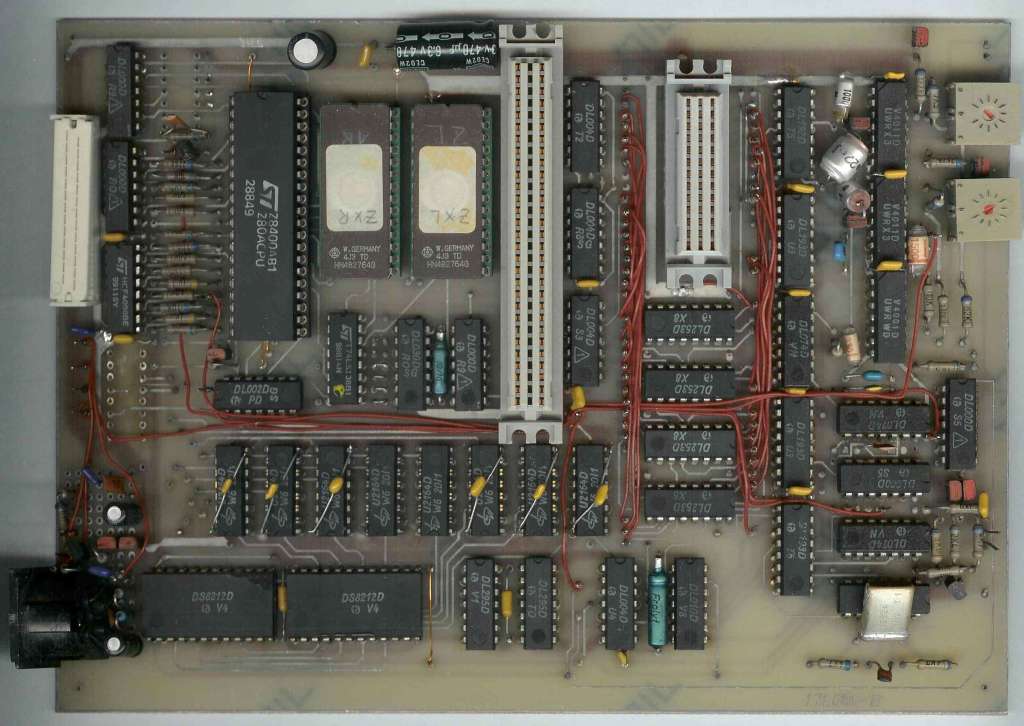

Grundplatine B-Seite Grundplatine L-Seite
B-Seite (92,689 Bytes) L-Seite (122,549 Bytes)

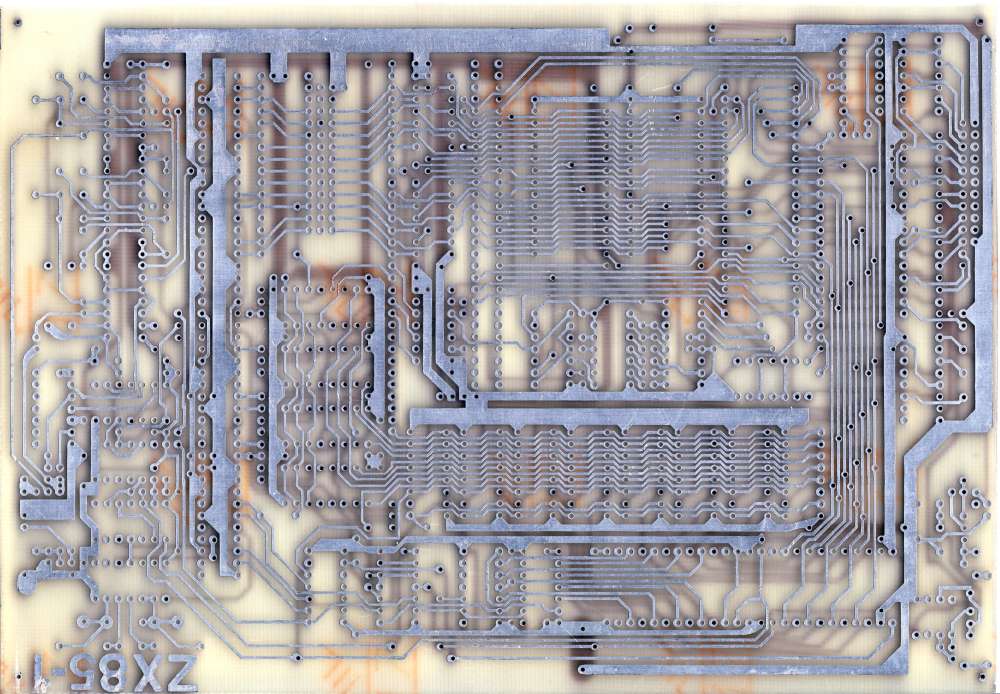

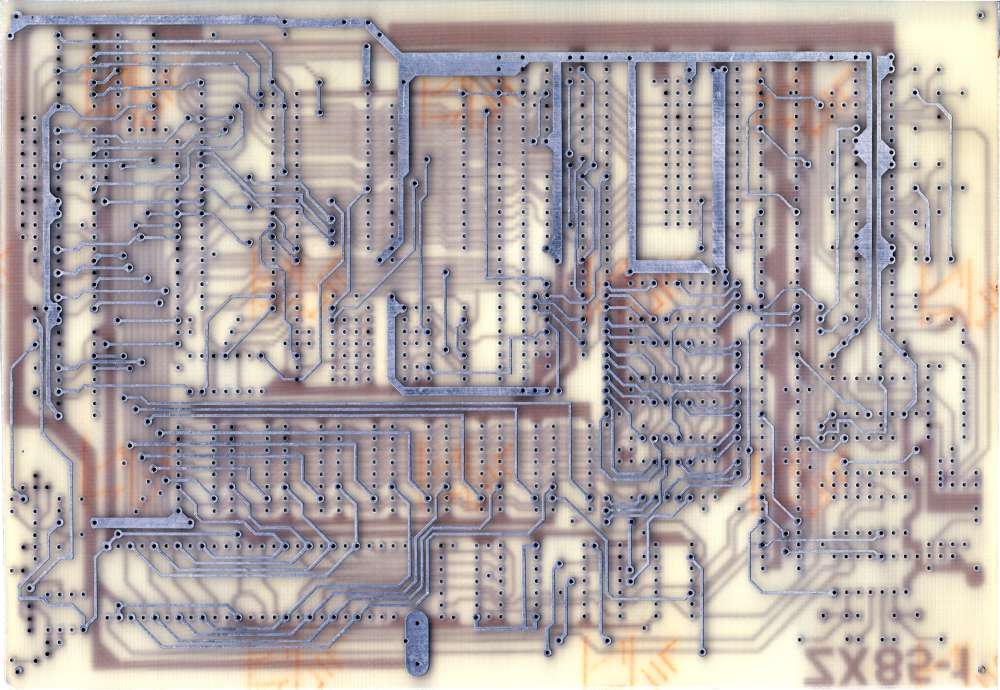

unbestückte Grundplatine *)
Grundplatine B-Seite Grundplatine L-Seite
B-Seite (108,300 Bytes) L-Seite (121,305 Bytes)
Farbplatine

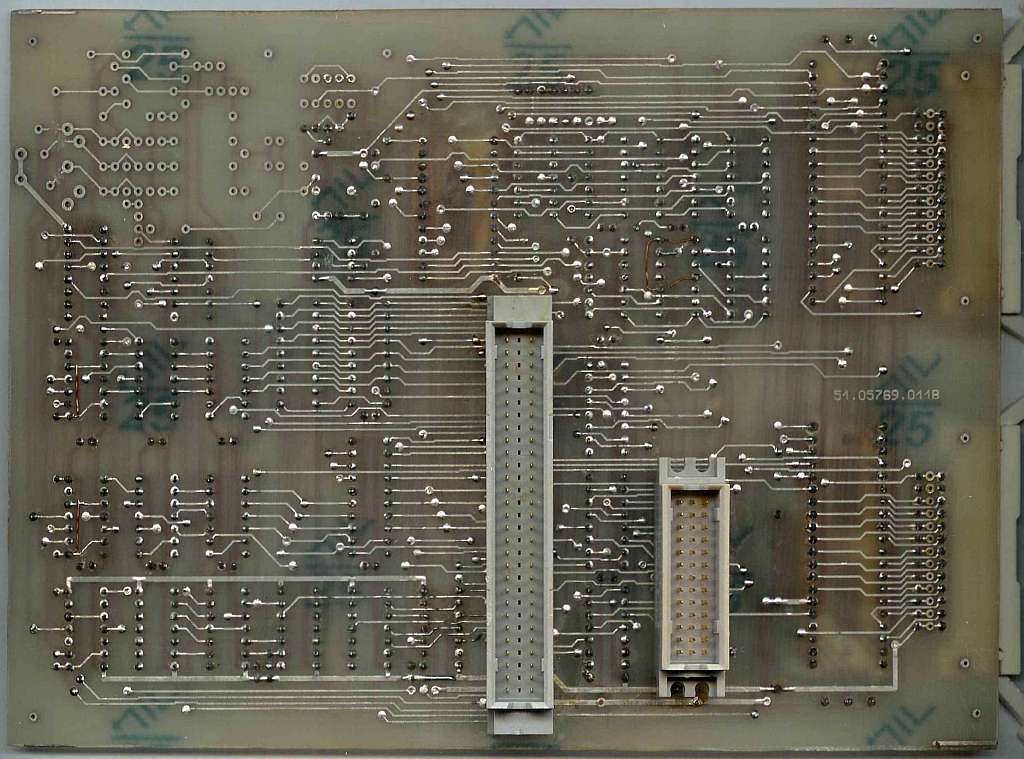

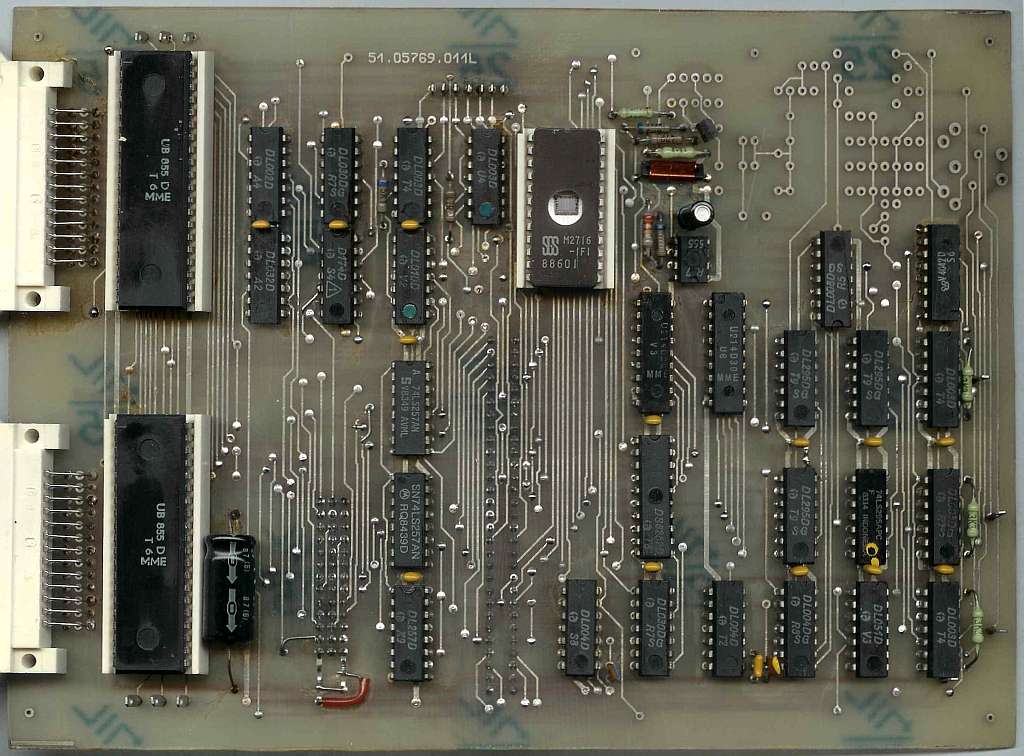

Farbplatine B-Seite Farbplatine L-Seite
B-Seite (121,769 Bytes) L-Seite (116,365 Bytes)

*) Die Bilder der unbestückten Grundplatine wurden von Udo H. zur Verfügung gestellt.

Leiterbilder (Filme)
Grundplatine

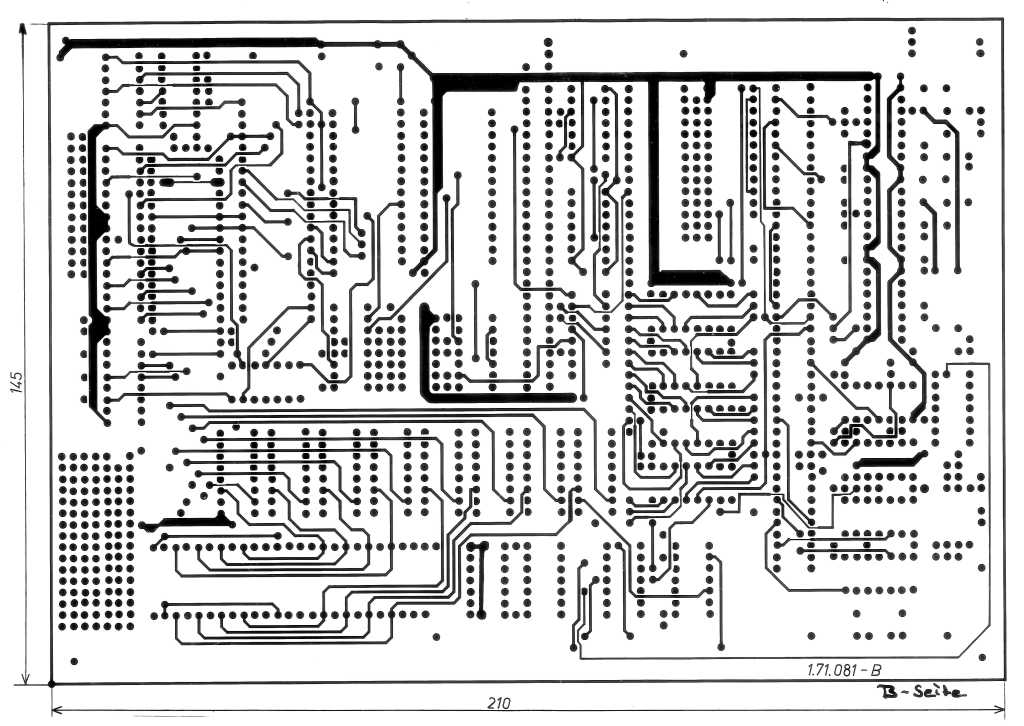

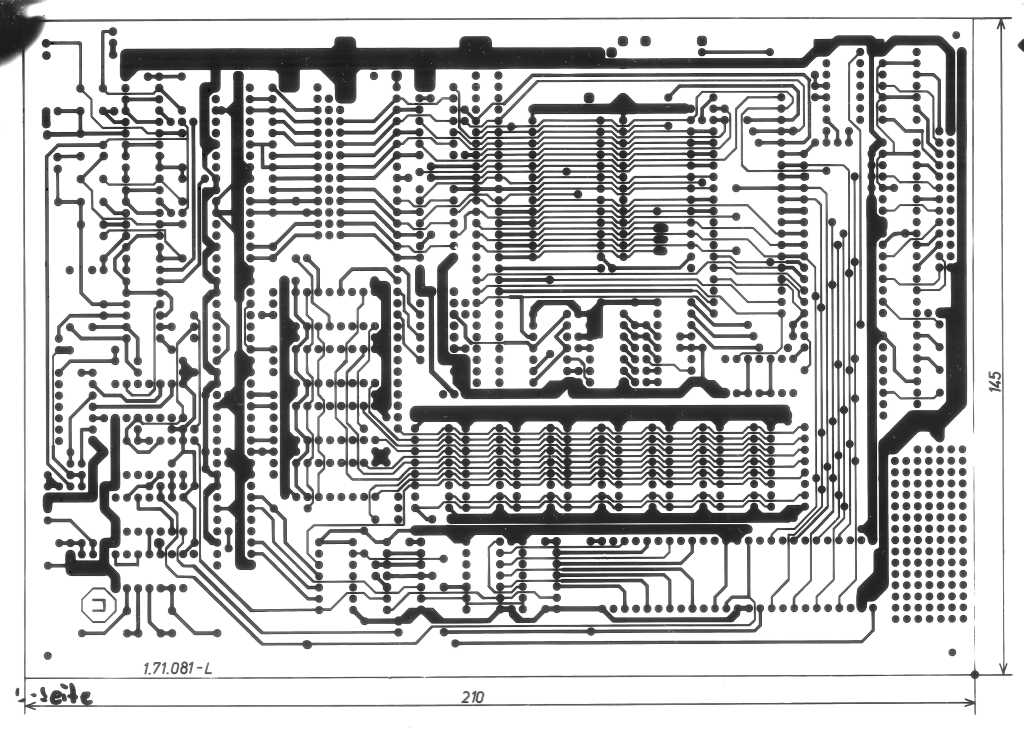

Grundplatine B-Seite Grundplatine L-Seite
Leiterbild B-Seite (117,011 Bytes) Leiterbild L-Seite (126,742 Bytes)
Farbplatine

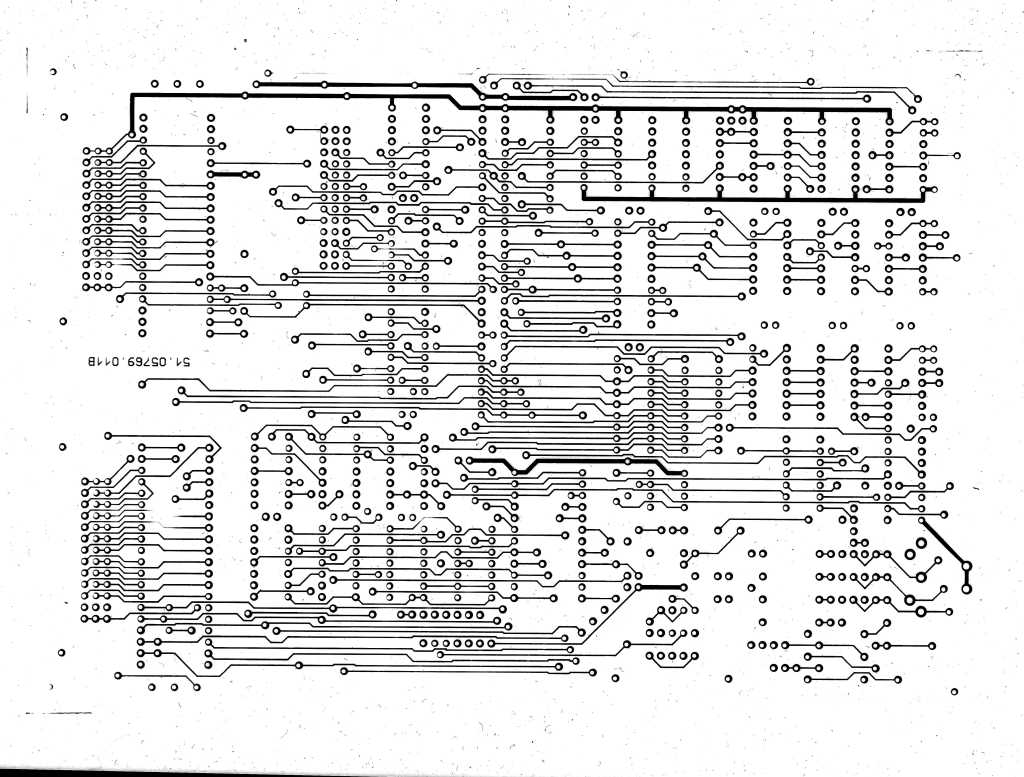

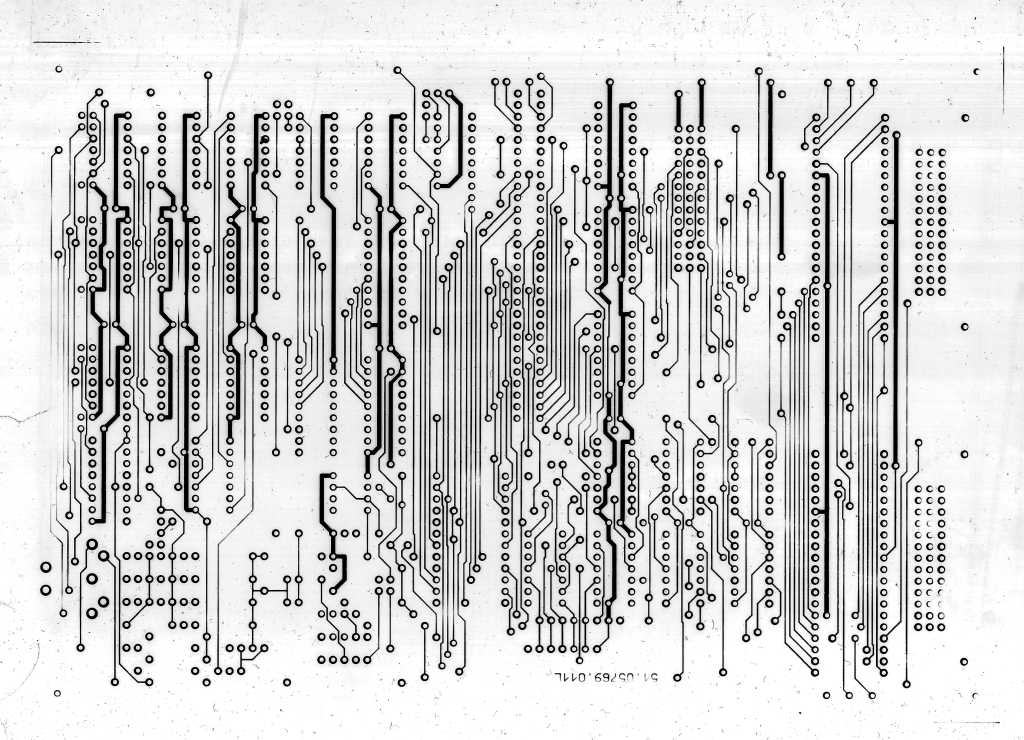

Farbplatine B-Seite Farbplatine L-Seite
Leiterbild B-Seite (120,784 Bytes) Leiterbild L-Seite (126,465 Bytes)

Trennlinie

Letzte Bearbeitung: 14. 11. 2021
