ZX-Nachbau aus dem HFO
Dokumentation, Schaltungen, Leiterbilder:


Hinweis: Dateien mit der Länge 0 Bytes sind in Arbeit.

Baustelle!

Nicht nur in Erfurt, Ilmenau und Jena wurden ZX-Clone entwickelt. Auch im Halbleiterwerk-Frankfurt/Oder (HFO) gab es einen Nachbau. Die umfangreiche Dokumentation von Harald Weidlich wird nach und nach aufbereitet werden. Weitere Besitzer dieses Rechners, können hier dann eventuell fehlende Unterlagen und Anregungen für die Wiederinbetriebnahme finden.

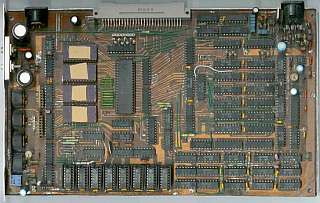

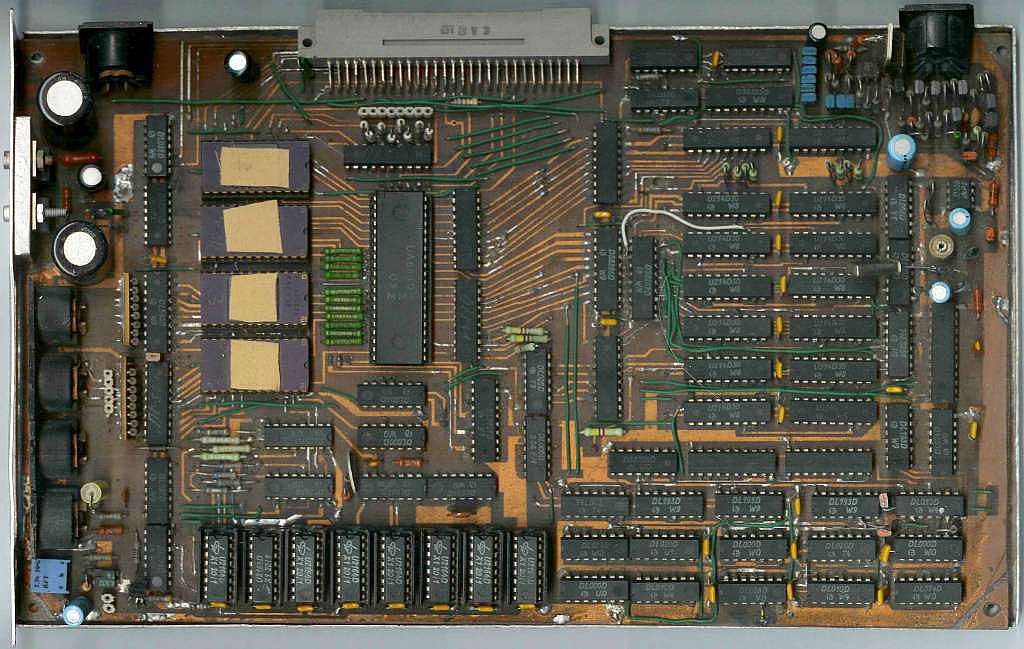

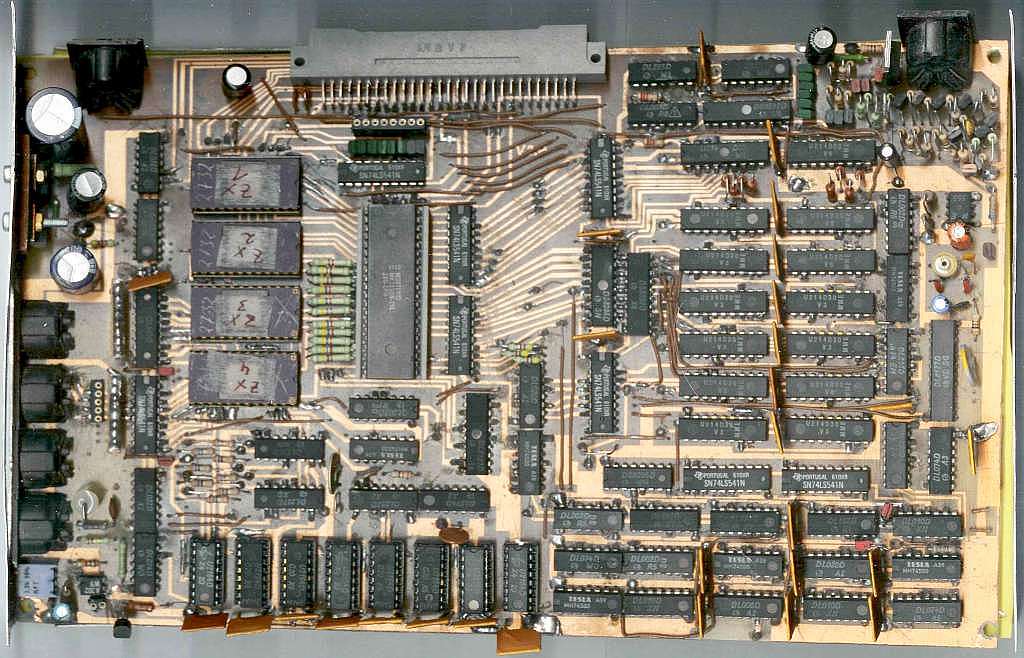

                    B-Seite der HFO-Leiterplatte     B-Seite der HFO-Leiterplatte     B-Seite der HFO-Leiterplatte

Dokumentation Dateigröße Datum
Aufbauhinweise 4,299 Bytes 20. 06. 2011
Stückliste 5,940 Bytes 20. 06. 2011
Schaltbild (in Arbeit) 243,094 Bytes 18. 02. 2013
Belegungsplan 341,358 Bytes 26. 02. 2013
Leiterbilder 0 Bytes 04. 02. 2011
Firmware
EPROM 1 4,096 Bytes 22. 06. 2011
EPROM 2 4,096 Bytes 22. 06. 2011
EPROM 3 4,096 Bytes 22. 06. 2011
EPROM 4 4,096 Bytes 22. 06. 2011

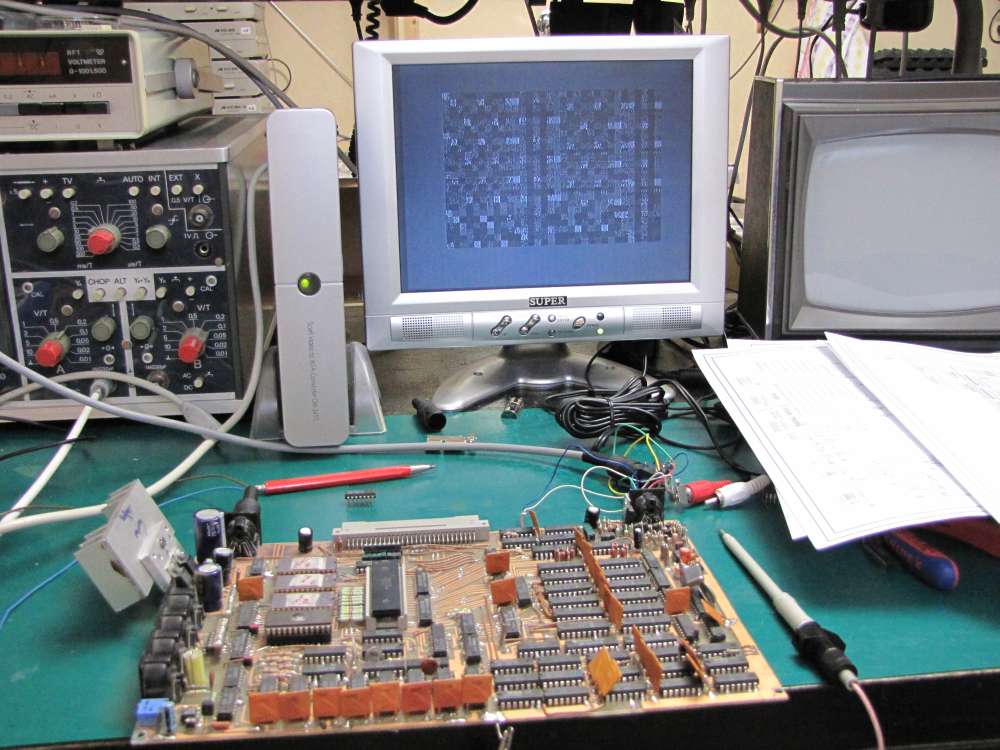

Inbetriebnahme der beiden ZX-Platinen:

(739,328 Bytes)
Film der Inbetriebnahme

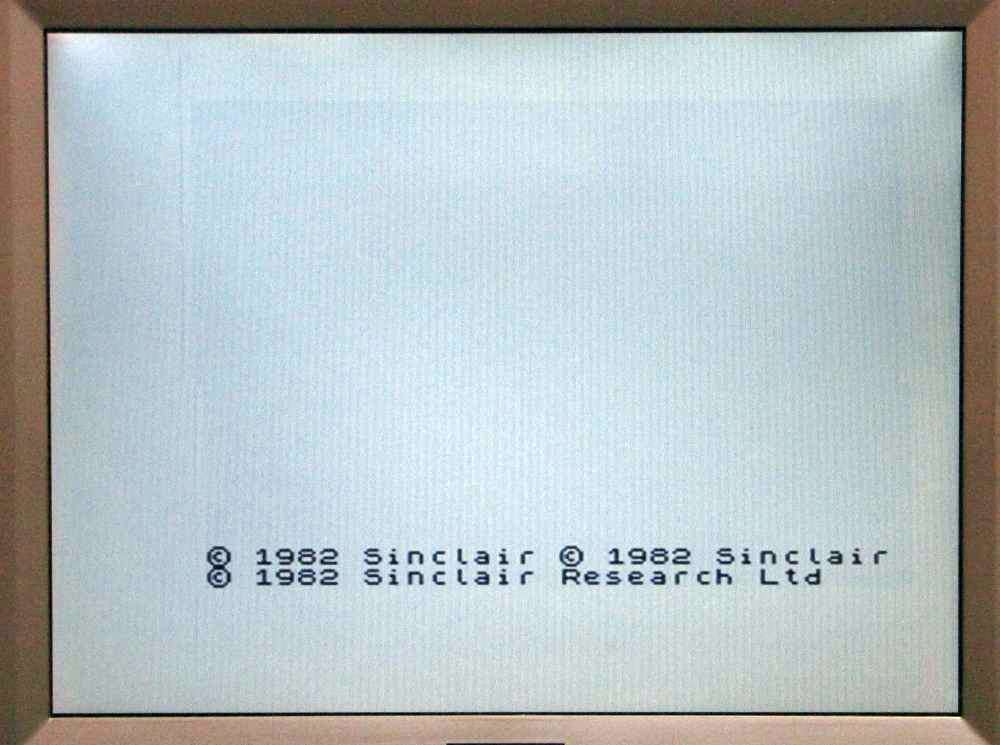

1. Fehler im Video-RAM
Inbetriebnahme Platine 1

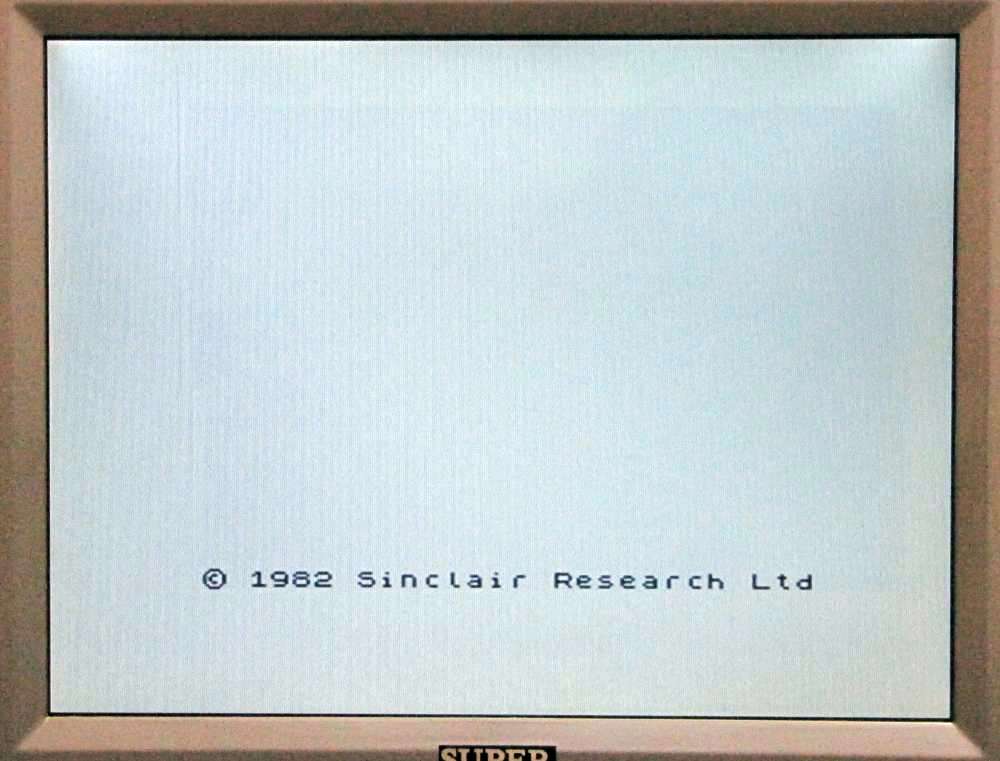

2. Fehler im Video-RAM
Inbetriebnahme Platine 1
fertig

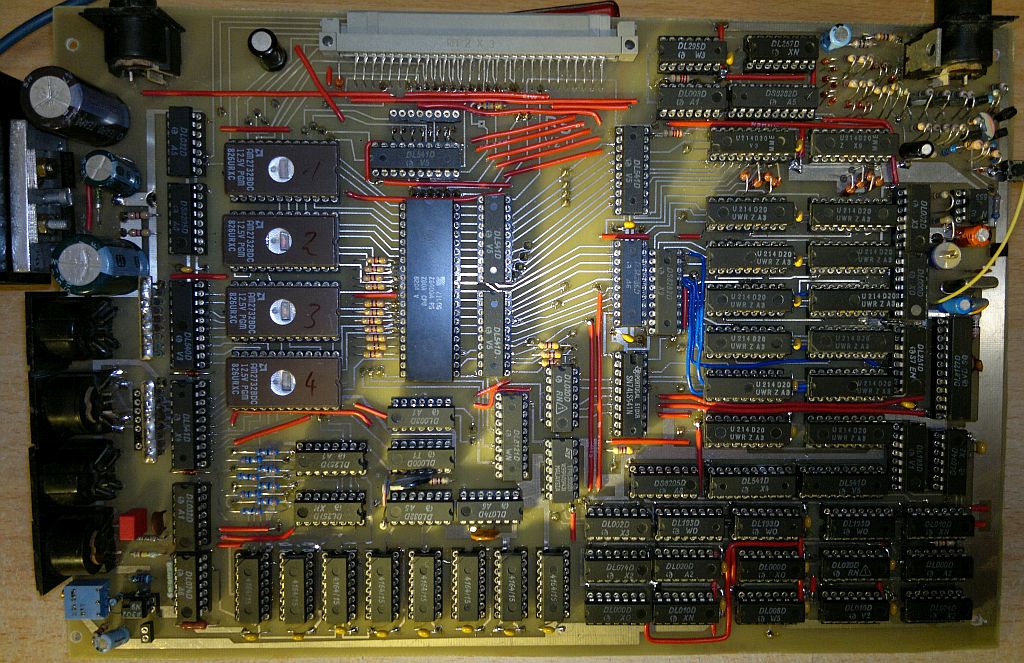

Platine 1
IS in der Mitte

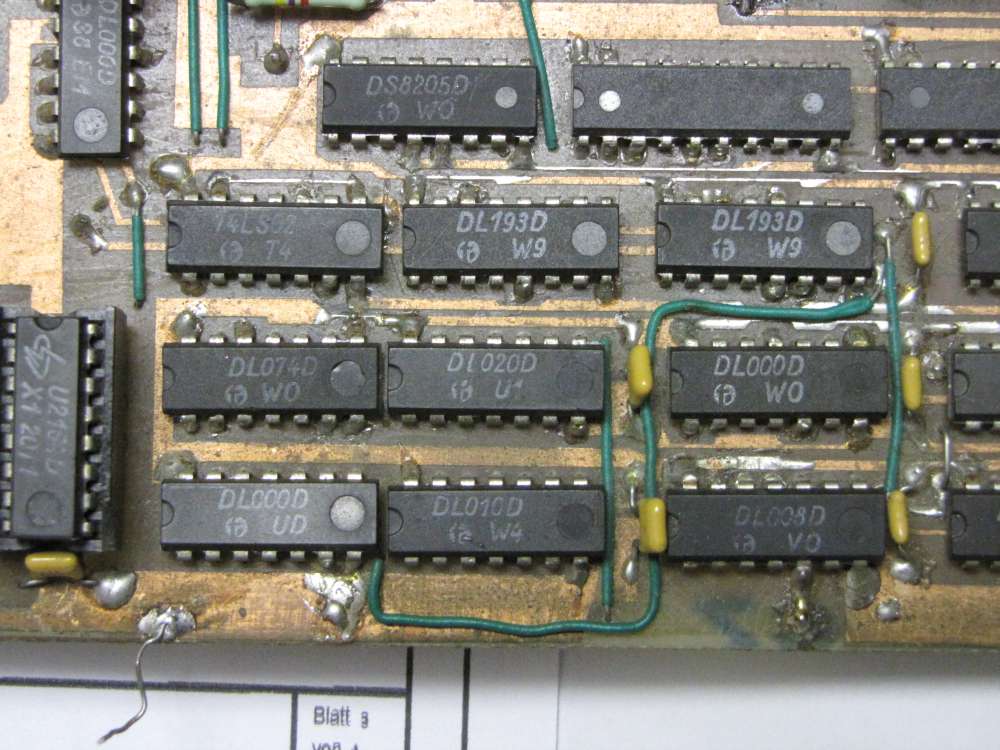

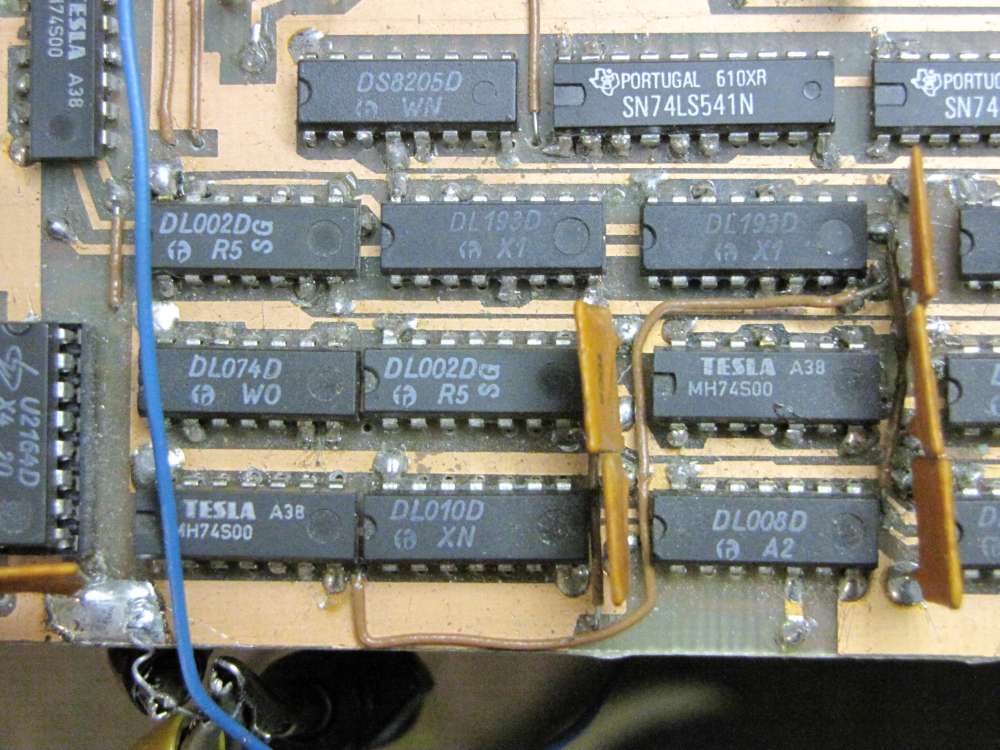

von Platine 2 falsch bestückt
DL002 statt DL020
Inbetriebnahme Platine 2
Fehler im Video-RAM
