Arbeitsplatzcomputer robotron A7150


Leiterplatten
1MB-RAM-Karte   OPS-K3572

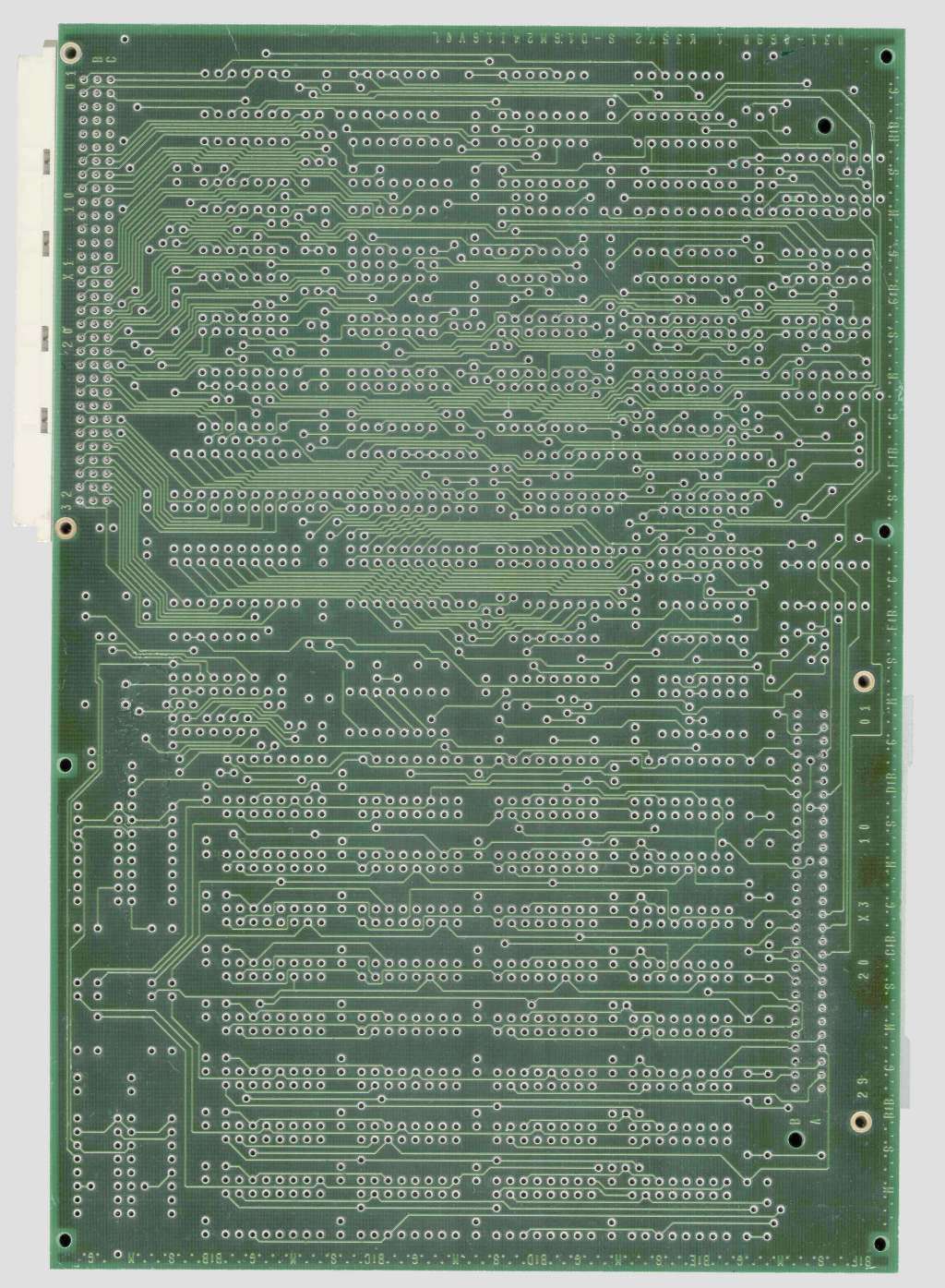

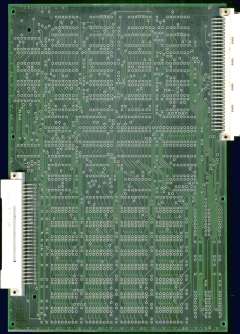

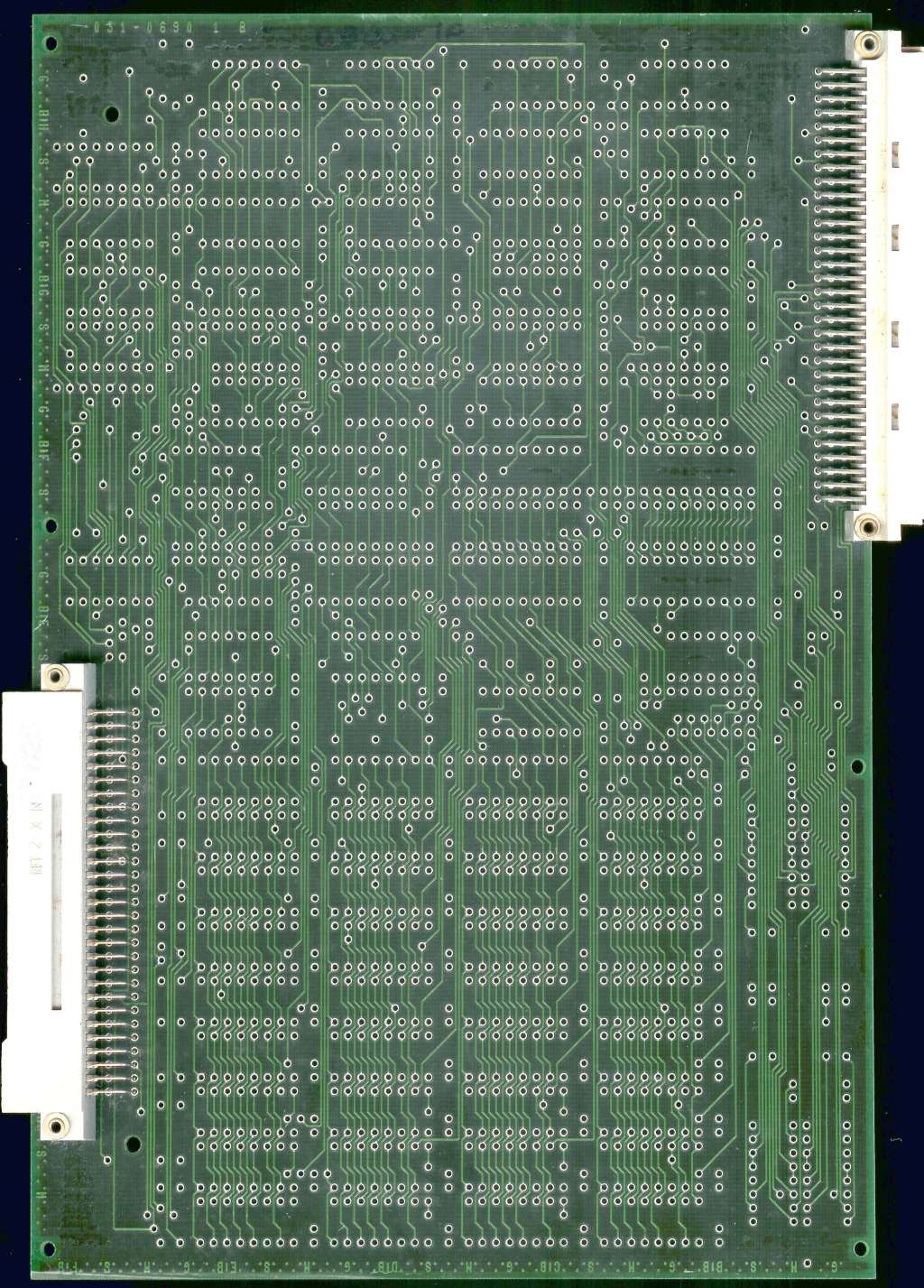

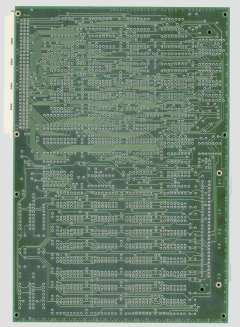

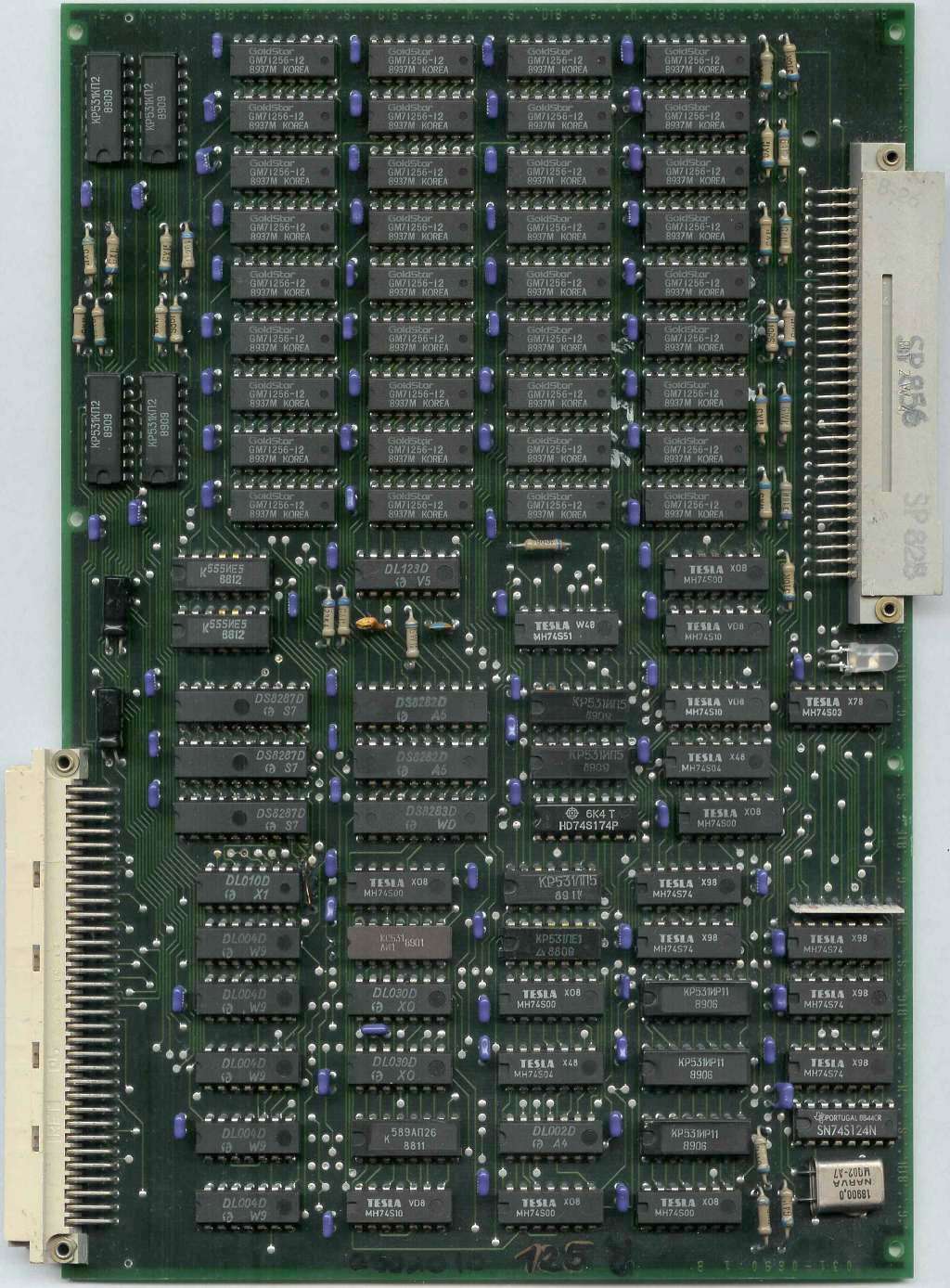

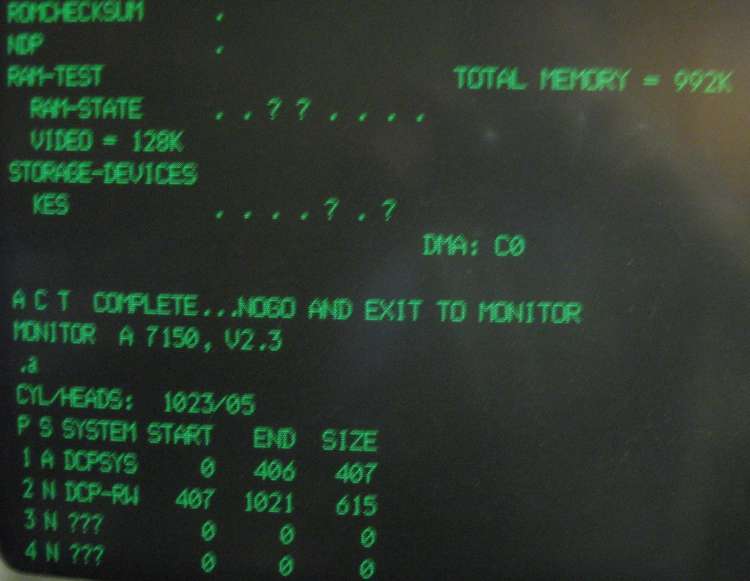

OPS-1MB B-Seite OPS-1MB L-Seite OPS-1MB bestückt ACT-Meldung
B-Seite L-Seite Platine bestückt ACT-Meldung

Schaltpläne
Schaltplan OPS-K3571 (256kB) 120,107 Bytes 28. 11. 2010
Schaltplan OPS-K3572 (1MB) 120,005 Bytes 28. 11. 2010

Lagepläne
Lageplan OPS-K3571 (256kB) 140,197 Bytes 07. 01. 2009
Lageplan OPS-K3572 (1MB) 154,627 Bytes 10. 01. 2009

Die beschriebene 1MB-Leiterplatte ist unter SCP nicht lauffähig!!! Es besteht eventuell die Möglichkeit, eine 256k-Platine auf 1MB umzurüsten und dann nur 512k zu nutzen, um damit einen Steckplatz für weitere Platinen im A7150 zu nutzen.

Hinweis:
Schaltung und Lageplan für die beiden Speicherplatten sind aufgrund des Blattes 1 der Schaltung der Platine OPS-K3571 (256kB) entstanden. Die Daten für das Blatt 2 wurden revers von der Platine abgenommen. Ebenso sind die Daten für die Platine OPS-K3572 (1MB) nur durch Vergleich einer unbestückten Platine und dem oben zu sehenden schlechten Foto entstanden.
Wenn jemand die Möglichkeit hat, die Schaltung und den Lageplan mit existierenden besseren Unterlagen bzw. Mustern zu vergleichen und dabei Fehler feststellt, bitte ich, mir diese mitzuteilen, damit ich sie einarbeiten kann. Die Unterlagen sind vorläufig, da mit Sicherheit Fehler enthalten sind. Es befinden sich auch Verbindungen auf den internen Ebenen der Vier-Ebenen-Leiterplatten. Erst nach vollständiger Erstellung der Leiterbilder werden alle Fehler beseitigt sein.
13.04.09 (Enrico G.): eine erste kleine Korrektur auf der 1MB-Platine und Ergänzungen auf der 256kB-Platine.

Dank an Dietmar Rummel für Schaltbild Seite 1 und die unbestückte LP.



Weitere Stromlaufpläne (vorläufig als Bilder, Digitalisierung ist angefangen, dauert aber noch sehr lange...)
Dank an die Technischen Sammlungen Dresden für die Fotokopien!
Die Originale auf einen A2-Scanner gelegt, in Teilen gescannt und dann digital zusammengesetzt, wäre eine bessere Lösung gewesen...
KES-5170

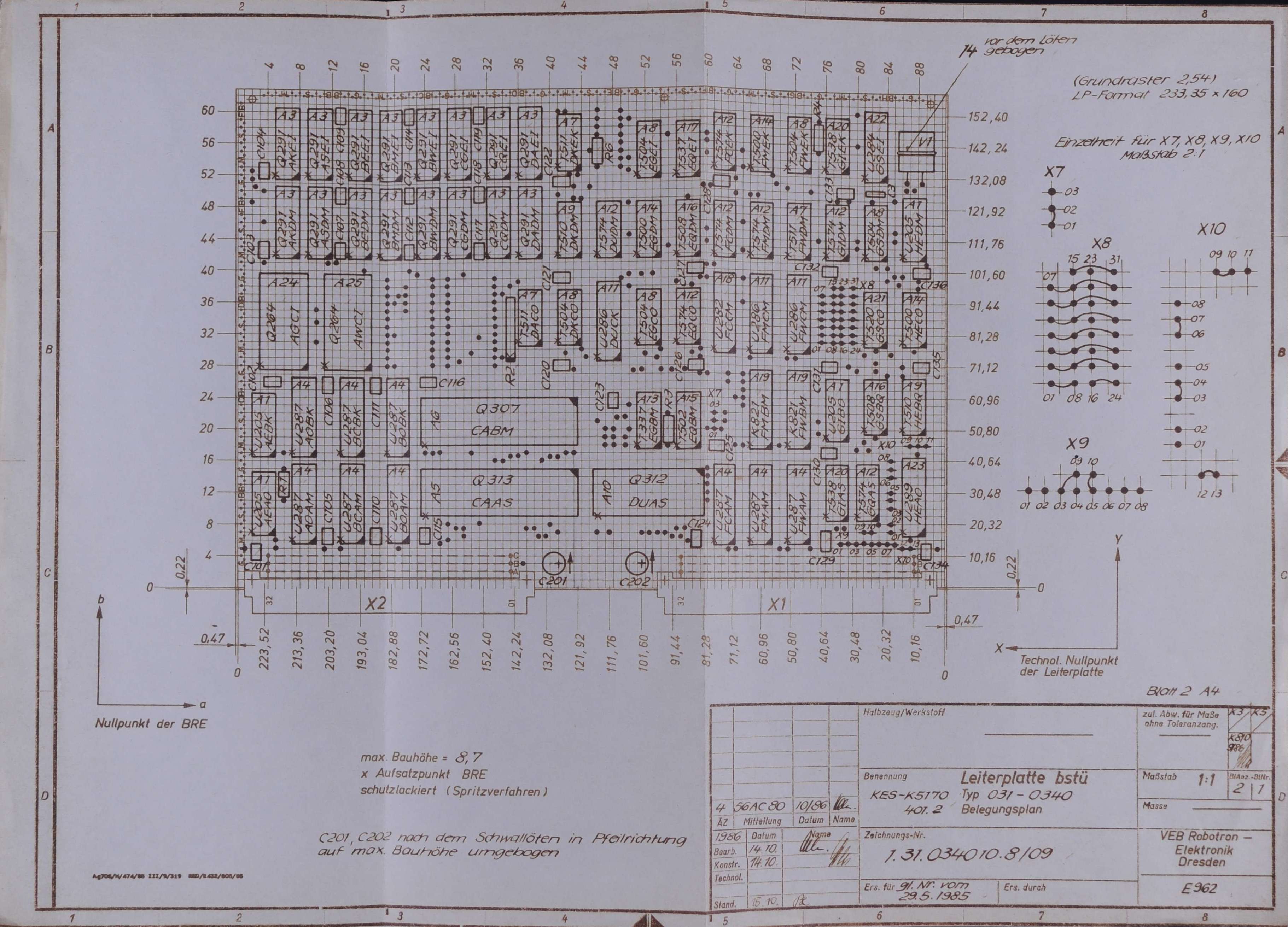

Lageplan 788,198 Bytes 01. 02. 2011

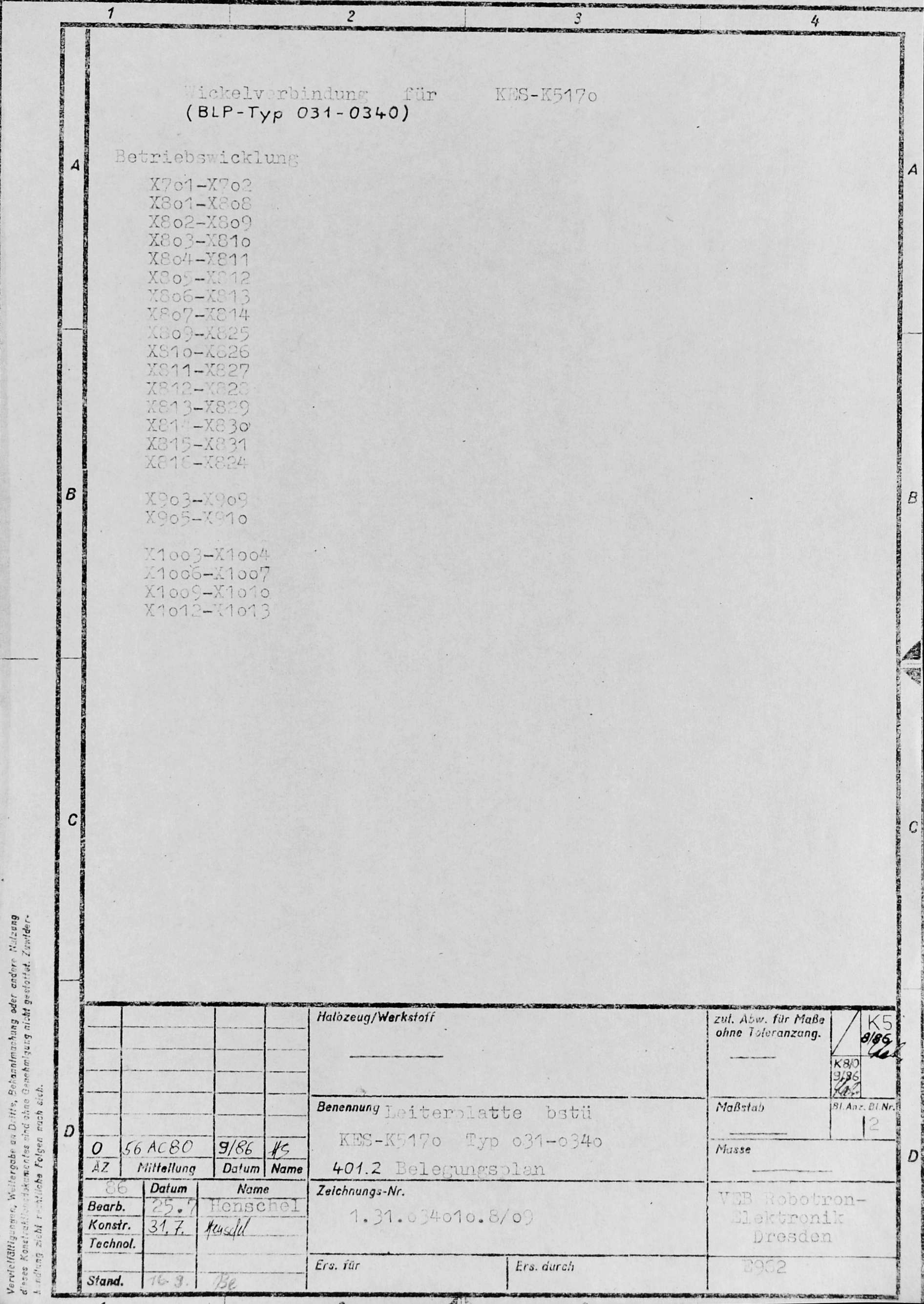

Änderungsliste 354,036 Bytes 01. 02. 2011

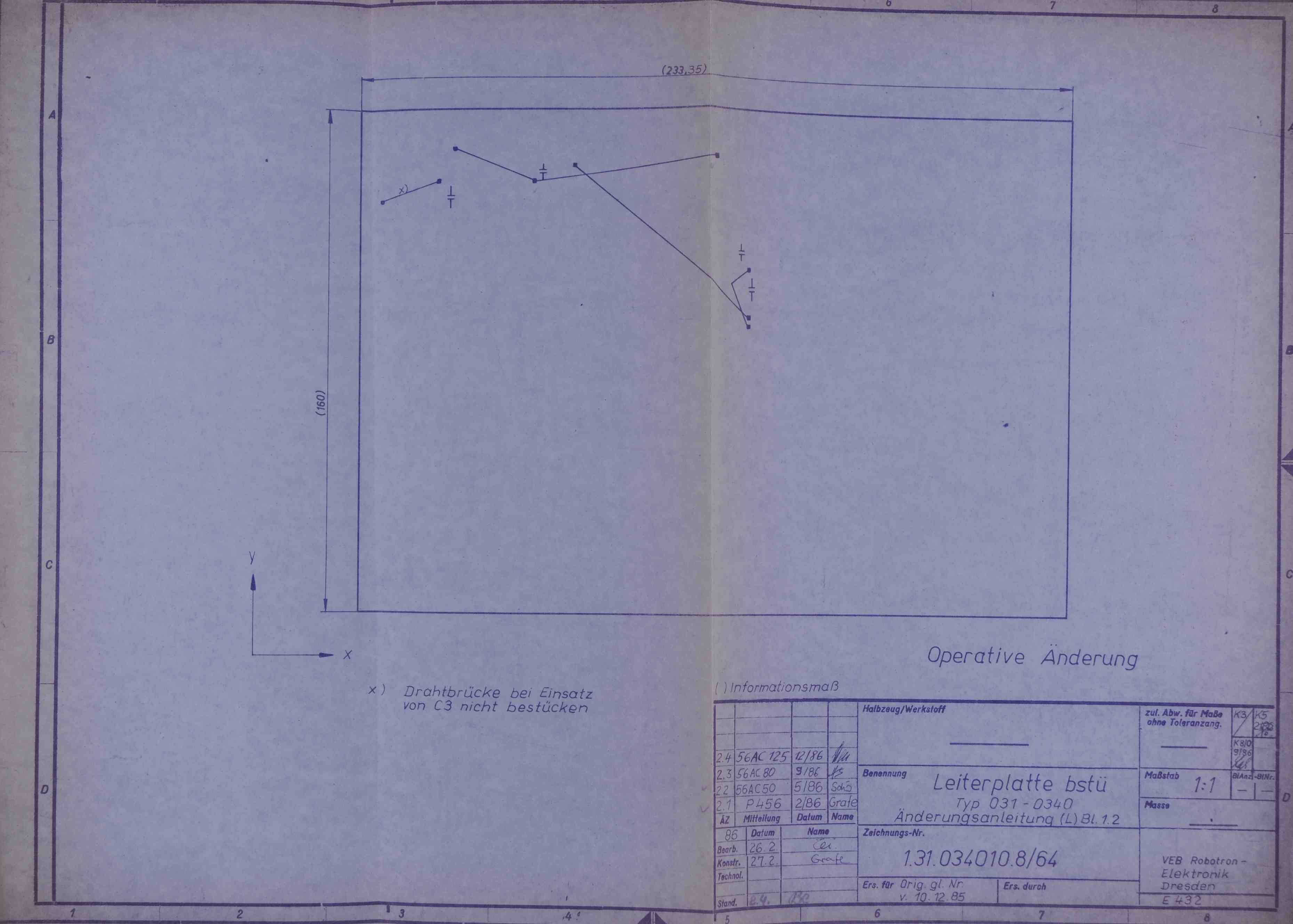

nur die Änderungen 230,778 Bytes 01. 02. 2011

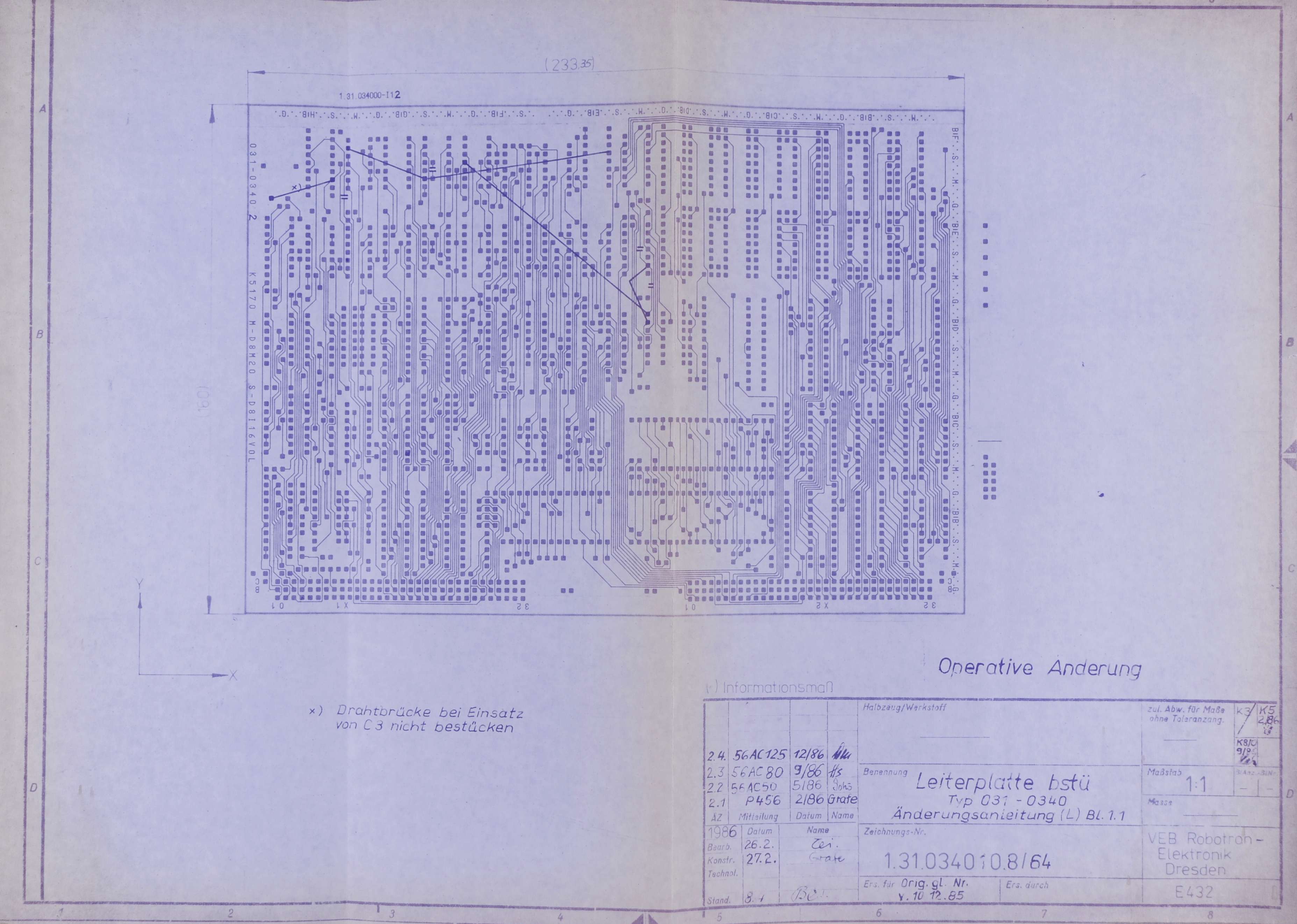

Leiterbild-L mit Änderungen 595,207 Bytes 01. 02. 2011

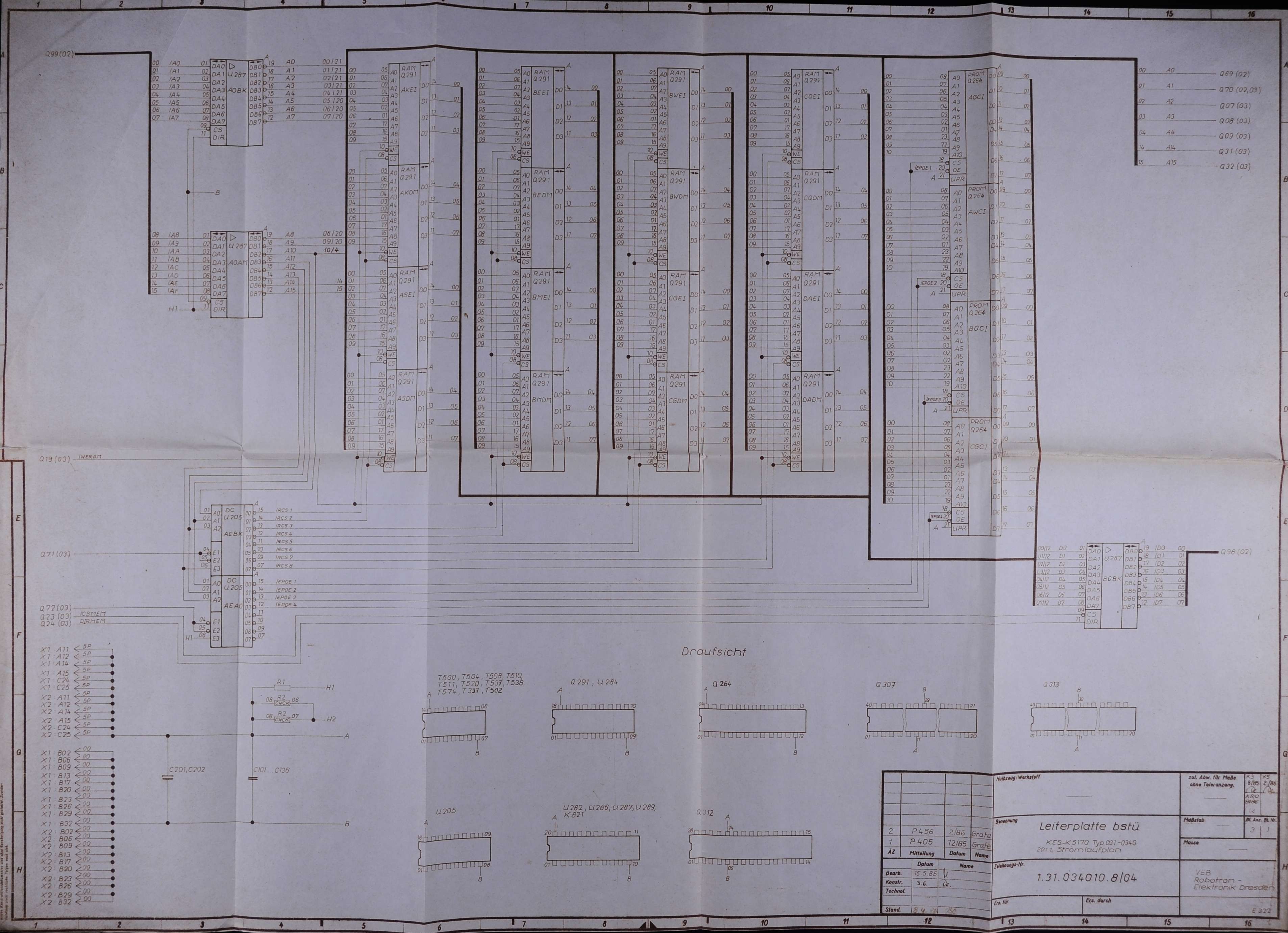

Stromlaufplan Seite 1 740,554 Bytes 01. 02. 2011

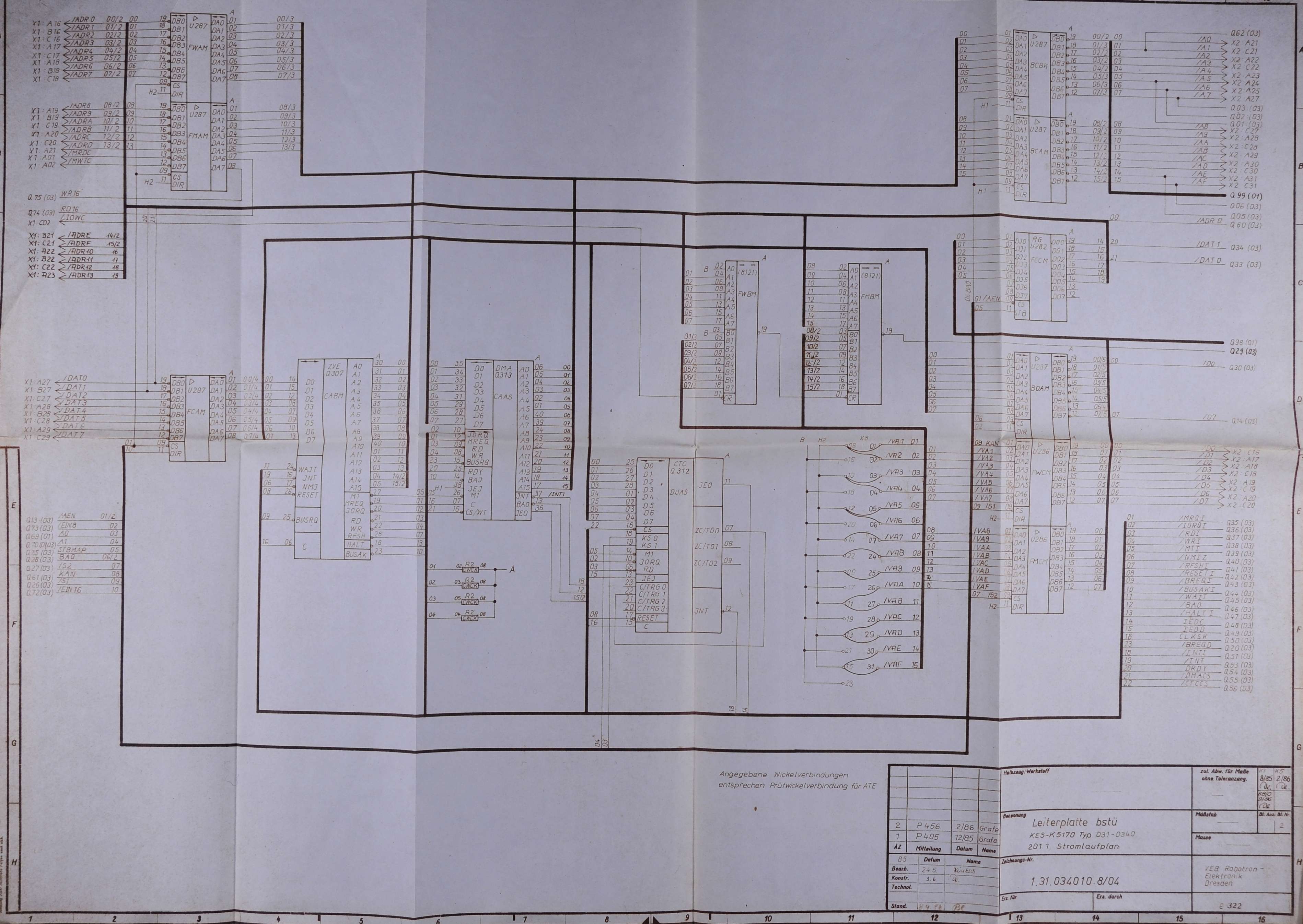

Stromlaufplan Seite 2 710,122 Bytes 01. 02. 2011

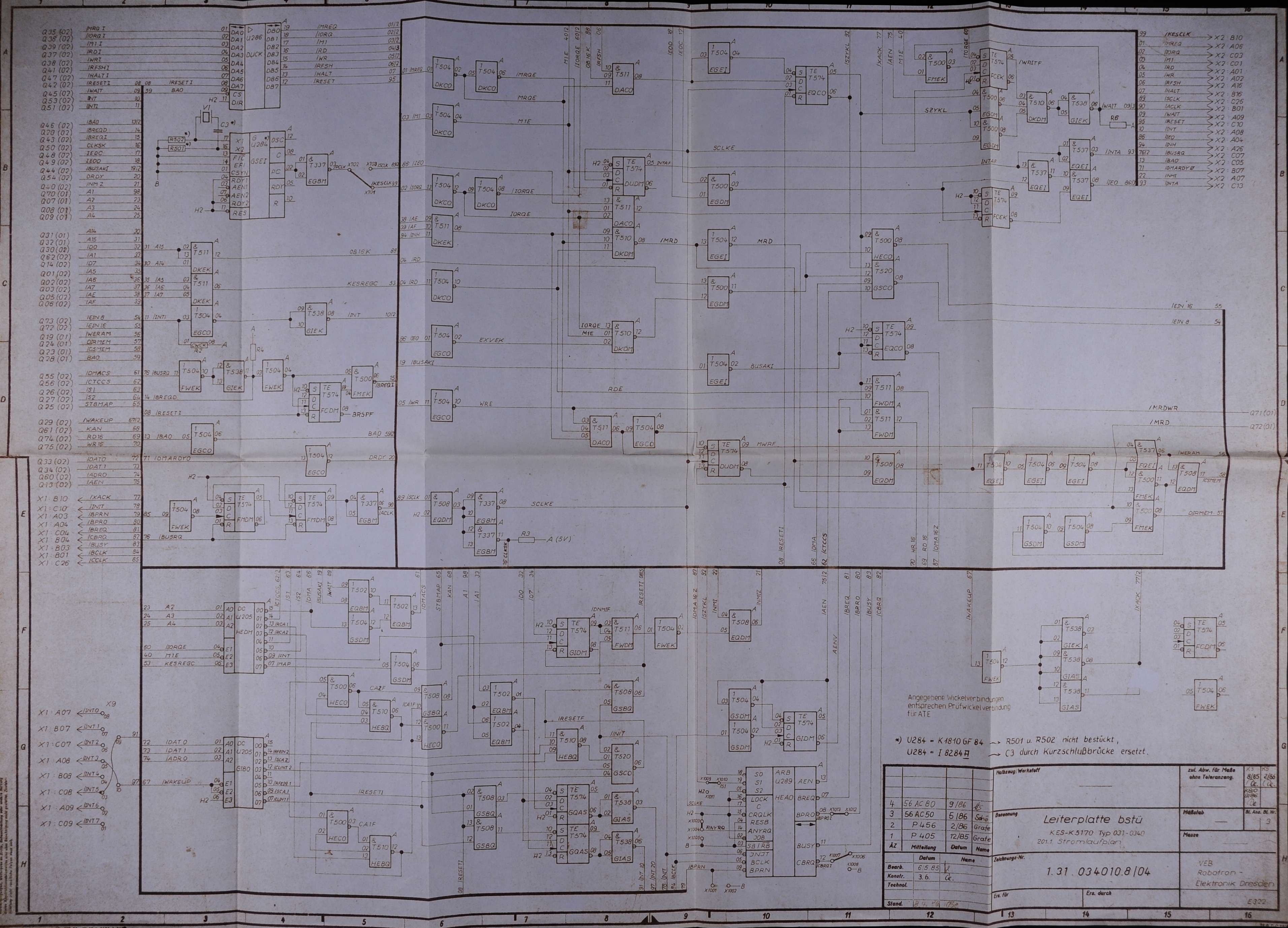

Stromlaufplan Seite 3 853,360 Bytes 01. 02. 2011

KGS-7070
Lageplan 698.013 Bytes 01. 02. 2011
Stromlaufplan Seite 1 692.942 Bytes 01. 02. 2011
Stromlaufplan Seite 2 697.720 Bytes 01. 02. 2011
Stromlaufplan Seite 3 695.821 Bytes 01. 02. 2011
Stromlaufplan Seite 4 571.569 Bytes 01. 02. 2011
operative Änderungen 524.836 Bytes 01. 02. 2011

ABS-7071
Lageplan 1.297.194 Bytes 01. 02. 2011
Änderungen auf der L-Seite    801.124 Bytes 01. 02. 2011
Änderungen L-Seite mit Leiterbild    965.904 Bytes 01. 02. 2011
Stromlaufplan Seite 1 1.297.415 Bytes 01. 02. 2011
Stromlaufplan Seite 2 1.083.374 Bytes 01. 02. 2011

Weitere Dokus:
Die Dokus befinden sich auf meinem Webserver, der meist über goip zu erreichen ist.
Wenn Ihr Brauser "unsichere" Webseiten wegen http sperrt, müssen Sie das bitte erlauben.
Treten trotzdem noch Fehler auf, bitte melden.
Die Bilder sind weitgehend unbearbeitet (beschnitten und etwas mehr komprimiert).
(1)   012-1220 - Stromlaufplan Frontbaugruppe A7150    987.187 Bytes 01. 02. 2011
(2)   Lüftersteuerung? Stromlaufplan 031-1220 (Teil 1) 1.165.621 Bytes 01. 02. 2011
(3)   Lüftersteuerung? Stromlaufplan 031-1220 (Teil 2) 1.117.423 Bytes 01. 02. 2011
(4)   ABG (Grafikkarte) - Stromlaufplan, Blatt 1/1 031-0680 1.155.243 Bytes 01. 02. 2011
(5)   ABG (Grafikkarte) - Stromlaufplan, Blatt 1/2 031-0680    945.004 Bytes 01. 02. 2011
(6)   ABG (Grafikkarte) - Stromlaufplan, Blatt 1/3 031-0680 1.111.494 Bytes 01. 02. 2011
(7)   ABG (Grafikkarte) - Stromlaufplan, Blatt 1/4 031-0680 1.158.933 Bytes 01. 02. 2011
(8)   ABG (Grafikkarte) - Stromlaufplan, Blatt 2/1 031-0680 1.116.509 Bytes 01. 02. 2011
(9)   ABG (Grafikkarte) - Stromlaufplan, Blatt 2/2 031-0680    817.167 Bytes 01. 02. 2011
(10) ABG (Grafikkarte) - Stromlaufplan, Blatt 2/3 031-0680 1.062.232 Bytes 01. 02. 2011
(11) ABG (Grafikkarte) - Stromlaufplan, Blatt 2/4 031-0680    885.795 Bytes 01. 02. 2011
(12) ABG (Grafikkarte) - Lageplan, 031-068 1.483.320 Bytes 01. 02. 2011
(13) Blockschaltbild A7100-GG 1.090.324 Bytes 01. 02. 2011
(14) Stromlaufplan STVG - A7100-GG 1.104.421 Bytes 01. 02. 2011
(15) Stromlaufplan STM 5V/40A    743.680 Bytes 01. 02. 2011
(16) Netzeingang A7100-GG 1.261.295 Bytes 01. 02. 2011
(17) Logik-Prüfstift Blatt 1 ? 1.654.951 Bytes 01. 02. 2011
(18) Logik-Prüfstift Blatt 2 ? 1.017.928 Bytes 01. 02. 2011
(19) Logik-Prüfstift Blatt 3 ? 1.669.659 Bytes 01. 02. 2011
(20) Lageplan Logik-Prüfstift ? 1.677.757 Bytes 01. 02. 2011
(21) Stromlaufplan IFSS-Stufen    475.354 Bytes 01. 02. 2011
(22) Stromlaufplan OPS K3571, Blatt2 1.052.197 Bytes 01. 02. 2011


ABG-7072 (vorläufig nur Bilder von der unbestückten Leiterplatte)
Dank an Gunar H. für die Musterplatine!

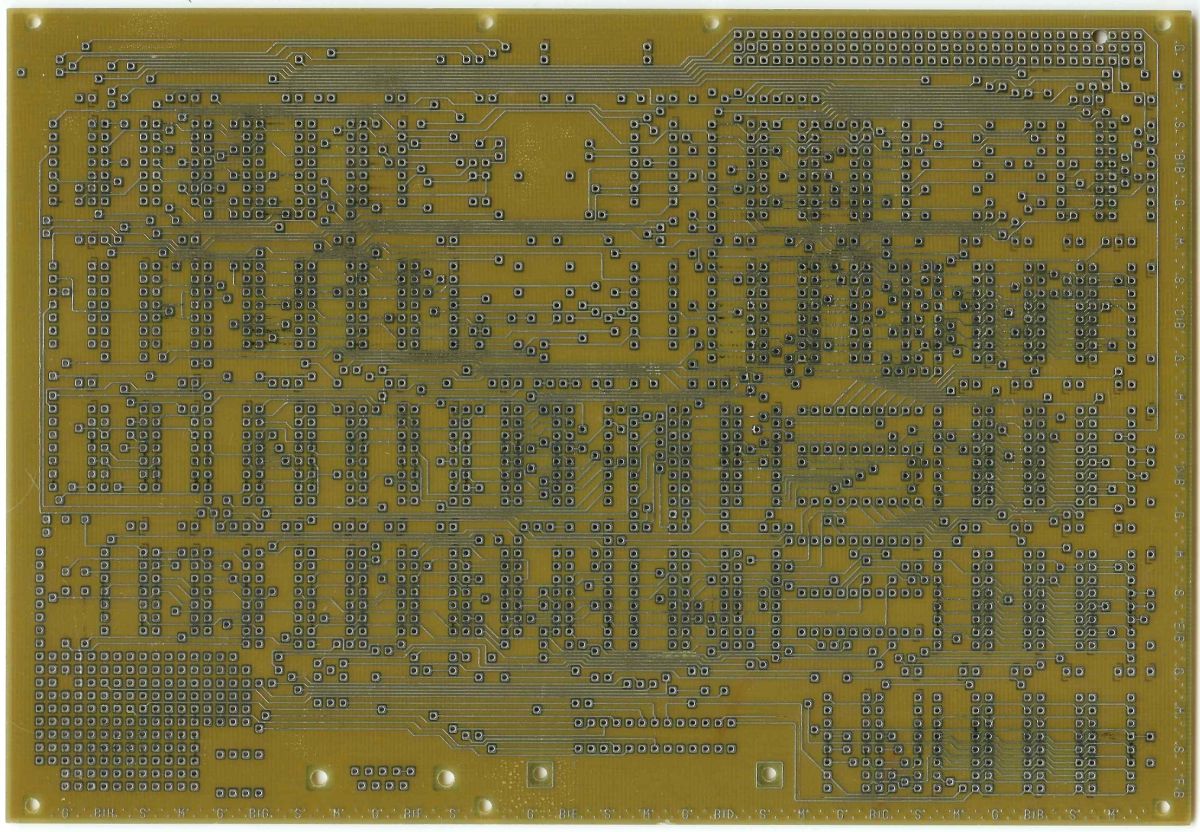

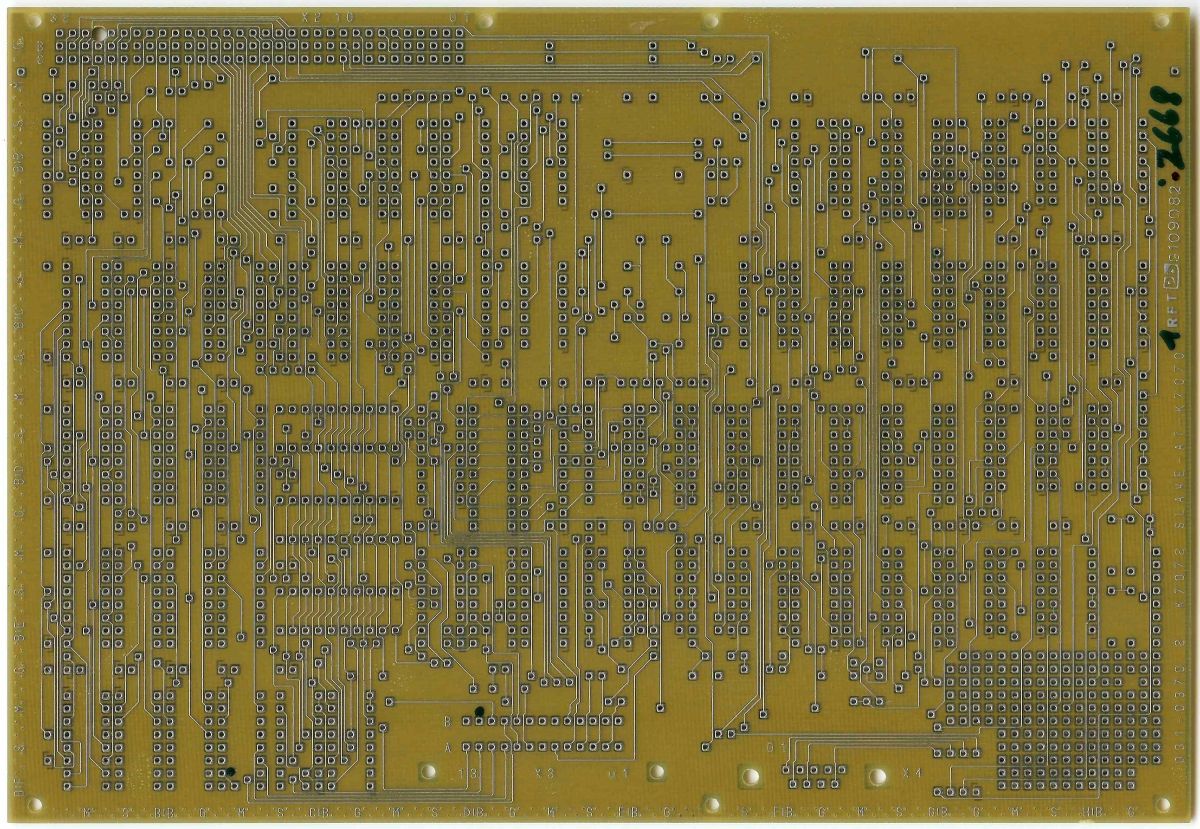

Leiterplatte B-Seite Leiterplatte L-Seite



EPROM-Inhalte der ZVE (Zentrale Verarbeitungseinheit 16Bit) des A7150 (K2771.30):
Q273 8,192 Bytes 01. 09. 2011
Q274 8,192 Bytes 01. 09. 2011
Q275 8,192 Bytes 01. 09. 2011
Q276 8,192 Bytes 01. 09. 2011
EPROM-Inhalte der KES (Kontroller für externe Speicher) des A7150 (K5170.20):
P868 0 Bytes 03. 09. 2011
P869 0 Bytes 03. 09. 2011
P870 0 Bytes 03. 09. 2011
P876 0 Bytes 03. 09. 2011
EPROM-Inhalte der AFS (Adapter für Folienspeicher) des A7150 (K5171.30):
P866 0 Bytes 03. 09. 2011
P867 0 Bytes 03. 09. 2011
P877 0 Bytes 03. 09. 2011
P878 0 Bytes 03. 09. 2011
EPROM-Inhalt der Tastatur K7672.03 (Bitmuster unbekannt):
Tastatur 2,048 Bytes 16. 08. 2013

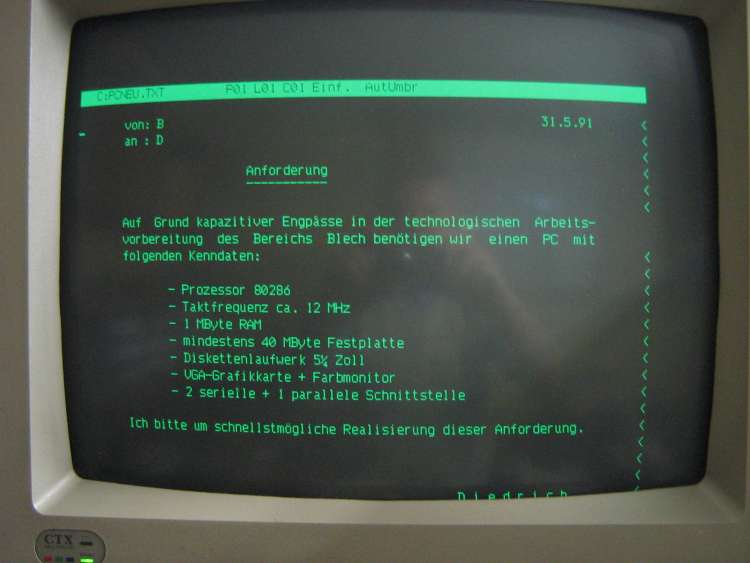

Kurioses auf einem A7150 gefunden:
Kurioses
