Signaturanalysator robotron 31020


Der Signaturanalysator "robotron 31020" wurde vom VEB Robotron-Meßelektronik entwickelt und unter anderem zur Prüfung der Kleincomputer eingesetzt. Zum Z9001/KC87 und BIC existieren hier einige Prüfunterlagen, die aber wegen unvollständiger Prüf-Hardware und -Programme nicht richtig genutzt werden können. Wenn neue Unterlagen dazukommen, werden sie hier auch beschrieben werden.
Die Dokumentation liegt zur Zeit nur als gescannte Einzelbilder vor. Eine Umwandlung in PDF bringt den Nachteil, daß die Datei unnötig groß wird. So aber kann sich ein durch Modem-Zugang benachteiligter Internetnutzer die benötigten Seiten bei Bedarf einzeln herunterladen.


Dokumentation
Teil 1 5,445 MBytes 31. 03. 2009
Teil 2 6,709 MBytes 28. 11. 2005

Es gibt eine ganze Reihe von Besitzern dieses Signaturanalysators, die das Teil leider nicht betreiben können, weil die Sondeneinheit fehlt. Die zum Nachbau notwendigen Unterlagen (Schaltbild, Belegungspläne und Leiterbilder) sind in den PDF-Dateien enthalten.



Sondeneinheiten
Bilder

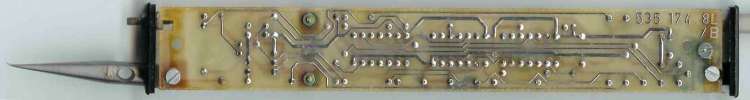

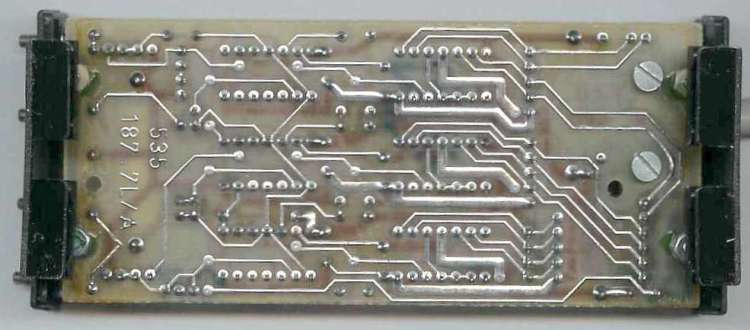

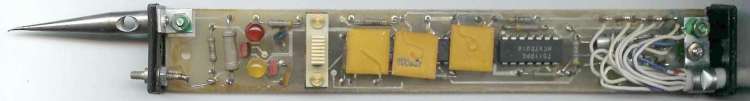

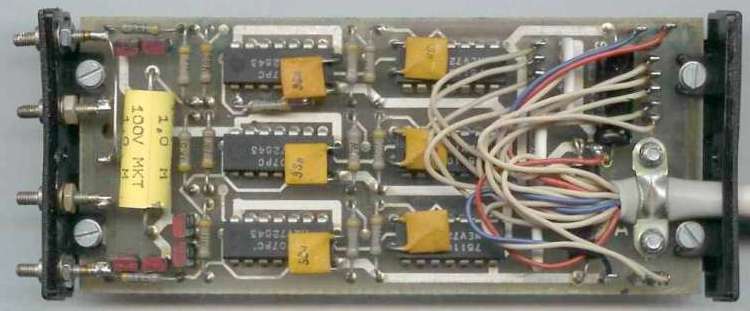

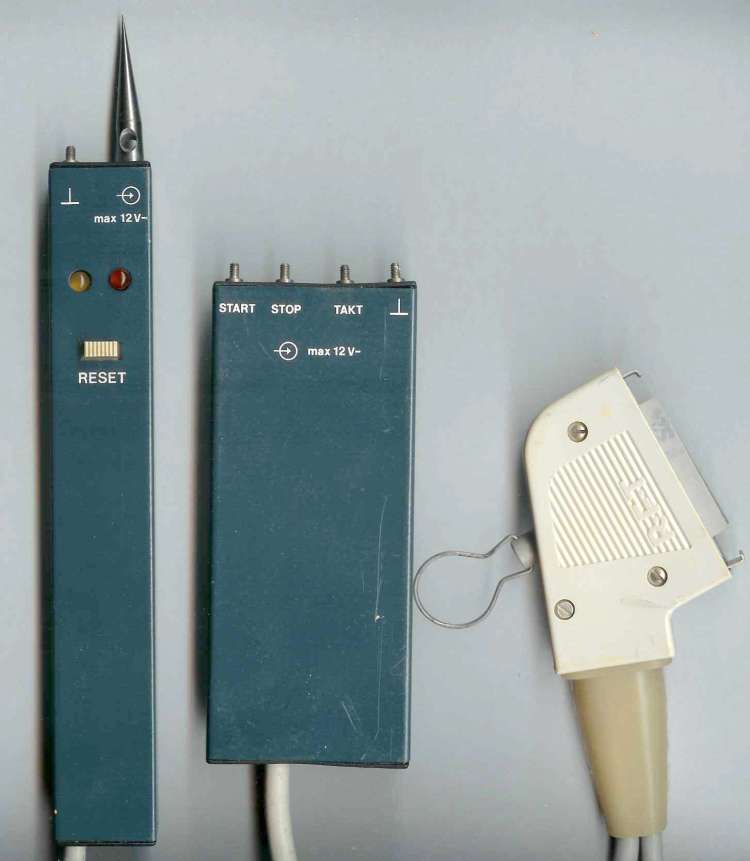

Sonden mit Steckverbinder Sonde B-Seite Sonde L-Seite Treiber B-Seite Treiber L-Seite

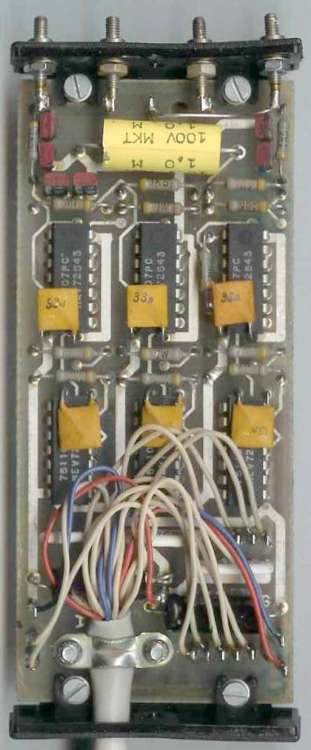

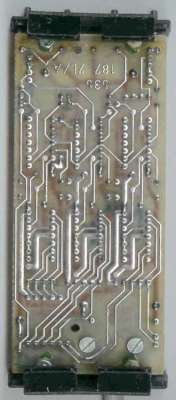

Sonden komplett Sonde B-Seite Sonde L-Seite Treiber B-Seite Treiber L-Seite

Dokumentation Sonde 162,341 Bytes 29. 12. 2008
Dokumentation Treiber 172,265 Bytes 28. 12. 2008
B-Seite Sonde als Postscript 64,419 Bytes 03. 01. 2009
L-Seite Sonde als Postscript 66,283 Bytes 03. 01. 2009
B-Seite Treiber als Postscript 78,816 Bytes 03. 01. 2009
L-Seite Treiber als Postscript 82,525 Bytes 03. 01. 2009

Die Postscript-Dateien werden auf eine Hostaphan-Folie gedruckt (Tintenstrahldrucker), mit der Schichtseite zur beschichteten Platine ausgerichtet und dann belichtet.
