GOTEK-Laufwerk mit AT32F435

Allgemeines
Es gibt inzwischen einen weiteren ARTERY-Prozessor AT32F435 in den GOTEK-Laufwerken, der die Nachteile des Typs AT32F415 nicht mehr aufweist.

Prozessortyp	STM32F105	AT32F415	AT32F435
Takt	77 MHz	144 MHz	200 MHz
Memory	64/128kB	32kB	384kB

Änderungen
Erwirbt man ein fertiges Laufwerk mit Drehgeber sind alle Erweiterungen bis auf den Lautsprecher eingebaut. Das Teil kostet allerdings etwa 50 €. Eine Zusatzplatine mit dem Drehgeber ist angesteckt. Dafür ist auf der Platine eine 6polige Stiftleiste vorgesehen. Die Anzeige wird durch ein 0,96"-Display realisiert. Die Schachtwirkung des Gehäuses wird durch schräge Durchbrüche vermieden. Die größere Angezeige ermöglicht die Ausgabe des aktuellen Verzeichnisses. Mit dem Parameter -narrow in der FF.CFG wird diese unterdrückt und die Schrift ist angenehm groß.
Die Anschlüsse für die rote LED sind wieder da. Man kann die Anzeige zur Schonung des OLED-Displays nach bis zu 255 Sekunden abschalten. Dann erinnert nichts mehr, ob das GOTEK-Laufwerk eingeschaltet ist, und nur die immer leuchtende rote LED zeigt die Bereitschaft des Laufwerkes an. Man sollte sie also nachrüsten.

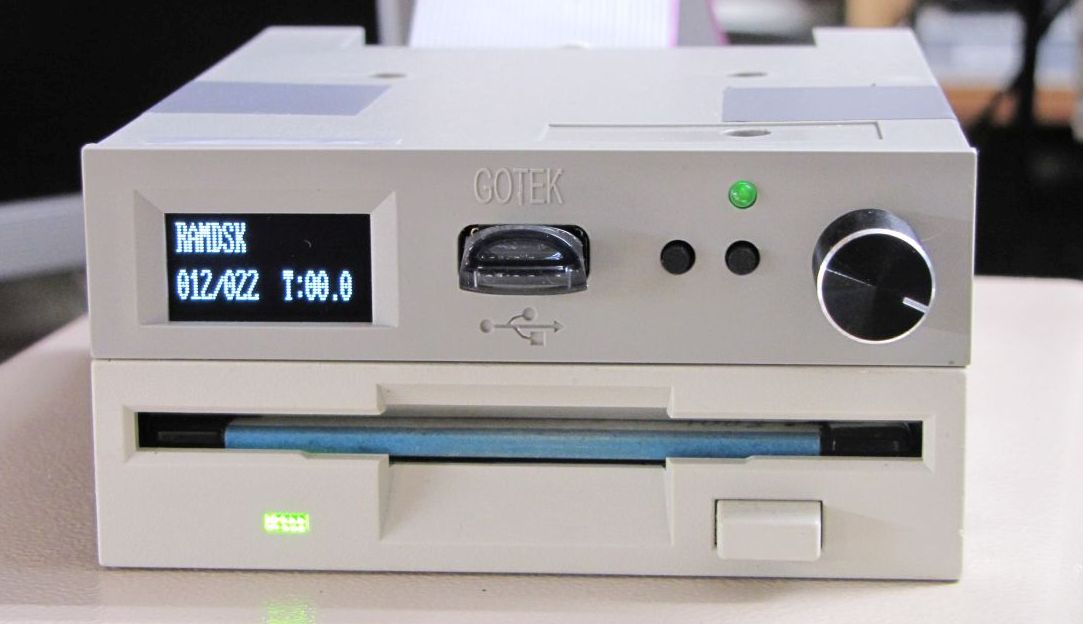

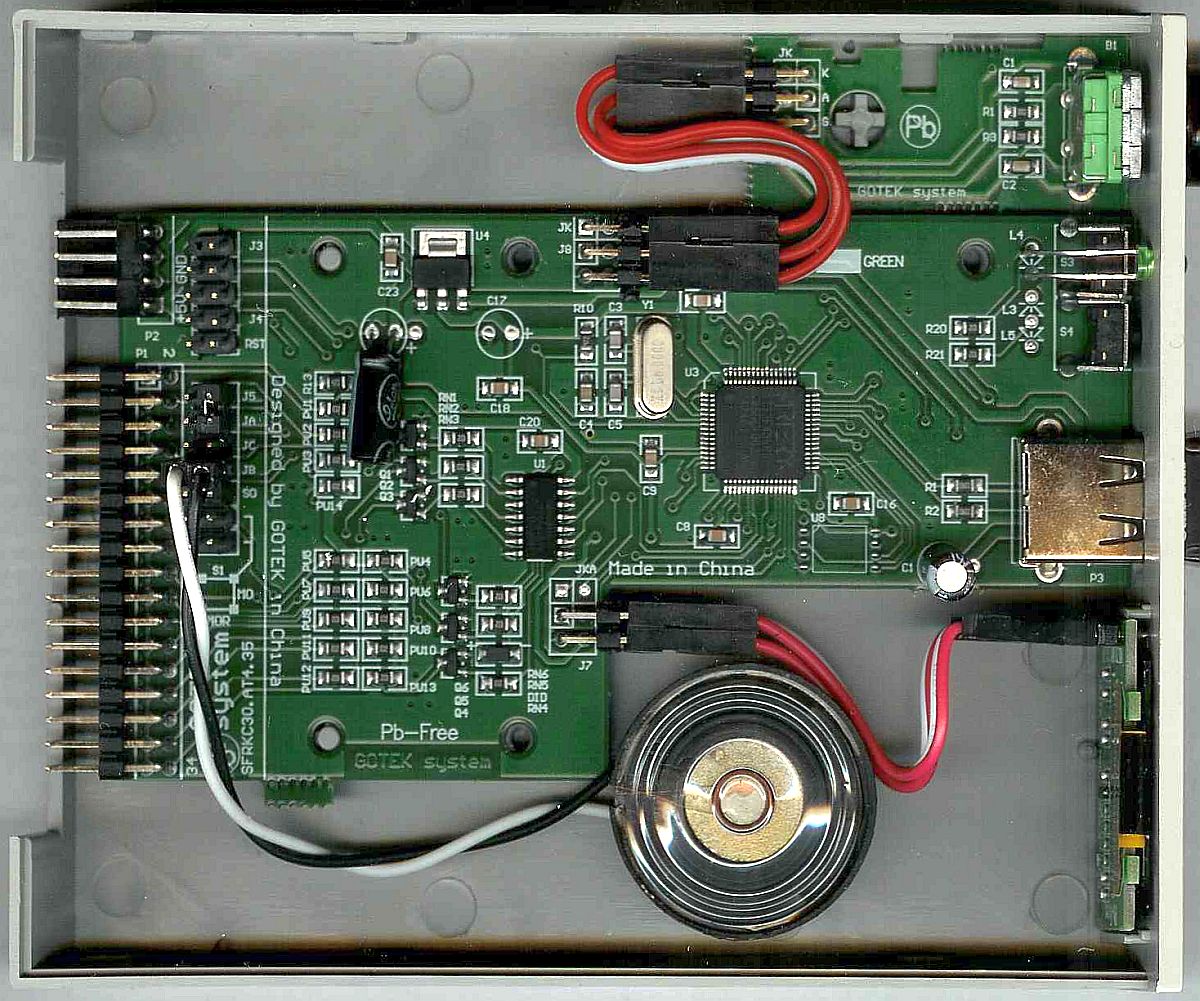

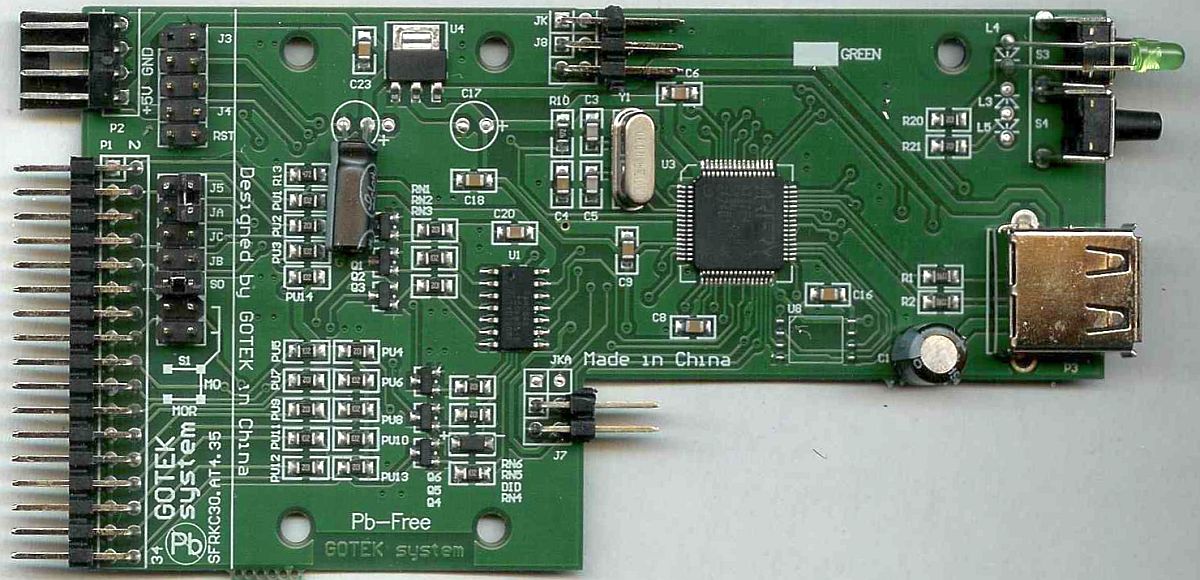

Bild 08 - GOTEK-Platine	Bild 09 - Laufwerk geöffnet	Bild 10 - Laufwerkskombination

Das Flashen
Das Flashen erfolgt unter gleichen Bedingungen mit dem gleichen Flashprogramm von ARTERY wie beim AT32F415. Man kann sowohl seriell als auch mit USB-Kabel arbeiten. Die Vorgehensweise ist hier beschrieben.

Zurück zu den Erweiterungen.

Letzte Bearbeitung: 15. 11. 2025
