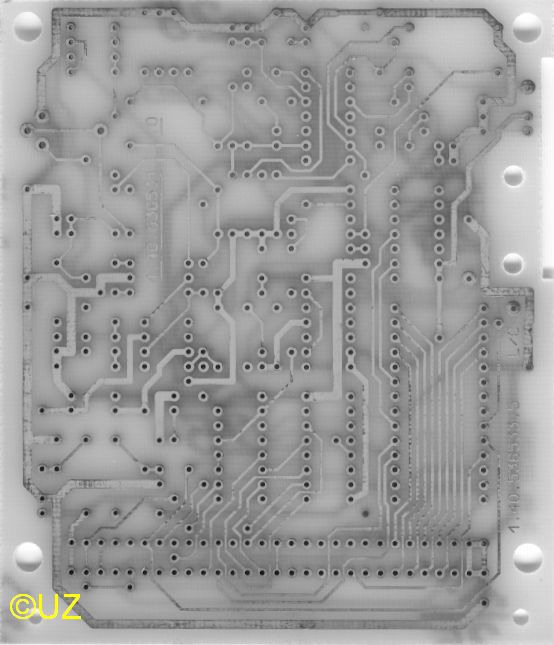

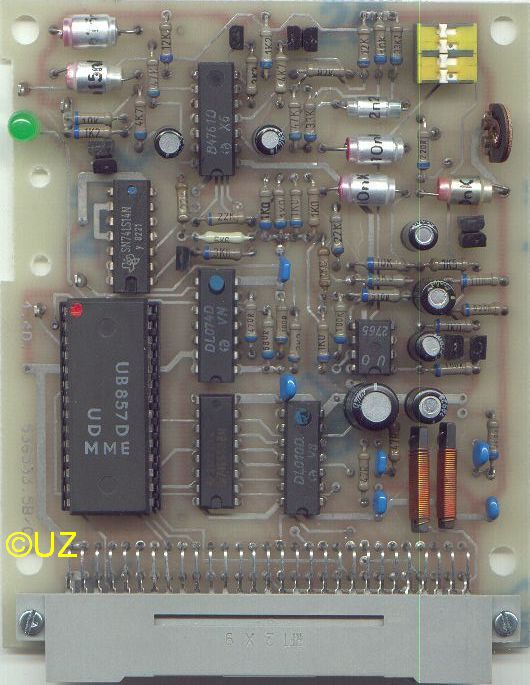

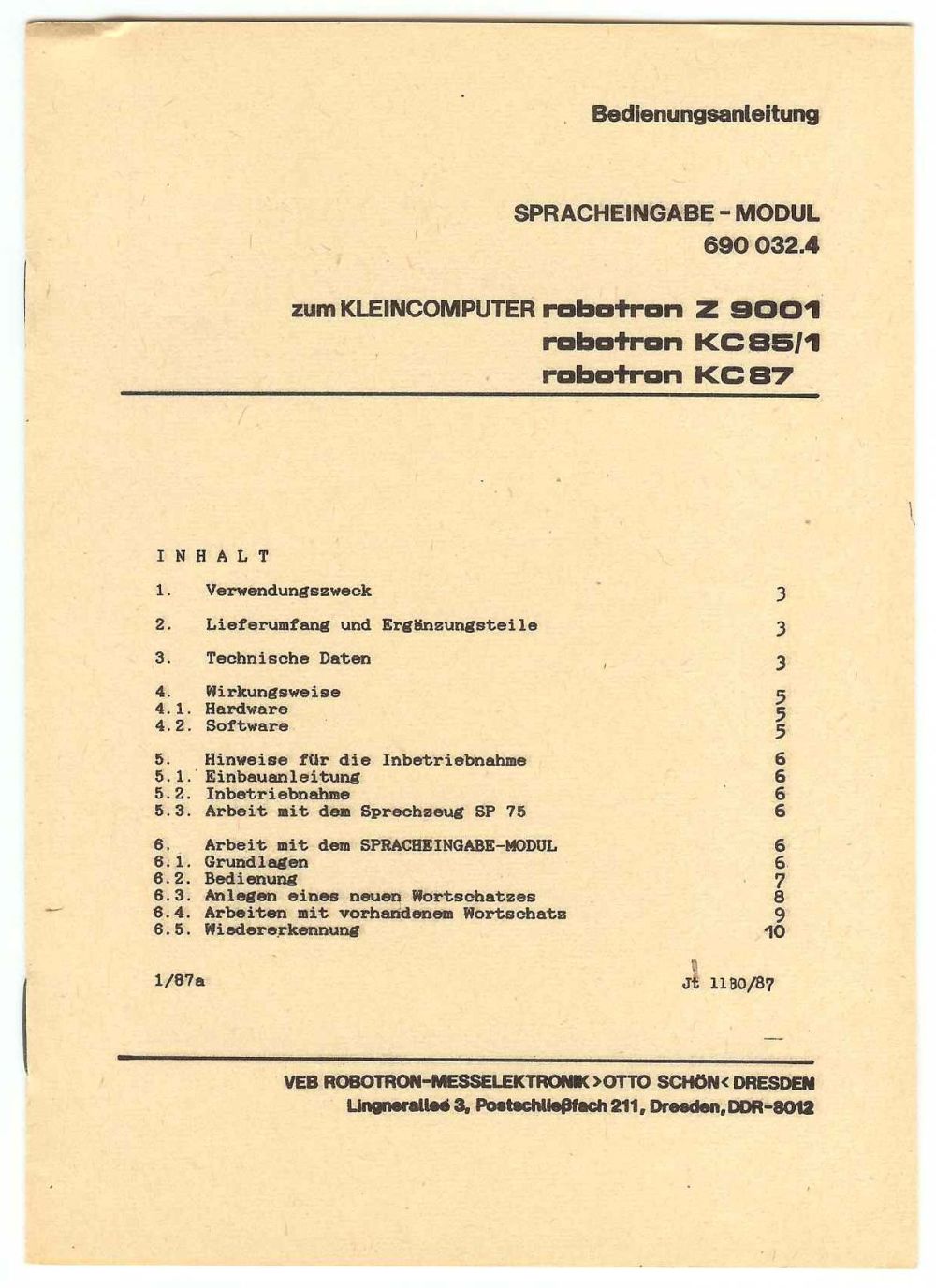

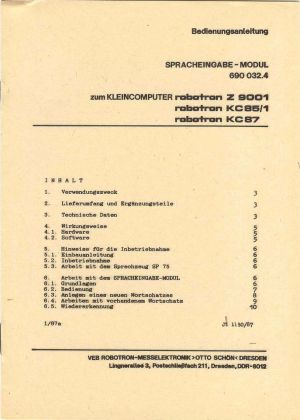

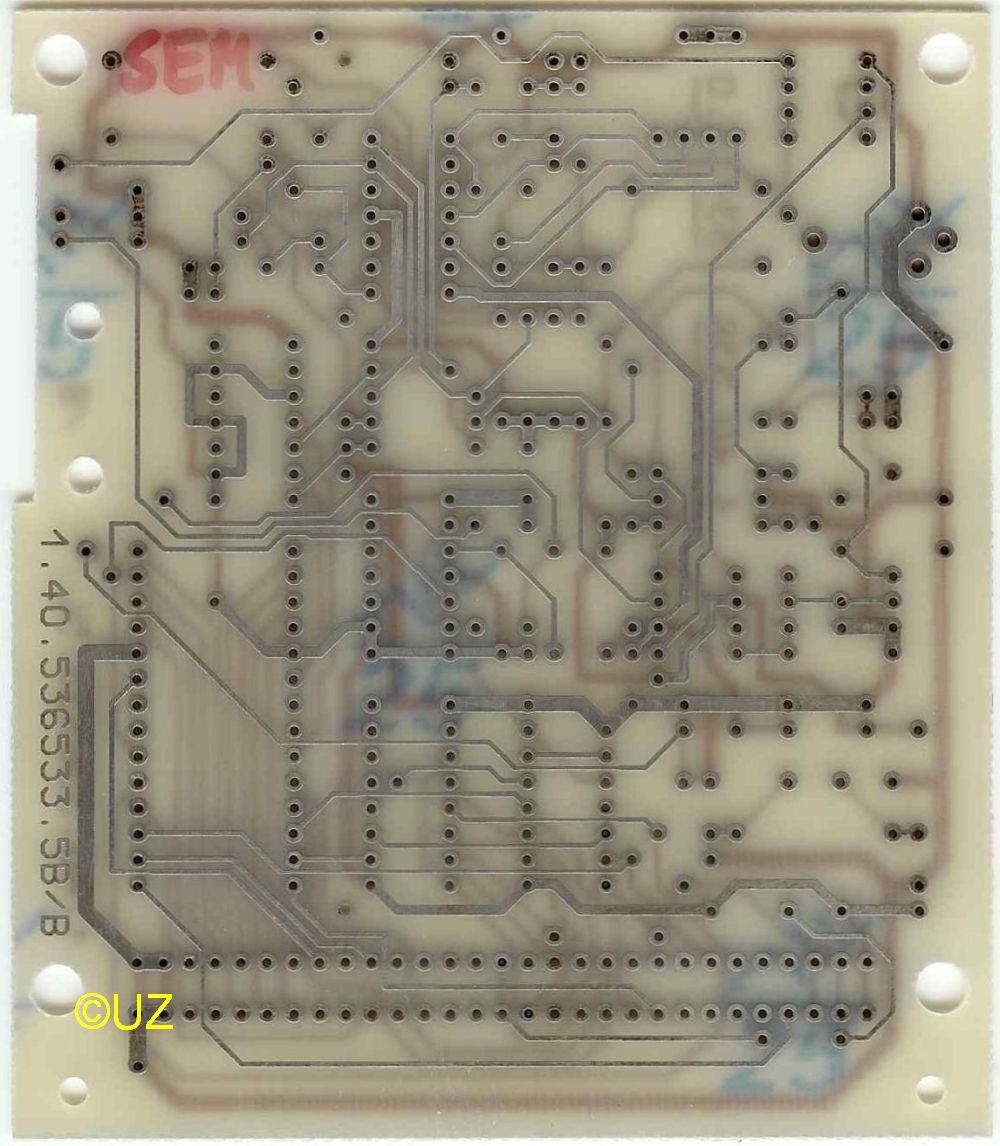

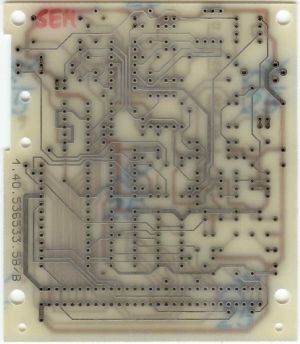

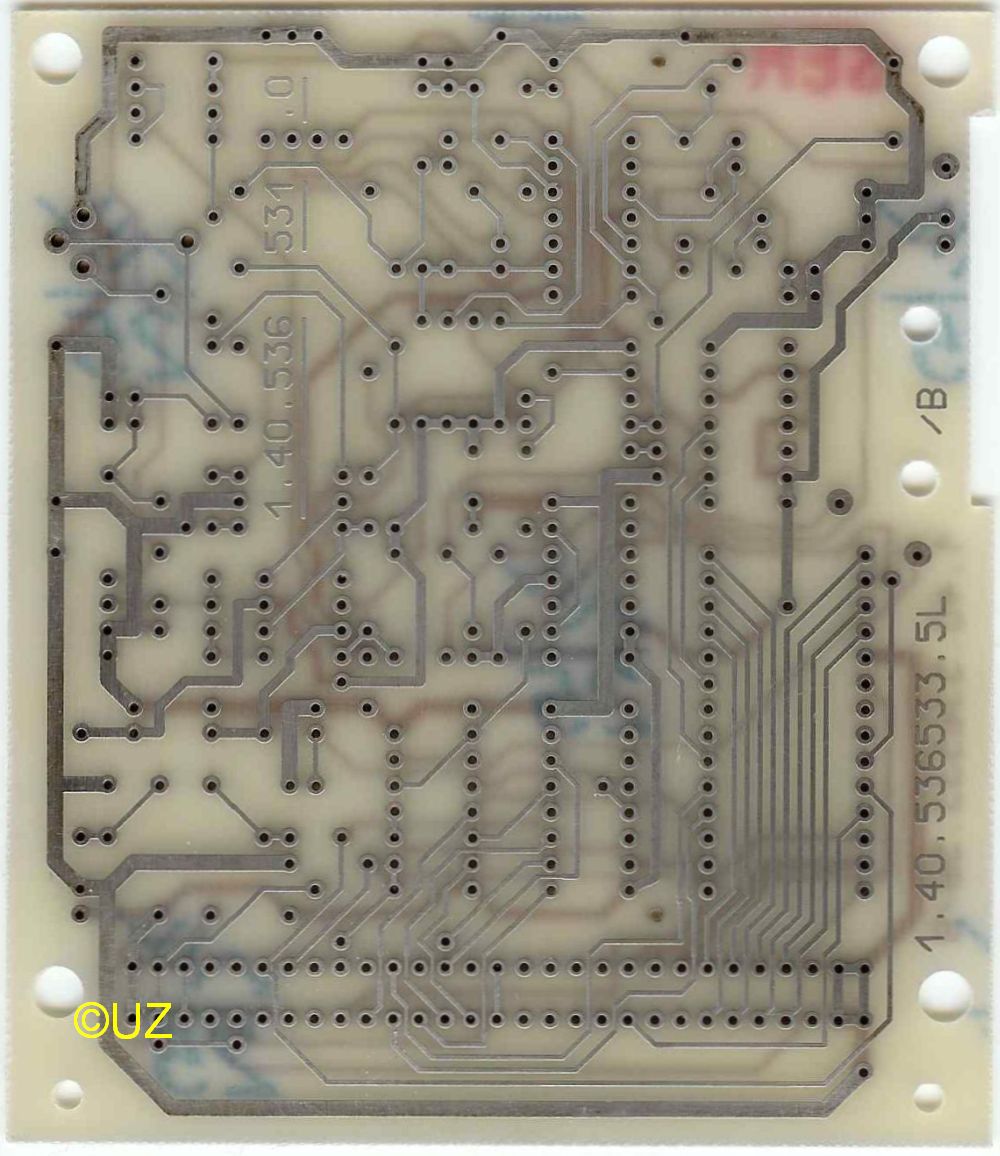

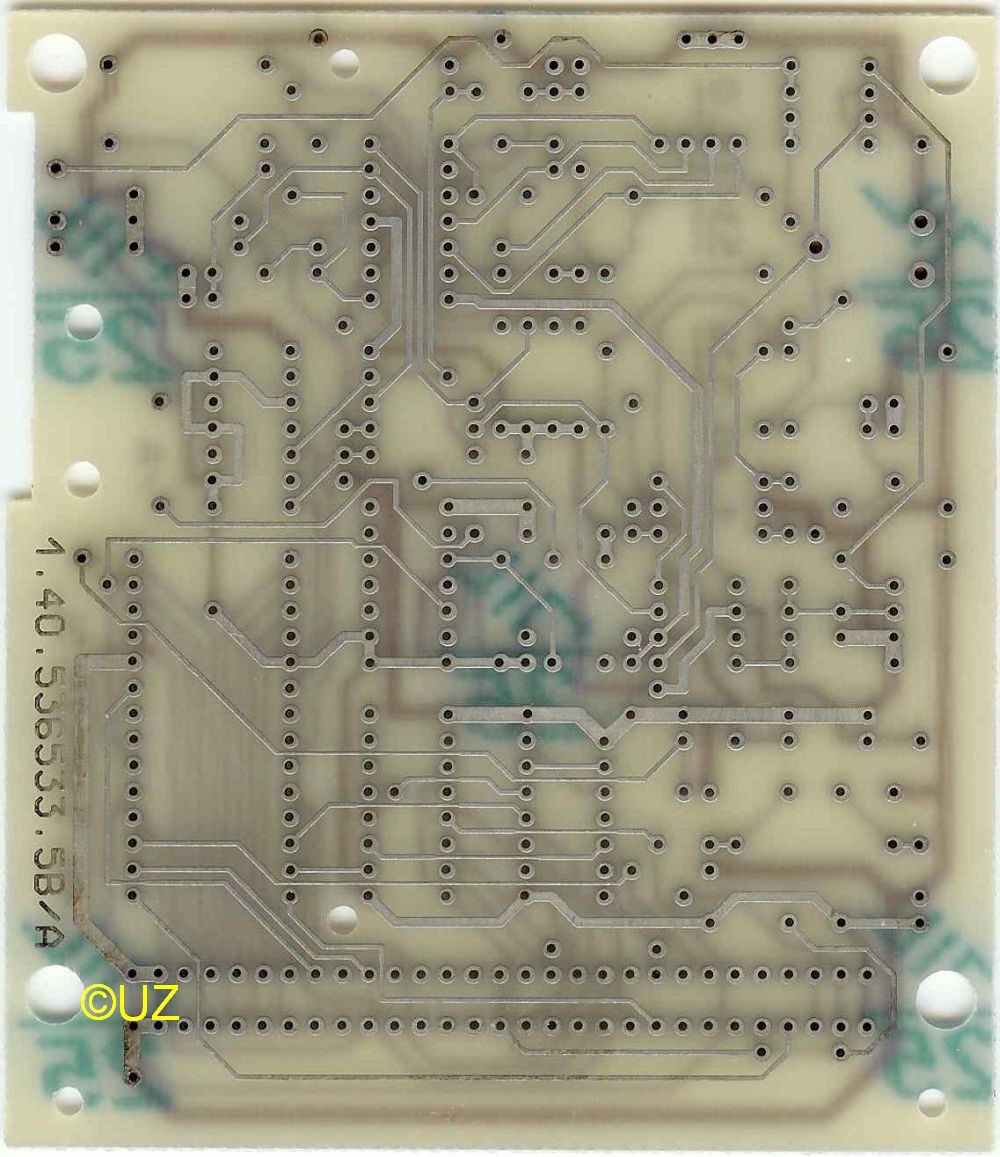

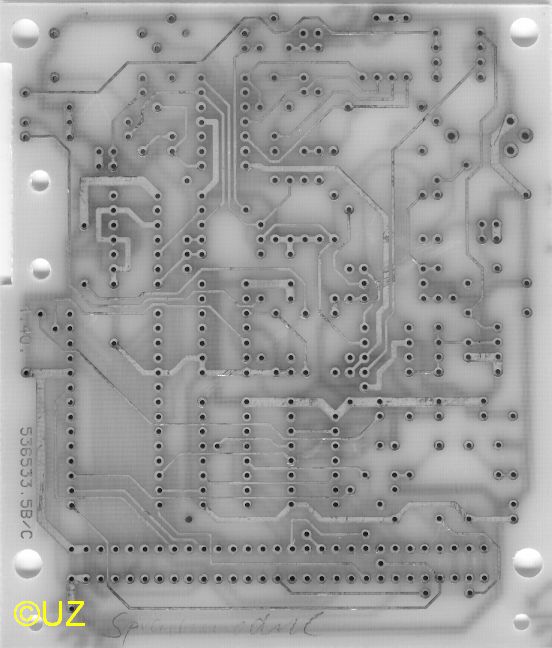

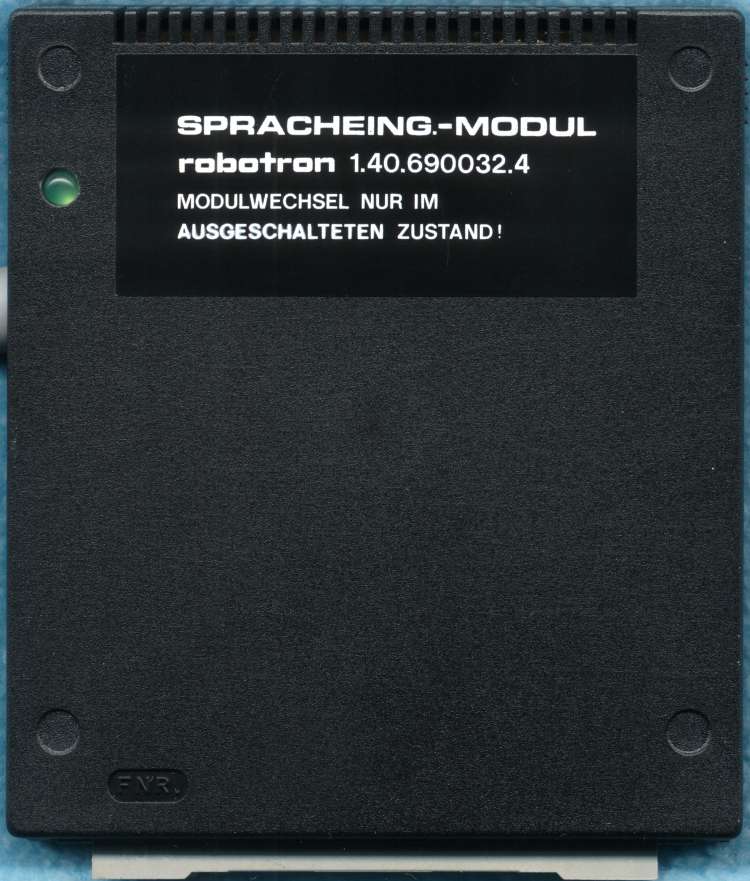

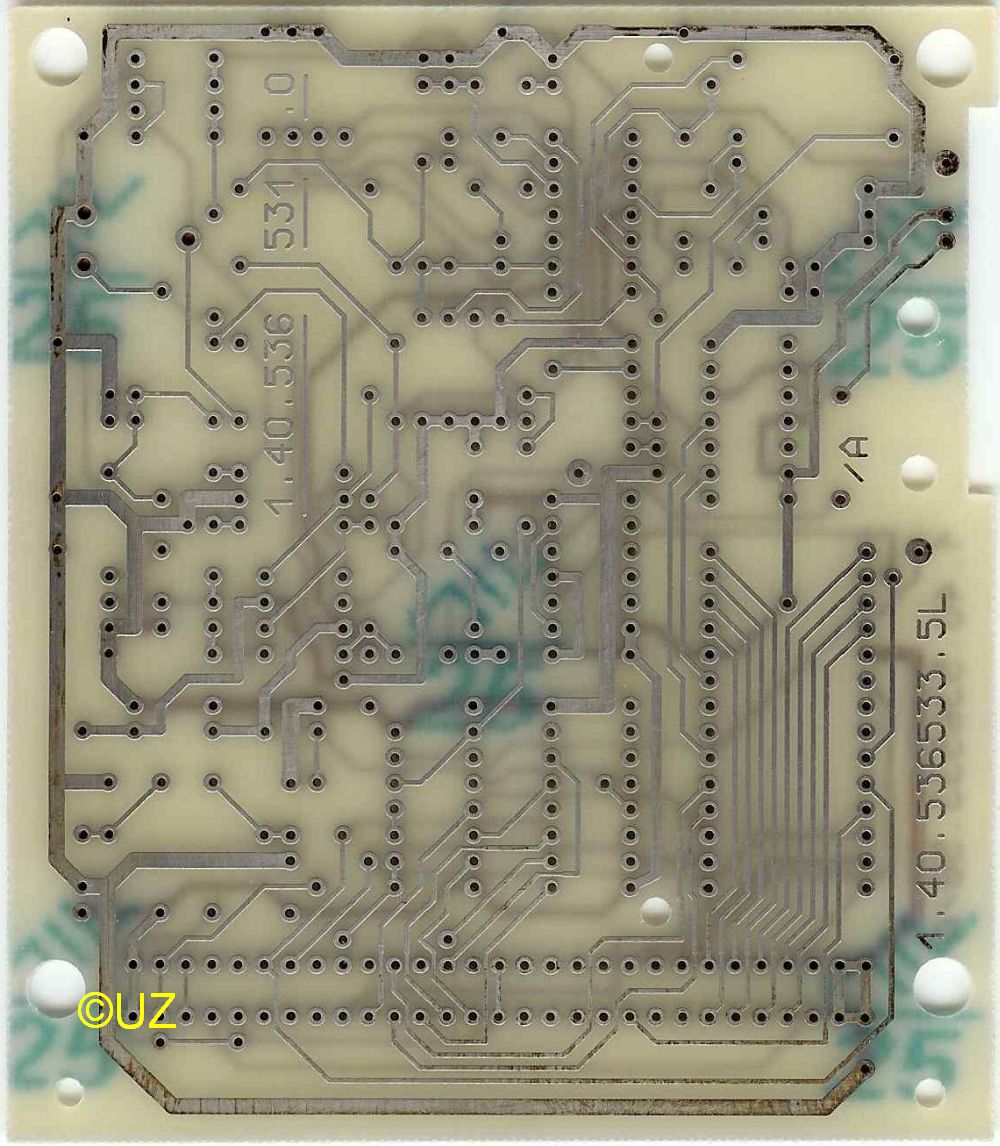

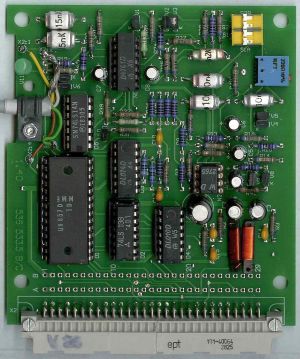

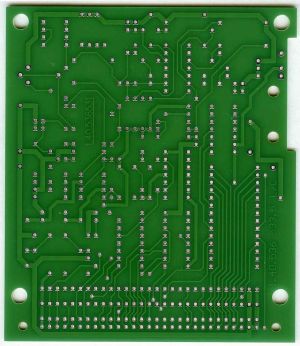

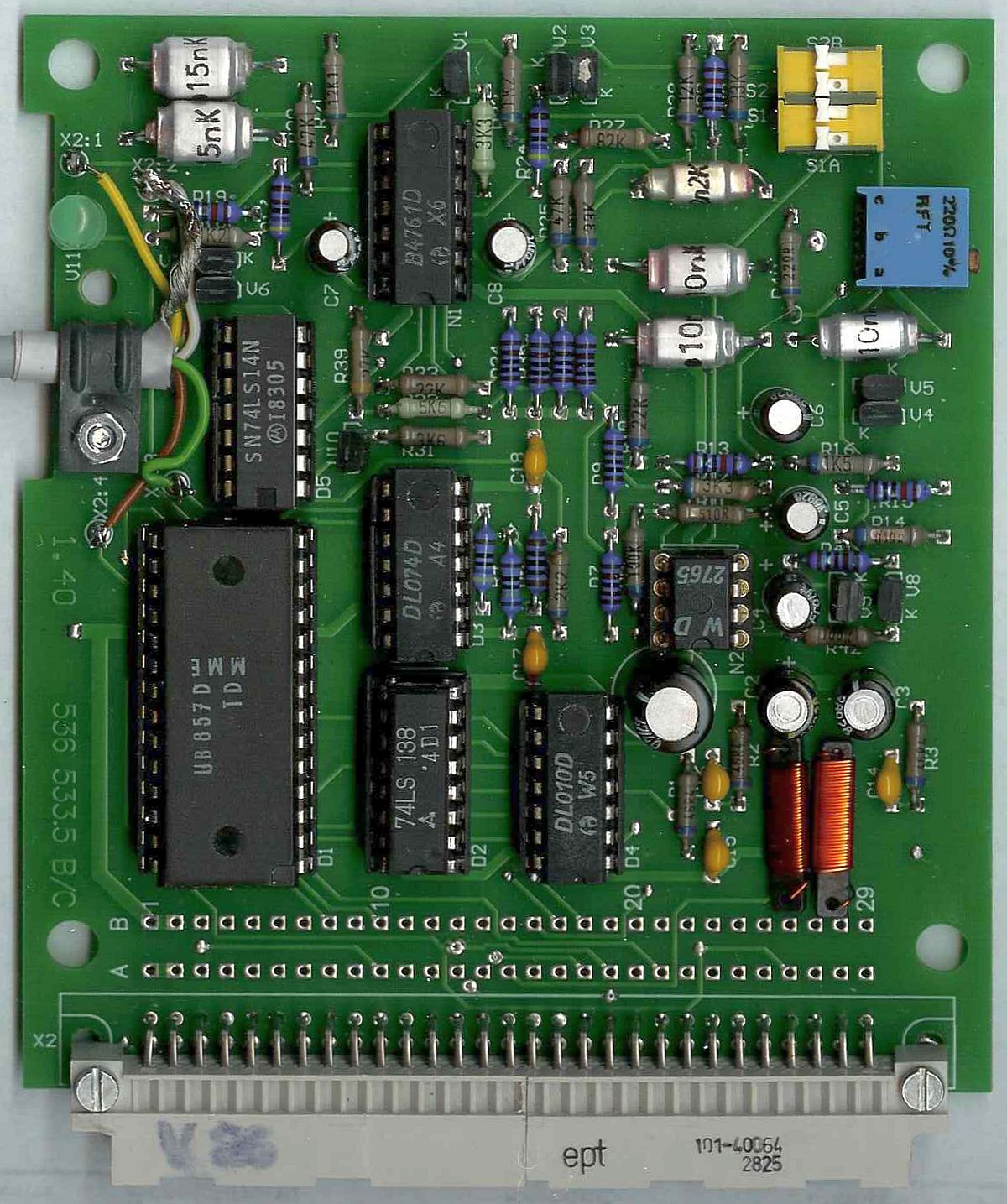

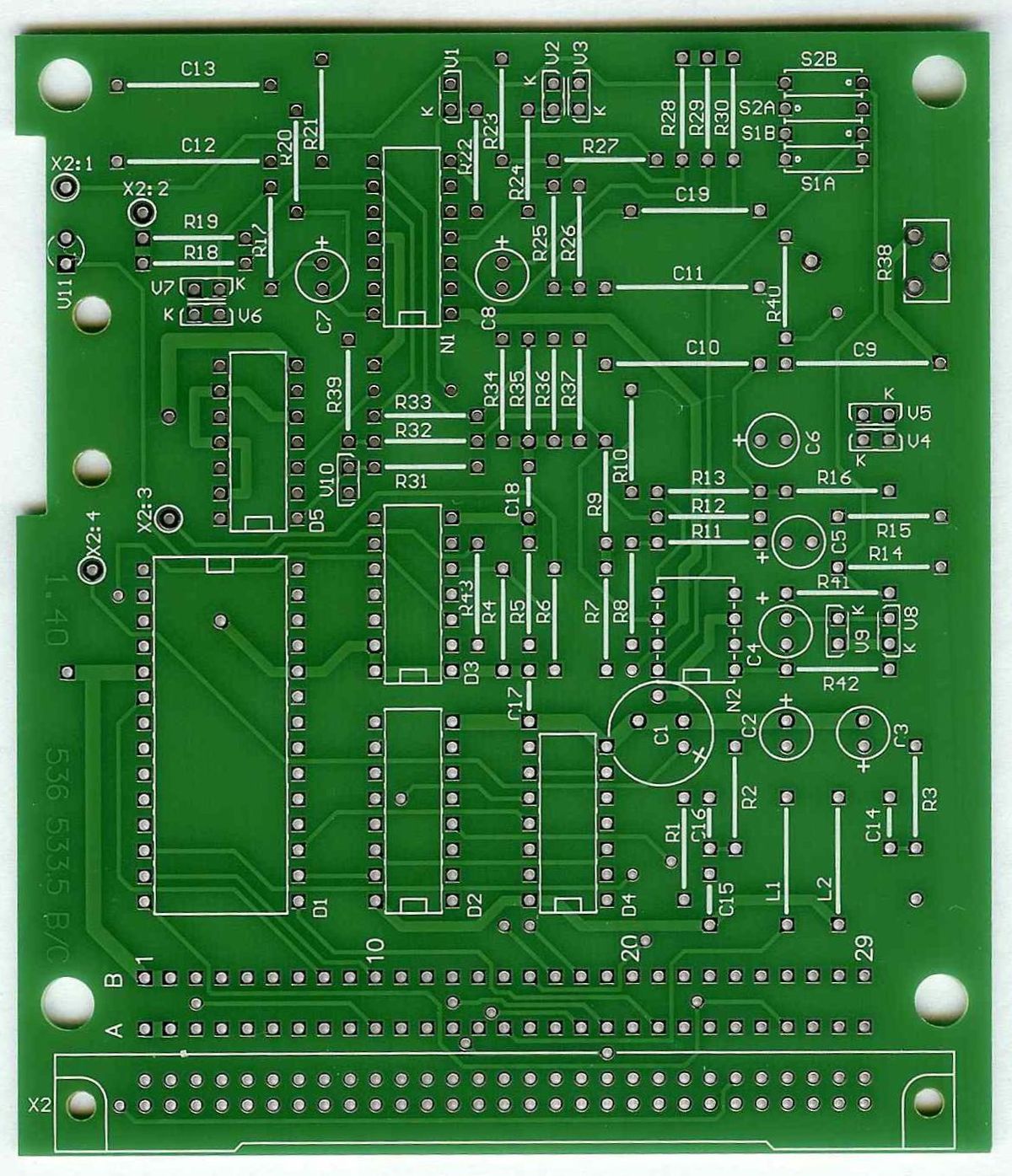

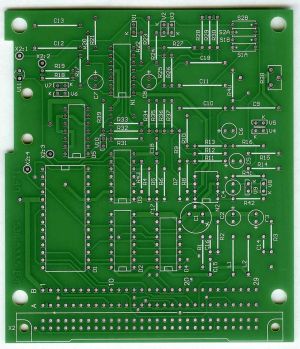

Heimcomputer Z9001, KC85/1, KC87 Sprach-Modul: Dokumentation Bedienungsanleitung 65,414 Bytes 18. 12. 2007 Beschreibung des Sprachmoduls 36,526 Bytes 15. 02. 2025       Schaltung, Lageplan, Leiterbild Schaltplan 76,993 Bytes 04. 11. 2003 Lageplan 84,205 Bytes 04. 11. 2003 Leiterbilder 52,148 Bytes 04. 11. 2003 Sammelstückliste 15,147 Bytes 22. 01. 2025   Programme SPRACHE1.COM (als WAV-Datei für Sprachmodul) 67,548 Bytes 15. 02. 2025 6000-6E8F 6000 SPRACHE2.COM (als WAV-Datei für Sprachmodul) 46,474 Bytes 15. 02. 2025 9800-A68F 9800 Bilder Modul, komplett   Modul, bestückt   LP B-Seite Revision A LP L-Seite Revision A LP B-Seite Revision B LP L-Seite Revision B LP B-Seite Revision C LP L-Seite Revision C Mit einem Spracheingabe-Modul 1.40.690032.4 werden die über eine Sprechgarnitur eingegebenen akustischen Signale digitalisiert und im Computer weiterverarbeitet/ausgewertet. Anhand von Sprachmustern können Worte erkannt und damit Aktionen ausgelöst werden. Die notwendigen Programme sind nicht im EPROM, und müssen in den RAM geladen werden. Die verwendeten Portadressen (belegter Adreßbereich: E0H-EFH) bewirken: Ansteuerung der CTC E0H bis E3H LED ein E4H LED aus E8H Neuauflage des Sprachmoduls: Schaltplan 0 Bytes 07. 04. 2025 Lageplan 0 Bytes 07. 04. 2025 Leiterbilder 0 Bytes 07. 04. 2025 Sammelstückliste 15,147 Bytes 22. 01. 2025

Letzte Bearbeitung: 07. 04. 2025
