Heimcomputer Z9001, KC85/1, KC87
RAM-Erweiterungsmodul (16 KByte):


Schaltung, Lageplan, Leiterbilder, Doku
Schaltplan 68,796 Bytes 20. 01. 2003
Lageplan 114,899 Bytes 20. 01. 2003
Leiterbilder 94,184 Bytes 20. 01. 2003

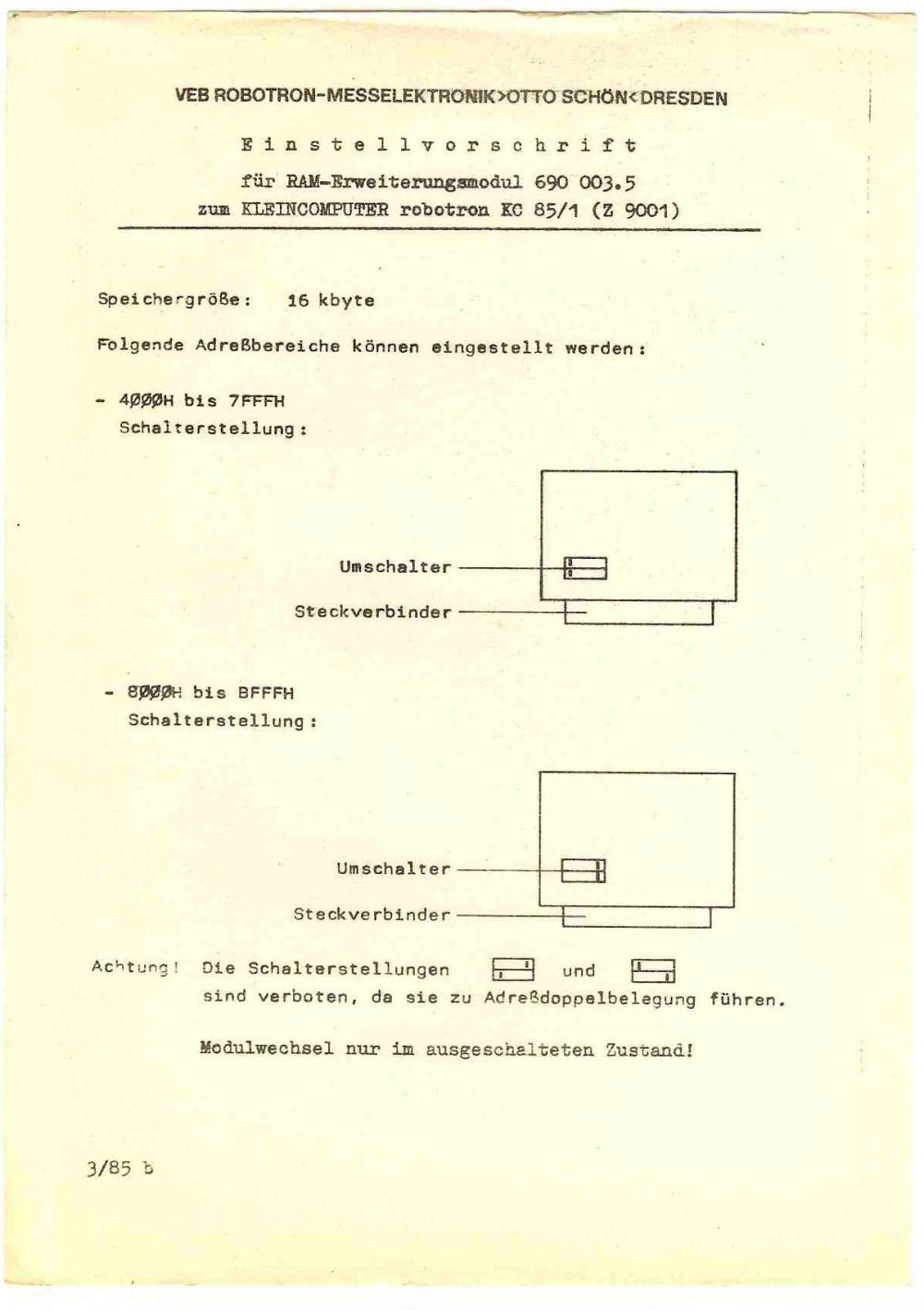

Einstellvorschrift 11,196 Bytes 30. 05. 2013

Bilder

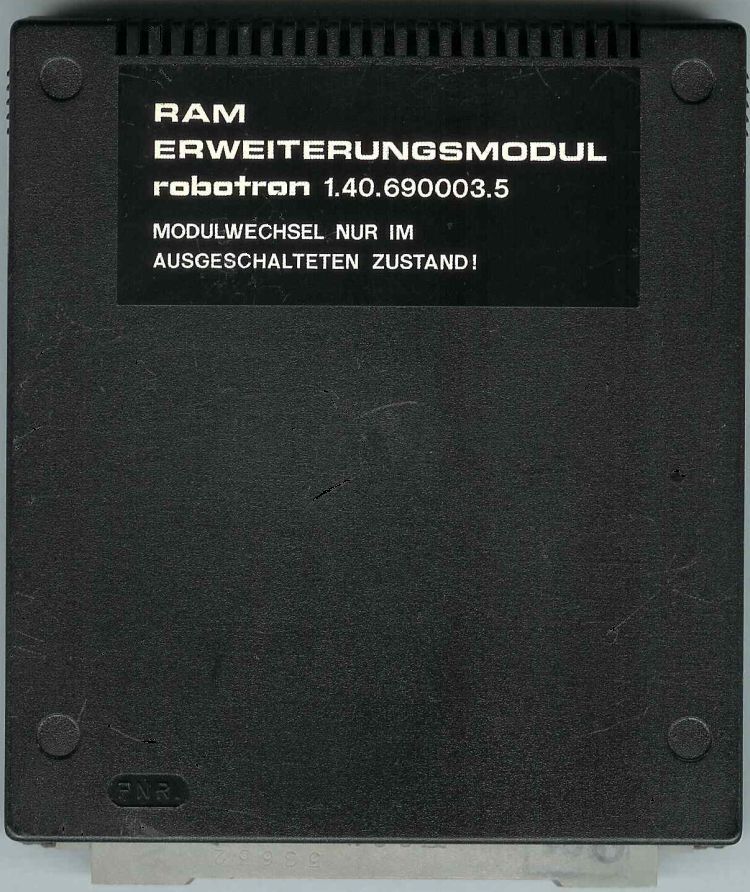

Modul B-Seite L-Seite B-Seite L-Seite B-Seite

Der Heimcomputer ist in der Grundausstattung nur mit 16 KBytes RAM ausgerüstet.
DIL-Schalter Mit einem RAM-Erweiterungsmodul 1.40.690003.5 kann das System auf 32 KBytes und mit zwei Modulen auf max. 48 KBytes erweitert werden. DIL-Schalter im Inneren des Moduls legen den zu verwendenden Adreßbereich fest:
1. Adreßbereich des Moduls 4000H - 7FFFH Beide Schalter nach links
2. Adreßbereich des Moduls 8000H - BFFFH Beide Schalter nach rechts
Andere Adreßbereiche sind nicht sinnvoll und zu vermeiden. Weitere Beschreibungen gibt es in der Bedienungsanleitung zum Heimcomputer und in der Einstellvorschrift zum RAM-Modul (siehe oben).
Es gibt zwei Bestückungsvarianten:
U256 (KR565RU3A)

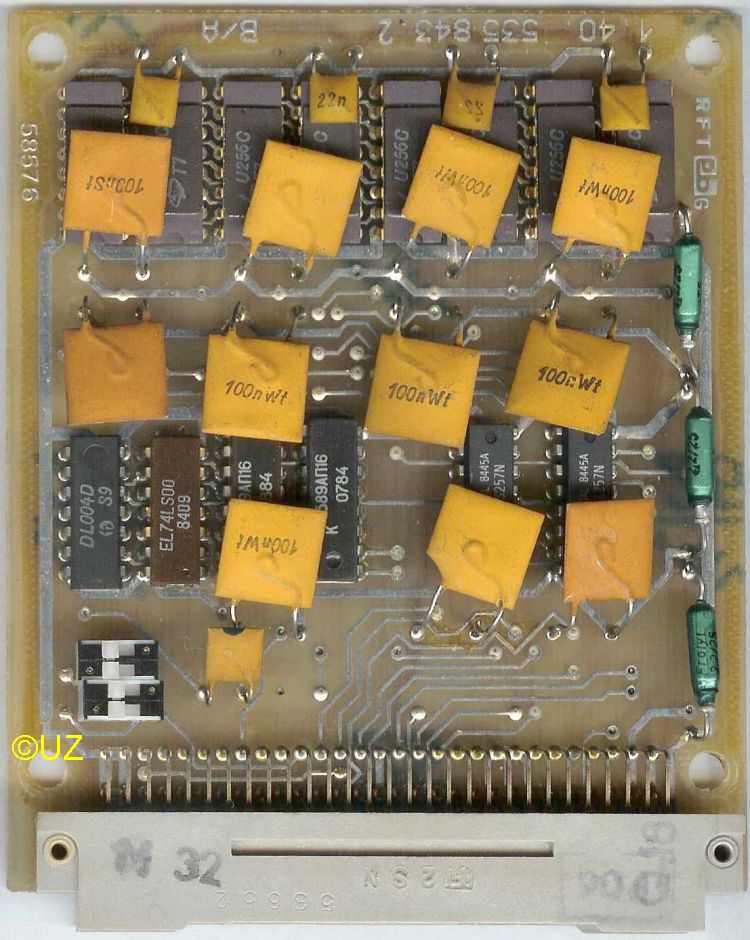

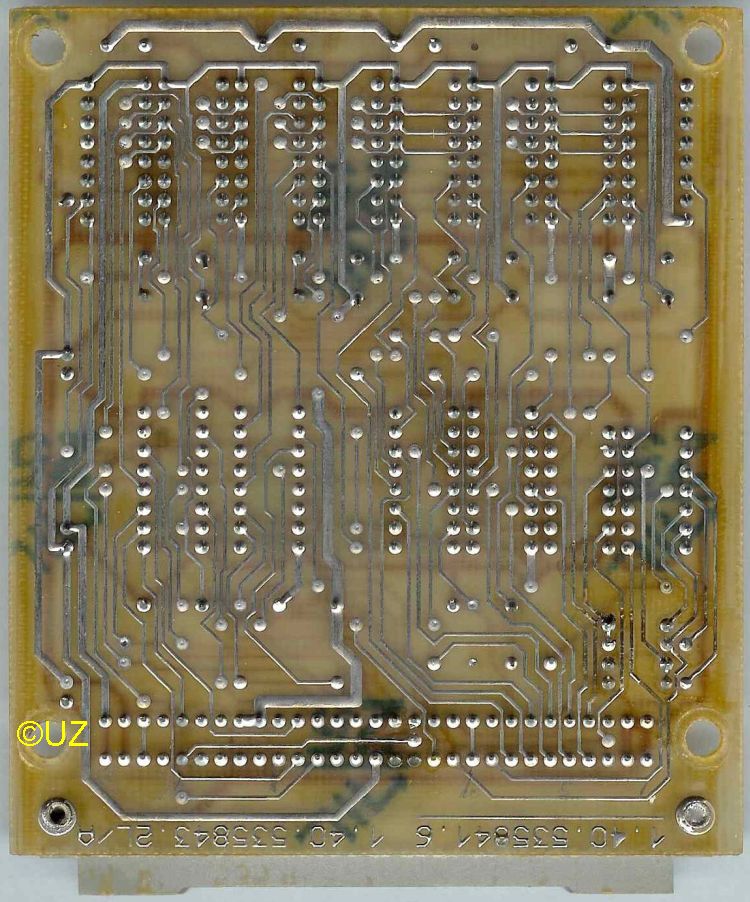

Es werden drei Versorgungsspannungen (5P, 12P, 5N) benötigt (Bilder 2 und 3). Die Leiterplatte hat die Kennzeichnung 1.40.535843.2/A.
KR565RU6

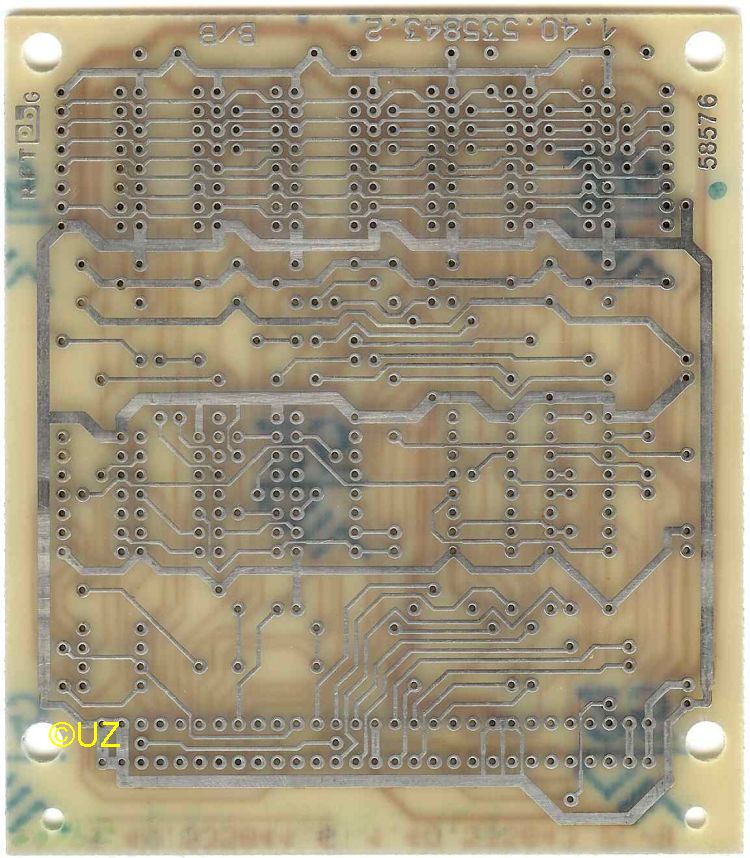

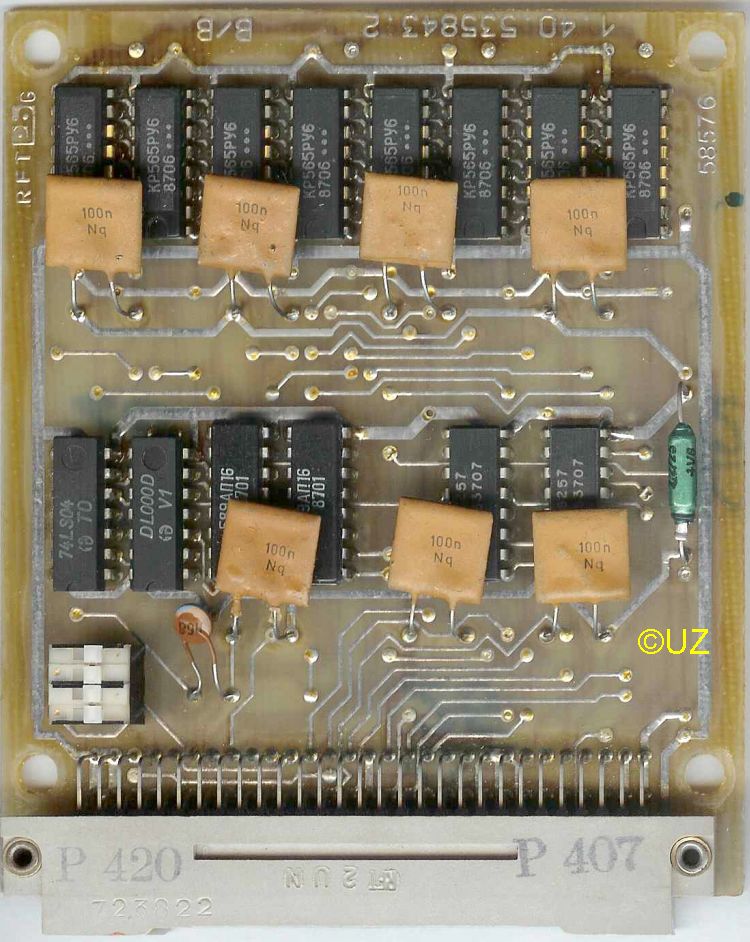

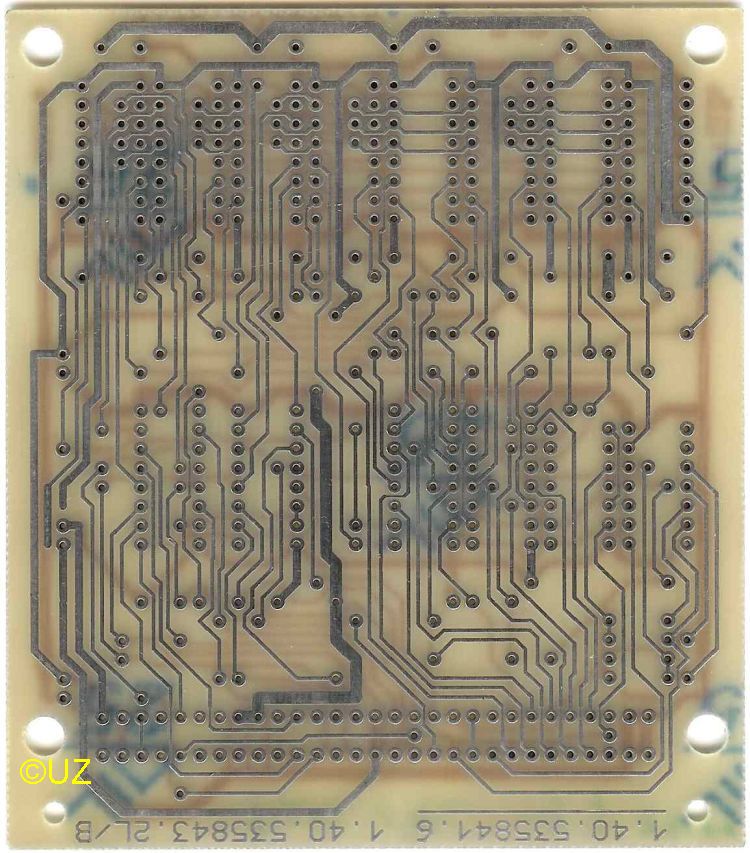

Es wird nur noch eine Versorgungsspannung 5P benötigt (Bilder 4, 5 und 6). Die Leiterplatte hat die Kennzeichnung 1.40.535843.2/B.
Äußerlich verhalten sich die Module identisch und sind nicht zu unterscheiden.

Letzte Bearbeitung: 09. 06. 2019
