Heimcomputer KC85/2, KC85/3, KC85/4
Hinweise und Tips: Anschluß von Floppy-Laufwerken

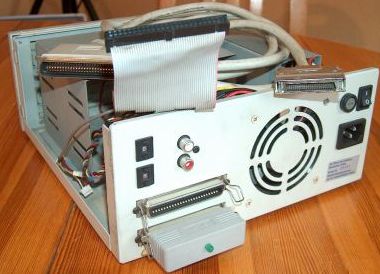

Anschluß von zwei Floppy-Laufwerken im SCSI-Gehäuse

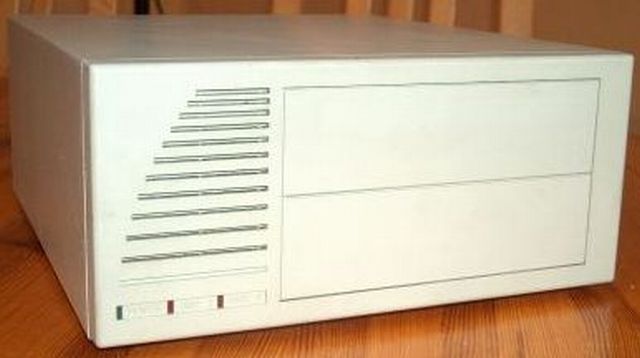

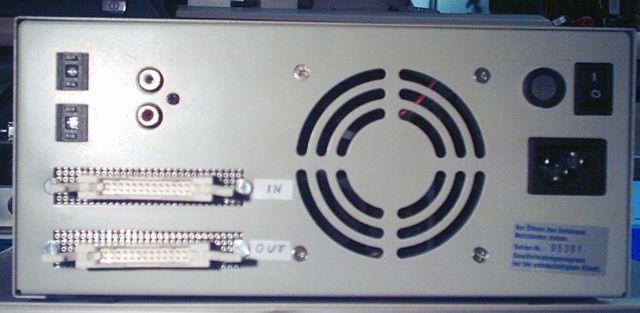

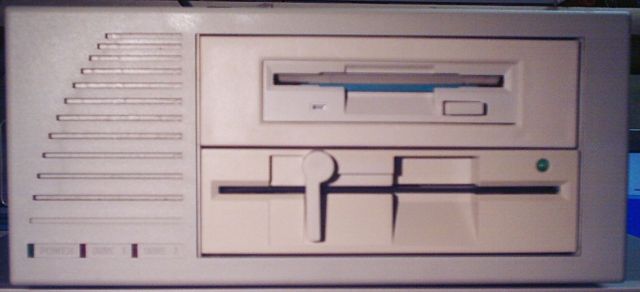

Nicht alle Eigentümer eines D004 haben mehrere dazugehörige Diskettenlaufwerke. Wer z.B. auch 3,5"-LW einsetzen möchte, dabei aber das Originalgerät nicht verbauen will, kann ein einfaches oder doppeltes SCSI-Gehäuse dazu "mißbrauchen". Der Shugartbus wird durchgeschleift, die Select-Signale werden um zwei verschoben und wieder rausgeführt.

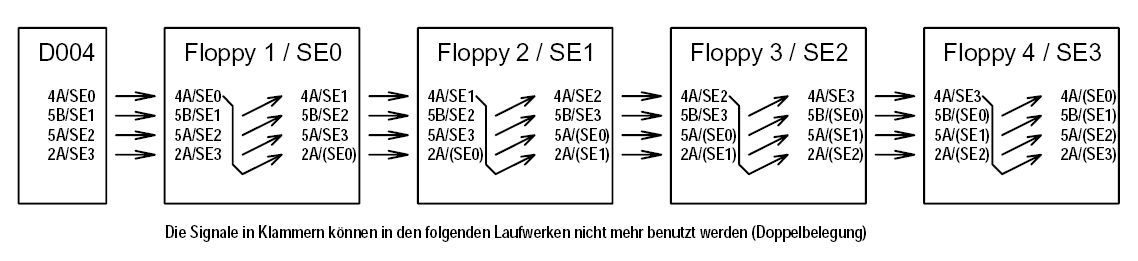

Mit unten gezeigter Verdrahtung des Anschlußadapters kann man das Doppellaufwerk vor oder hinter einem "FLOPPY-DISK DRIVE" betreiben.In einem FLOPPY-DISK-DRIVE werden die Selektsignale, um ein Signal verschoben, durchgeschleift. Damit ist eine Hintereinanderreihung von bis zu vier Lauwerken möglich.

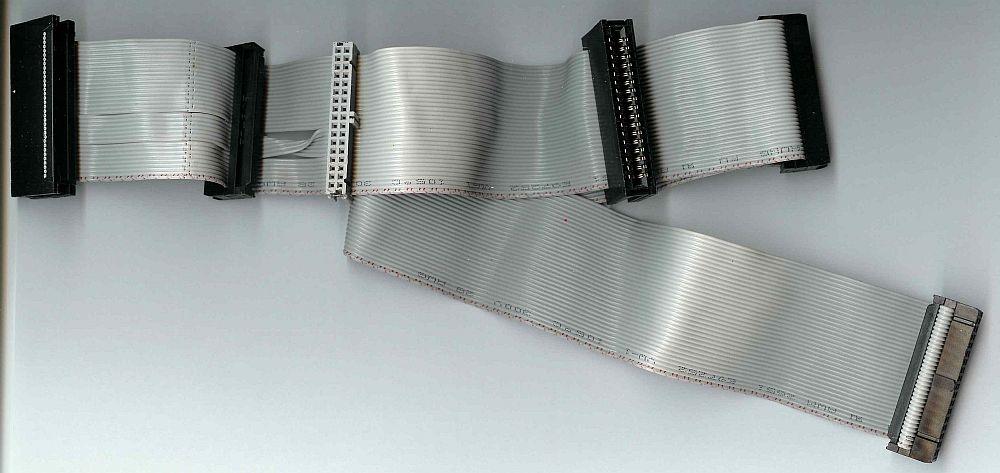

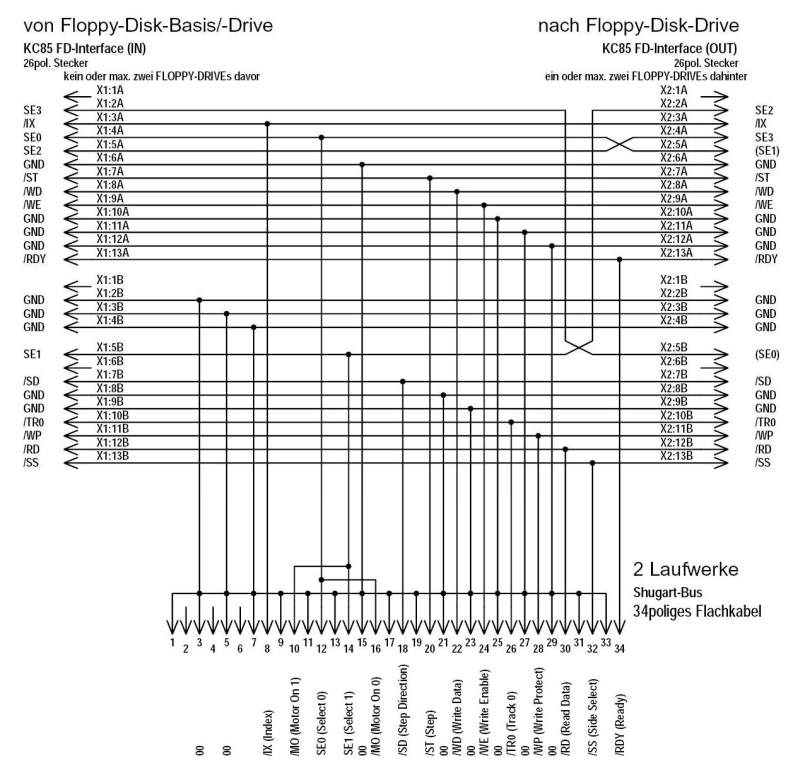

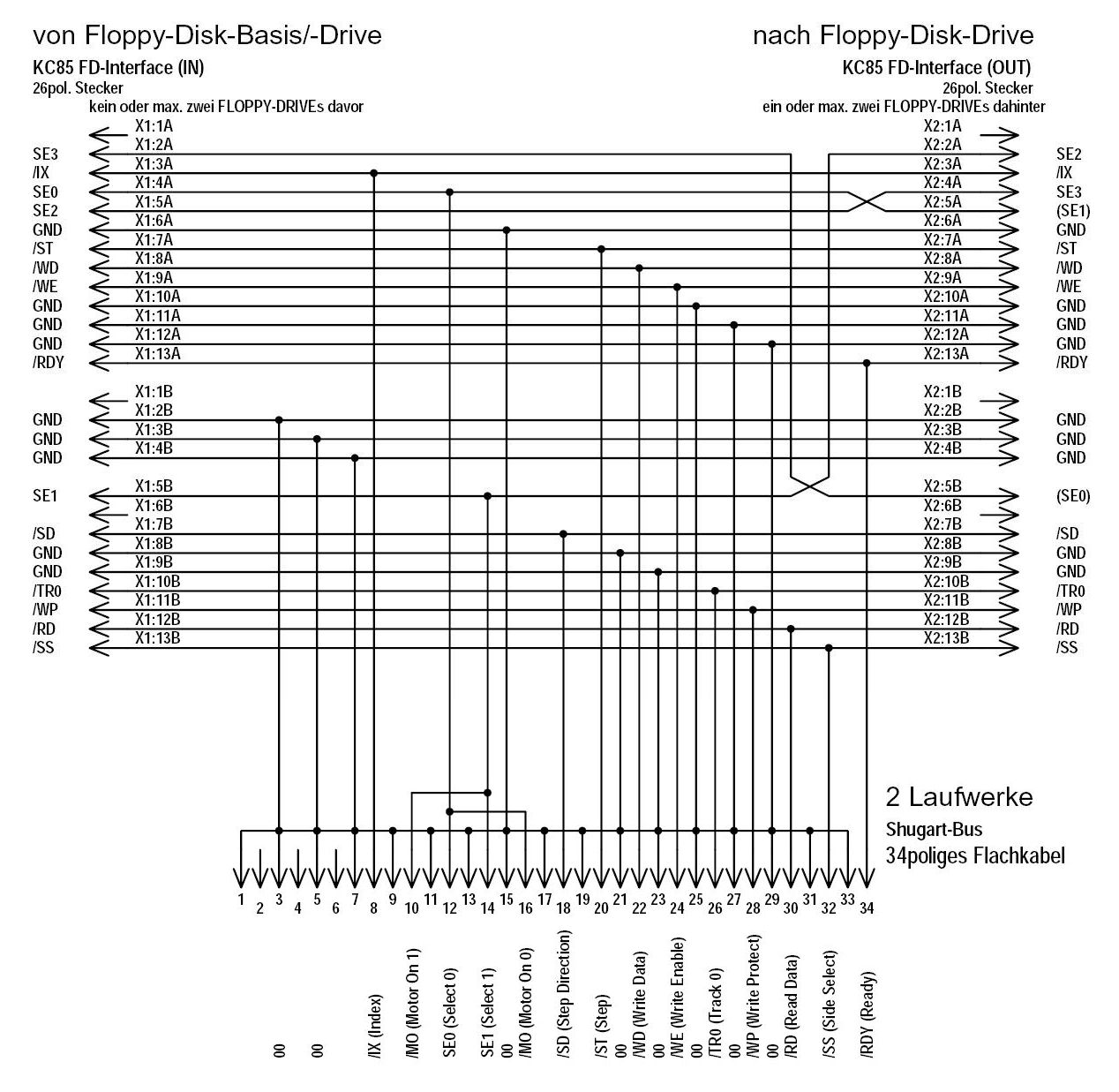

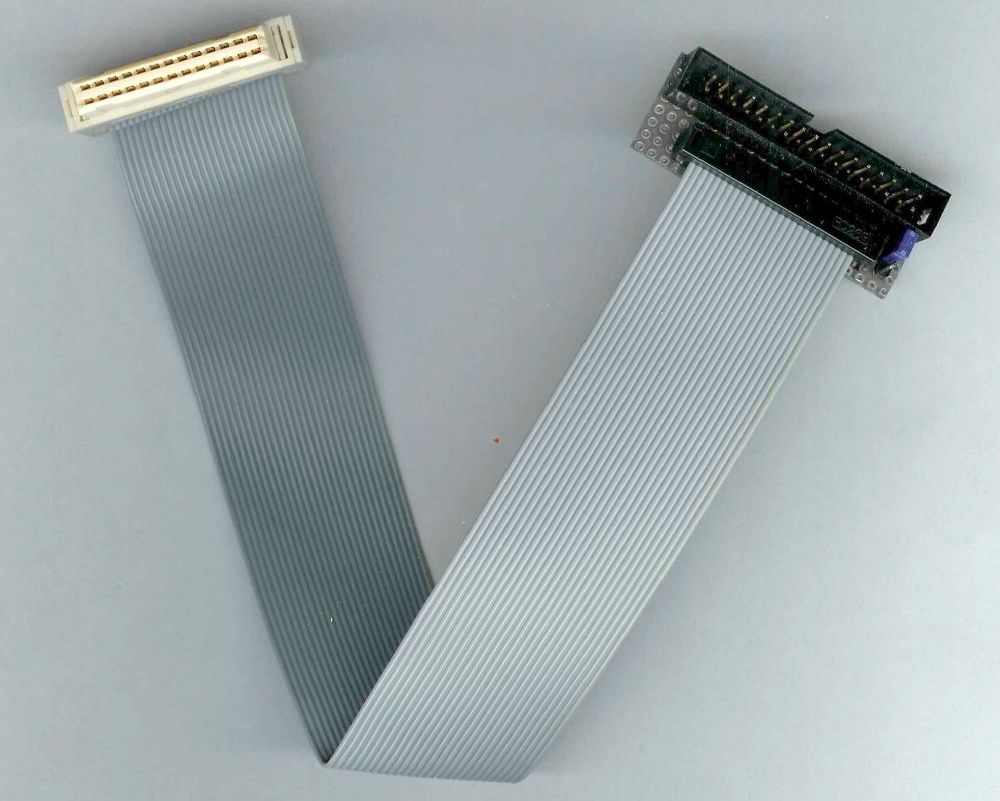

Betreibt man das SCSI-Doppellaufwerk allein oder hinter einem FLOPPY-DISK-DRIVE, kann der Ausgangssteckverbinder im Adapter entfallen. Im Adapter (Bild rechts) wurde darauf verzichtet, die Länge des Kabels kann nach den eigenen Bedürfnissen angepaßt werden. Der Ausgangssteckverbinder ist ein 34poliger Wannenstecker für den Anschluß eines handelsüblichen Floppykabels (Bild ganz rechts). Die Rangierung für Laufwerk 1 und Laufwerk 2 erfolgt über Drehung des Selektsignals im Kabel.
Eine Steckbrücke (im Bild blau) ermöglicht das Umschalten der Selektsignale, wenn als erstes Laufwerk ein "FLOPPY-DISK DRIVE" benutzt wird. Die Reihenfolge der Laufwerke ändert sich.
FLOPPY-DISK-DRIVE nach dem Adapter
(gezeichnete Stellung der Steckbrücke):
Am PC-Kabel liegen damit die Laufwerke 1 und 2 (SE0 und SE1). In den nachfolgenden FLOPPY-DISK-DRIVEs stehen die Laufwerke 3 und 4 (SE2 und SE3) zur Verfügung. Der SCSI-Nummernschalter kann zur Umschaltung der Laufwerksreihenfolge (1 = 3,5"-LW, 2 = 5,25"-LW oder 1 = 5,25"-LW, 2 = 3,5"-LW) verwendet werden.
Ein FLOPPY-DISK-DRIVE vor dem Adapter
(Steckbrücke Pin 1 - Mitte):
Das vorgeschaltete FLOPPY-DISK-DRIVE ist Laufwerk 1 (SE0). Am PC-Kabel liegen damit die Laufwerke 2 und 3 (SE1 und SE2). Der Adapter weiß nicht, daß durch das davorliegende FLOPPY-DISK-DRIVE die Selektsignale um eins verschoben sind und nimmt das SE0, daß eigentlich jetzt das SE1 ist. Es ist etwas verwirrend...
Damit die Laufwerke angesprochen werden können, sind mit dem Programm
MSYSG
die entsprechenden Einstellungen vorzunehmen, das System zu aktivieren und auf die Diskette zu schreiben. Damit stehen dann die gewünschten/richtigen logischen Laufwerke auf den jetzt vorhandenen physischen zur Verfügung.
Die
Verdrahtung
der Buchsen und des PC-Floppy-Kabels zeigt auch die PDF-Datei.
Die Laufwerke im SCSI-Gehäuse müssen, wie beim PC üblich, auf
DS1
gejumpert sein!
