Monitor robotron K7222.13/23/25
Dokumentation
Betriebsvorschrift
551,589 Bytes
01. 05. 2009
Technische Beschreibung
150,975 Bytes
04. 05. 2009
Serviceschaltplan
(in Arbeit)
33,967 Bytes
27. 08. 2015
Die Hochspannungswickel der Zeilentrafos sind sehr ausfallgefährdet. Es gibt plötzlich auftretende Totalausfälle und schleichende Ausfälle, die sich durch einen starken Essiggeruch bemerkbar machen. In beiden Fällen wird der Monitor unbrauchbar, Ersatz ist kaum zu beschaffen und hat dieselben Eigenschaften.
Ein Eigenbau scheitert am hohen Aufwand:
Man muß einen geeigneten Spulenkörper auftreiben, den dünnen Kupferlackdraht und Isolierfolien beschaffen und braucht eigentlich auch eine kleine Wickelmaschine. Schließlich soll der neue Hochspannungswickel eine zeitlang halten und aus diesem Grunde empfiehlt sich, die fertige Spule im Vakuum zu tränken. Man braucht also außerdem Tränklack und eine Vakuumpumpe.
Hier soll in Zukunft eine Anleitung entstehen.
In der Zwischenzeit hat Daniel Auerbach seine Erfahrungen als Anleitung zu Papier gebracht und sind in der untenstehenden PDF-Datei nachzulesen (ohne Gewähr).
Bau einer Hochspannungswickels
2,340,150 Bytes
26. 04. 2015
Beim Monitor von Reikotronik muß nichts verbessert werden. Seine Zeilentrafos sind nicht ausfallgefährdet. Erkenntlich ist der Monitor am Kupferband, das von außen sichtbar ist:

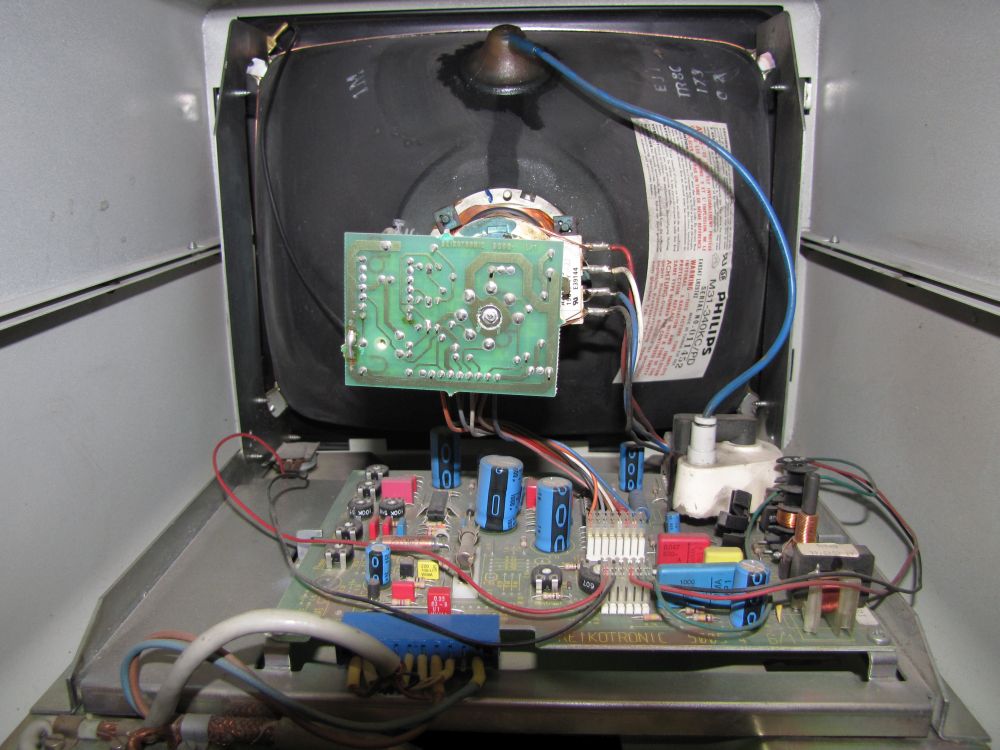

Reikotronikmonitor geöffnet

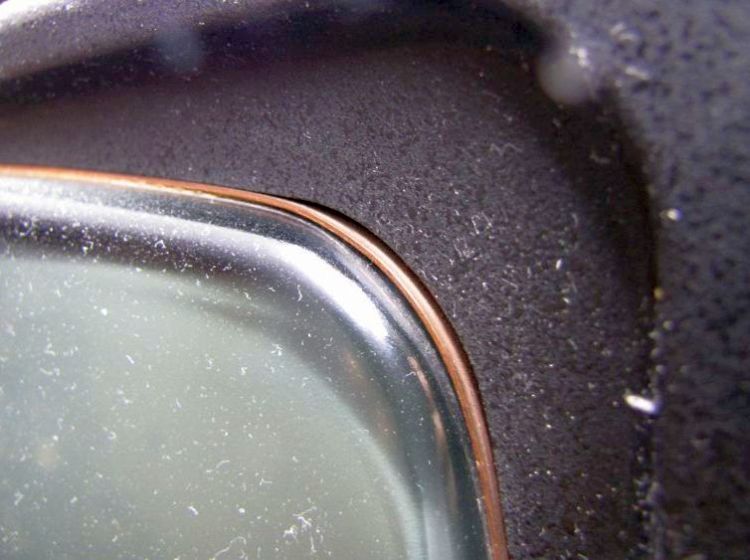

Kupferband von außen sichtbar
