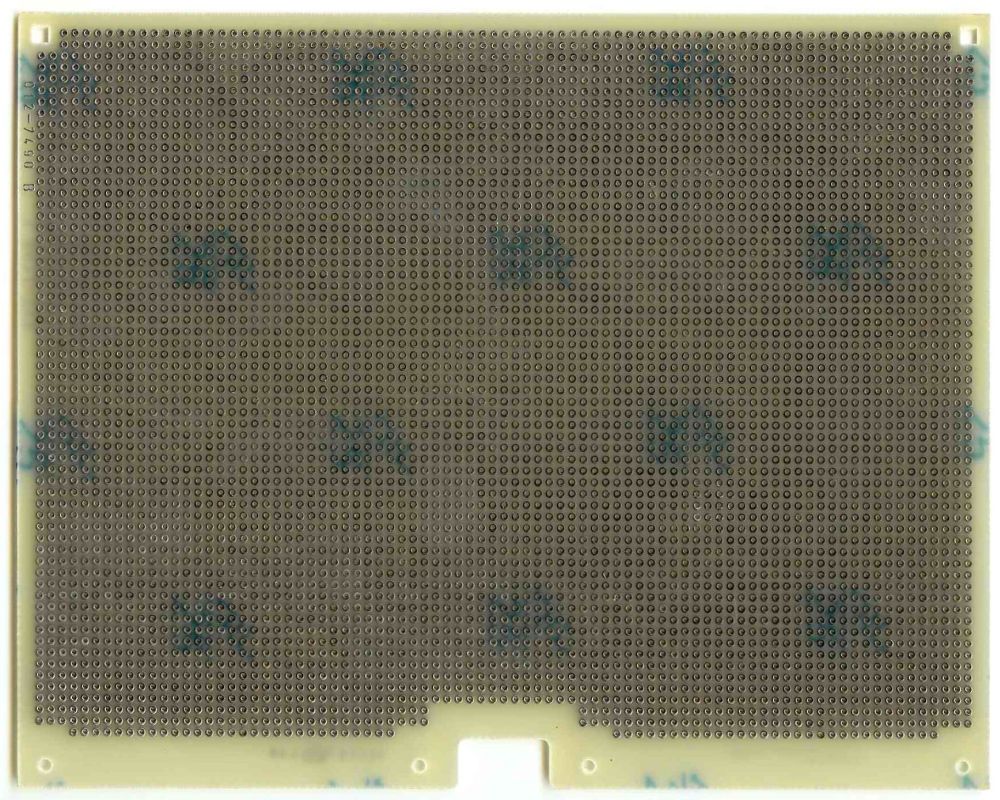

Prototypenkarte: Daten für die Herstellung einer Prototypenkarte für K1520-Systeme: Die Prototypenkarte 012-7490 ist eine durchkontaktierte Lochrasterplatine im Raster von 2,5 mm. Sie eignet sich zum Aufbau von Testschaltungen insbesondere für K1520-Systeme. Im Bild rechts ist ein Original aus DDR-Zeiten (Abmessungen 215 x 170 mm) zu sehen. Mit der vorliegenden Dokumentation ist die Herstellung von Platinen bei einem beliebigen Hersteller möglich, da die Gerberdaten hier bereitgestellt werden. Heute (04.12.2016) kosten Platinen bei einem europäischen Hersteller (Netto, ohne MWSt und Versand): Oberfläche Stückzahl Preis/Stück HAL bleifrei 10 19,03 €     " 20 13,81 €     " 30 11,72 € chem. Gold 10 20,93 €     " 20 15,19 €     " 30 12,89 € HAL Blei/Zinn 10 22,26 €     " 20 15,88 €     " 30 12,03 € Das ist nur eine Information für eventuelle Nachnutzer. Hier werden keine Anfragen entgegengenommen. Dokumentation Dateigröße Datum Leiterplattendokumentation 971,870 Bytes 03. 12. 2016 Gerberdaten im ZIP-Archiv 26,524 Bytes 03. 12. 2016

Letzte Bearbeitung: 04. 12. 2016
