Heimcomputer Z9001, KC85/1, KC87
Service und Reparatur
Dauertest-Modul:
Hinweis: Dateien mit der Länge 0 Bytes sind in Arbeit.
Test im Prüffeld und im Service
Im Prüffeld und für den Reparaturfall beim Service sind mindestens folgend aufgeführte Geräte, Hilfsmittel und Programme erforderlich:
Oszillograf
ext. Stromversorgung
Multimeter
Signaturanalysator "
robotron 31020
ASA (Anschlußsteuerung zum Signaturanalysator (ASA 535 225.0), (
gilt als verschollen,
Doku vorhanden)
(Die ASA ist eine bestückte Leiterplatte im K1520-Format ohne Gehäuse.)
das Servicetestprogramm "2E11" im 1K-EPROM mit 11 Testprogrammen (
gilt als verschollen
)
Prüfstecker für X2 und X7
Signaturtestprogramm Nr. 12 für Zusatz-RAM
Prüfmodul (EPROM-Modul) "LPRO" für den Gesamttest
Dokumente, Programme, Firmware
Reparaturanleitung für Z9001
153,021 Bytes
05. 05. 2011
Beschreibung ASA
122,178 Bytes
09. 10. 2020
ASA-Anhang
(Schaltpläne)
141,892 Bytes
18. 10. 2020
EPROM-Inhalt "2E11"
0 Bytes
03. 08. 2010
Testprogramm 12
3,433 Bytes
04. 02. 2011
EPROM-Inhalt "LPRO"
Version 1.5
6,144 Bytes
03. 08. 2010
EPROM-Inhalt "LPRO"
Version 1.6
6,144 Bytes
07. 04. 2014
Bilder vom "LPRO"
ROM-Modul
mit LPRO bestückt

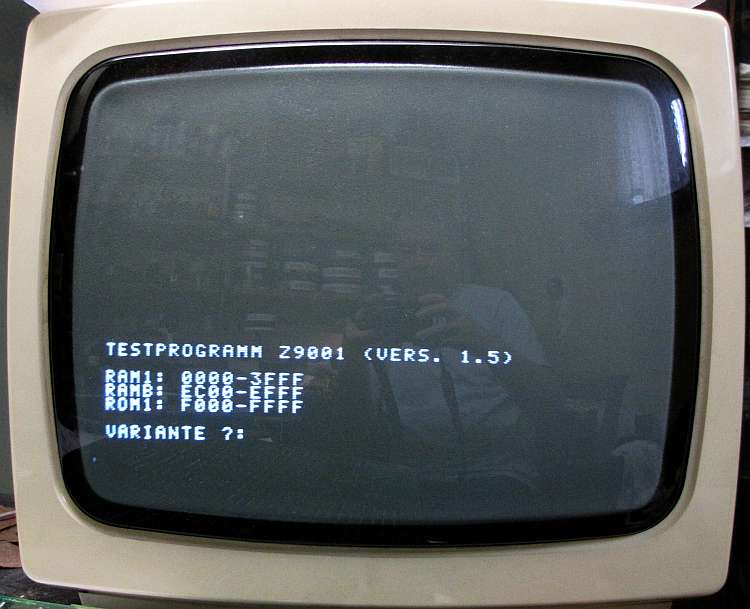

Startbildschirm

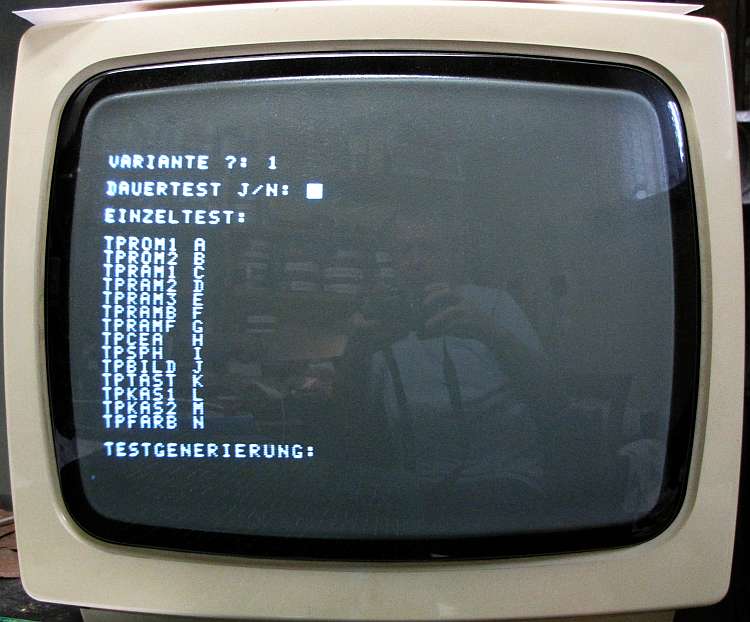

Manuelles Menü

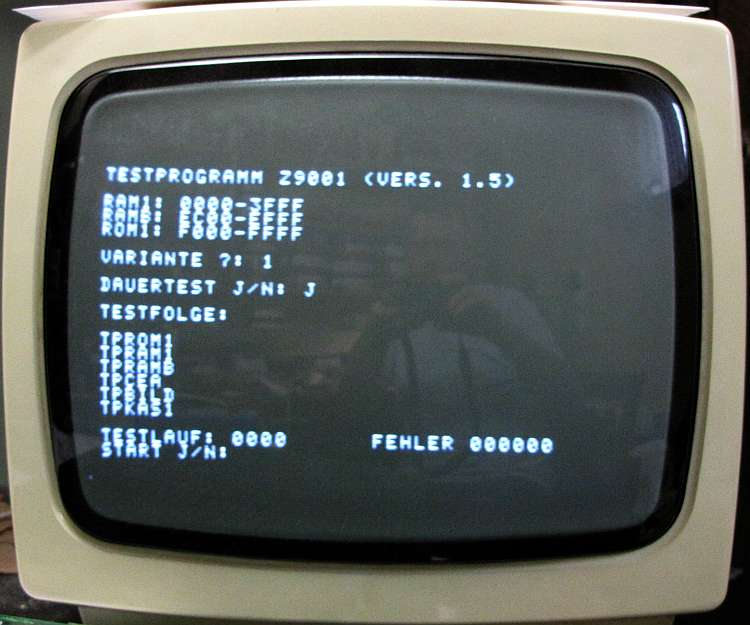

Dauertestmenü

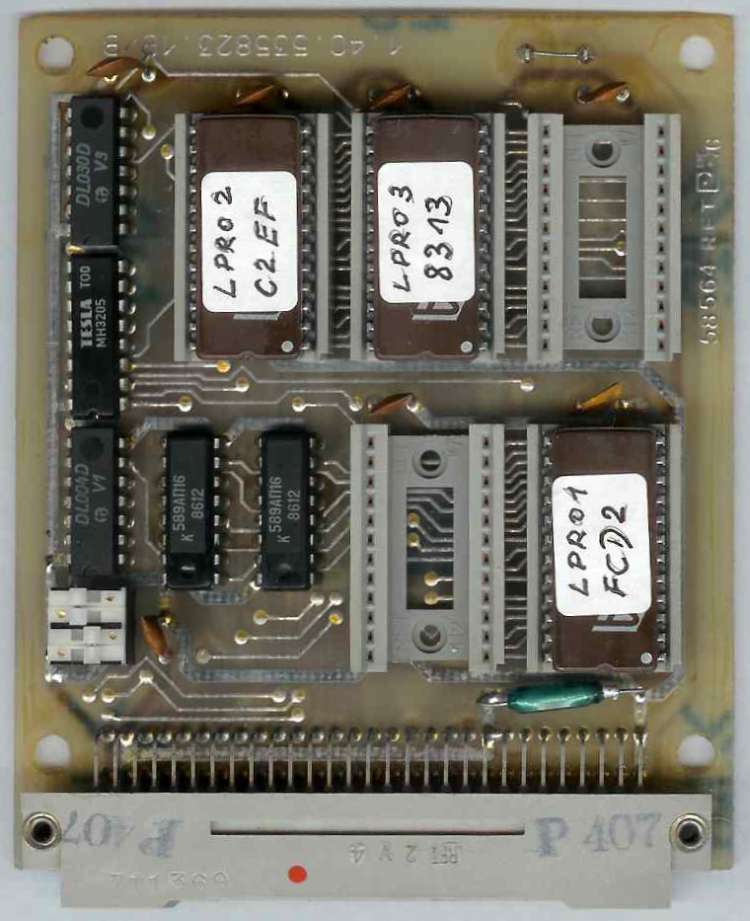

Die drei EPROMs mit dem Programm "LPRO" werden, wie im Bild ersichtlich, in ein ROM-Erweiterungsmodul gesteckt und der Adreßbereich 8000H - A7FFH mit den DIL-Schaltern eingestellt. Das Programm selbst liegt ab 8800H und wird mit dem Aufruf "LPRO" am Prompt gestartet. Es kann auch in den RAM geladen werden.
Das Programm läuft ohnehin nur auf einem bereits funktionierenden Rechner! Man kann aber die RAMs ausführlich prüfen.

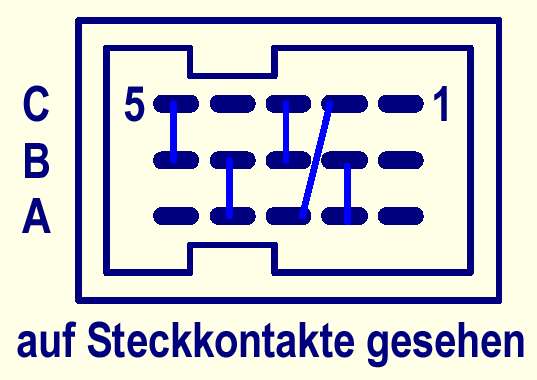

Ein Kurzschlußstecker am 15poligen User-Port ermöglicht den Test der User-Port-PIO.
Verbindungen
5B - 5C
4A - 4B
3B - 3C
3A - 2C
2A - 2B
Die Reparaturanleitung wird demnächst um die fehlenden 31020-spezifischen Anteile ergänzt werden.
Wer noch die ASA oder Unterlagen zur ASA oder die verschollenen Prüfprogramme besitzt oder weiß, wo diese noch existieren, tut ein gutes Werk, wenn er sich meldet.
Dann können auch diese letzten fehlenden Beschreibungen den Aufbau einer kompletten Prüfumgebung und mir damit eine einfachere Reparatur ermöglichen.
Dauertest-Modul (FTEST)
Schaltung, Lageplan, Leiterbild des Adapters
Schaltplan
13,081 Bytes
07. 05. 2008
Lageplan
55,597 Bytes
06. 05. 2008
Leiterbild
65,262 Bytes
06. 05. 2008
EPROM-Inhalt
EPROM
2,048 Bytes
04. 04. 2008
Bilder

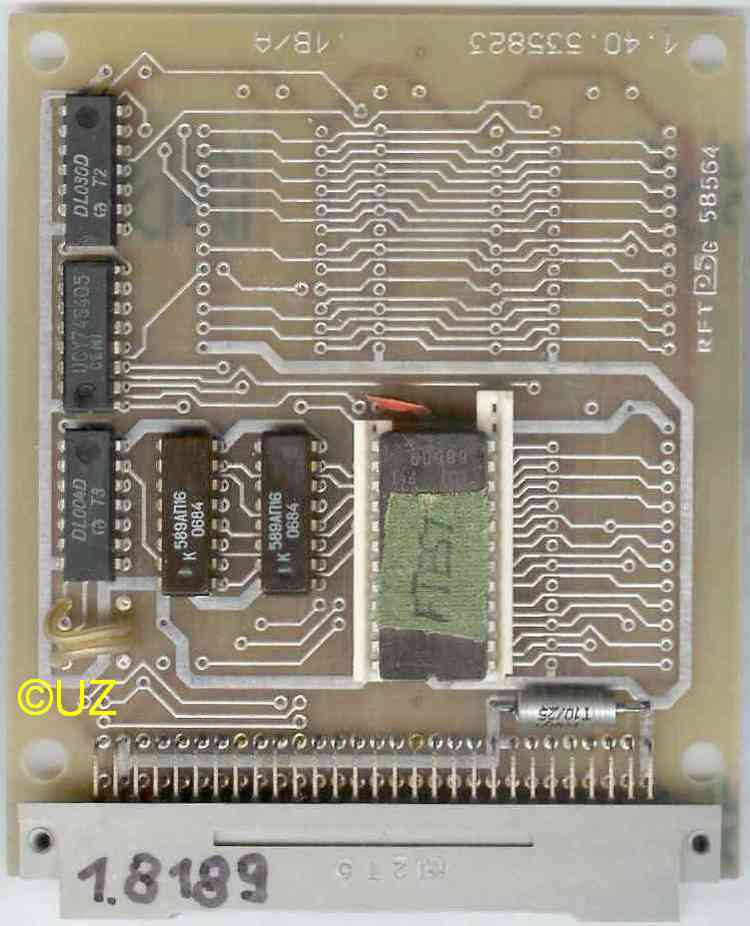

ROM-Modul

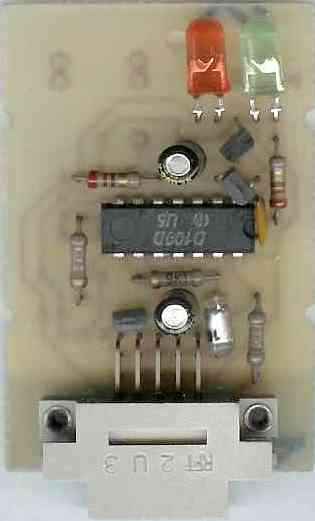

Adapter

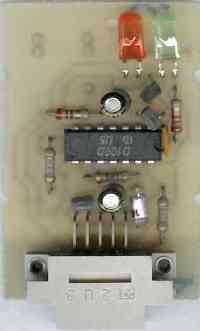

Adapter B-Seite

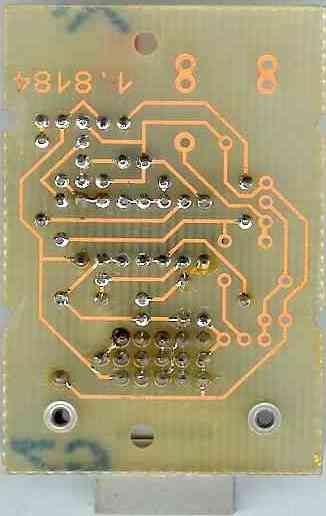

Adapter L-Seite

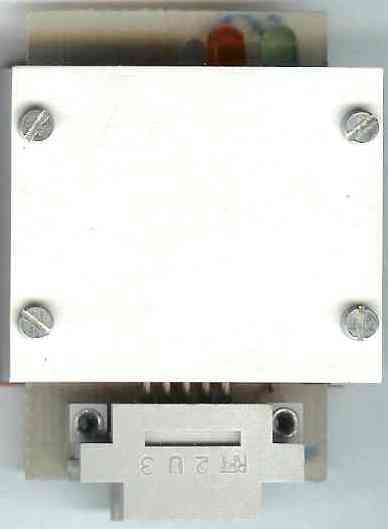

Für den Dauertest der Kleincomputer (Dauer-Funktionstest) gab es in der Fertigung ein Prüfmodul. Das war ein EPROM-Modul mit einem 2716 bestückt. Der EPROM enthielt das Testprogramm "FTEST" (Frühausfalltest, Adreßbereich 8000H-87FFH). Am Userport des Z9001 wurde weiterhin ein Prüfadapter angesteckt. Die Ausgaben erfolgten auf den Bildschirm und zusätzlich blinkten zwei LEDs am Adapter.

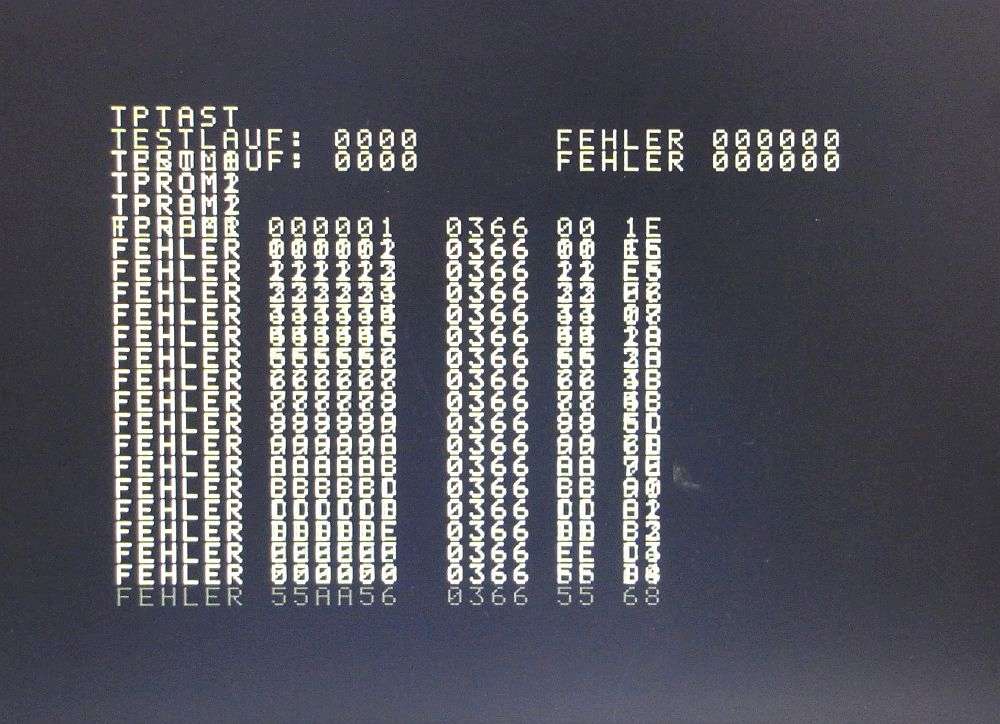

Rechts ein Bildschirmausdruck vom Test eines KC87 mit defektem Muxer, der ungefragt intern Adressen verbindet. Unglücklicherweise rollt der Bildschirm gerade.
___
Dank an Andreas W. (Dresden-Klotzsche) und Gunar H. (Zeithain).
Letzte Bearbeitung: 30. 07. 2023
