Heimcomputer Z9001, KC85/1, KC87
Z9001-Modul:


Einsatzgebiet:
Dieser Modul paßt bei geschlossener Abdeckung in den Modulschacht. Er ist damit ideal für die Vorführung eines Z9001/KC87 geeignet.
Da die Modulabdeckung bei Einsatz normaler Module abgenommen werden muß und deswegen häufig verloren geht, kann der Rechner mit geschlossenem Schacht, also mit Modulabdeckung, betrieben werden.


Eigenschaften:
Der Z9001-Modul hat viele Eigenschaften des Kombimoduls. Weggelassen wurden die Bankanzeige und der FDC-Kontroller. Letzterer steht bei Bedarf aber als weiterer Modul zur Verfügung. Dazu muß dann leider die Modulschachtabdeckung abgenommen werden...
Der Modul enthält also eine 1 MByte große ROM-Bank, eine Rechneruhr, 64 KByte RAM und eine 402 KByte große RAM-Disk. Die Uhr und der RAM sind mit einer Lithiumzelle gestützt, so daß die Uhrzeit und die gespeicherten Daten nach dem Ausschalten des Rechners nicht verloren­gehen.
Damit alles auf die Platine paßt, wurde der SRAM-Schaltkreis auf die Rückseite verlegt. Bei Aufbau eines "Gehäuses" aus Hobbyplast- oder Acryl-Platten mit Senkschrauben wird die Modulhöhe nur um einen Millimeter überschritten.
Die Firmware entspricht bis auf die Startmeldung der Firmware des Kombimoduls, man kann auch diese verwenden (siehe Kombimodul).

Schaltung, Lageplan, Leiterbild
Schaltplan   33,178 Bytes 25. 01. 2023
Lageplan 198,469 Bytes 27. 01. 2023
Leiterbild 247,614 Bytes 27. 01. 2023
Sammelstückliste 12,908 Bytes 09. 11. 2020
Programmliste als TXT-Datei und als PDF-Datei 12,180 Bytes 02. 02. 2021
Modulbeschriftung 10,516 Bytes 02. 04. 2019

Firmware
EPROM-Inhalt V1902PM neue Startmeldung (sonst wie Kombimodul) 1,048,576 Bytes  20.06.2024, 17:11
OUT_K.EQN GAL-Logik - OUT-Erzeugung (wie Kombimodul) 1,201 Bytes 30.03.2015
OUT_K.JED GAL-Inhalt - OUT-Erzeugung (wie Kombimodul) 775 Bytes 29.03.2015
ADRW_K.EQN GAL-Logik - Adreßwandler (GAL20V8) (wie Kombimodul) 1,928 Bytes 11.09.2015
ADRW_K.JED GAL-Inhalt - Adreßwandler (GAL20V8) (wie Kombimodul) 1,588 Bytes 10.09.2015
ADRW_K22.EQN GAL-Logik - Adreßwandler (GAL22V10) (wie Kombimodul) 1,931 Bytes 11.04.2019
ADRW_K22.JED GAL-Inhalt - Adreßwandler (GAL22V10) (wie Kombimodul) 2,028 Bytes 11.04.2019

Bilder
Startmeldung Modul B-Seite Modul L-Seite, ohne SRAM Modul komplett Modul im Schacht

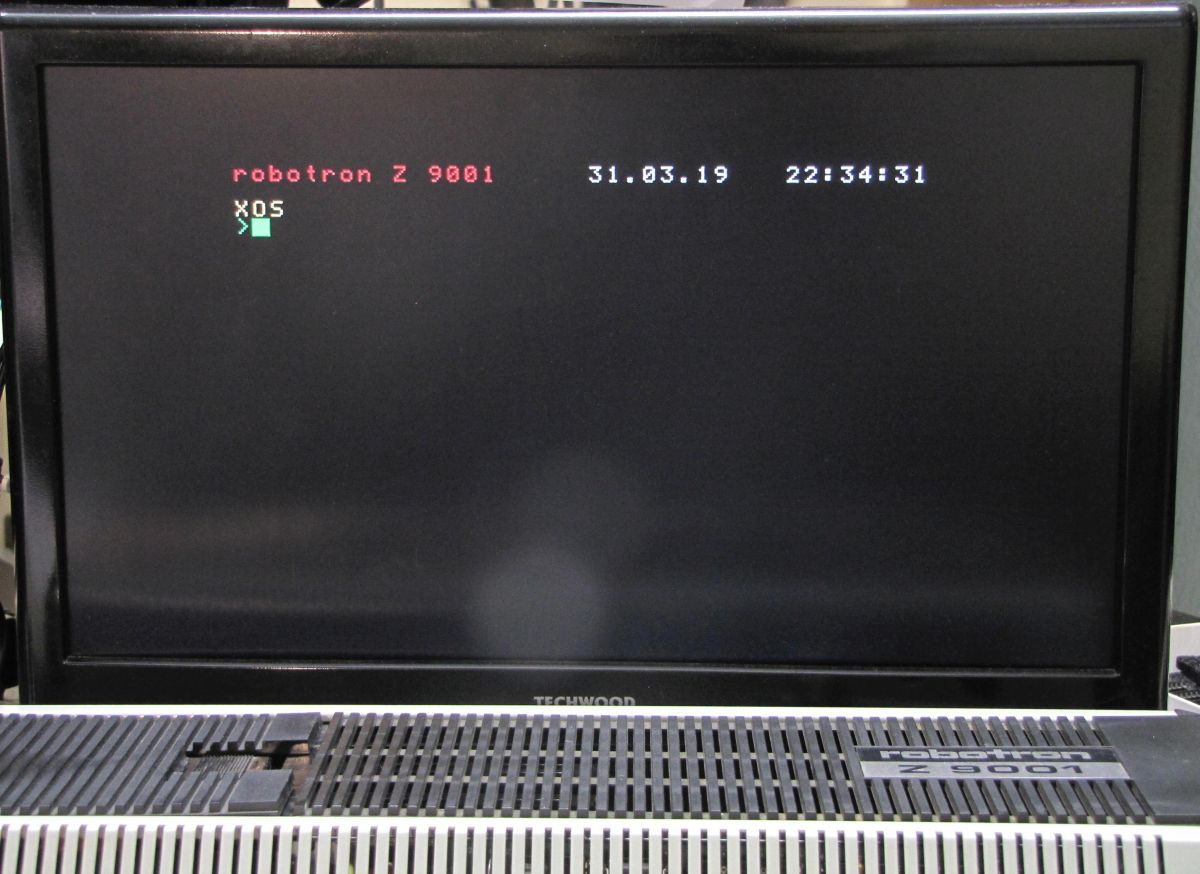

Modul im Z9001 mit Start-
meldung

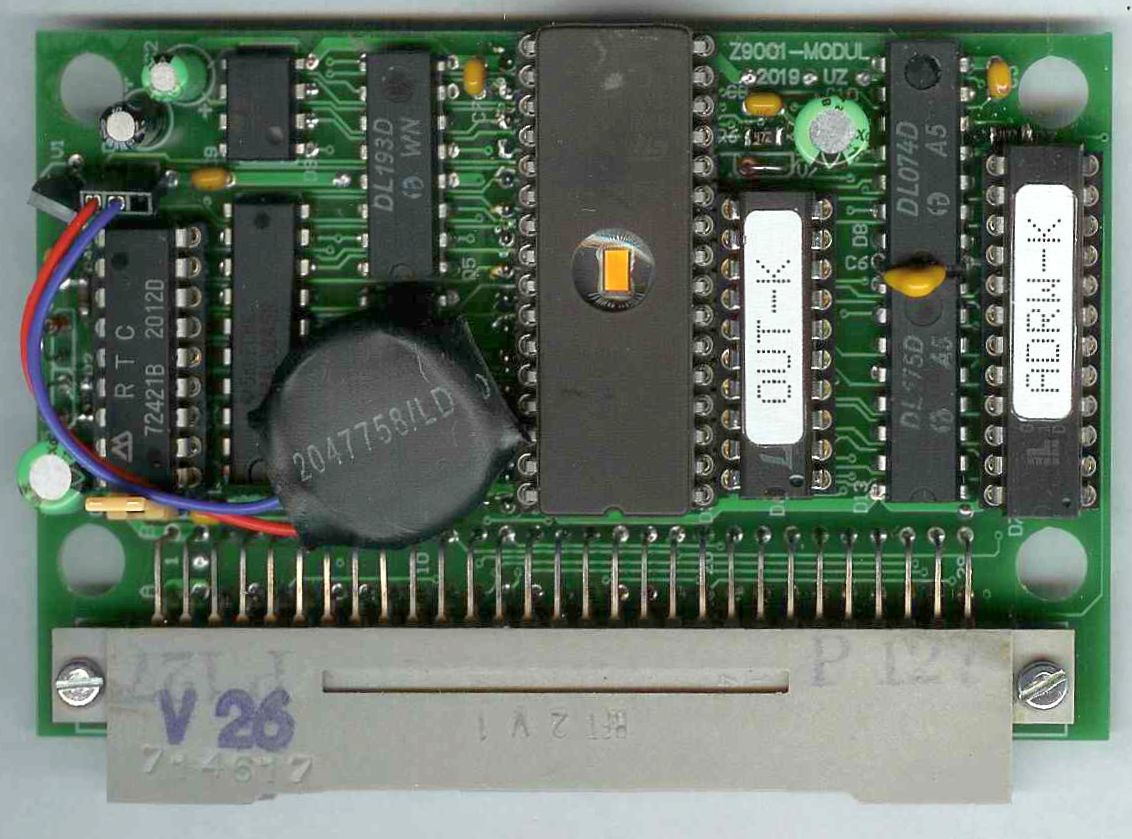

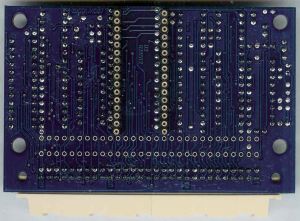

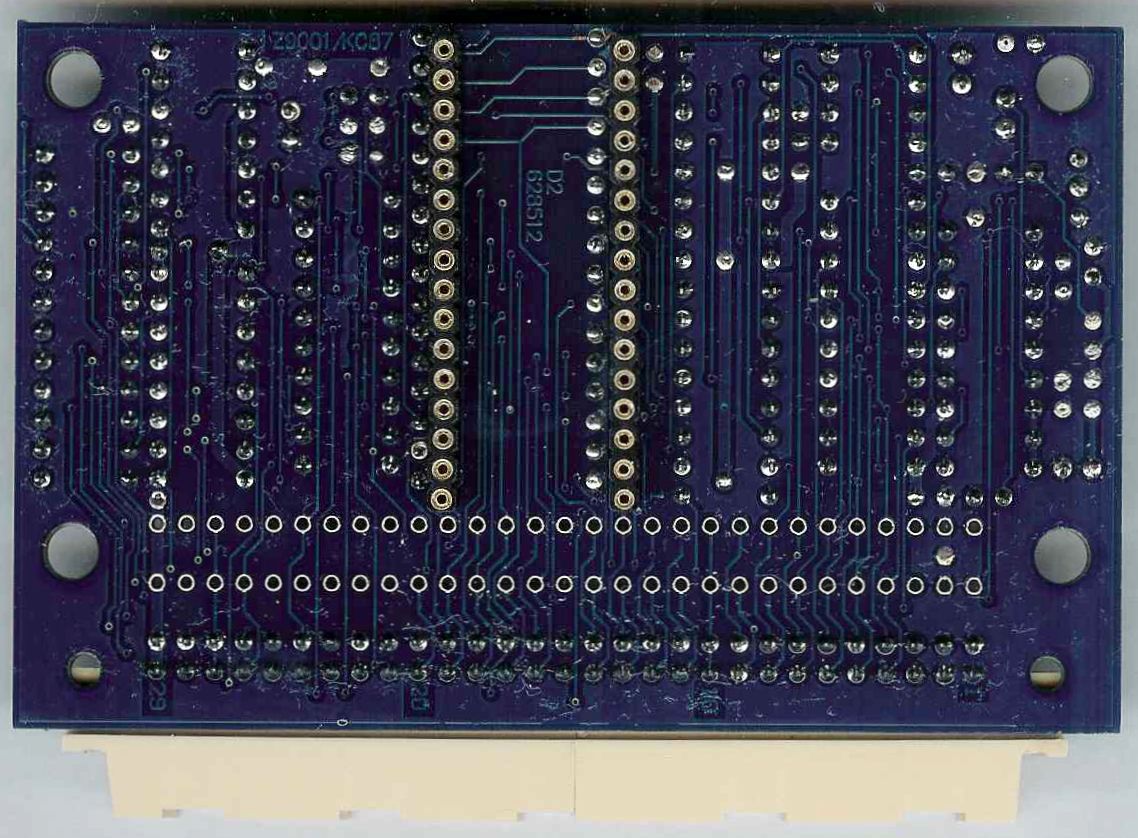

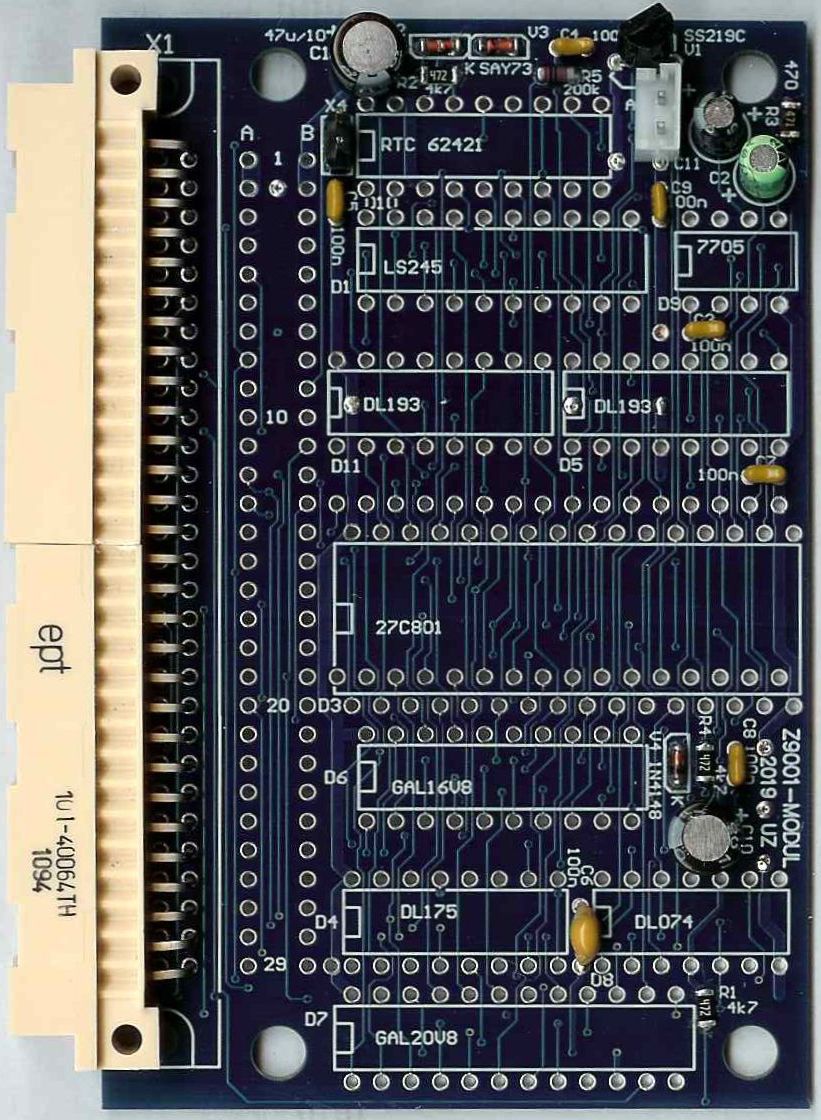

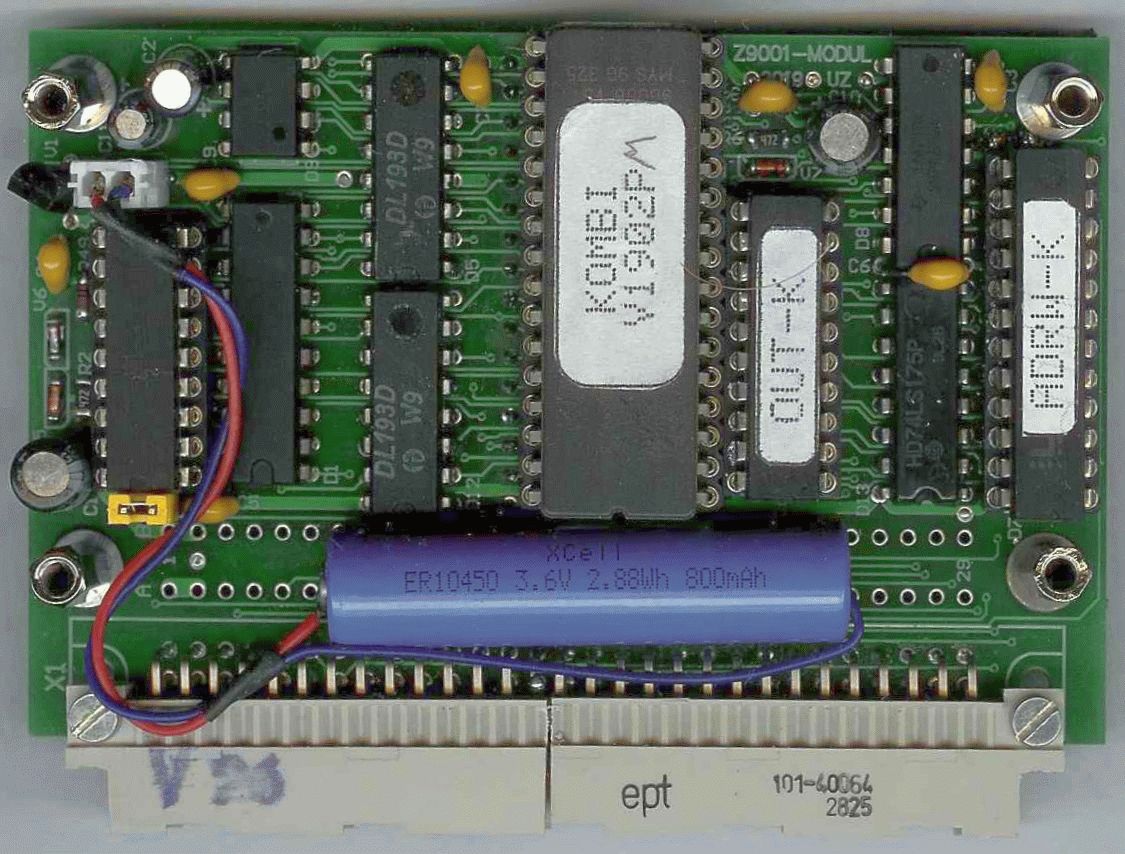

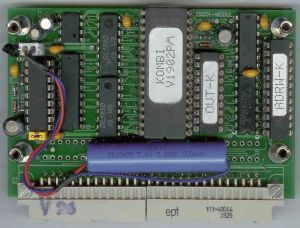

 Modul B-Seite Modul L-Seite, ohne
SRAM

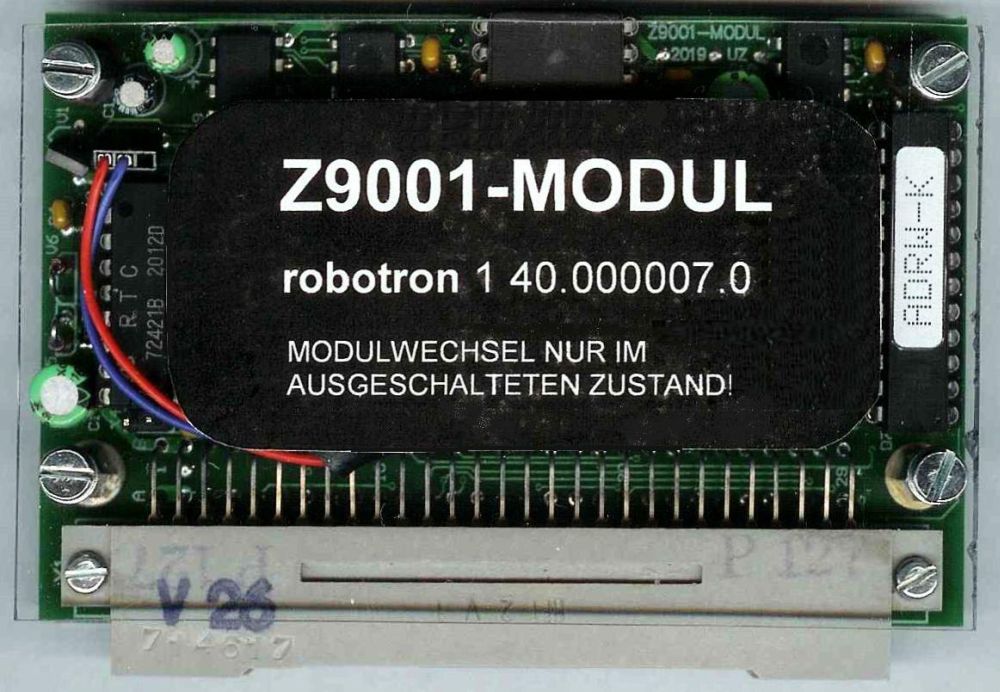

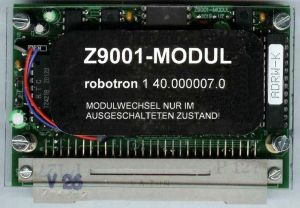

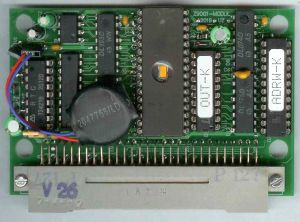

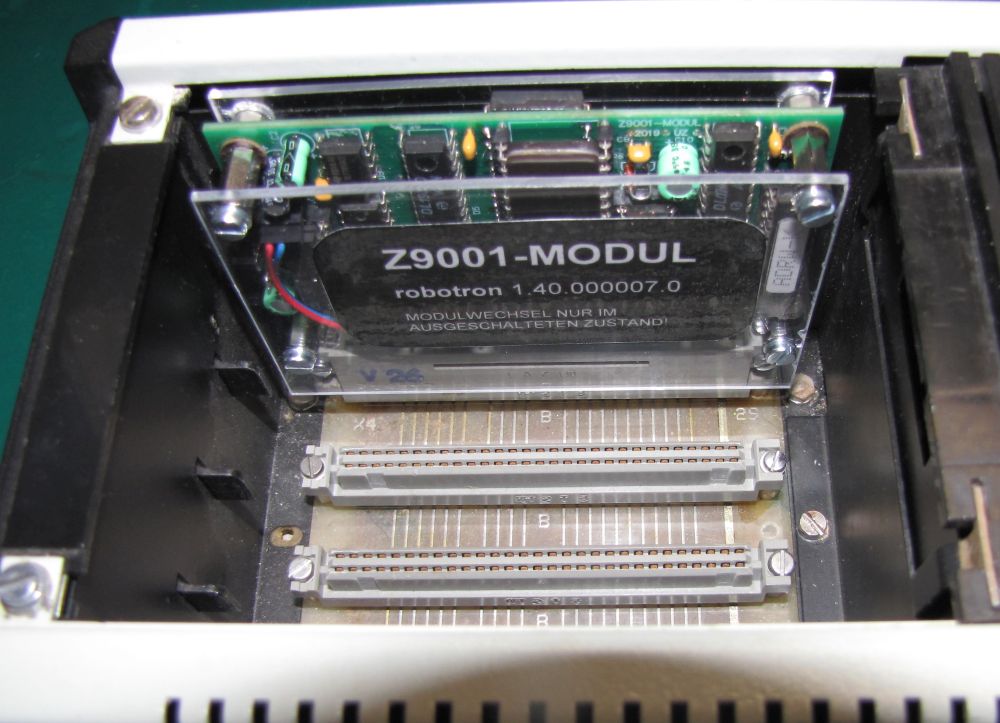

 Modul komplett Modul im Schacht
Leerplatine und Bestückungsablauf

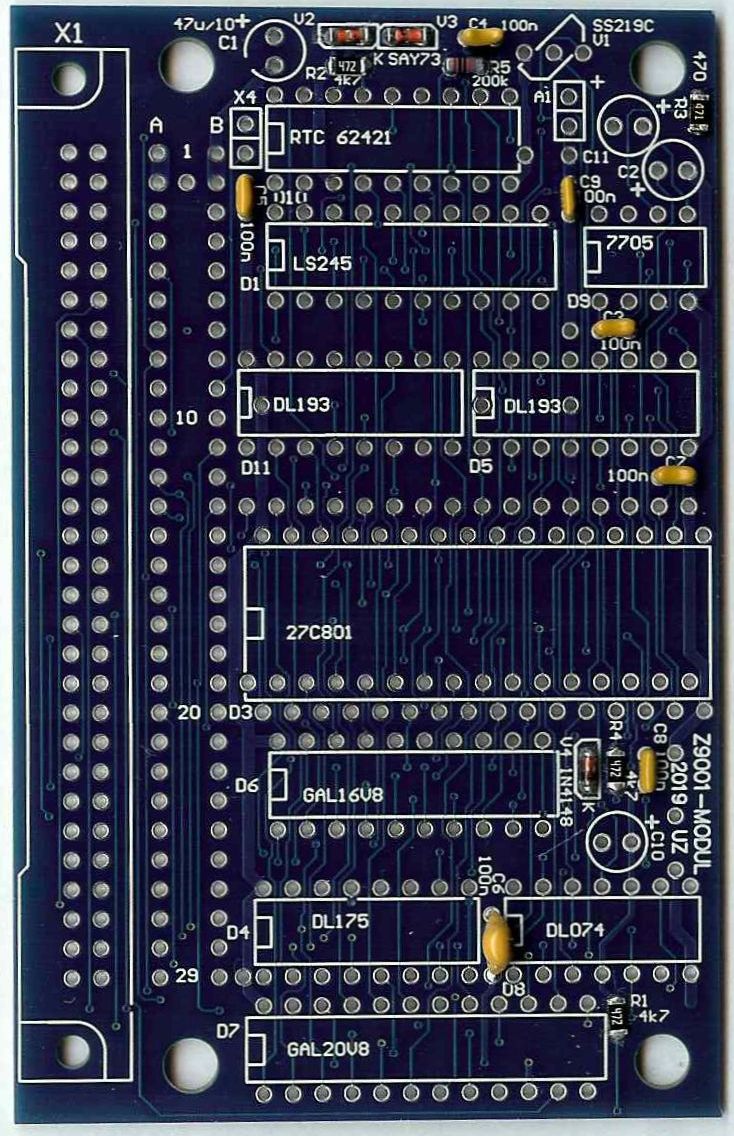

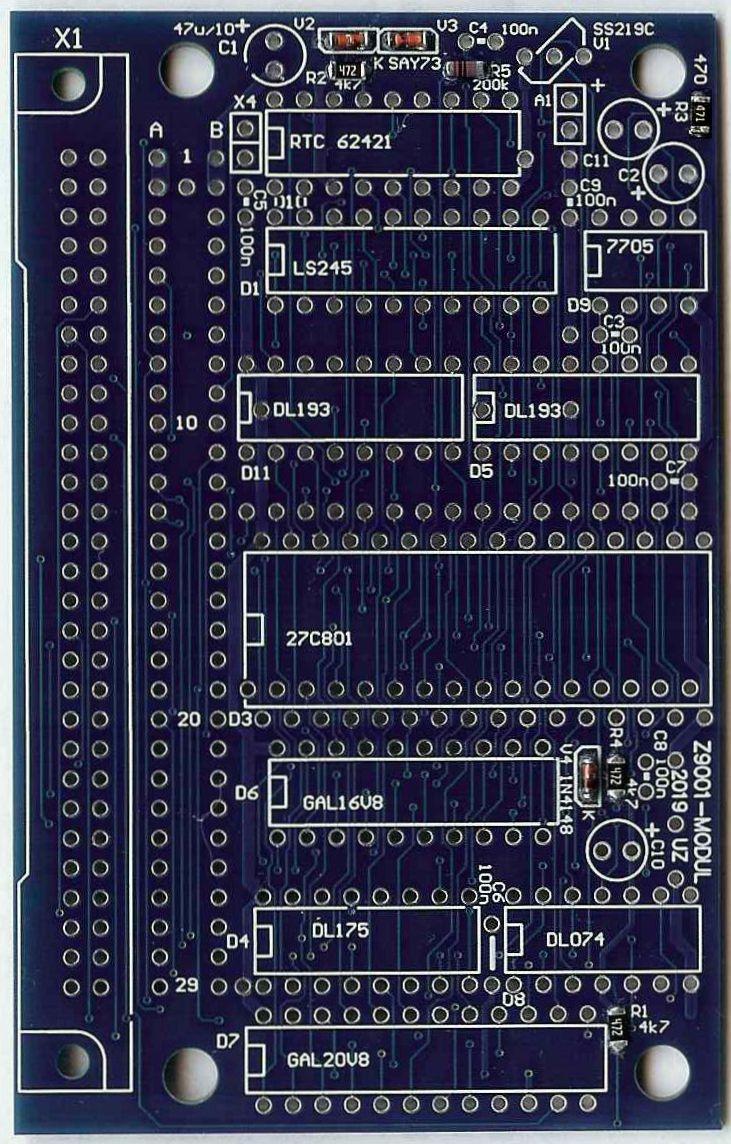

Leerplatine B-Seite Leerplatine L-Seite SRAM-Platine SRAM-Platine SRAM-Platine SRAM-Platine SRAM-Platine

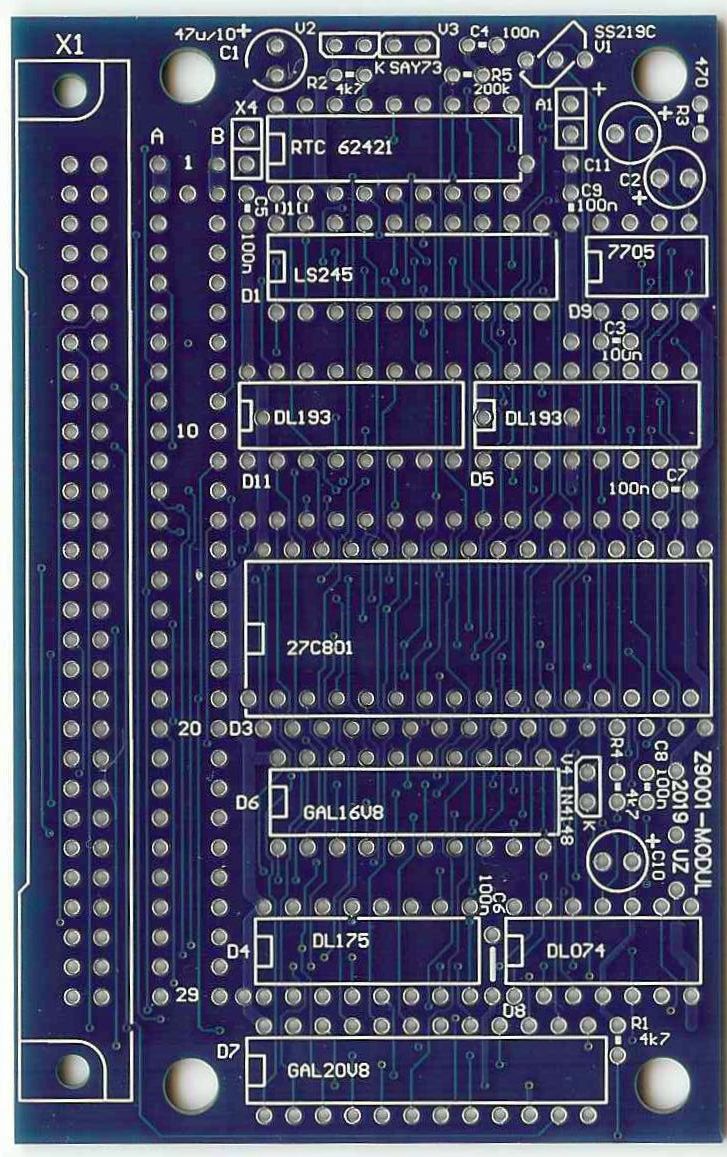

Leerplatine
B-Seite

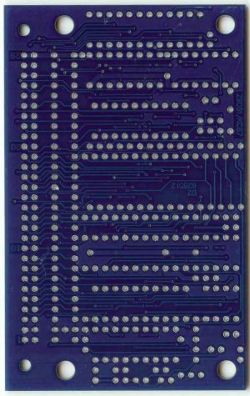

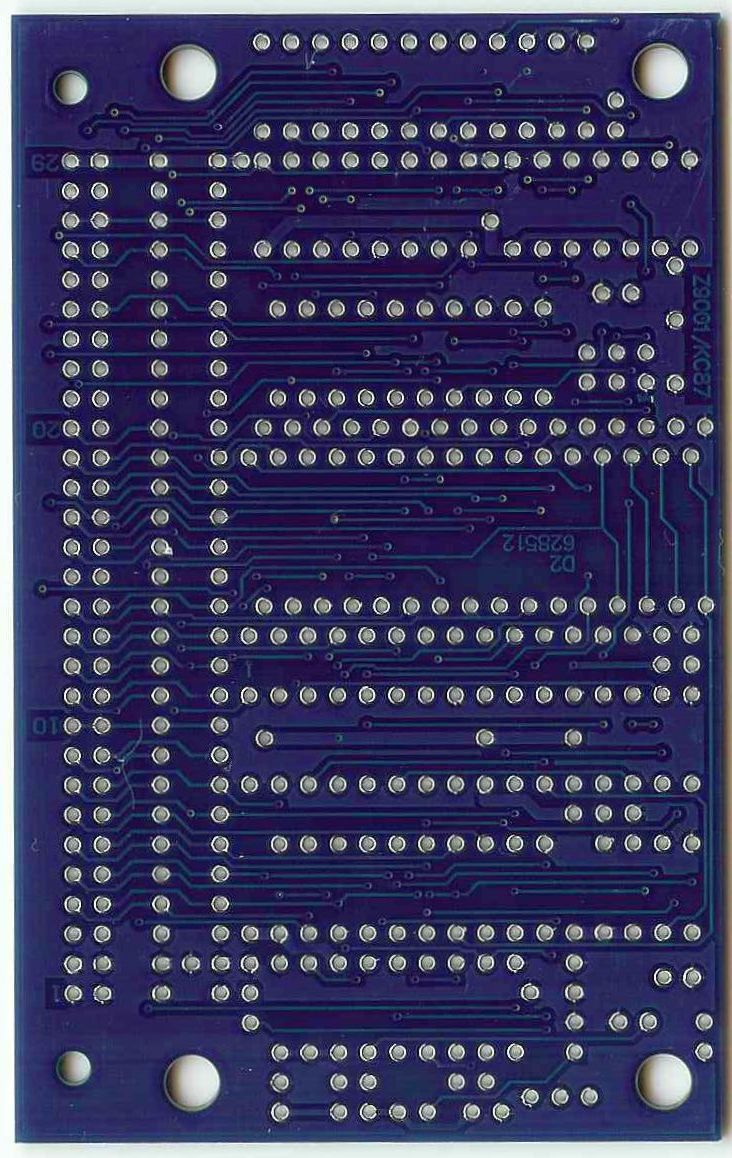

  Leerplatine
  L-Seite
SMD
bestückt
  Blockkondens.
  bestückt

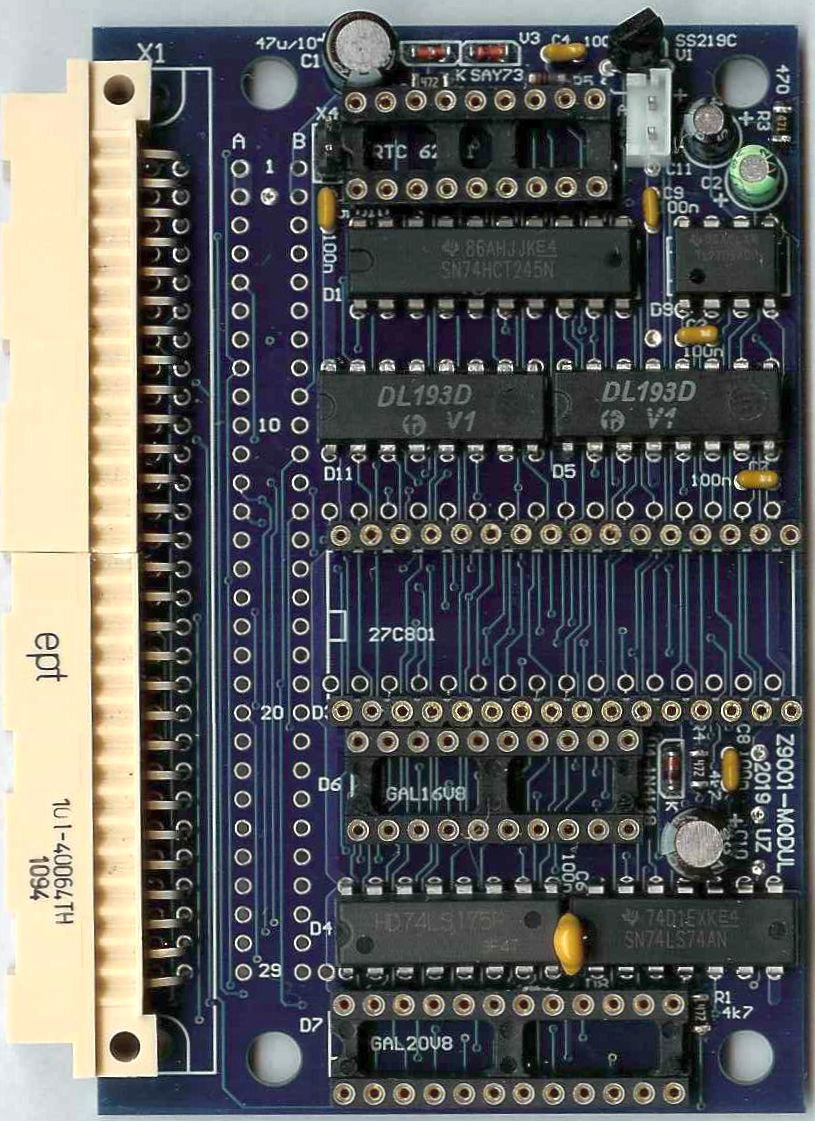

Durchstecker
bestückt
  IS u. Fassungen
  bestückt

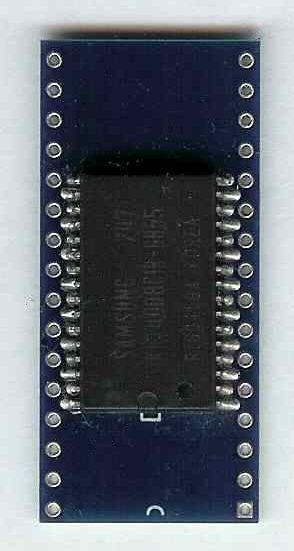

SRAM-Platine

Aufbauhinweise:
Der Modul war ursprünglichst für den Eigengebrauch vorgesehen. Auf der Unterseite der Abdeckung stören die runden Noppen etwas und müssen gegebenenfalls entfernt werden (abkneifen oder abfräsen). Der SRAM kann auf eine Fassung gesteckt oder direkt eingelötet werden.

Bei Einsatz eines SRAM-Schaltkreises in SMD-Technik sinkt die Bauhöhe auf der Rückseite nicht unerheblich. Dadurch wird der Einbau un­komplizierter. Die SRAM-Platine wird mit Drahtabschnitten über einer ca. 0,5 mm dicken Isolierscheibe direkt eingelötet. Eine Acryl-Frontscheibe mit Beschriftung sieht gut aus. Leider ist dieses Material spröde und bricht nach einiger Zeit aus (Ausnahme: echtes Plexiglas).
Es empfiehlt sich, auf der Rückseite eine Abdeckung aus Kunsstoff anzubringen, um bei Ablage des Moduls Kurzschlüsse zu vermeiden.


In der Nullserie von 10 Stück waren drei Fehler enthalten:
  1. Es fehlt die Verbindung der Stromversorgung (5PS) am Pin 32 des SRAM-Schaltkreises D2. Diese muß von Hand nach D10/18 gezogen werden.

  2. Der Widerstand R4 wurde vergessen. Er ist am besten als SMD-Widerstand auf der L-Seite von D9/5 zum danebenliegenden Masseanschluß des Elkos C2 zu legen (siehe Bild "Modul L-Seite").

  3. Die Leitungen 60H und 75H am Ausgang des OUT-K-GALs sind vertauscht. Diese Signale müssen ebenda getrennt und gekreuzt werden oder man verwendet einen GAL-Inhalt, der diesen Umstand berücksichtgt ( OUT-M0 für die Nullserie).
Schaltung, Lageplan, Leiterbild der Nullserie
Schaltplan   36,128 Bytes 27.03.2019
Lageplan 196,549 Bytes 20.03.2019
Leiterbild 252,035 Bytes 20.03.2019

Bilder der Nullserie

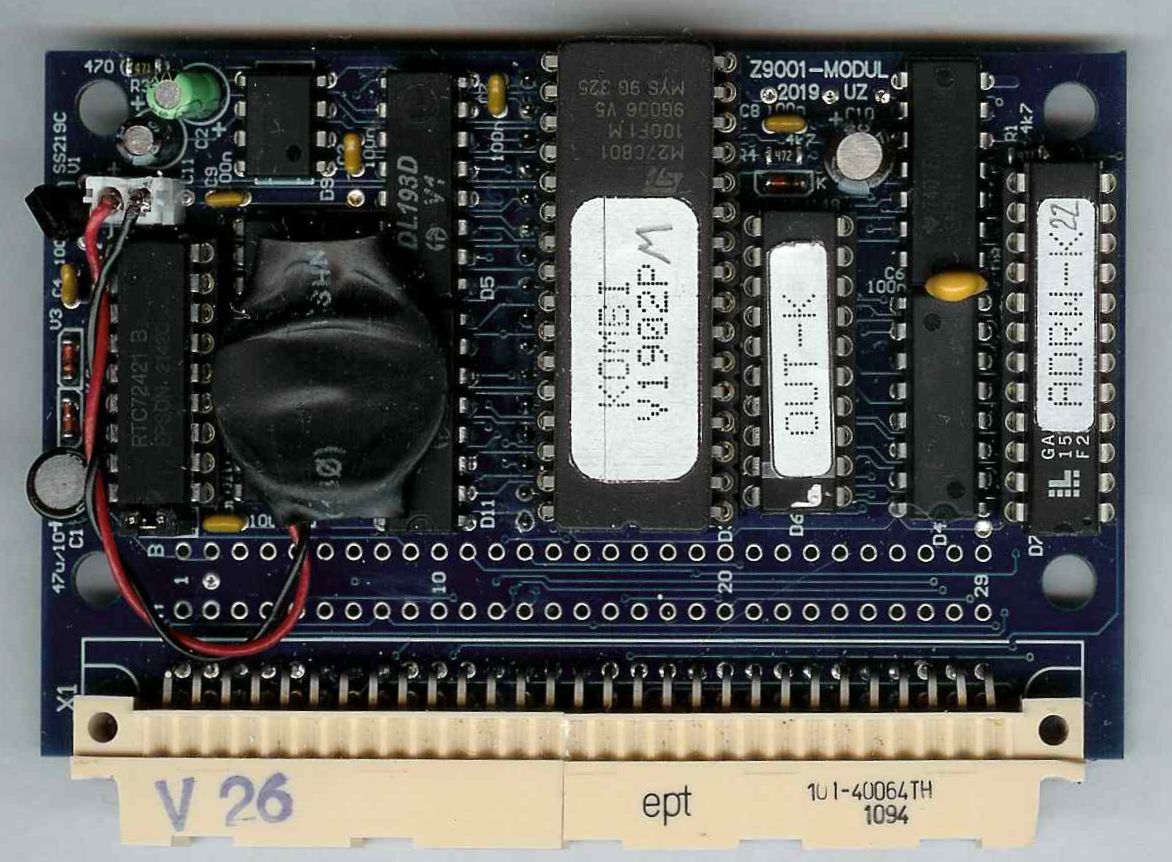

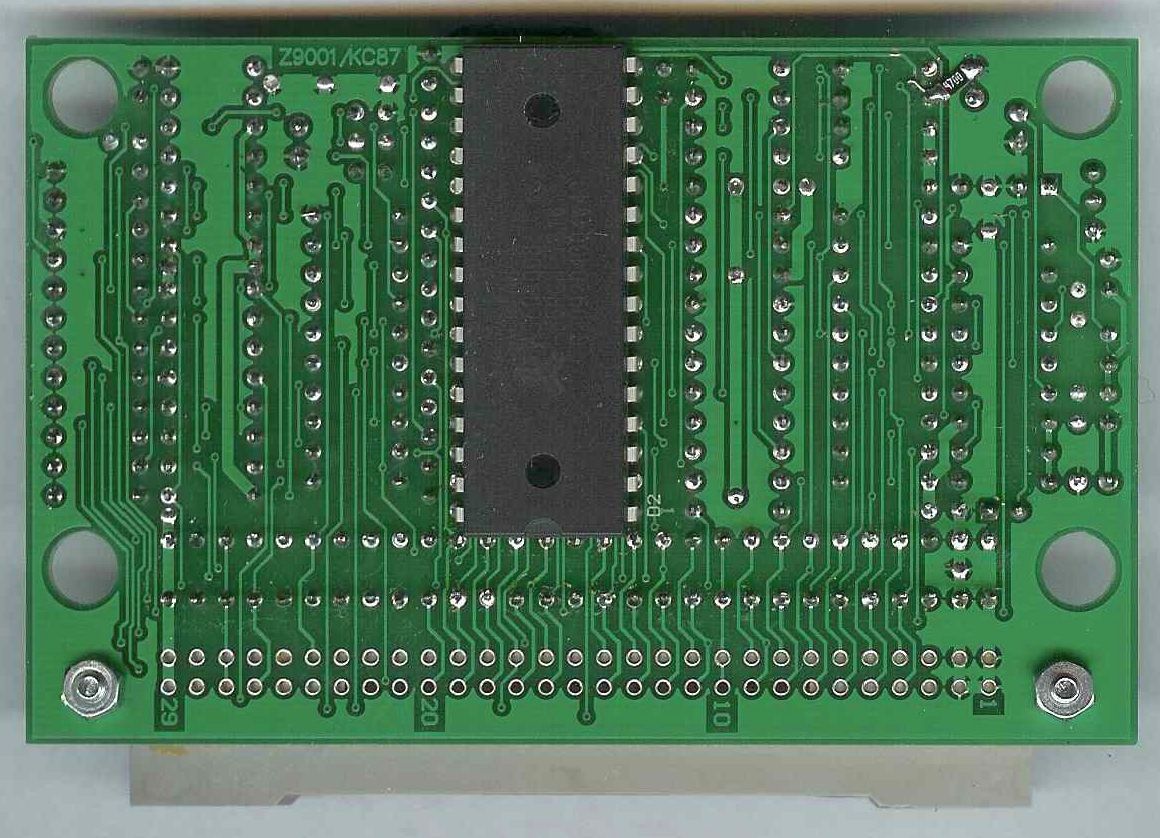

Modul B-Seite Modul L-Seite
Modul B-Seite    Modul L-Seite

Letzte Bearbeitung: 03.02.2023
