Heimcomputer Z9001, KC85/1, KC87 Farbversionen
Zusatzgerät Kleinplotter XY4131, XY4140, XY4150, XY4160 aus der CSSR:

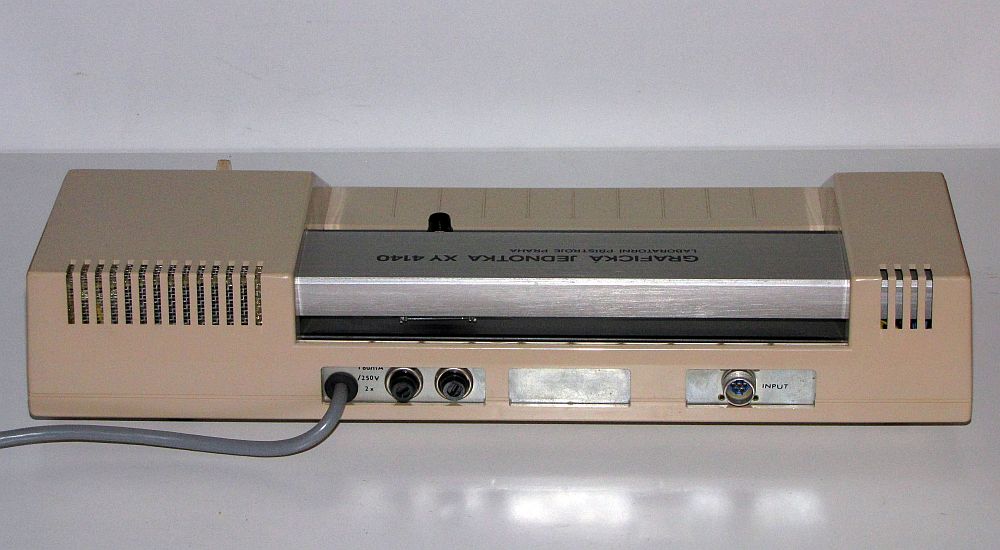

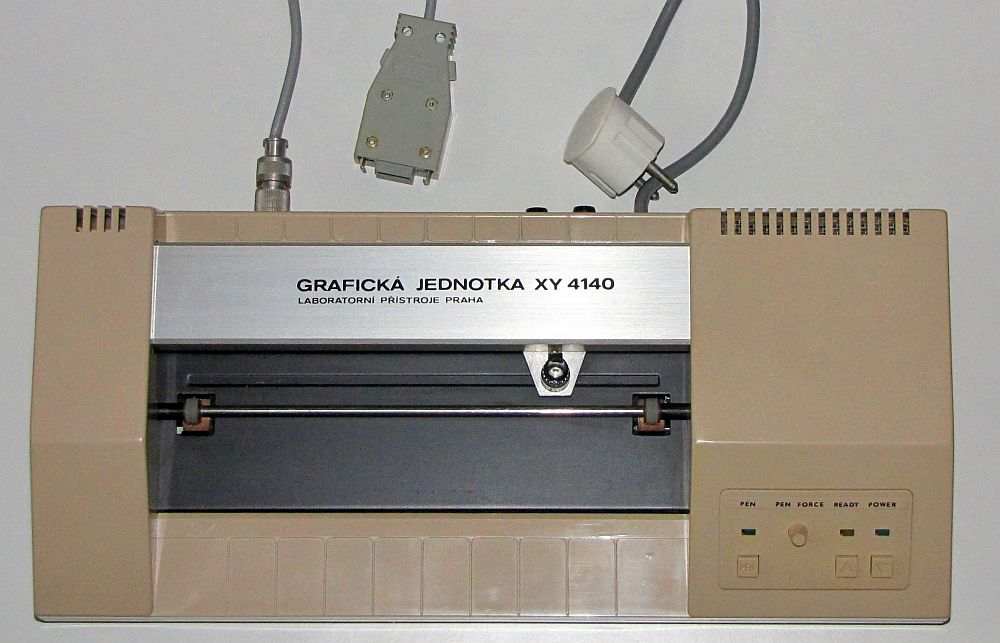

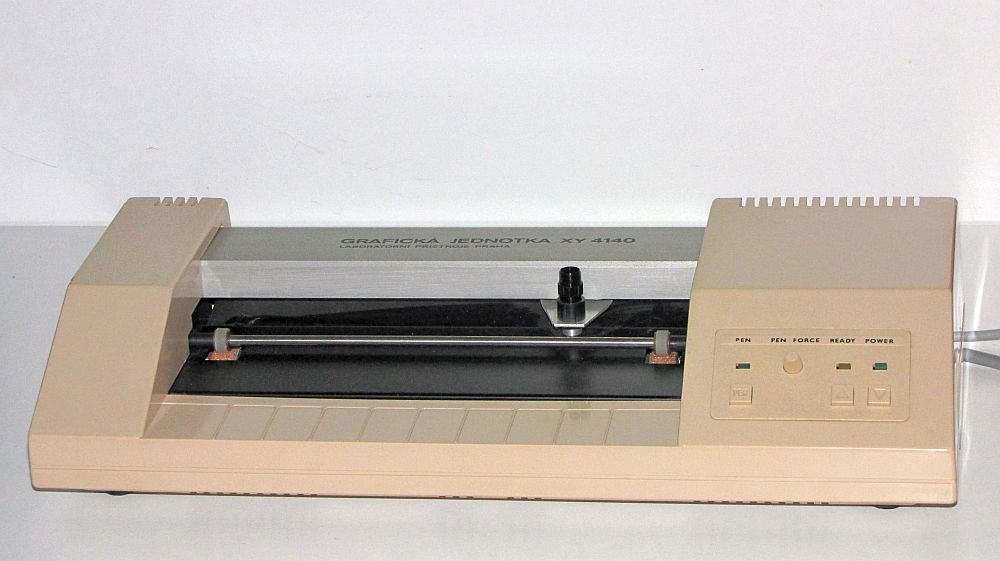

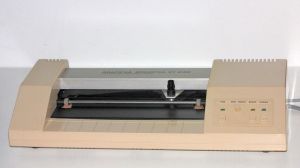

Bilder eines XY4140
Dokumentationen
Bedienungsanleitung
707,342 Bytes
03. 12. 2019
Hinweise bei Störungen
11,429 Bytes
03. 11. 2019
BASIC-Bedienungsanleitung
81,018 Bytes
01. 09. 2007
Kurzbeschreibung BASIC
10,772 Bytes
04. 11. 2019
Programme
graf.com
6,656 Bytes
09. 08. 2003
graf.zip (WAV-Datei, gezipt)
108,162 Bytes
21. 10. 2003
Allgemeines:

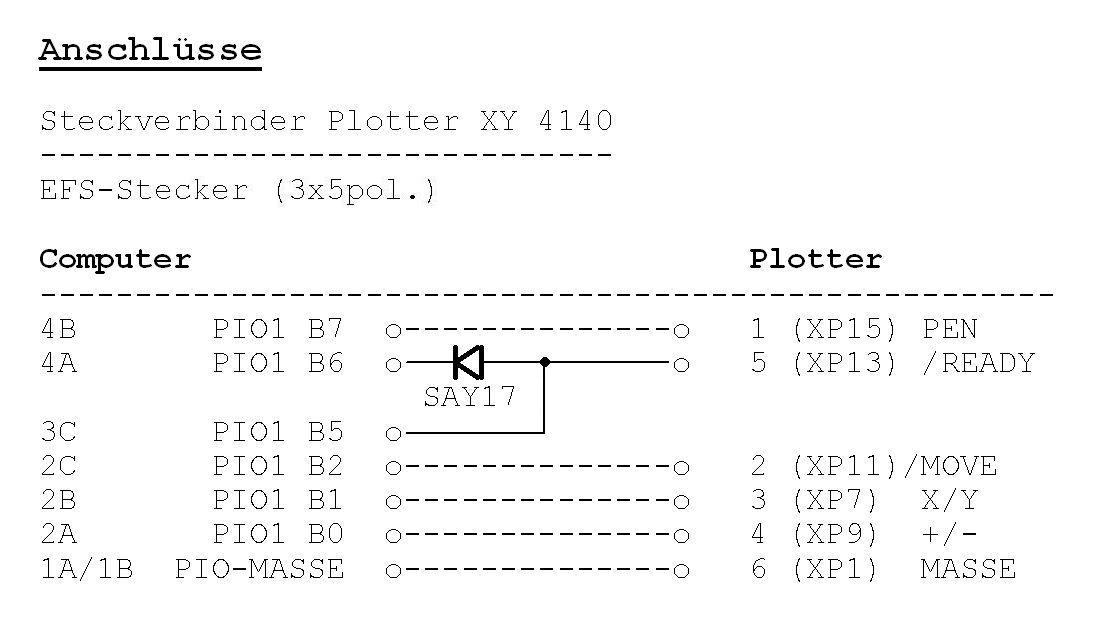

Alle oben aufgeführten Kleinplotter aus der CSSR sind für den Anschluß an den Z9001/KC87 geeignet. Das mitgelieferte Anschlußkabel verbindet den E/A-Port des Rechners (EFS 3x5pol.) mit dem Plotter (Rundstecker 6pol.).
Es wird der volle RAM-Ausbau des Rechners benötigt, also zwei RAM-Erweiterungen oder 64K-RAM- oder 64K-SRAM- oder Kombi-Modul oder manche MEGA-Module. Im Z9001 bzw. im KC85/1 muß anstelle des BASIC-Moduls
1.40.690 001.0
der PLOTTER-GRAFIK-Modul
1.40.690 033.2
verwendet werden. Im KC87 ist das PLOTTER-GRAFIK-BASIC bereits im internen BASIC-ROM enthalten.
Der weiterhin notwendige Treiber
graf.com
wird in den RAM geladen. Dummerweise hat man den Treiber nicht an das RAM-Ende gelegt. Im BASIC muß deswegen für
memory end
der Wert 32000 angegeben werden.
Mit dem Treiber
graf.com
ist der gleichzeitige Betrieb von Plotter und Grafikzusatz möglich. Zu bachten sind dabei die unterschiedlichen Koordinatenendwerte beider Geräte (Plotter: 2550x1800, Grafik: 256x192).
*) Dank an Robert H. für die Technik und Dokus
