Heimcomputer Z9001, KC85/1, KC87
4MB-RAM-Floppy-Modul (RAF2008 von Enrico Grämer) *):
Dokumentation
Schaltplan
40,243 Bytes
22. 01. 2009
Lageplan
156,373 Bytes
22. 01. 2009
Leiterbilder
199,509 Bytes
22. 01. 2009
Stückliste
8,863 Bytes
22. 01. 2009
Software
GAL-Inhalt
1,544 Bytes
07. 10. 2008
JEDEC-Datei
1,063 Bytes
07. 10. 2008
Testprogramm
14,208 Bytes
31. 05. 2003
Treiber ab Port 20/Laufwerk P:
2,432 Bytes
26. 07. 2008
Treiber ab Port 24/Laufwerk O:
2,432 Bytes
26. 07. 2008
BIC-Treiber ab Port 20
2,456 Bytes
30. 08. 2008
BIC-Treiber ab Port 24
2,456 Bytes
30. 08. 2008
Bilder
Modul bestückt
B-Seite
L-Seite
Bildschirmausgaben
Startmeldung

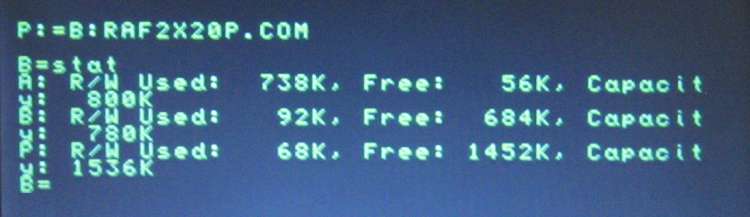

Laufwerksstatus
Der RAM-Floppy-Modul ist universell in folgenden Rechnern einsetzbar:
KC85/1, Z9001, KC87
(unter CP/A)
BIC
(unter SCPX5105)
A5120, K8915, K8924
(unter SCPX1526, aber mit anderen Treibern und Portadressen ab 88H bzw. 8CH)
Im unverbastelten Computer ist die Inbetriebnahme ohne Komplikationen möglich. Das Besondere an diesem SRAM-Modul ist seine Pufferbatterie: Rechner ausschalten, Modul abziehen, die Daten bleiben gespeichert. Dadurch ist es möglich, die wichtigsten Dienstprogramme auf
einer
Diskette immer parat zu haben, nutzen zu können und das problemlos und schnell auf allen oben erwähnten Rechnern!
Vom Modul werden im Z9001/KC87/BIC folgende mit Steckbrücken einstellbaren Portadressen, verwendet:
1. Portadreßbereich
20H - 23H
2. Portadreßbereich
24H - 27H
*)
Die Originalunterlagen, Programme und Treiber wurden von Enrico Grämer und Dirk Kahnert zur Verfügung gestellt.
