Heimcomputer Z9001, KC85/1, KC87
Modulträger:
Schaltung, Lageplan, Leiterbild
Schaltplan
25,298 Bytes
16. 01. 2018
Lageplan
43,161 Bytes
24. 10. 2018
Leiterbild
95,396 Bytes
24. 10. 2018
Bilder

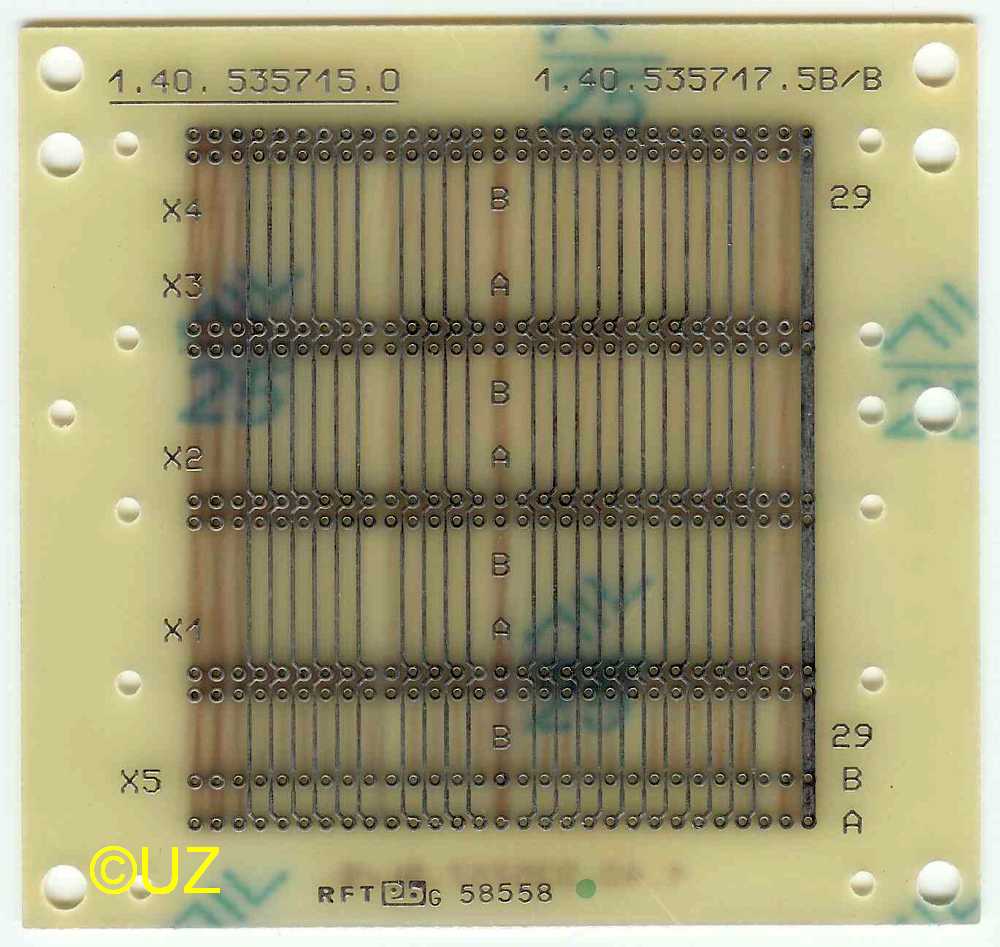

Leerplatine, B-Seite

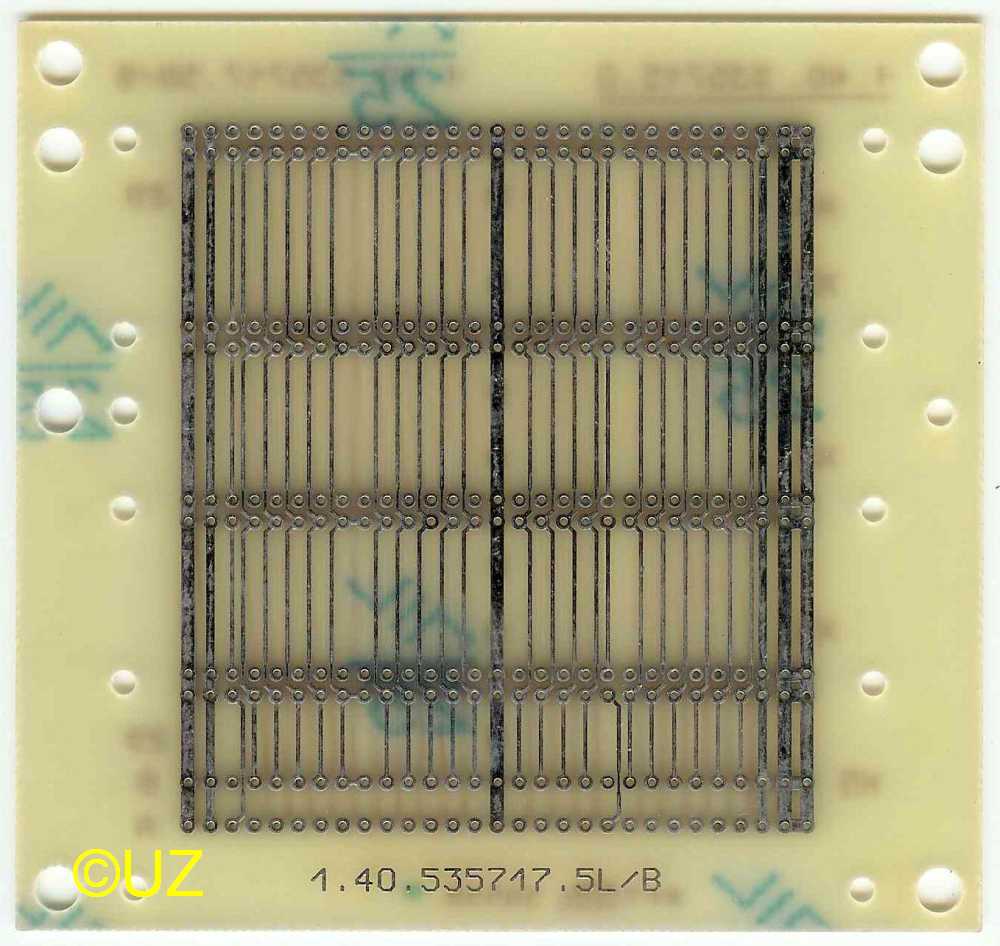

Leerplatine, L-Seite
Modul komplett
Der Modulträger
1.40.535 715.0
auf der Leiterplatte
1.40.535 717.5
ist eine Art Rückverdrahtungsplatine für den Anschluß weiterer Erweiterungsmodule am Systembus.
Bei Reparaturen ist der Einsatz als Busverlängerung möglich, damit der Prüfling aus dem Modulschacht herausragt und dadurch für Messungen zugänglich wird. Er kann auch am BIC/A5105 und weiteren Rechnern mit ähnlichem System-Bus verwendet werden.
Am Z1013 ist ein Zwischenadapter mit Bustreibern zur Entlastung des ungepufferten Systembusses notwendig.
Zur
Neuauflage
des Modulträgers
Letzte Bearbeitung: 19. 03. 2021
