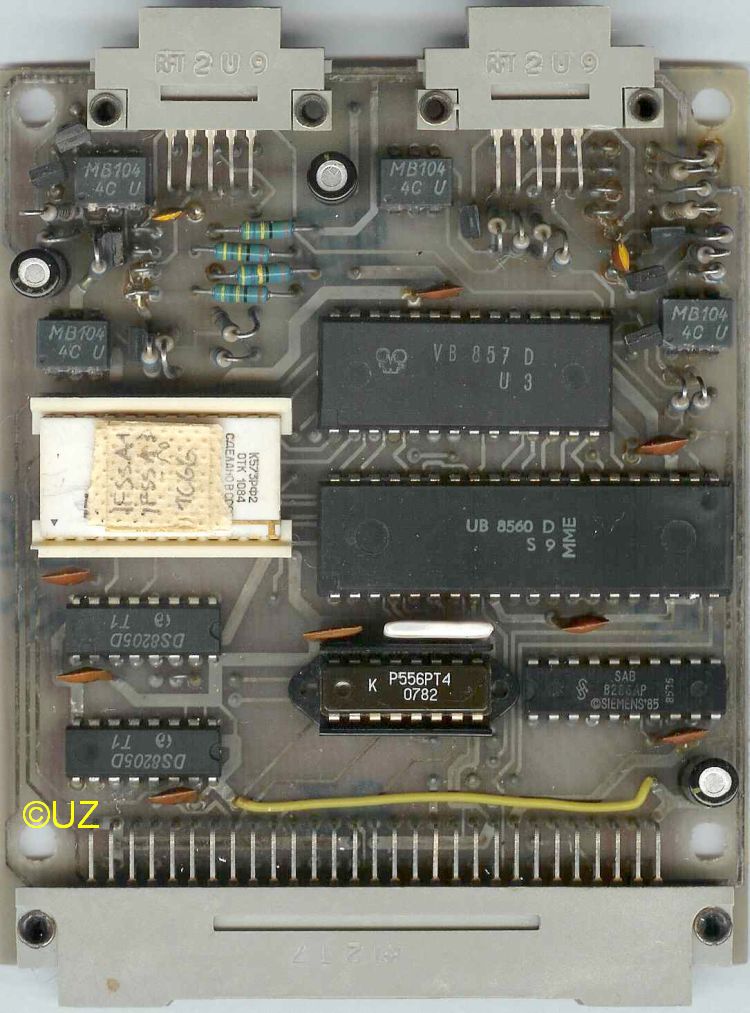

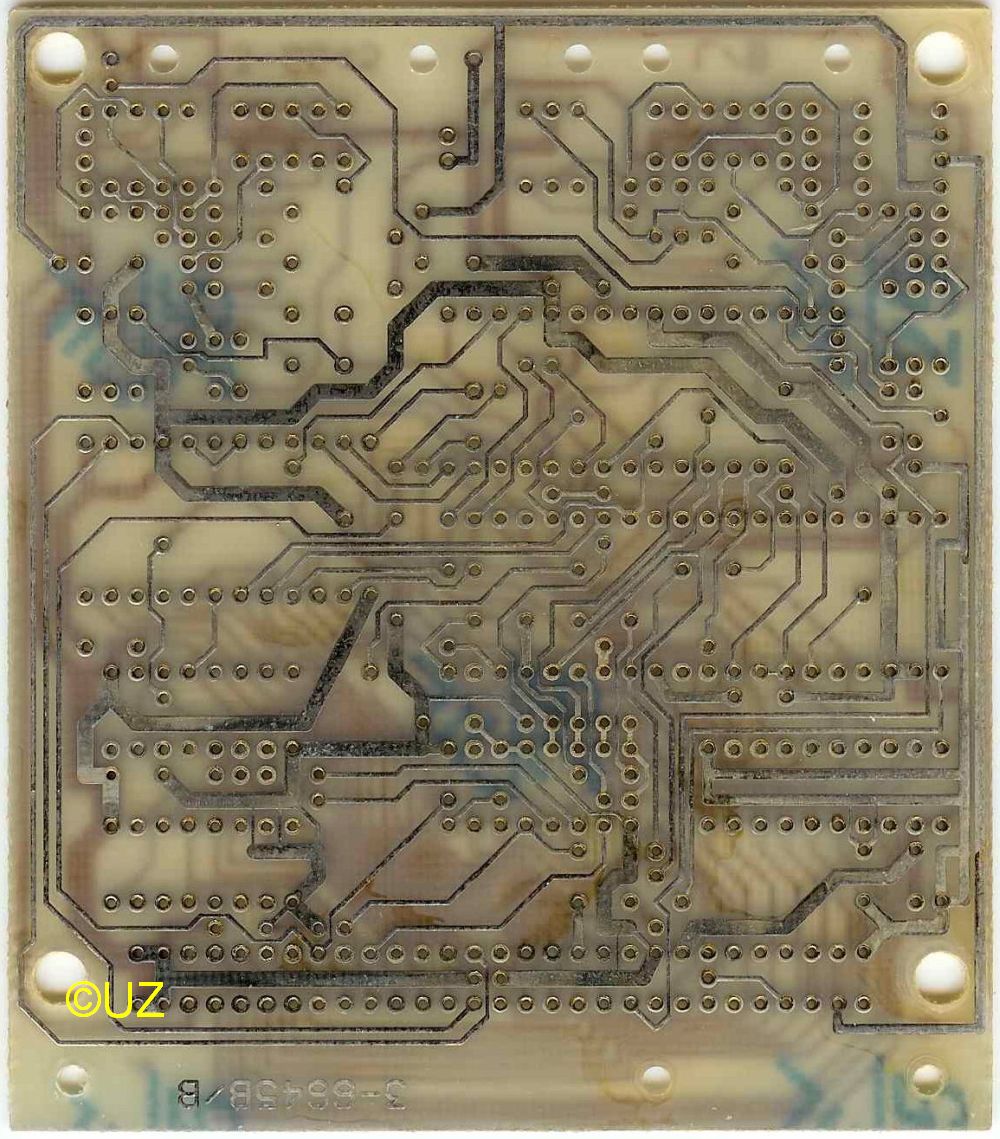

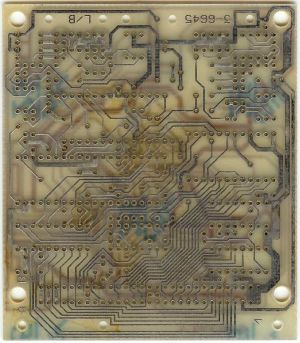

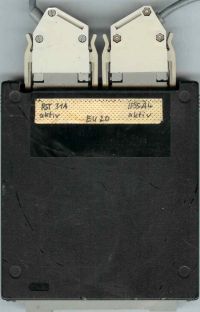

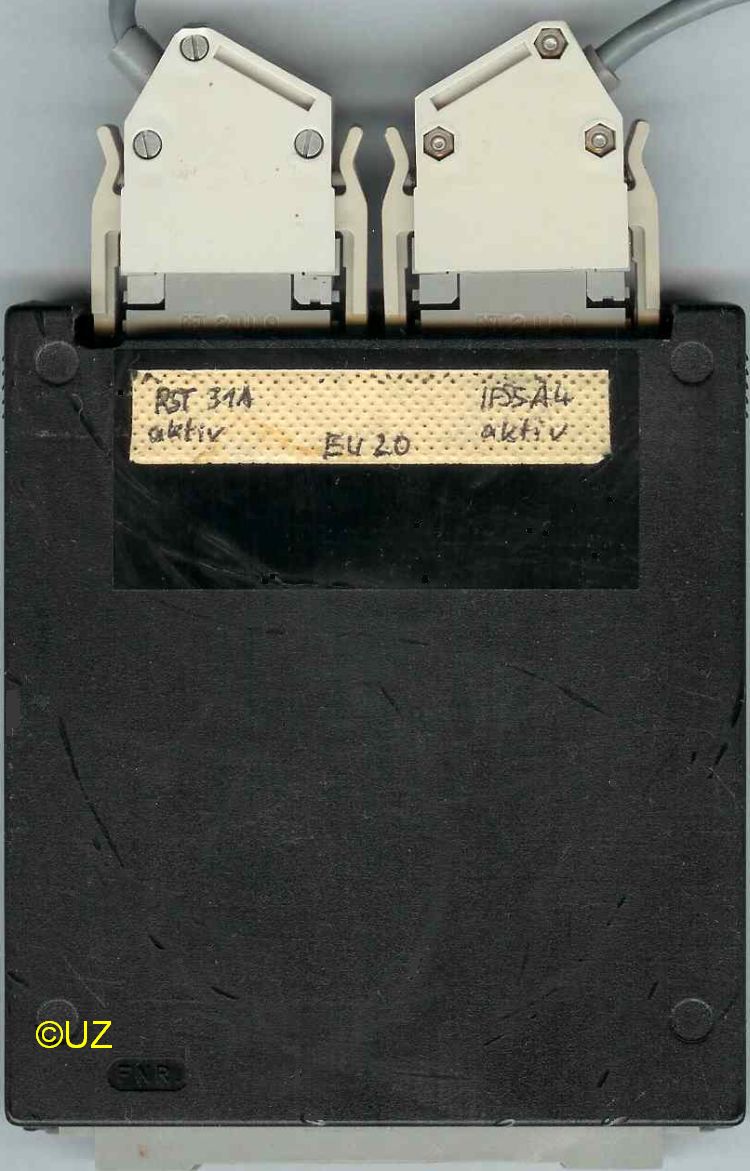

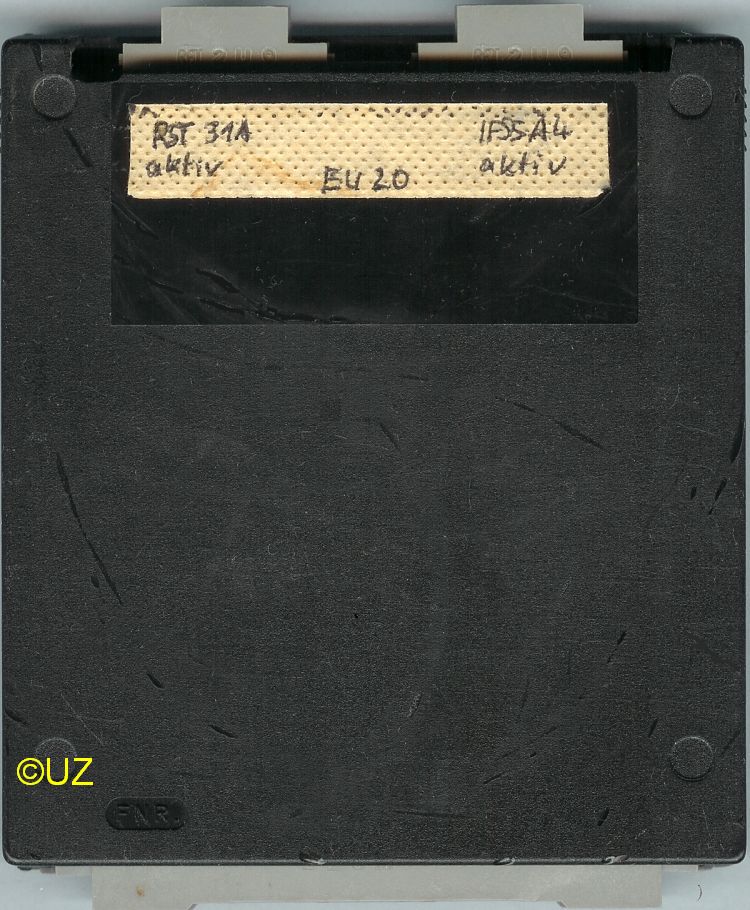

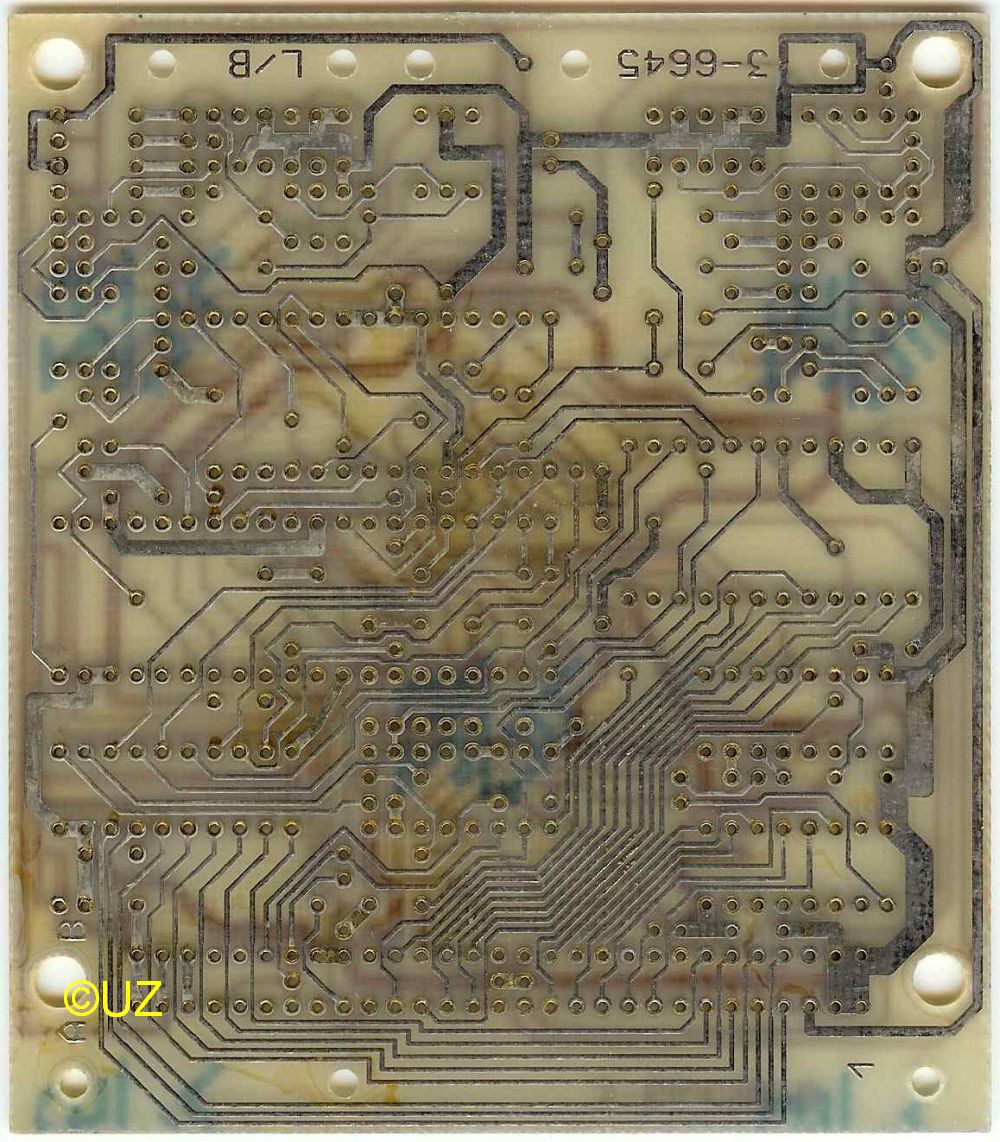

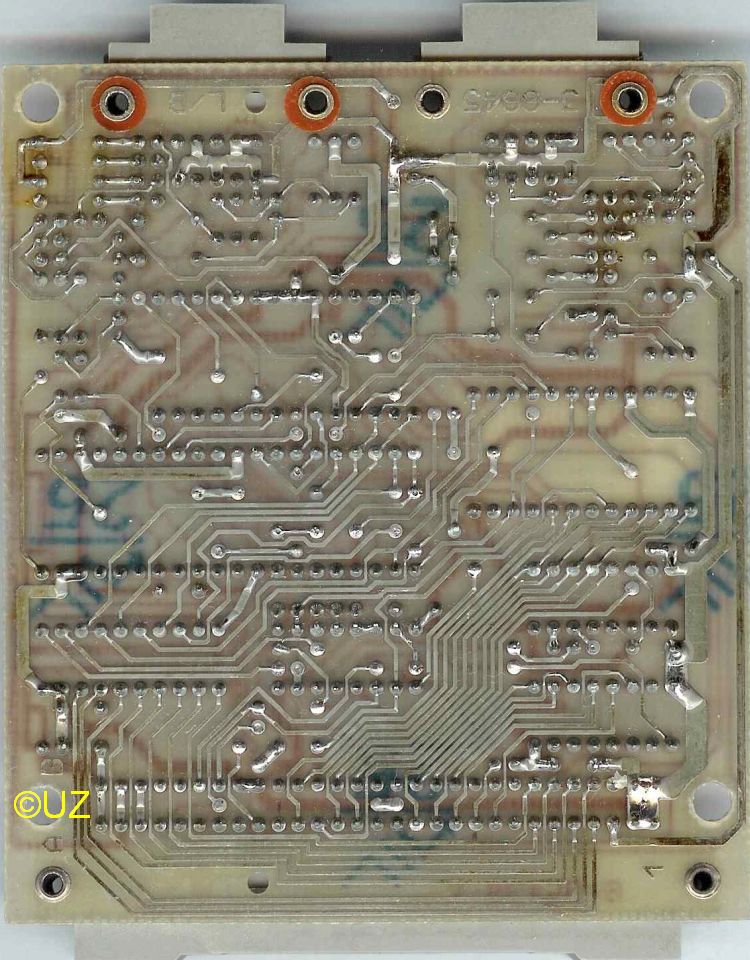

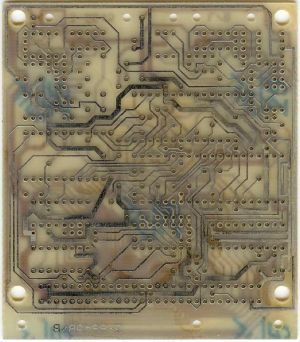

Heimcomputer Z9001, KC85/1, KC87 IFSS-Modul: Dateien mit der Länge 0 sind in Arbeit. Dokumentation Bedienungsanleitung 22,872 Bytes 17. 05. 2009 (Auszug aus der Druckergrundkassette R0115) EPROM-Inhalt IFSSA1/IFSSA3 2,048 Bytes 22. 02. 2008 PROM-Inhalt (74S387) 256 Bytes 21. 03. 2008 Schaltung, Lageplan, Leiterbild Schaltplan 36,134 Bytes 17. 03. 2008 Lageplan 80,433 Bytes 16. 03. 2008 Leiterbilder 99,469 Bytes 16. 03. 2008 Bilder Modul komplett Modul Modul, B-Seite Modul, L-Seite Leerplatine B-Seite Leerplatine L-Seite Der IFSS-Modul ist ein Koppelmodul für IFSS-Drucker. Er ermöglicht eine galvanisch getrennte Verbindung zwischen Rechner und Drucker, wobei Probleme durch Potentialunterschiede umgangen werden (bis 500m). IFSS (INTERFACE STERNFÖRMIG SERIELL) besteht aus zwei Stromschleifen: einem Sender und einem Empfänger. Diese werden kreuzweise miteinander verbunden.   Protokollart: DC1/DC3   Datenformat: 1 Startbit, 7 Datenbit, ungerades Paritätsbit, 1 Stopbit   Übertragungsgeschwindigkeit: 9600 Baud Der Druckertreiber im 2K-EPROM belegt den Adreßbereich B000H - B7FFH und enthält die Programme IFSSA1 und IFSSA3. Die Portadressen 0-7 werden vom Rossendorfer 64K-RAM-Modul belegt. Deshalb ist es sinnvoll, die default-Einstellung nicht zu verwenden. Es werden folgende Portadressen verwendet: Steckbrücke 1-2 (default) 0H und 8H Steckbrücke 2-3 10H und 18H Der Inhalt des PROMs wurde in Bytes ausgelesen. Das erste Halbbyte ist immer "F". Ich kann es bei der Ausgabe nicht unterdrücken!
