Heimcomputer Z9001, KC85/1, KC87
EA-Modul (Eingabe-Ausgabe-Erweiterungsmodul):
Dokumentation
Bedienungsanleitung
138,313 Bytes
17. 12. 2007
Schaltung, Lageplan, Leiterbild
Schaltplan
28,064 Bytes
05. 04. 2009
Lageplan
66,018 Bytes
14. 12. 2007

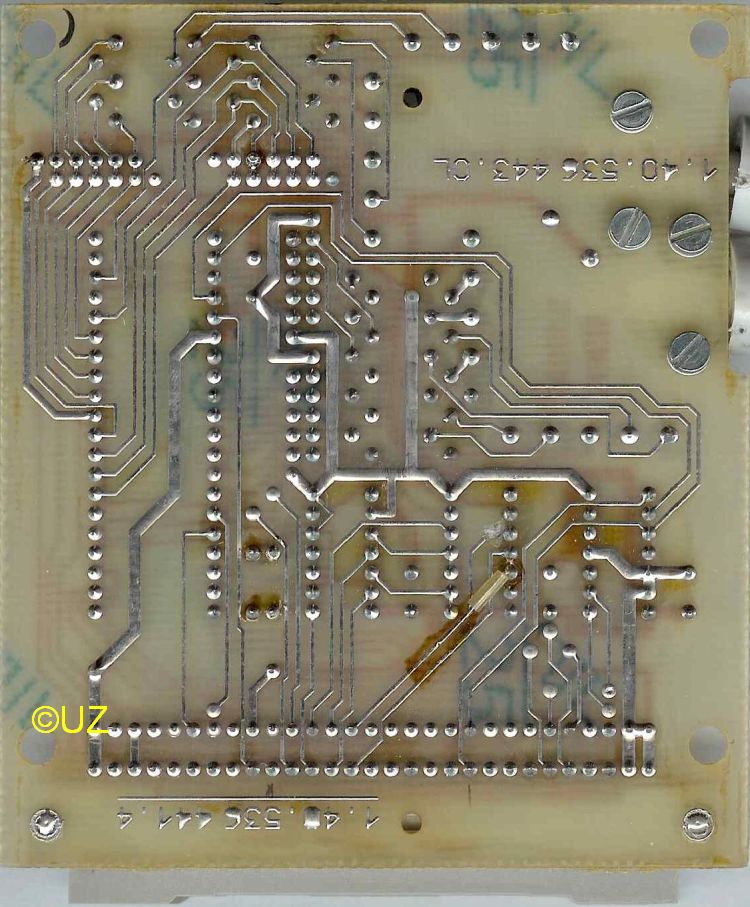

Leiterbilder
78,696 Bytes
14. 12. 2007
Bilder

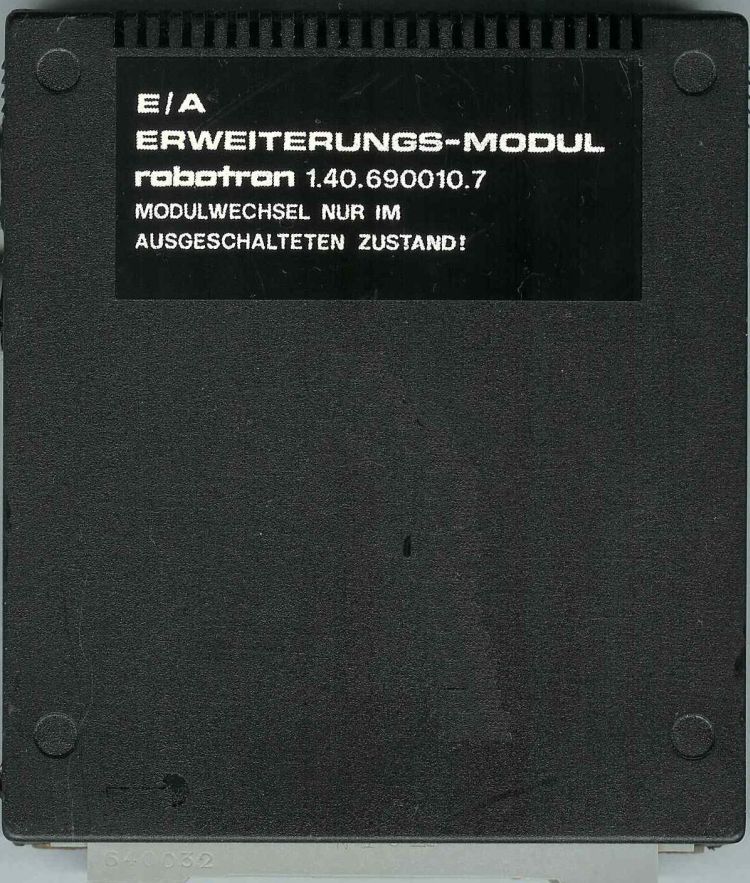

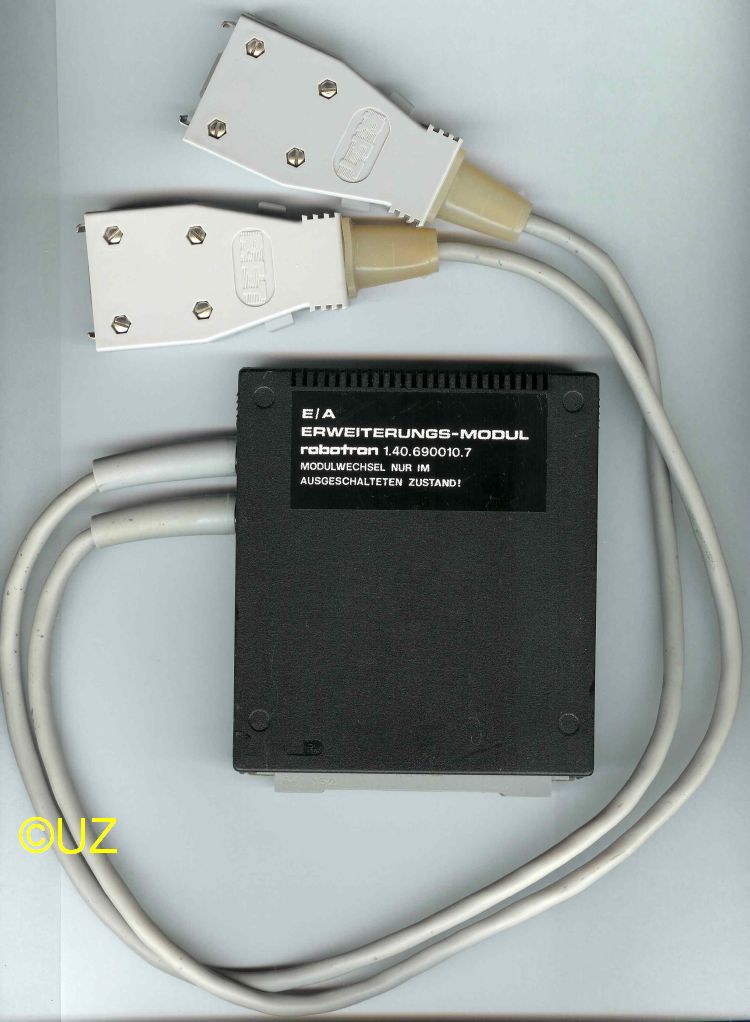

Der EA-Modul
1.40.690010.7

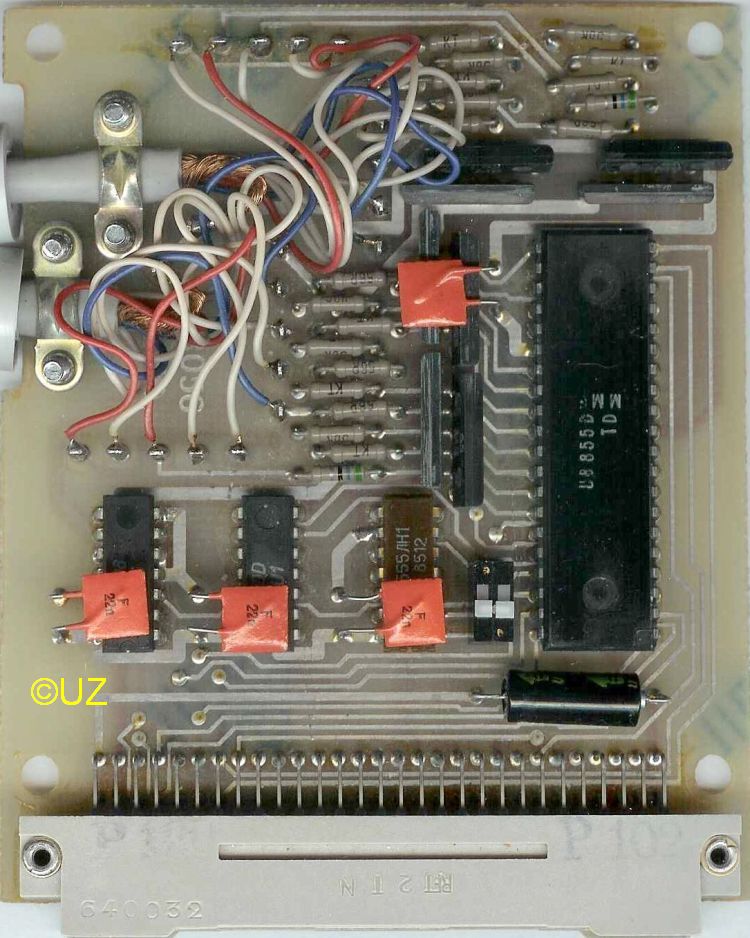

ist eine Schnittstelle mit 16 Ports zur Nutzung individueller Anwenderperipherie. Die Ports können wahlweise als Eingang oder Ausgang genutzt werden und werden im Modul durch den PIO-Schaltkreis U855 bereitgestellt. Ein DIL-Schalter im Inneren des Moduls schaltet die verwendeten Portadressen um. Die verwendeten Adressen der PIO sind:
1. Portadresse
C8H
2. Portadresse
CCH
Weitere Angaben zum Modul sind der Bedienungsanleitung zu entnehmen.
