Heimcomputer Z9001, KC85/1, KC87 :
Adapter für den Einsatz von DIN-Steckverbindern
Baustelle !
Allgemeines
Die Bestände an 58poligen EFS-Steckerleisten für KC-Module usw. werden immer geringer. Der Einsatz von
modifizierten DIN-Steckern
ist auch nicht immer sinnvoll. Setzt man 64polige DIN-Stecker auf neuen Modulen ein, braucht man einen Adapter.
ACHTUNG!
Neu entwickelte Module müssen für die DIN-Stecker ein eigenes Lötaugenfeld bekommen!

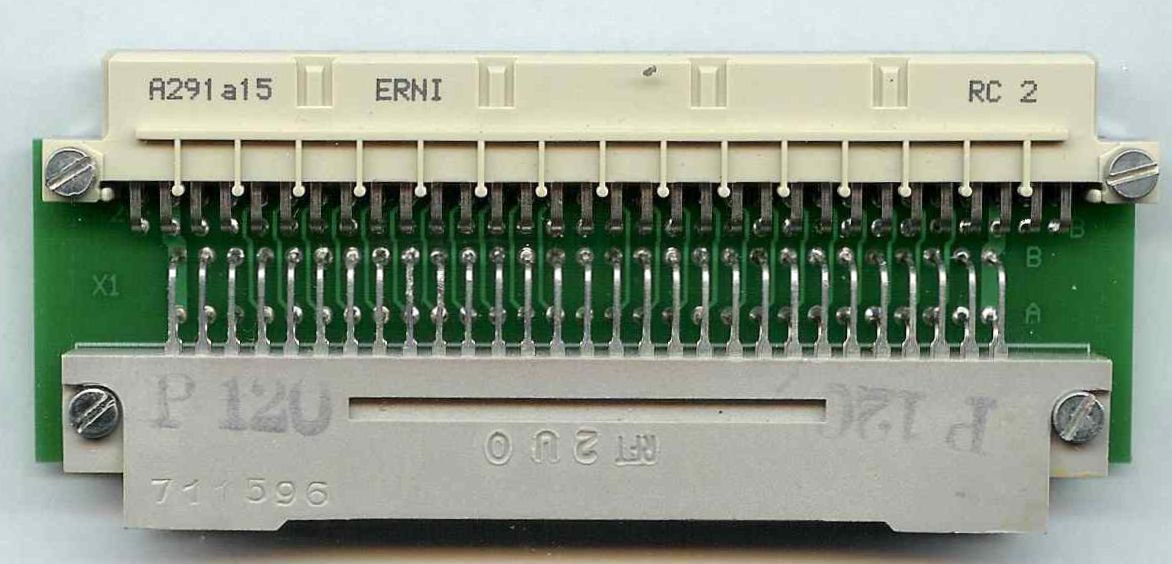

Im Bild rechts ist eine DIN-EFS-Adapterplatine zu sehen.

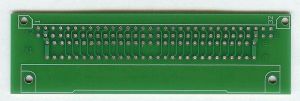

Leiterplatte bestückt

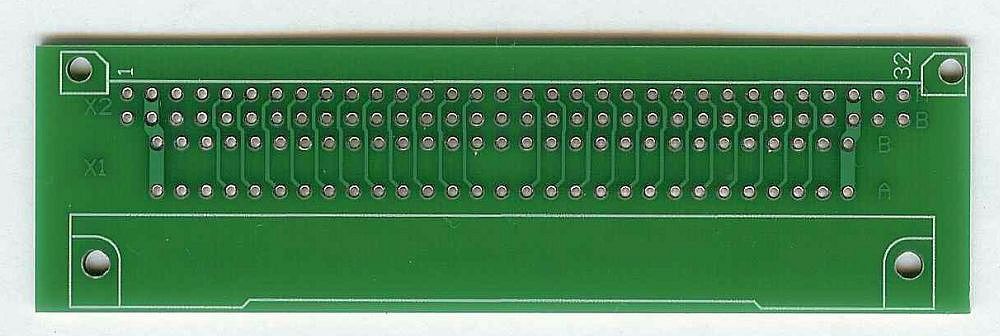

Leiterplatte B-Seite

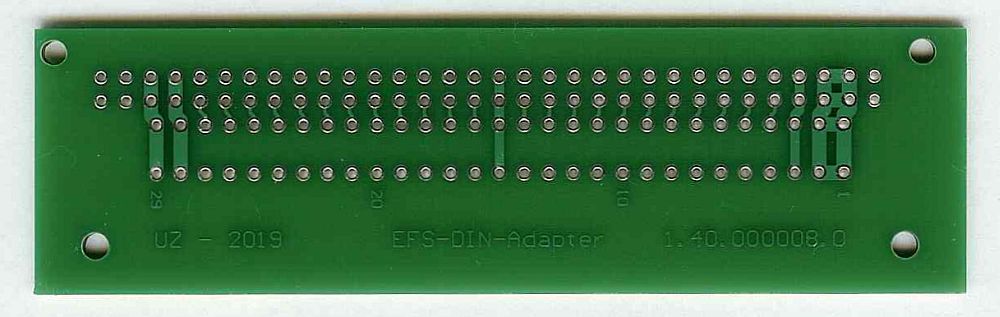

Leiterplatte L-Seite
Dokumentation
Leiterplattendokumentation
0 Bytes
03. 03. 2019
Gerberdaten
10,600 Bytes
14. 07. 2019
Letzte Bearbeitung: 17. 08. 2020
2,843 Bytes
