Heimcomputer Z9001, KC85/1, KC87
ADU-Modul (Analog-Digital-Umsetzer-Modul):


Dokumentation
Betriebsdokumentation 104,783 Bytes 17. 12. 2007

Schaltung, Lageplan, Leiterbild
Schaltplan 68,640 Bytes 17. 02. 2002
Lageplan 79,589 Bytes 11. 02. 2002
Leiterbilder 50,611 Bytes 11. 02. 2002

Bilder

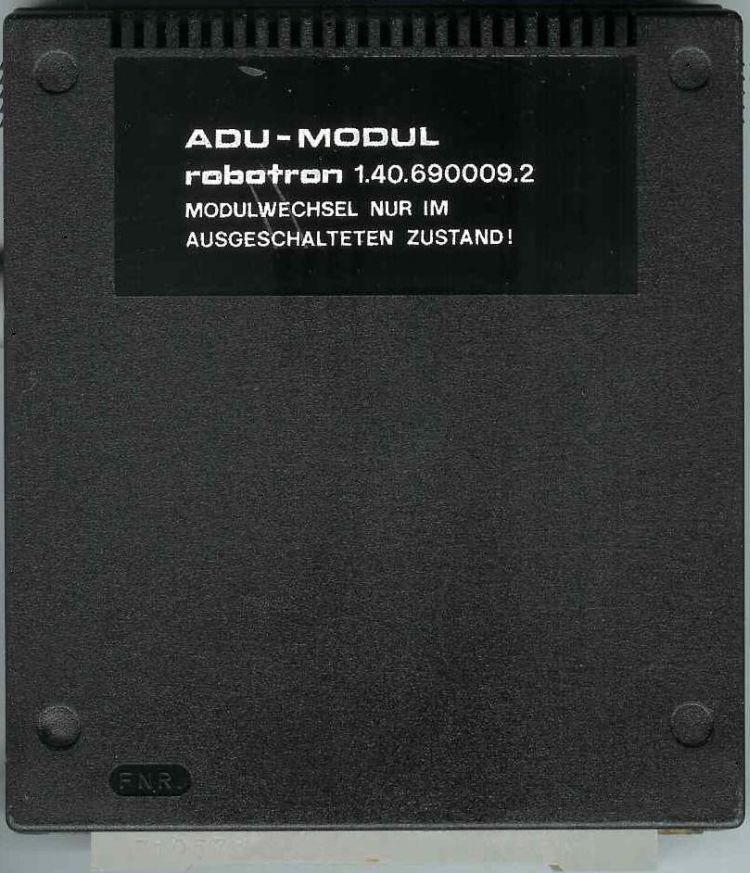

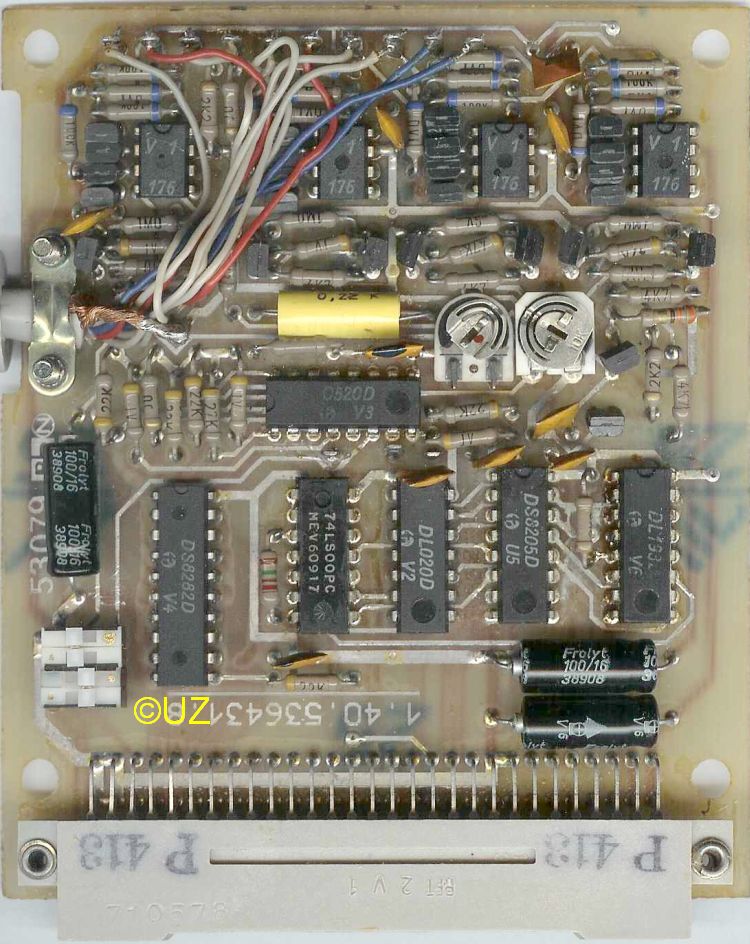

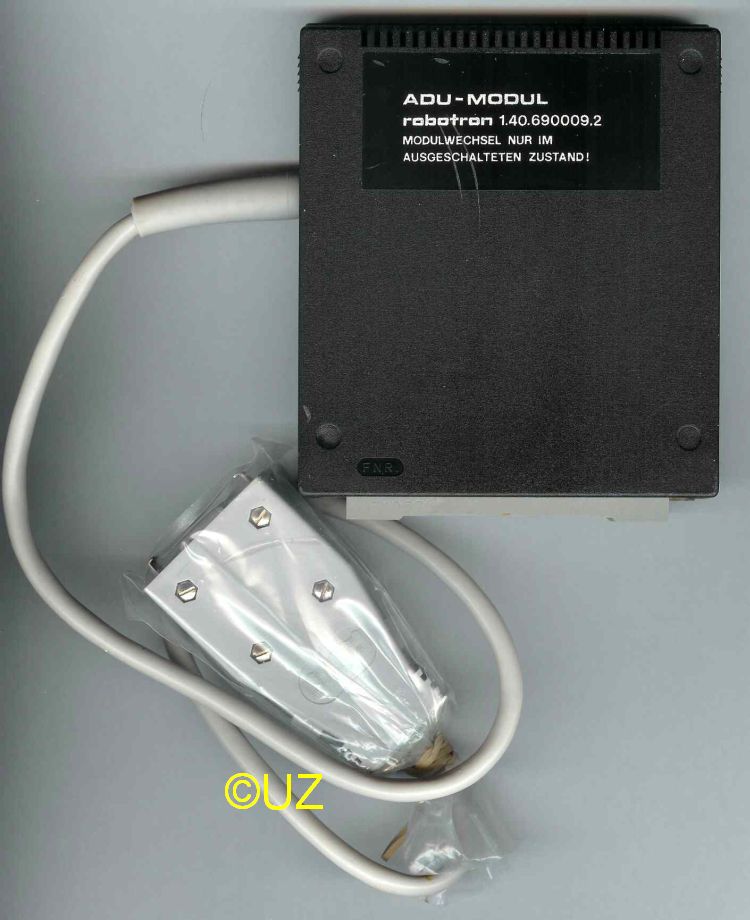

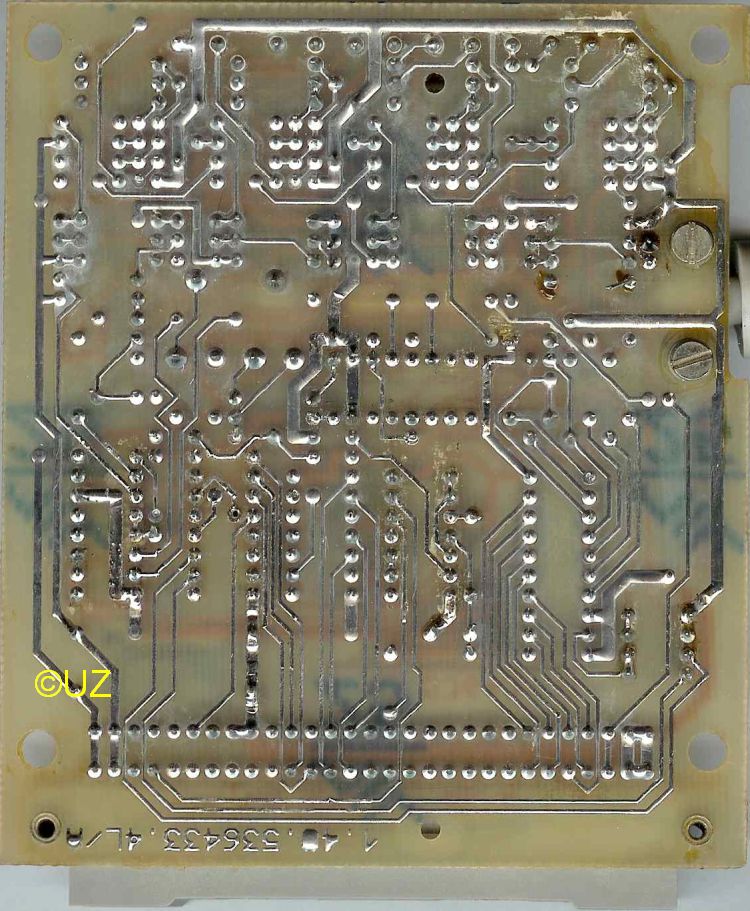

Modul komplett Modul B-Seite L-Seite

Mit einem ADU-Modul 1.40.690009.2 kann der Nutzer max. 4 Gleichspannungen im Bereich von -99 mV bis +999 mV digitalisieren und im Computer weiterverarbeiten. Die max. zulässige Gleichtaktspannung beträgt +/-5 Volt. Zur Wandlung wird intern ein AD-Wandler-Schaltkreis vom Typ C520D verwendet. DIL-Schalter im Inneren des Moduls legen die verwendeten Portadressen fest (belegter Adreßbereich: F8H-FFH):
Adresse des Treibers, umschaltbar FCH oder FDH
Meßstellen 1-4 F8H - FBH

Letzte Bearbeitung: 18. 12. 2016
