Heimcomputer Z9001, KC85/1, KC87
192K-Modul (SRAM- und ROM-Bank-Modul von Lutz Elßner):
Dokumentation
Funktionsbeschreibung
133,117 Bytes
03. 07. 2013
Beschreibung der Programme
244,429 Bytes
01. 07. 2013
EPROM-Inhalte
EPROM D2 (27512)
65,536 Bytes
16. 02. 2003
EPROM D3 (27256)
32,768 Bytes
16. 02. 2003
EPROM D5 (2764)
8,192 Bytes
16. 02. 2003
Schaltung, Lageplan, Leiterbild
Schaltplan
36,338 Bytes
11. 08. 2009
Lageplan
111,638 Bytes
09. 12. 2018
Leiterbilder
168,776 Bytes
11. 08. 2009
Bilder

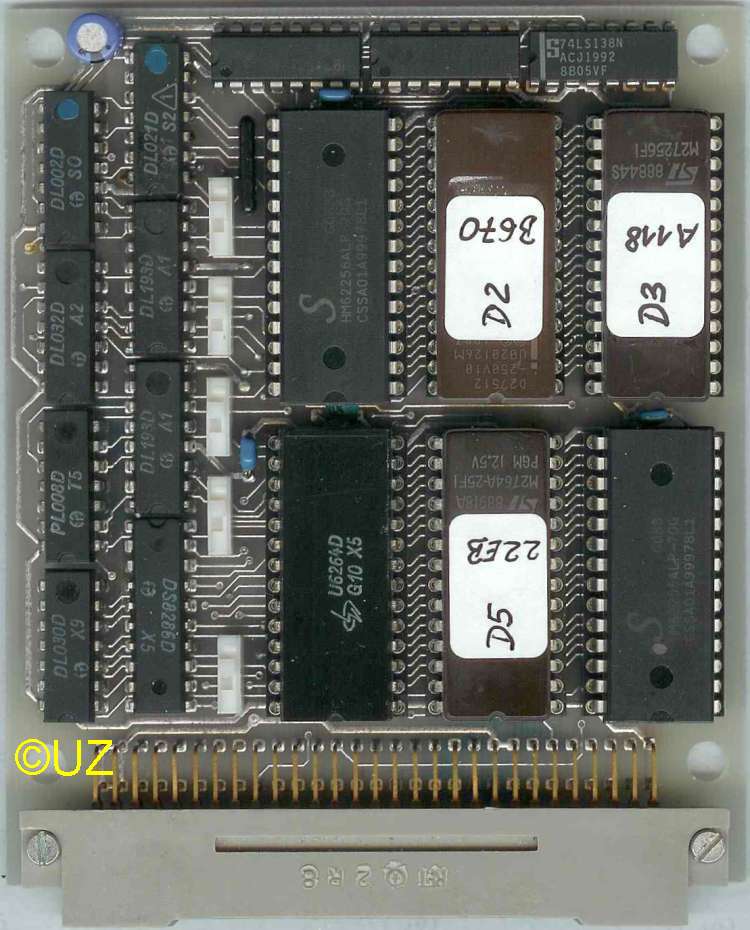

Modul bestückt

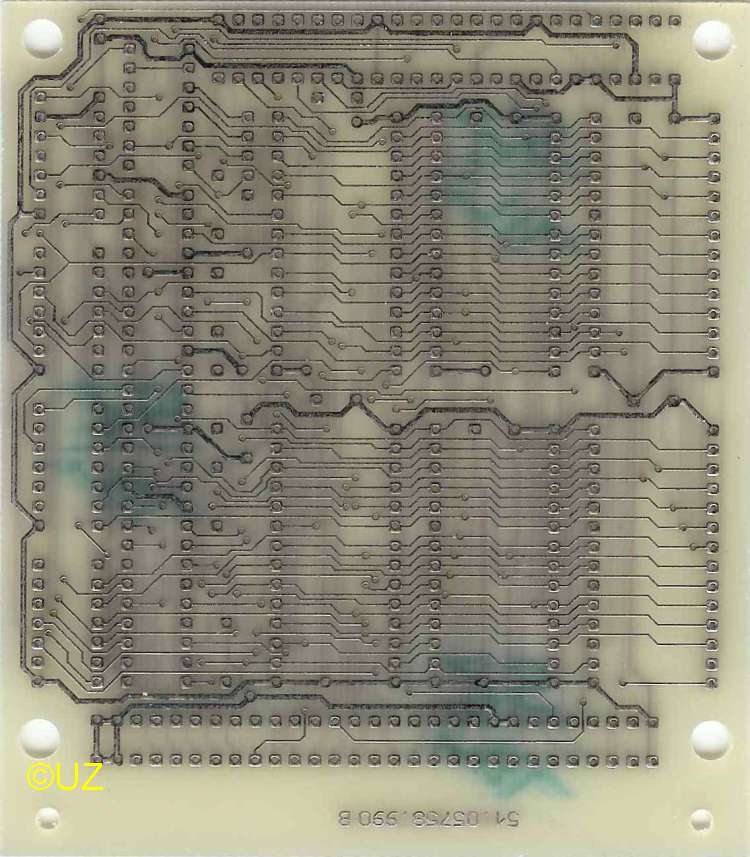

B-Seite

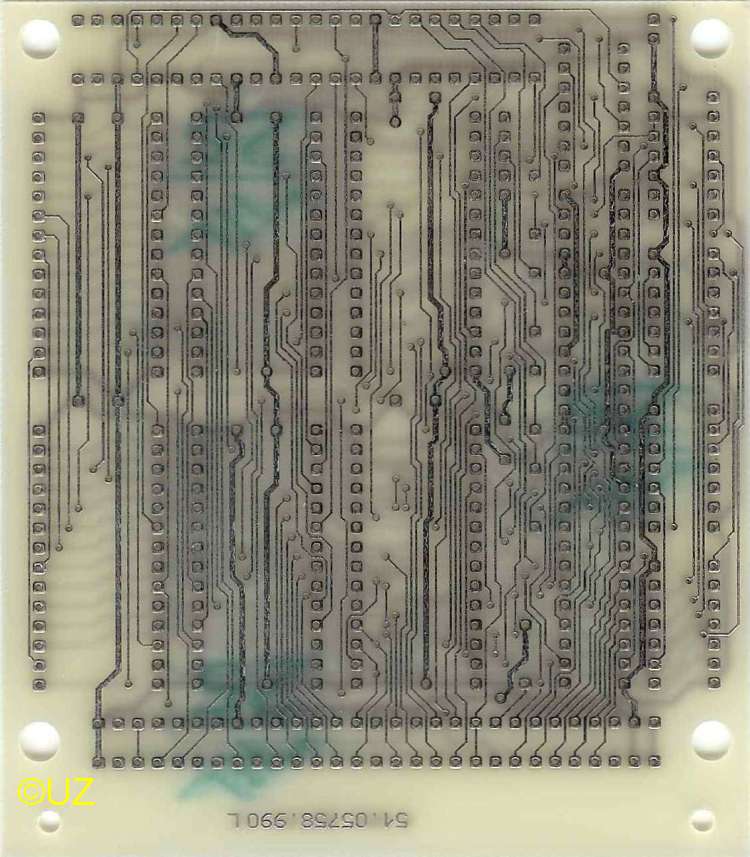

L-Seite
Das 192K-Modul von Lutz Elßner ist ein EPROM-Modul plus Erweiterung des Systemspeichers auf 58K mit SRAMs. Das Umschalten der Adreßbereiche der EPROMs (Bänke) wird durch Übernahme der Steuerung durch die ' # '-Routine erreicht. Beim Systemstart wird immer nach dem Programm ' # ' gesucht. Ist dieses in einem gesteckten Modul in einem (EP)ROM enthalten, wird zu dieser Routine verzweigt. Dadurch wird die gesamte Steuerung des Z9001/KC87 von diesem und weiteren Programmen übernommen.
Mit den verfügbaren residenten Programmen ist auch Zugriff auf einen Floppymodul möglich (Eigenentwicklung von Lutz Elßner). Er verwendet leider andere Hardware und andere IO-Adressen, so daß damit sowohl der Floppymodul von Robotron, als auch das von Rossendorf nicht angesprochen werden können.
Weitere Angaben zum Modul sind den Anleitungen zu entnehmen.
Auf den Bänken liegen folgende Programme;
Bank-Nr.
Speicherbereich
Programminhalt
0
D2: 0000-1FFF
Bascoder BAC87
1
D2: 2000-3FFF
Loader von BAC87 und CHESS, CHESS Teil 1
2
D2: 4000-5FFF
CHESS Teil 2
3
D2: 6000-7FFF
BITEX-Modul
4
D2: 8000-9FFF
IDAS-Modul (die ersten 8k, ohne ZM)
5
D2: A000-BFFF
EDIT/ASM-Modul (die ersten 8k)
6
D2: C000-DFFF
- frei
7
D2: E000-FFFF
BASIC-Modul (die ersten 8k)
8
D3: 0000-1FFF
- frei
9
D3: 2000-3FFF
- frei
10
D3: 4000-5FFF
Modul-System-Software
11
D3: 6000-7FFF
Modul-System-Software
12
D5: 0000-07FF
Modul-System-Software
D5: 0800-0FFF
EDIT/ASM-Modul (die oberen 2k)
D5: 1000-17FF
BASIC-Modul (die oberen 2k)
D5: 1800-1FFF
BASIC-Modul (alternative obere 2k)
Letzte Bearbeitung: 27. 11. 2023
