Heimcomputer Z9001, KC85/1, KC87 :
Anschluß einer Laptop-Tastatur
Zur Bestelliste
Es ist ungewiß, ob das Projekt je realisiert werden wird.
Vorbetrachtung
Die Eigenschaften der Tastatur des Z9001 bedürfen keiner weiteren Erklärung. Gegenüber dem KC85 mit abgesetzter Tastatur bietet sich hier nur der Austausch der internen Tastatur an, denn bei Verwendung einer PS2-Tastatur am User-Port wird die anderweitige Nutzung des Ports blockiert. Schlepprechner-Tastaturen sind für den Einbau in den Z9001 sehr gut geeignet.
Es ist eine Anpassung der Tasten-Matrix notwendig. In der Regel sind die Matrizen größer, es stehen also mehr Tasten zur Verfügung. Mit der hier vorgestellten Lösung (Ursprung Tenner/Hänke) können Tastaturen bis zu einer Matrix von 9x10 genutzt werden. Die Schaltung ist erweiterbar.
Die Tastaturmatrix (z.B. 9x12) wird mittels eines EPROMs an die 8x8-Matrix des Z9001 angepaßt. Die Tasten "SHIFT" und "CTRL" sind in je einer Zeile untergebracht und werden extra behandelt. Dadurch verringert sich die anzupassende Matrix auf 9x10. Als Code-Wandler dient ein 4K-EPROM. Die Ausgabe erfolgt mit Analogschaltern, in diesem Fall sind es zwei V4051 und für "SHIFT" und "CTRL" je ein Gatter eines V4066. Damit ist die Anpassungsschaltung kompatibel zur Originaltastatur.
Eine interne Lösung mit einem PIC ist auch möglich, aber nur wenige Nutzer haben Erfahrung mit dessen Programmierung, besitzen keine Programmierumgebung oder haben kein Programmiergerät oder alles zusammen. Ein EPROM-Programmiermodul ist in der Regel vorhanden und der EPROM-Inhalt kann an Hand der Beschreibung hoffentlich leicht an die individuelle Tastatur angepaßt werden.
Mit Blick auf den Einsatz von CP/M am Z9001 ist die Nutzung einer Tastatur, über die auch die fehlenden Klammern und weitere Zeichen erreichbar sind, sehr empfehlenswert.
Dabei ist zu beachten, daß erst bei Änderung des System-EPROMs die bestehende Tastaturmatrix des Z9001 um die fehlenden Tasten erweitert wird!
Umsetzung
Es gibt zwei Lösungsansätze:
1. Beibehaltung der Tastenbelegung des Z9001 durch Überkleben
2. Beibehaltung der Beschriftung der vorliegenden Tastatur (trotzdem teilweises Überkleben)
Dazu wird die Matrix der vorliegenden Tastatur ermittelt und mit Hilfe der Tabelle der Kreuzungspunkte der EPROM-Inhalt bestimmt.
Im Fall 1 übernimmt der Z9001 die Dekodierung der ermittelten Tasten.
Im Fall 2 werden die Tasten anhand der im EPROM abgelegten Tabelle zugeordnet. Die Feststelltaste (SHIFT LOCK) muß stillgelegt werden, es ist nur die Hochtaste (SHIFT) wirksam.
Wegen der Tasten SHIFT, CTRL und RESET sind in der Regel nur wenige Verbindungen auf der Tastatur zu trennen bzw. neu zu verlegen.
Die Leiterplatte wird an der Tastatur befestigt und wie bei der Originaltastatur über ein Flachbandkabel mit dem Tastaturstecker auf der Rechnerplatine verbunden. Die Tasturen werden einfach nur ausgetauscht.
Achtung!
Es gibt einen bisher ungeklärten Effekt: bei den Tasten D und G muß bei CTRL-D und CTRL-G der Code im EPROM getauscht werden. NUR bei diesen beiden Tasten! ???
Umfrage:
Es ist die Herstellung von Leiterplatten vorgesehen. Gegebenenfalls kann bei Beschaffung mehrerer gleicher Tastaturen auch die Tastatur und damit der EPROM-Inhalt bereitgestellt werden. Die Platine kann an der Tastatur befestigt werden. Bestellungen, Vorschläge und weitere Ideen bitte per Mail.
Fehlende Dokumente werden nach der Trassierung bereitgestellt.
Schaltbild
27,041 Bytes
02. 02. 2011
Leiterplattendokumentation
0 Bytes
24. 01. 2011
Stückliste
8,967 Bytes
17. 01. 2021
EPROM-Inhalt
Variante 1
4,096 Bytes
25. 01. 2011
EPROM-Inhalt
Variante 2
4,096 Bytes
28. 01. 2011
CGA-Zeichensatz
4,096 Bytes
13. 02. 2011
Zeichensatz englisch/deutsch
4,096 Bytes
13. 02. 2011
Beispieltastatur
Befestigung mit Winkelschienen

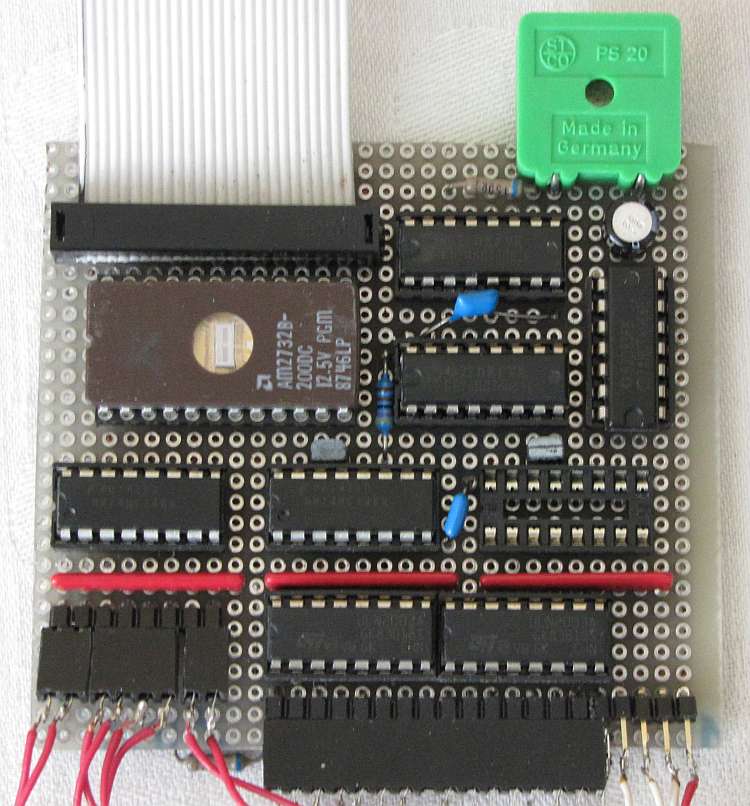

Leiterplatte des FUMUs
Die beschriebene Tastatur hat eine Matrix von 8 Spalten und 10 Zeilen, zuzüglich ein paar Sondertasten in Spalte 1. Es werden bei der Umsetzung nur die Zeilen 1-9 verwendet.
Tastaturtabelle der Beispieltastatur
(Z=Zeile, S=Spalte)
S1
S2
S3
S4
S5
S6
S7
S8
Z0
ESC
F1
F2
F3
F4
F5
F6
F7
Z1
1
2
3
4
5
6
7
8
Z2
TAB
Q
W
E
R
T
Z
U
Z3
SHLOC
A
S
D
F
G
H
J
Z4
<>
Y
X
C
V
B
N
M
Z5
SPACE
End
Ins
Del
_
.
,
Z6
nach links
PgDn
Enter
Ä
Ö
L
K
Z7
nach oben
PgUp
#
+
Ü
P
O
I
Z8
nach rechts
Pause
ScrLck
PrtScr
NumLck
F10
F9
F8
Z9
nach unten
Home
Backspace
´
ß
0
9
Z10
AltGr
Z11
Alt
Z12
Fn
Z13
Ctrl
Z14
ShiftL
Z15
ShiftR
Adreßzuordnungstabelle der EPROM-Adressen
(Z=Zeile, S=Spalte)
Zeile
Adresse
0
...
7
8
9
A
B
C
D
E
F
mit CTRL
Z11
0350
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z10
0360
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z9
0370
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z8
0380
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z7
0390
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z6
03A0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z5
03B0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z4
03C0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z3
03D0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z2
03E0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z1
03F0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
mit SHIFT
Z11
0550
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z10
0560
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z9
0570
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z8
0580
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z7
0590
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z6
05A0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z5
05B0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z4
05C0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z3
05D0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z2
05E0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z1
05F0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
ohne SHIFT und CTRL
Z11
0750
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z10
0760
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z9
0770
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z8
0780
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z7
0790
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z6
07A0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z5
07B0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z4
07C0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z3
07D0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z2
07E0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
Z1
07F0
S16
...
S9
S8
S7
S6
S5
S4
S3
S2
S1
In der obenstehenden Tabelle werden S1 ... S9 durch die aus der untenstehenden Tabelle entnommenen Werte ersetzt:
In der Beispieltastatur soll an der Stelle der Taste "Ö" der Doppelpunkt "
:
" und mit gedrückter Hochtaste (SHIFT) der Stern "*" erscheinen (entsprechend Z9001-Originaltastatur). Das "
Ö
" liegt am Kreuzungspunkt Z6/S6.
Aus der unten stehenden Tabelle wird der Wert "11" für den "
:
" entnommen und in der oben stehenden Tabelle wird im Bereich "ohne SHIFT und CTRL" an der Adresse 07AA (Z6/S6) der Wert "11" eingetragen.
Analog wird im Bereich "mit SHIFT" auf der Adresse 05AA der entnommene Wert für den Stern "
*
" eingetragen. Da der Stern auf der Z9001-Tastatur durch den Doppelpunkt mit gedrückter Hochtaste erreicht wird, ist hier der Hexwert 40H zu addieren. Das ergibt 11+40=51 und "51" wird eingetragen.
Achtung!
Für alle Tasten, die durch SHIFT erreicht werden, sind 40H und für Tasten, die mit CTRL erreicht werden, sind 80H zum ermittelten Kreuzungscode zu addieren (Bit 6 = SHIFT, Bit 7 = CTRL, siehe Schaltung).
Das geänderte Betriebssystem enthält eine erweiterte Tastaturmatrix, so daß bis auf das Zeichen "FF" alle Zeichen des ASCII-Zeichensatzes von der neuen Tastatur erreichbar sind.
Tabelle Taste --> Kreuzungspunkt (EPROM-Inhalt)
K00-K07
K10-K17
K20-K27
K30-K37
K40-K47
K50-K57
K60-K67
K70-K77
Taste
Wert
Taste
Wert
Taste
Wert
Taste
Wert
Taste
Wert
Taste
Wert
Taste
Wert
Taste
Wert
0
00
8
01
@
02
H
03
P
04
X
05
links
06
SHIFT
07
1
08
9
09
A
0A
I
0B
Q
0C
Y
0D
rechts
0E
COLOR
0F
2
10
:
11
B
12
J
13
R
14
Z
15
runter
16
CTRL
17
3
18
;
19
C
1A
K
1B
S
1C
TAB
1D
hoch
1E
GRAF
1F
4
20
,
21
D
22
L
23
T
24
PAUSE
25
ESC
26
LIST
27
5
28
=
29
E
2A
M
2B
U
2C
INS
2D
ENTER
2E
RUN
2F
6
30
.
31
F
32
N
33
V
34
^
35
STOP
36
SHLOC
37
7
38
?
39
G
3A
O
3B
W
3C
[
3D
SPACE
3E
]
3F
Abschließend ein Hinweis zum Überkleben der Tasten, es hat sich folgende Methode bewährt:
- Die Originaltastatur wird farbig gescannt.
- Mit einem Bearbeitungsprogramm (z.B. Paint) wird der Tastenaufdruck bearbeitet:
Löschen bzw. Kopieren und Einfügen, Bearbeiten mit dem Pinsel.
- Das bearbeitete Tastaturlayout wird farbig ausgedruckt.
- Die neuen Tastenflächen werden mit klarem Tesafilm überklebt.
- Auf der Rückseite werden die Tastenflächen mit doppelseitigem Verlegeband beklebt und ausgeschnitten.
- Die Schutzfolie wird von der Rückseite des Verlegebandes abgezogen.
- Die Tastenflächen werden aufgeklebt. Fertig!
