Mein Elektronikmuseum,
|
Röhren NF-Endstufe "AL4" Stahlröhre "6J5" (Glasausführung) Universalröhre "RV12P2000" Anzeigeröhre 80er-Serie "EM84" obere Reihe: "Bleistift"-Röhren aus dem RWN-Neuhaus "DL67" Nuvistor aus dem WF-Berlin Schöneweide "7586" - Der Nuvistor war die letzte Zuckung der Röhrenindustrie als Antwort auf die Transistoren. |
101,313 Bytes![]() |
Quarze Schwingquarz in durchsichtigem Glasgehäuse SMD-Uhrenquarz mit Glasabdeckung |
96,425 Bytes![]() |
Anzeigeelemente VQE23E (grün) VQC10D (rot) Z5660M (groß) Z573M (rot) |
103,627 Bytes![]() |

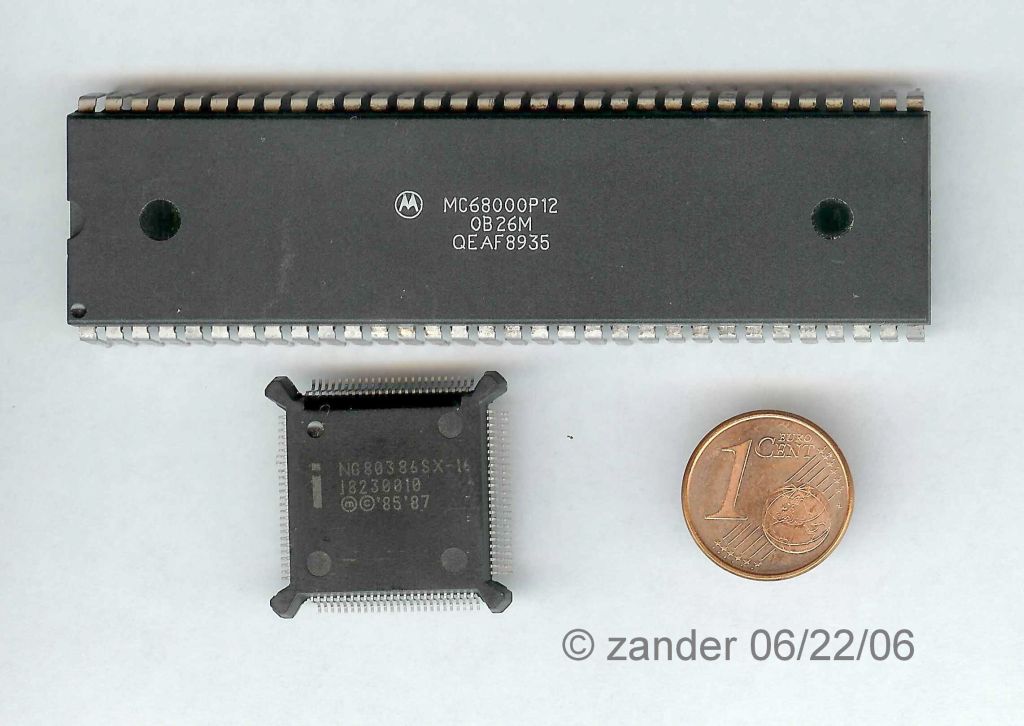

Prozessoren Größenvergleich zwischen MC68000 und 80386SX-16 |
82,554 Bytes![]() |
Transistoren SMD-Transistor aus der DDR im SOT23-Gehäuse Germaniumtransistor im TO-Gehäuse "GC301" "OC811" (Brikett), einer der ersten Legierungstransistoren der DDR aus dem HWF (Halbleiterwerk Frankfurt) |
102,881 Bytes![]() |

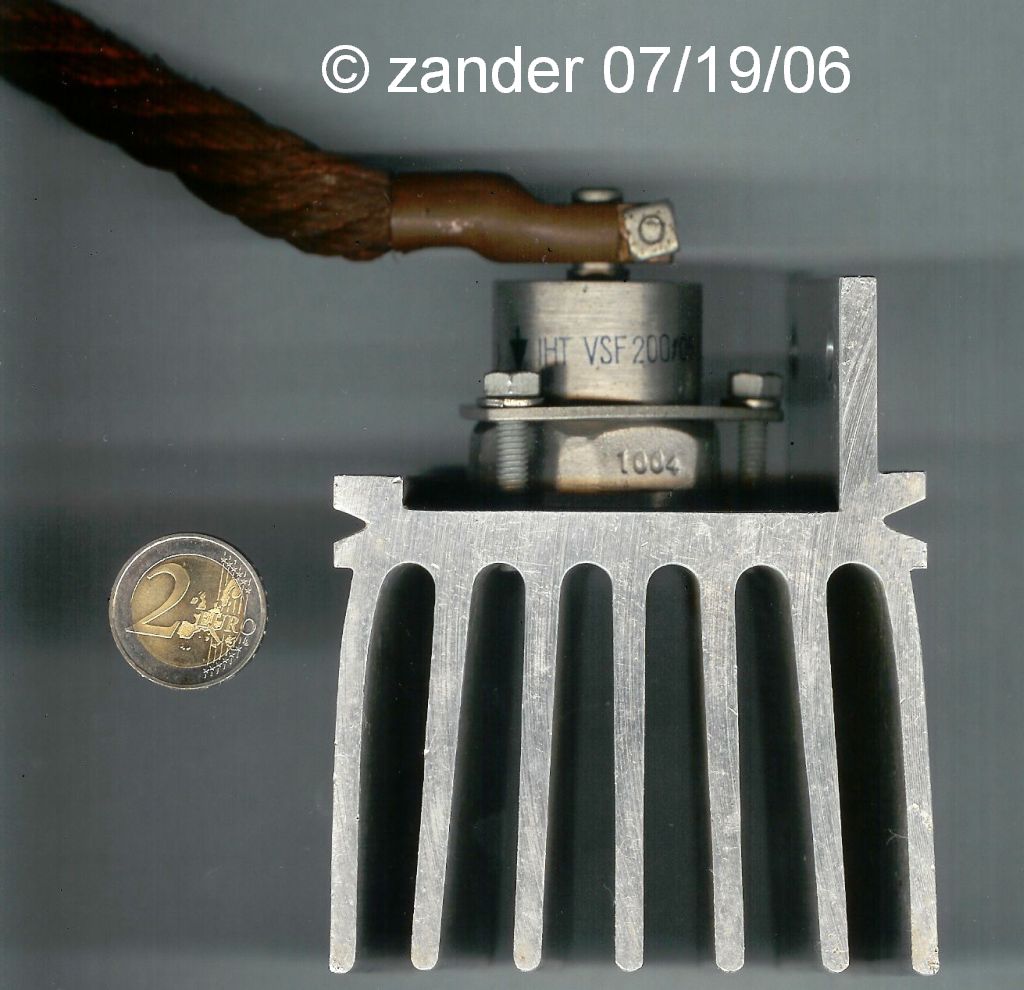

Silizium-Leistungsdiode IHT VSF 200/05 Nr.1004 200A / 50V mit Kühlkörper |
113,208 Bytes![]() |
Gemischtes "OC603" - Germaniumtransistor von Telefunken Das Glasgehäuse wurde abgewaschen und der Transistor als Fototransistor verwendet. Germanium UHF-Diode "OA603" von WF KME3-Schaltkreis (KWH) "21-31 216" |
57,466 Bytes![]() |
Spitzentransistor aus dem WBN-Teltow aus dem Jahre 1958 mit Fassung Datenblatt des "1NC-022" Der Spitzentransistor ist der einzige Transistor, der in Basisschaltung eine Stromverstärkung größer 1 hat! |
212,232 Bytes![]() |
Supraleitende Speicherzelle Blei-Zinn-Zelle auf einem Glassubstrat Forschungsmuster |
99,969 Bytes![]() |
Speicherschaltkreis U61000C (1 Bit x 1MB) Speicherschaltkreis U2164 (1 Bit x 64kB) letzterer war als undicht ausgemustert, wurde mit Epoxydharz abgedichtet und im Privatbereich bis heute eingesetzt. rechts: ebenfalls ausgemusterte Schaltkreise, wurden in der Löttechnologie als Phantome eingesetzt. Privat ausgemessen und beschriftet. |
41,404 Bytes![]() |
Ferritkerne für Ferritkernspeicher |
87,409 Bytes![]() |

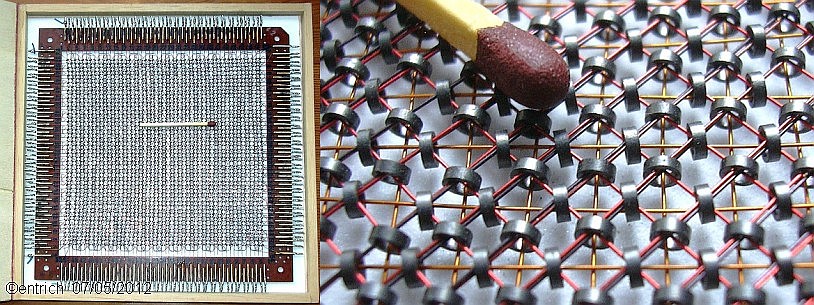

Ferritkernspeicher aus Jena Gesamtansicht Größenvergleich (Quelle: K.-H. Entrich) |
137,607 Bytes![]() |
Leseverstärker für Ferritkernspeicher Muster aus der Prüfgeräteentwicklung für die Wareneingangskontrolle |
44,184 Bytes![]() |
Schreib-Lese-Kopf aus einem Speicher von Robotron |
63,018 Bytes![]() |
32-Bit-Schaltkreise wurden im K1820 eingesetzt eigenentwickelte Schaltkreisfamilie der DDR U80701=CPU, U80703=? (Quelle: http://de.wikipedia.org/wiki/KME_U80701 und http://robotron.foerderverein-tsd.de/RED/robotronREDa.pdf ) K1820: "der unter den Schreibtisch paßt". |
380,791 Bytes![]() |

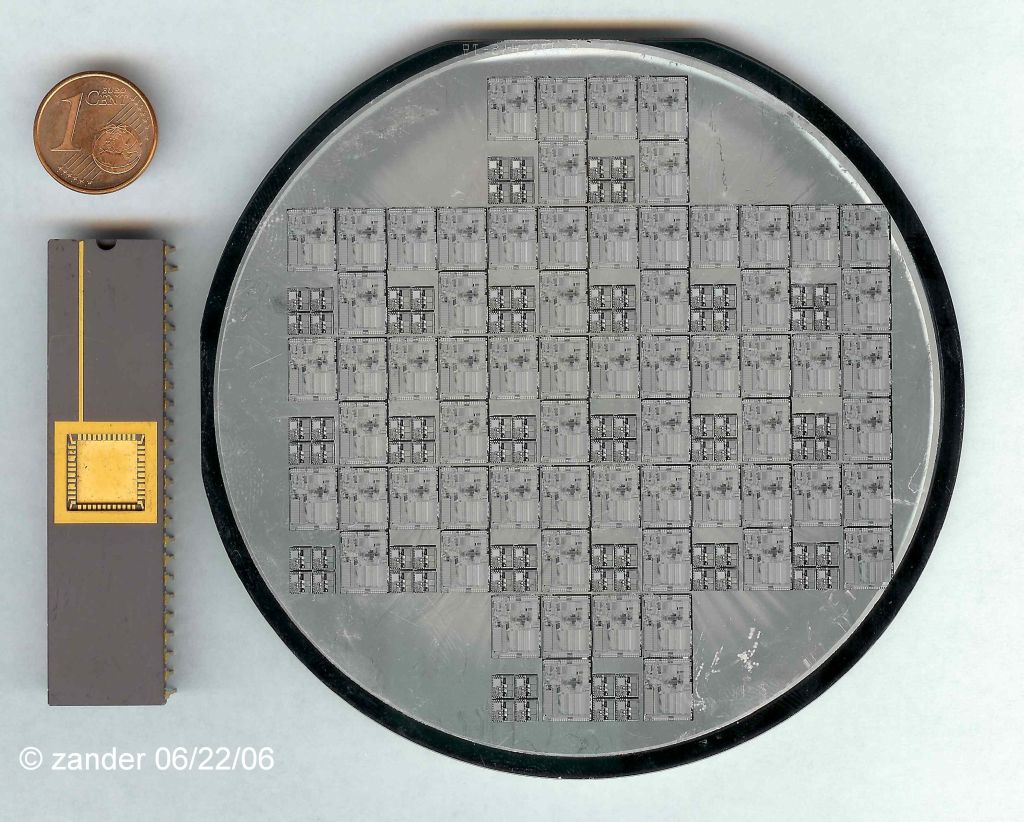

Wafer aus der U830er Familie mit Leergehäuse Eigenentwickelte Schaltkreisfamilie der DDR |
162,670 Bytes![]() |
Speicherleiterplatte aus dem ersten 32-Bit-Rechner der DDR (K1840) Abmaße dieses Kuchenbleches: 300 x 400 mm |
355,281 Bytes![]() |
Optische Vernetzung Optischer Sender und Empfänger Versuchsaufbau |
109,784 Bytes![]() |
Leuchtkondensator auf Glassubstrat Leuchtfarbe (grün bis blau) ist abhängig von der Frequenz der Versorgungsspannung |
84,002 Bytes![]() |

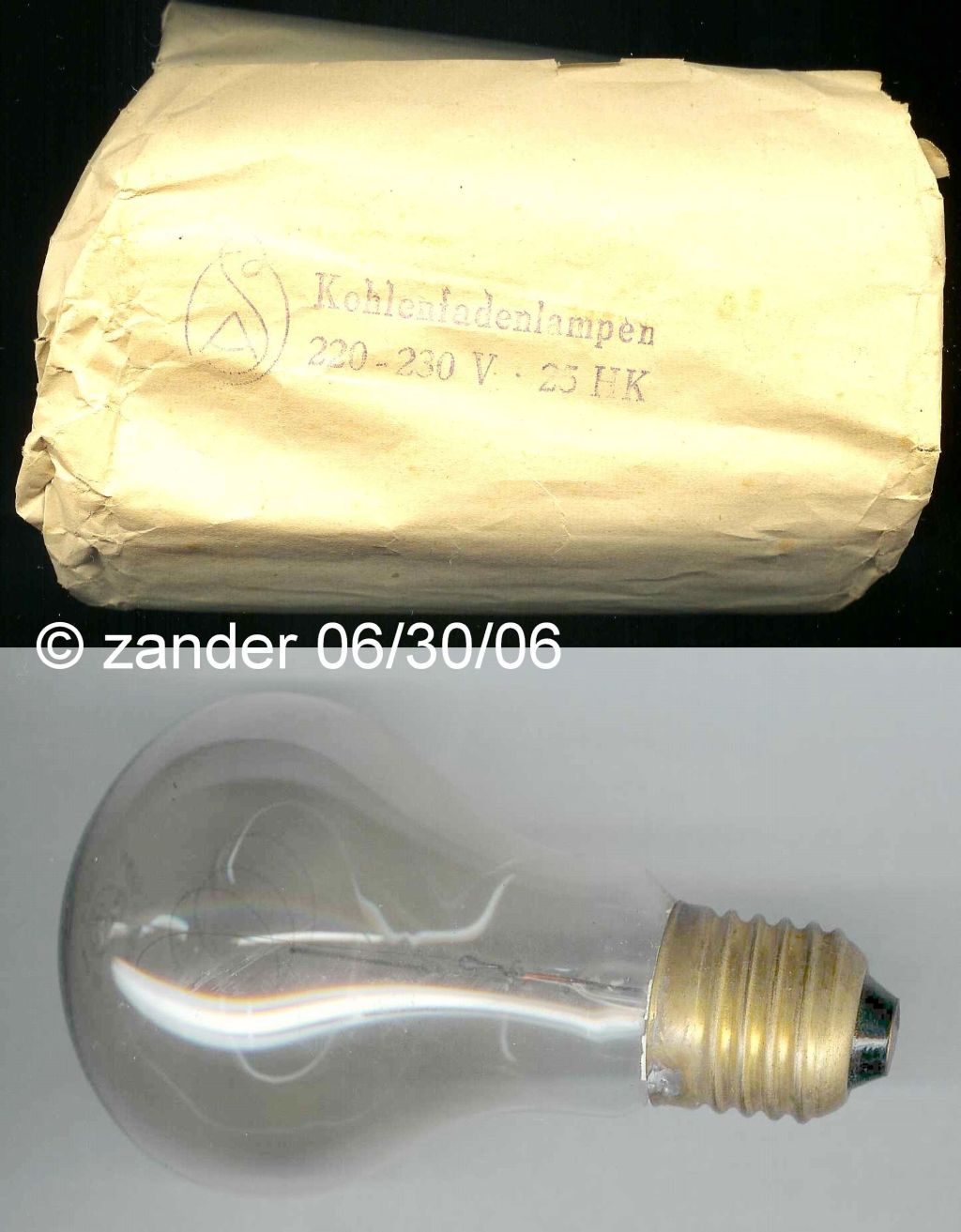

Kohlefadenlampe in der OVP mit einer Helligkeit von 25HK (Häfnerkerzen) |
121,592 Bytes![]() |

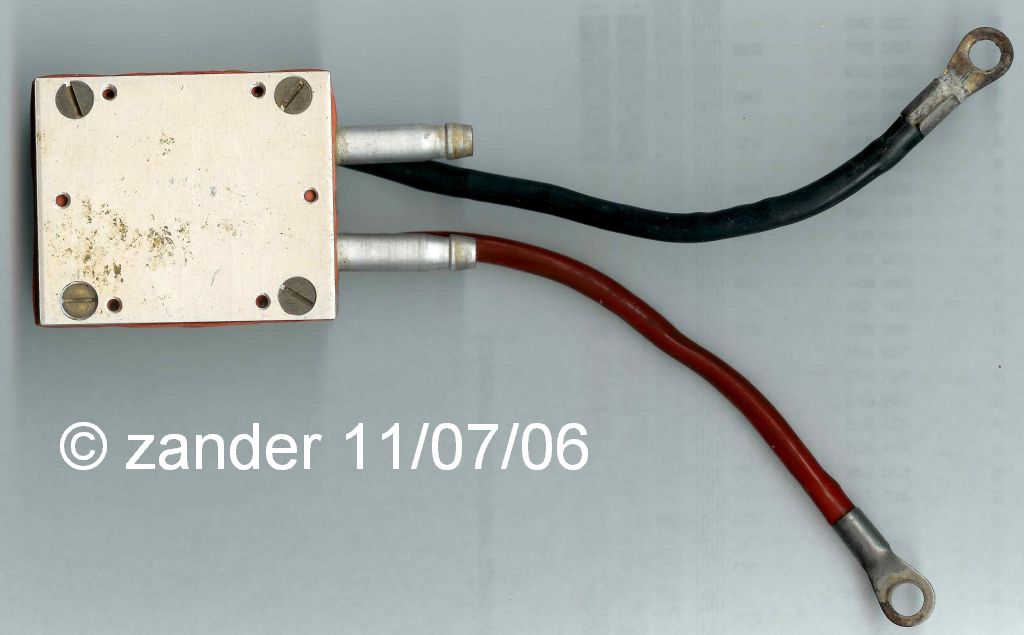

Peltierelement mit Wasserkühlung Kenndaten unbekannt, (>>10A) Abmessungen: 60mm x 50mm x 25mm |
57,665 Bytes![]() |

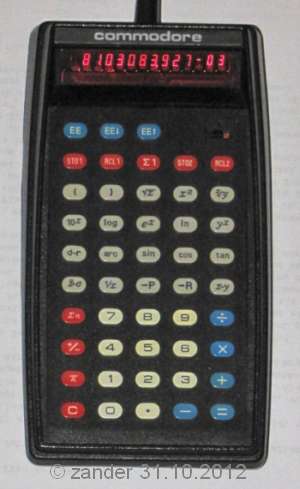

Commodore SR 4148 Preis 268 DM, 1975 bei Neckermann Danke, liebe Tante! aufgewertet mit Ladekontrollelektronik und Anzeige-LED, die bei Ladeschluß leuchtet. |
155,543 Bytes![]() |
erste EPROMs 27L02 und MM2708 Westimporte, die bei Robotron eingesetzt wurden |
105,123 Bytes![]() |
Magnetband ein gut erhaltenes von DEC fürs VMS-Betriebssystem Die Bandlaufwerke waren bis zu mannshoch |
