Kleincomputer "KC compact" (KCC)
Tips und Hinweise: Floppy-Anschlußadapter

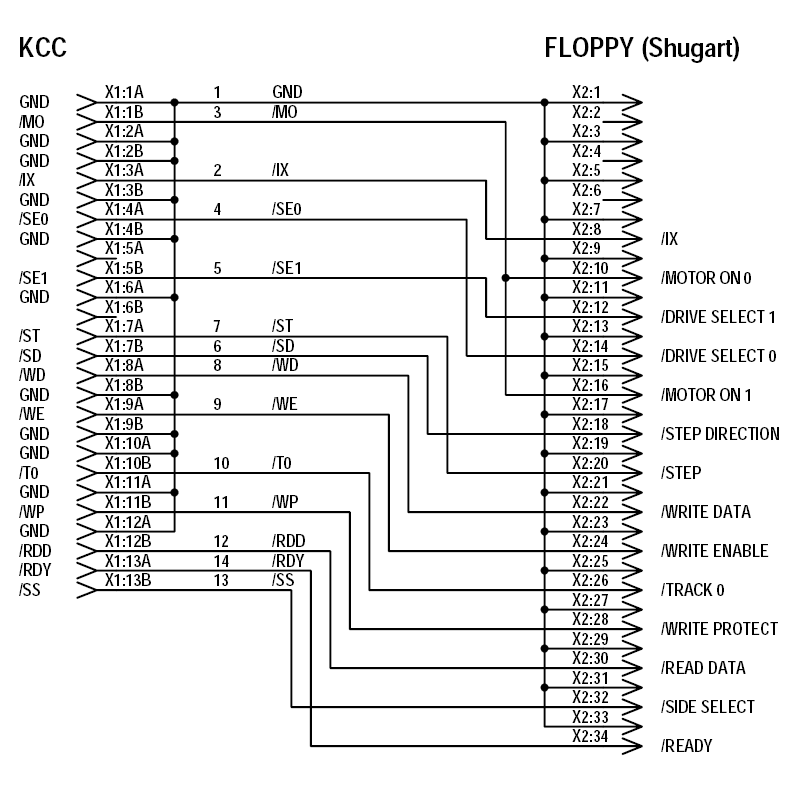

Adapter 26pol. EFS nach 34pol. DIN

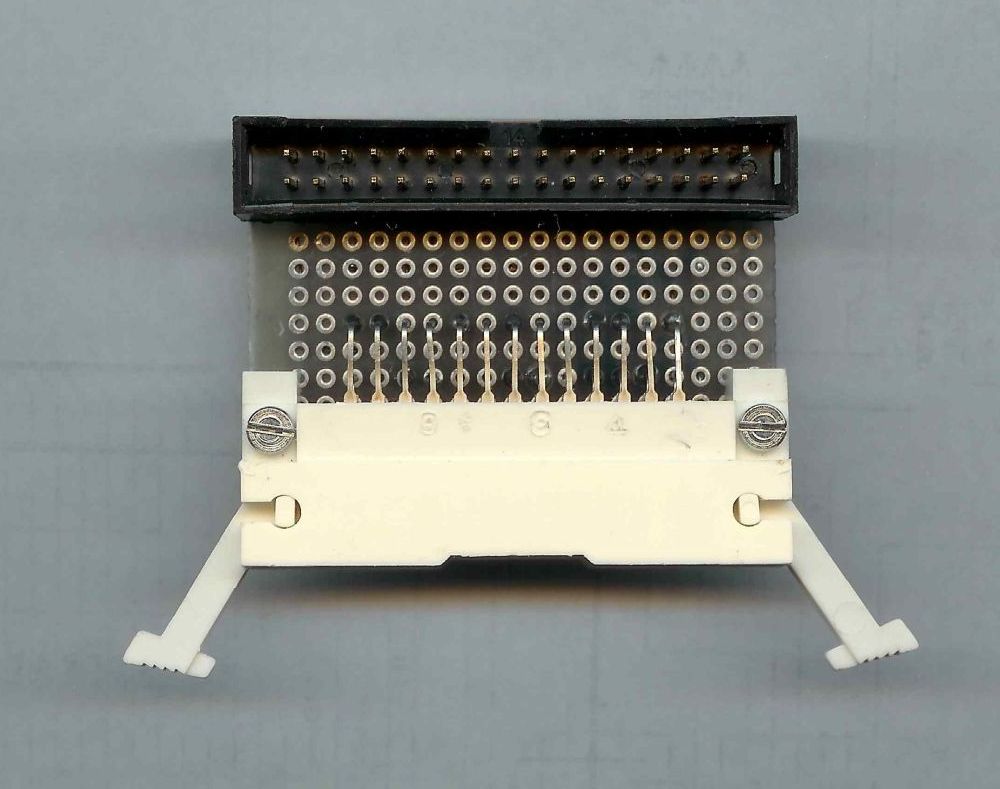

Adapter, Draufsicht

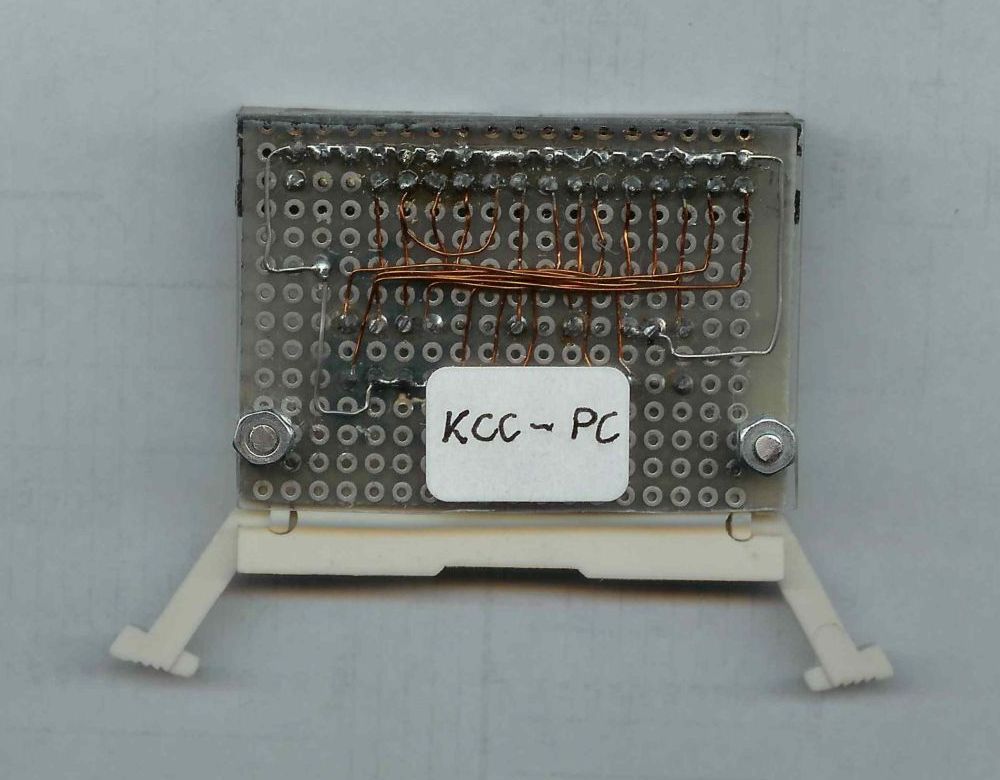

Adapter, Unteransicht

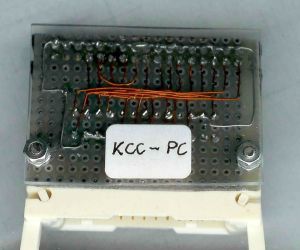

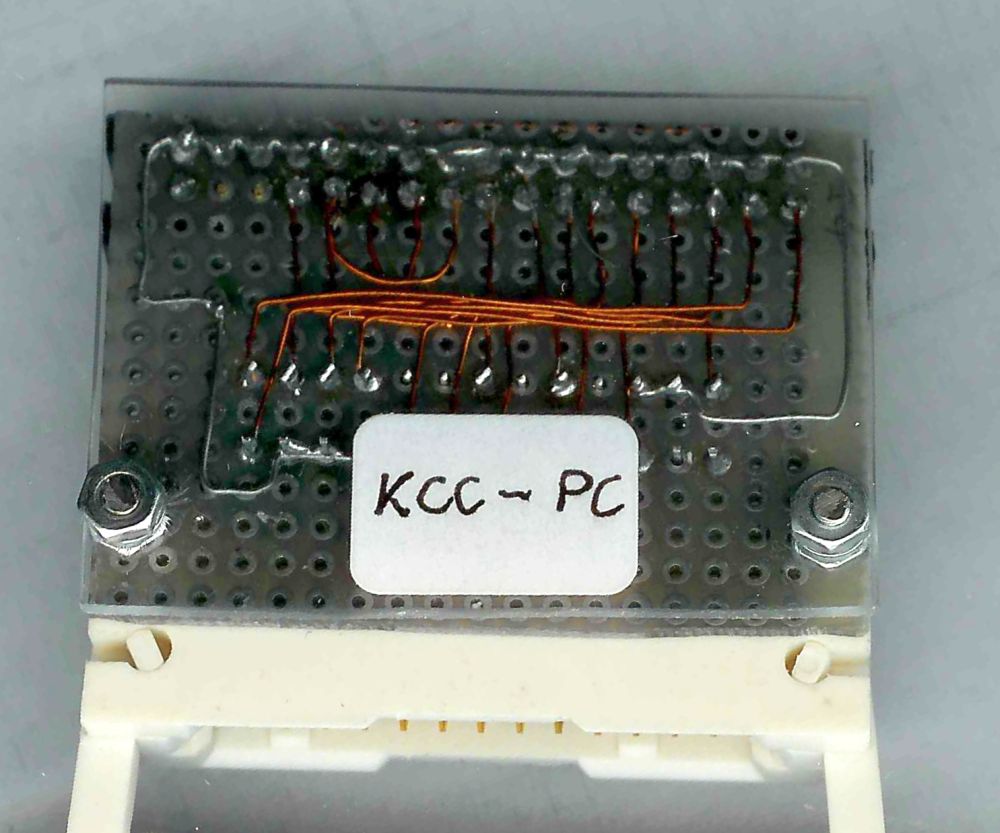

Adapter, komplett
Die Verdrahtung der beiden Steckverbinder auf einer kleinen Rasterplatte ist problemlos. Es könen maximal zwei Laufwerke an den KCC angeschlossen werden, da die interne Dekodierung der Signale nicht mehr zuläßt. Unter dem Schaltbild ist eine PDF-Datei, die alle notwendigen Informationen enthält.
Letzte Bearbeitung: 29. 04. 2020
