Bildungscomputer BIC / A5105 / ALBA-PC
Hinweise und Tips: Floppy-Erweiterungsadapter

Anschluß weiterer zwei Laufwerke an der DSE

Der Anschluß von weiteren zwei Laufwerke an der DSE ist mit Hilfe eines einfachen Adapters möglich.
Im vorliegenden Fall wurde der BIC um zwei 3,5"-LW erweitert. Verwendet wurde dazu ein SCSI-Gehäuse für zwei 3,5"-Laufwerke und ein handelsübliches PC-Floppykabel.
Die Laufwerke werden default als DS1 betrieben (wie im PC üblich). Es muß nur das Signal DC (Disk Change) auf RDY (Ready) geändert werden (siehe Tip 9).
Die neuen Laufwerke haben dann die Bezeichnung B: und C: - siehe Bild ganz rechts.
Die Verwendung eines GOTEK-Laufwerkes ist ebenso möglich.

Mit Hilfe eines kleinen Adapters auf einer Platine von 50x50 mm werden die Signalleitungen des BICs zum 34poligen Floppykabel rangiert. Die Verdrahtungsliste (Bild unten) gibt es auch als PDF-Datei mit Schaltung.

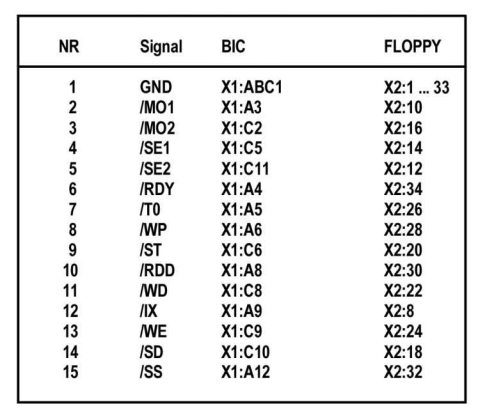

    Verdrahtungsliste                                                                                       Kontaktansicht

In der Regel benötigen 3,5"-Laufwerke nur eine Versorgungsspannung von +5V (5P). Diese Spannung steht nur an einem Kontakt zur Verfügung: 10B. Er kann zur Stromversorgung genutzt werden, wenn man externe Laufwerke anschließen will. Für nur ein externes Laufwerk ist nur ein Kontakt ausreichend.

---

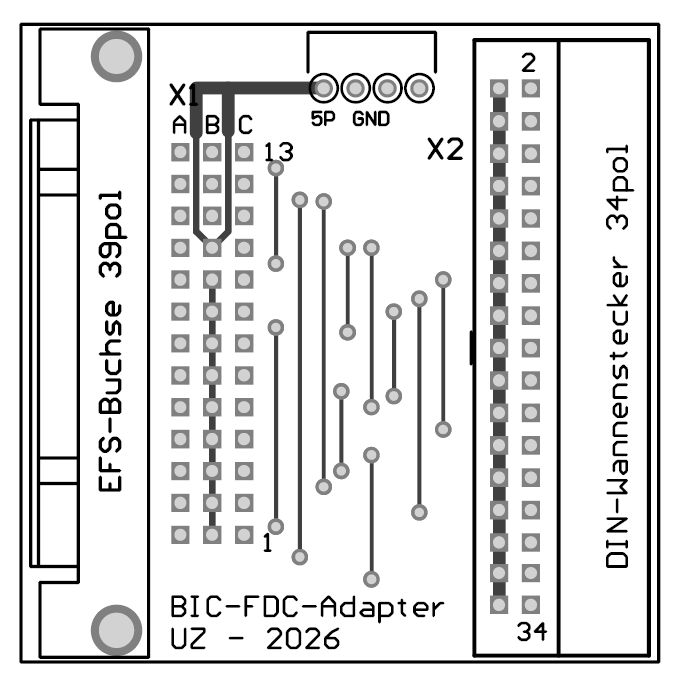

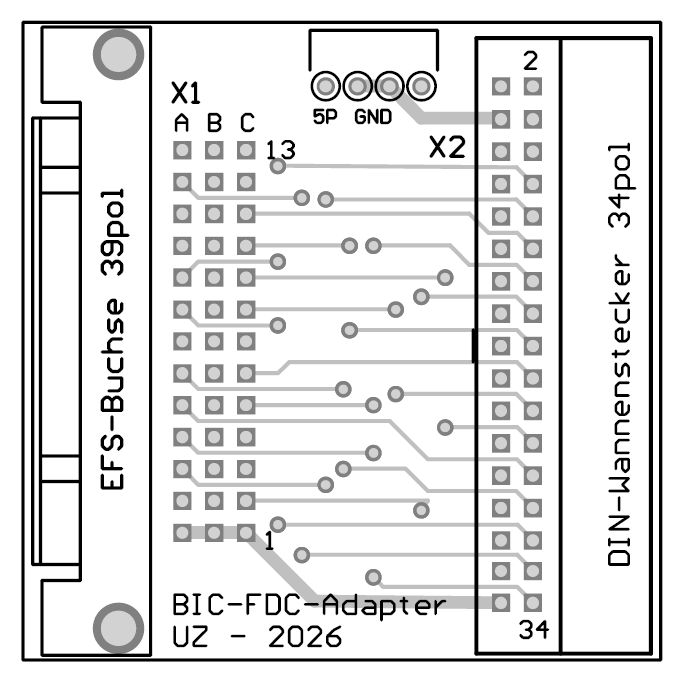

Zu dieser kleinen Platine ist nicht viel zu sagen. Sie besteht nur aus drei Steckverbundern und ein paar Leitungen. (Bilder von der Platine rechts).

Leiterplattendokumentation
LP-Dokuimentation	67,655 Bytes	12. 06. 2026
